Kat Parametreleri
Kat parametreleri penceresinde kütle ve rijitlik merkezi konumları, katlara etkilen rüzgar ve topral yükleri, kat ağırlıklarını belirleyen düşey yükleri (G ve Q), A2-A3 düzensizlikleri seçimi, B1 düzensizliği için kesme alanı değerleri ve göreli kat ötelemeleri bilgileri verilir.
Kat parametreleri penceresinde, yapıda bulunan katların her biri birer satırdır ve her satırda o kata ilişkin detaylı bilgiler listelenir.
Kat Parametreleri Diyaloğunun Yeri

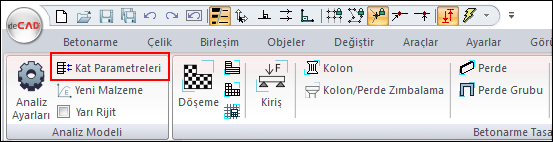

Ribbon Menüde Analiz ve Tasarım menüsünde, Analiz Modeli başlığı altında bulunan KAt Parametreleri ikonu tıklanarak Kat Parametreleri açılabilir.

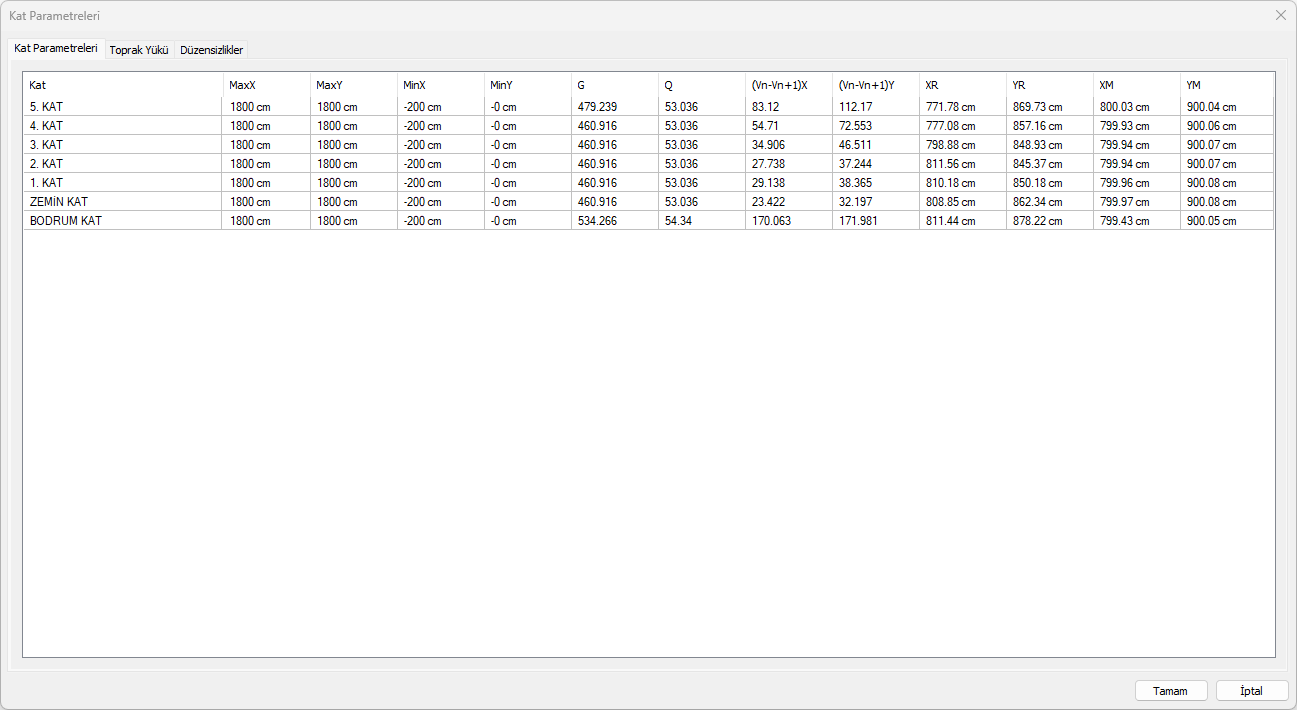

Kat Parametreleri Sekmesi
Özellikler |
|---|
Kat Katın kat genel ayarlarında verilen adıdır. |
MaxX Orijin noktasından, çizilen binanın en sağında bulunan nokta arasındaki yatay mesafenin ideCAD tarafından hesaplanan değeri görünür. |
MaxY Orijin noktasından, çizilen binanın en üstünde bulunan nokta arasındaki dikey mesafesinin ideCAD tarafından hespalanan değeri görünür. |
MinX Orijin noktasından, çizilen binanın en solunda bulunan nokta arasındaki yatay mesafedir. En soldaki nokta orijin noktasının negatif bölgesinde kalıyorsa eksi değerlidir. |
MinY Orijin noktasından, çizilen binanın en altında bulunan nokta arasındaki yatay mesafedir. En alt nokta orijin noktasının negatif bölgesinde kalıyorsa eksi değerlidir. |
G, Q Katın toplam zati ile hareketli yüküdür. Yük analizi sonucunda ideCAD tarafından otomatik olarak hesaplanır. |
(Vn-Vn+1)X Katın X ekseni doğrultusundaki (yatay) deprem yatay kuvveti ideCAD tarafından hesaplanıp bu sütuna yazılır. |
(Vn-Vn+1)XY Katın Y ekseni doğrultusundaki (dikey) deprem yatay kuvveti ideCAD tarafından hesaplanıp bu sütuna yazılır. |
XR Katın rijitlilk merkezinin Y eksenine dik uzaklığı ideCAD tarafından hesaplanıp bu sütuna yazılır. |
YR Katın rijitlilk merkezinin X eksenine dik uzaklığı ideCAD tarafından hesaplanıp bu sütuna yazılır. |
XM Katın kütle merkezinin Y eksenine dik uzaklığı ideCAD tarafından hesaplanıp bu sütuna yazılır. |
YM Katın kütle merkezinin X eksenine dik uzaklığı ideCAD tarafından hesaplanıp bu sütuna yazılır. |

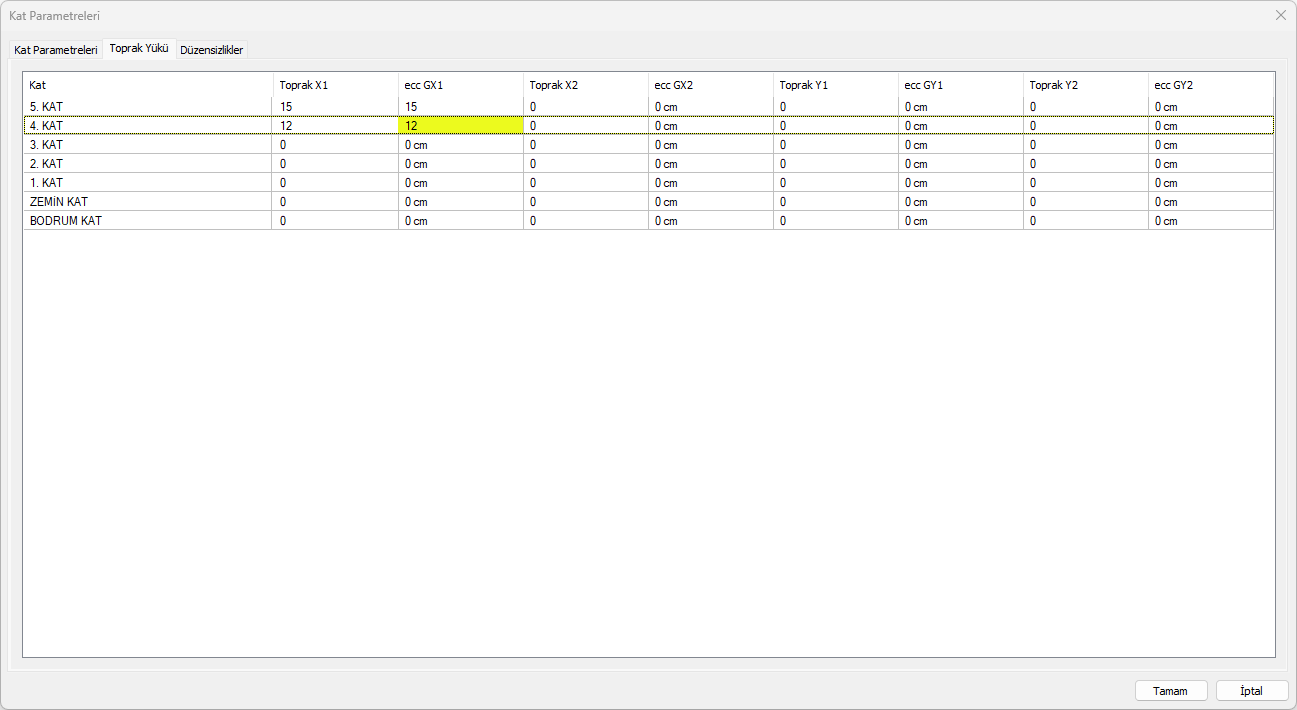

Toprak Yükü Sekmesi
Özellikler |
|---|
Toprak X1 , Toprak X2, Toprak Y1 , Toprak Y2 Toprak itkisi, yatay ve düşey yönde iki adet olmak üzere herhangi bir eksantrisite değeri verilerek bu sekmede tanımlanabilir. Toprak itkisinden oluşan yükler, kat düzlemine etkir ve HX1, HX2, HY1 ve HY2 yüklemeleri olarak gösterilir. |
Ecc GX1 Toprak X1 kuvvetinin x eksenine dik mesafesidir. |
Ecc GX2 ToprakX2 kuvvetinin x eksenine dik mesafesidir. |
Ecc GY1 ToprakY1 kuvvetinin y eksenine dik mesafesidir. |
Ecc GY2 ToprakY2 kuvvetinin y eksenine dik mesafesidir. |

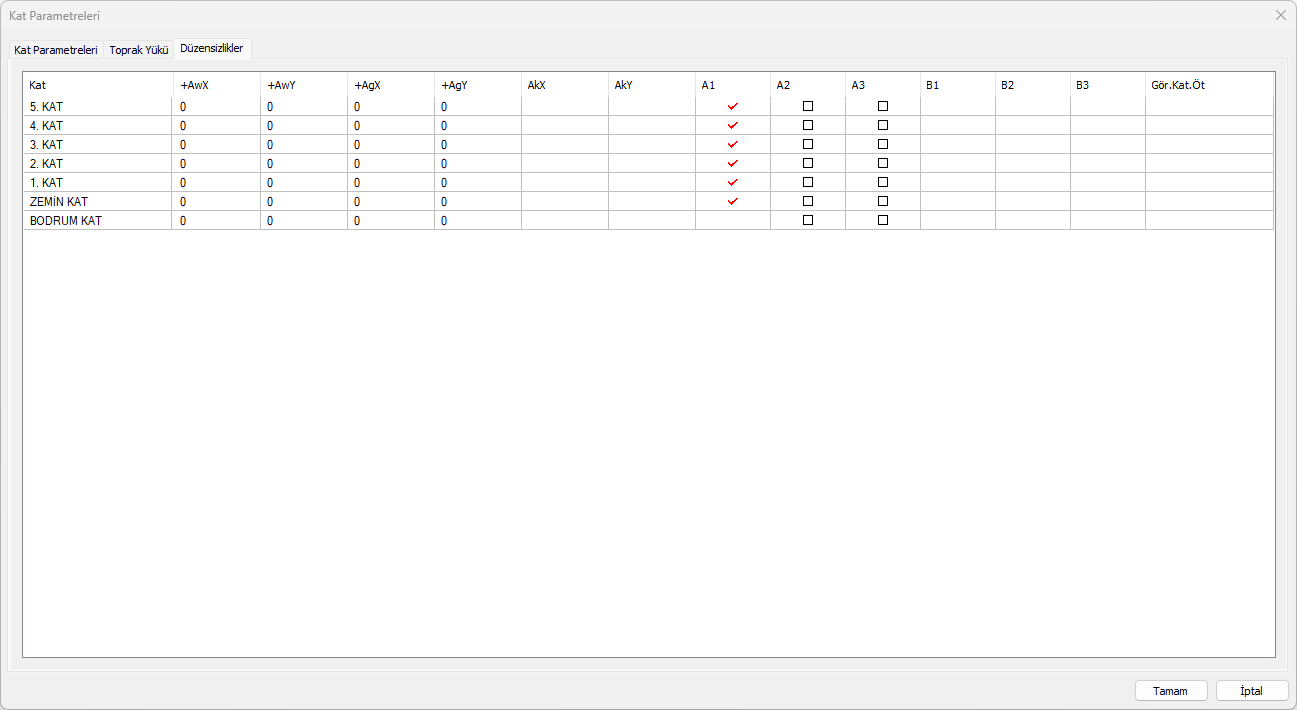

Düzensizlikler Sekmesi
Özellikler |
|---|
+Awx, +Awy B1 düzensizliğinde için, x ve y yönünde projede otomatik olarak hesaplanan kolon etkili kesme alanı değerleri değiştirilebilir. + değer mevcut değere ekleme yapar, - değer eksiltme yapar. Aw = Aw + girilenAw |
+Agx, +Agy B1 düzensizliğinde için, x ve y yönünde projede otomatik olarak hesaplanan perde etkili kesme alanı değerleri değiştirilebilir. + değer mevcut değere ekleme yapar, - değer eksiltme yapar. Ag = Ag + girilenAg |
Akx, Aky Kiriş üzerilerine duvar girilmesi durumunda, duvar objelerinden Ak değerlerini otomatik hesaplar. B1 düzensizliğinde için, Ak değerlerini her katta X ve Y yönü için dilerseniz kendiniz de tanımlayabilirsiniz. |
A1 Burulma düzensizliği ideCAD tarafından otomatik belirlenir ve varsa bu sütuna işaret konur. |
A2 ve A3 A2 döşeme süreksizlikleri ve A3 planda çıkıntılar bulunması durumu kullanıcı denetiminizdedir. ideCAD bu düzensizlikleri belirlemek için otomatik işlem yapmaz. Projenizde A2-A3 düzensizlikleri bulunuyorsa ilgili sütuna işaret koyunuz. Yoksa işareti kaldırınız. |
B1, B2, B3 Sırayla komşu katlar arası dayanım düzensizliği, Komşu katlar arası rijitlik düzensizliği, taşıyıcı sistem düşey elemanlarının süreksizliği düzensizlikleri ideCAD tarafından otomatik belirlenir ve varsa sütunlara işaret konur. |
Göreli kat ötelemeleri Göreli kat ötelemesi sağlanmadığı katlarda sütunlara işaret konur. |
