IFC Export
IFC.ifc (Export) komutuyla proje bilgileri, IFC dosya formatına dönüştürülerek, bu formatı okuyabilen diğer yazılımlara aktarılır.

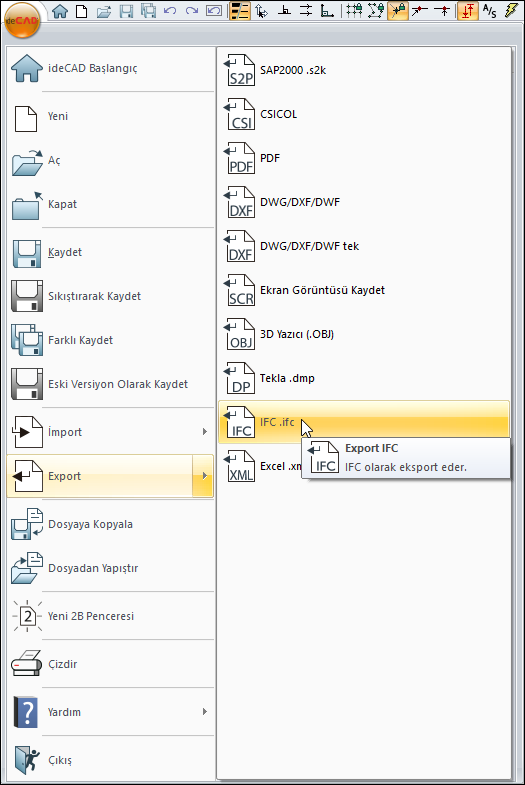

Export IFC Komutunun Yeri
Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.
İşlem Adımları
Sol üst köşedeki ideCAD ikonu tıklanır.
Açılan menüden Export/IFC.ifc satırı tıklanır.
Açılan diyalogda Dosya Adı satırına bir isim verilerek Kaydet butonuna tıklanır.
IFC Export seçenekleri diyaloğu açılır.
Geçerli statik objeleri gönder ve Tüm objeleri 3B verileri ile gönder seçeneklerinden istenilen seçilir.
Tamam butonu tıklanarak export işlemi yapılır.

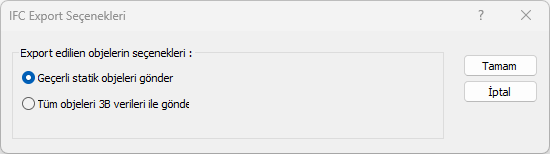

IFC Export Seçenekleri Diyaloğu
Seçenekler |
|---|
Geçerli statik objeleri gönder  Kolon, kiriş, döşeme, temel duvar, kat, aks yapı elemanlarını ve kat bilgilerini ifc formatında dönüştürür. |
Tüm objeleri 3B verileri ile gönder  Projede yer alan bütün objeleri 3b verilerini ifc formatına dönüştürür. |

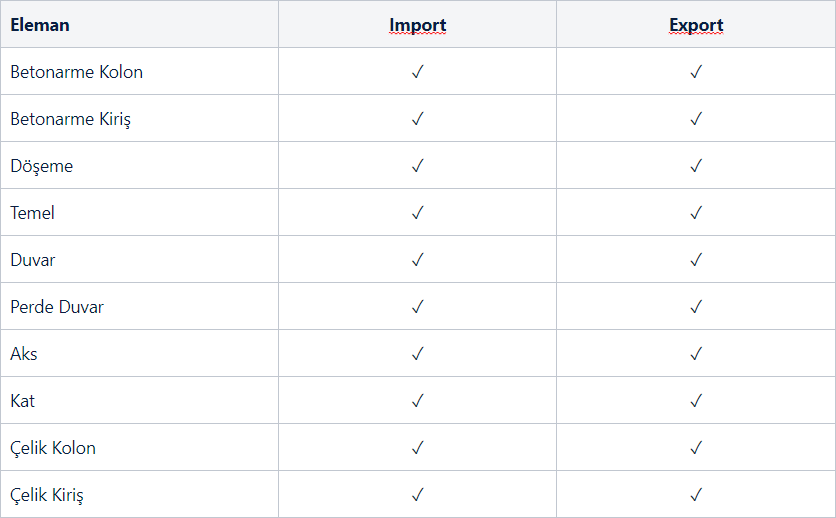

Geçerli Statik Objeleri Gönder Seçeneği Export Olanakları

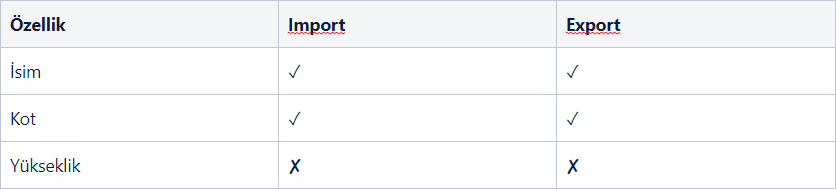

Katlar
Export İşlemi
Katların tamamı kot bilgisi ve isimlerine riayet ederek aktarılır.
En üst katta döşeme ya da kiriş varsa, bu elemanlarla ilişkilendirmek üzere en üste boş bir kat daha eklenir.
Bu boş kat IFC dosyası içindir, ideCAD tarafına yansıtılmaz.

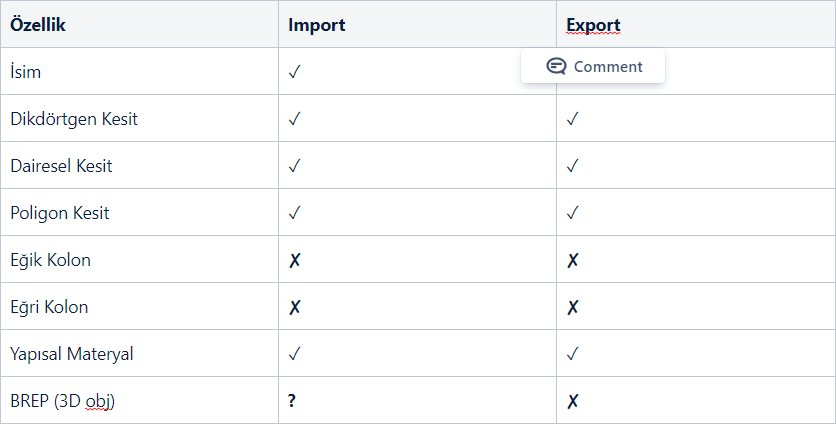

Betonarme Kolonlar
Export İşlemi
Betonarme kolonlar bulundukları katla ilişkilendirilir.
Pozisyonu kat göreceli olarak atanır.
Nihai koordinatlar her zaman iki tarafta da aynı olması garanti edilir.
Tüm betonarme kolonlar taşıyıcı elaman olarak (Load Bearing) işaretlenir.

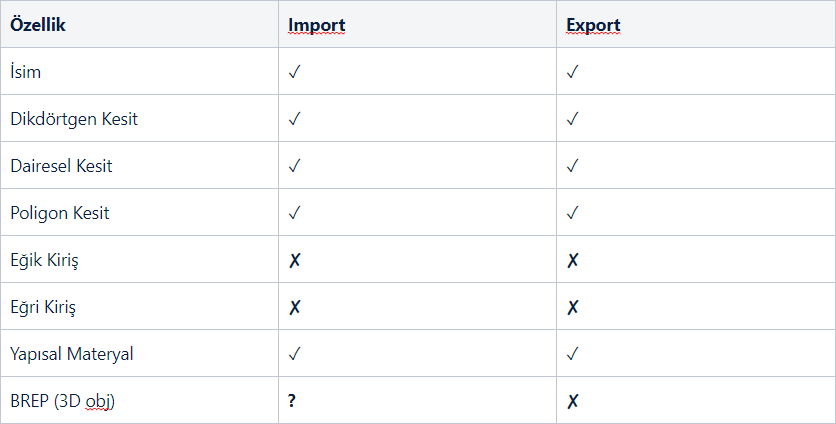

Betonarme Kirişler
Export İşlemi
Betonarme kirişler bulundukları katın bir üst katıyla ilişkilendirilir.
Eğer böyle bir kat yoksa IFC dosyasına özel en üste boş bir kat daha eklenir, ideCAD tarafına yansıtılmaz.
Pozisyonu kat göreceli olarak atandığı katın tabanına göre konumlandırılır.
Nihai koordinatlar her zaman iki tarafta da aynı olması garanti edilir.
Tüm betonarme kirişler taşıyıcı elaman olarak (Load Bearing) işaretlenir.
Betonarme Döşemeler
Export İşlemi
Betonarme döşeme bulundukları katın bir üst katıyla ilişkilendirilir.
Eğer böyle bir kat yoksa IFC dosyasına özel en üste boş bir kat daha eklenir, ideCAD tarafına yansıtılmaz.
Pozisyonu kat göreceli olarak atandığı katın tabanına göre konumlandırılır.
Nihai koordinatlar her zaman iki tarafta da aynı olması garanti edilir.
Tüm betonarme döşemeler taşıyıcı elaman olarak (Load Bearing) işaretlenir.
