ideCAD Mimari’de 3ds uzantılı dosyalar, 3ds import komutu ile çalışılan mevcut projeye 3 boyutlu model olarak alınır.

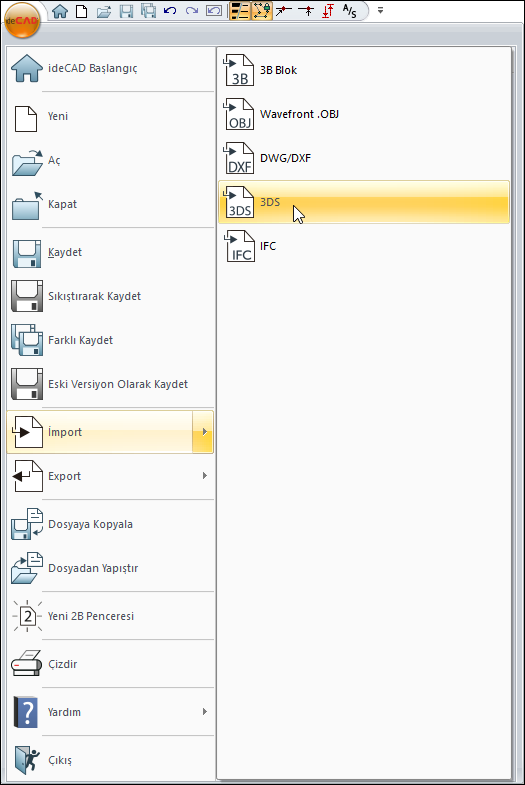

3DS Import Komutunun Yeri
Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.
İşlem Adımları
-
Import/3DS ikonunu tıklayın.
-
Diyalogda import etmek istediğiniz dosyayı çift tıklayın.
-
İmport Ayarları diyaloğu açılacaktır.
-
Bu diyalogta gerekli parametreleri ayarlayın.
-
Tamam butonunu tıklayın. Dosya açılacaktır.

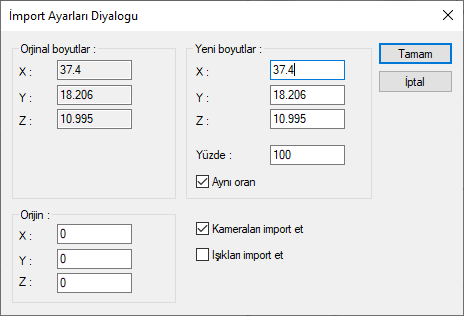

Import Ayarları Diyaloğu
|
Seçenekler |
|---|
|
Orijinal boyutlar
Import edilen dosyanın orijinal x, y, z düzlemindeki boyutları görünür. |
|
Yeni boyutlar
Import edilen dosyanın x, y, z düzlemindeki boyutları değiştirilebilir. |
|
Yüzde
Import edilen dosyanın boyutlarının girilen yüzde oranında değiştirir. |
|
Aynı oran
İşaretlendiğinde, import edilen dosyanın “Yeni Boyutlar” bölümündeki x, y, z değerlerinden herhangi biri değiştirildiğinde, diğer boyutlarının da aynı oranda değişmesi sağlanır. |
|
Orijin
Import edilen dosyanın orijininin çizim alanında hangi koordinatlara import edileceği belirlenir. |
|
Kameraları import et
Import edilen 3ds dosyasının içeriğinde kamera tanımlıysa, bu kameralarında import edilip edilmeyeceği belirlenir. |
|
Işık kaynaklarını import et
Import edilen 3ds dosyasının içeriğinde ışık kaynağı tanımlıysa, bu ışık kaynaklarının da import edilip edilmeyeceği belirlenir. |
