Projenin herhangi bir aşamasında çalışılan model Tekla programına Tekla.dmp (Export) komutuyla aktarılır.

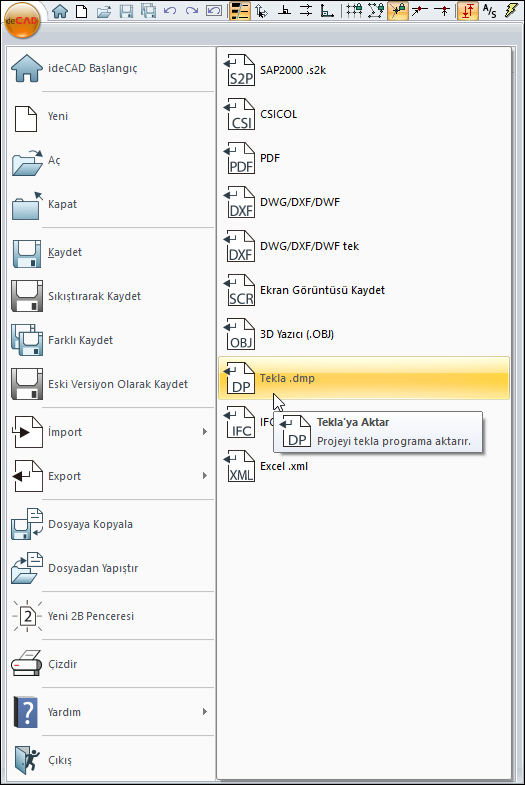

Export Tekla.dmp Komutunun Yeri
Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.
İşlem Adımları
Çalıştığınız modeli Tekla programına aktarmak için;
-
Export/Tekla .dmp satırını tıklayın
-
Dosya adı verin ve Tamam butonunu tıklayın.
-
Bu işlemden Windows/Başlat menüsü altında bulunan Programlar\ideCAD\ideCAD Teklaya Aktar çalıştırın. ideCAD Aktarım Uygulaması programı açılacaktır.
-

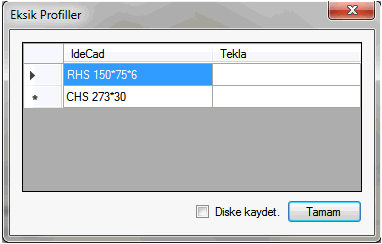

Aktarma dosyası seçildikten sonra eğer Tekla için eksik profil bulunursa program sizden ideCAD'de kullanılan profillerin karşılığında Tekla'da hangi profillerin kullanılacağını seçmenizi ister.
-
İşlemi tamamladıktan sonra Tamam butonunu tıklayınız.

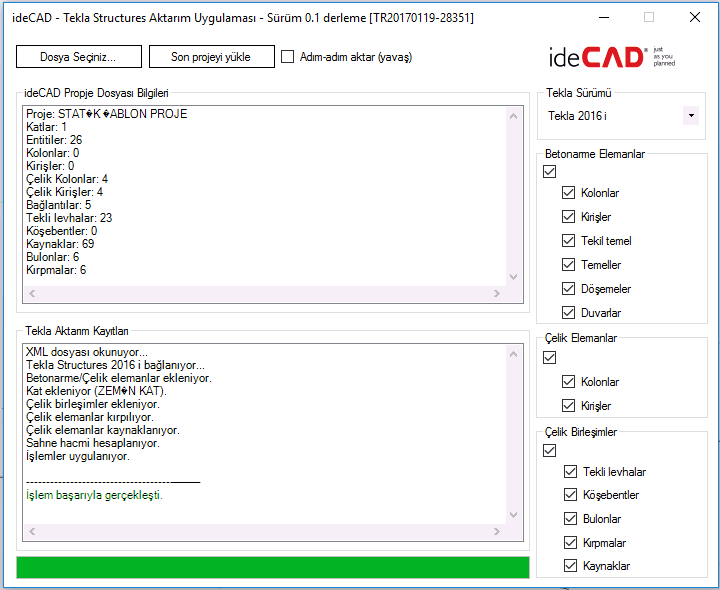

ideCAD Aktarım Uygulaması
|
Seçenekler |
|---|
|

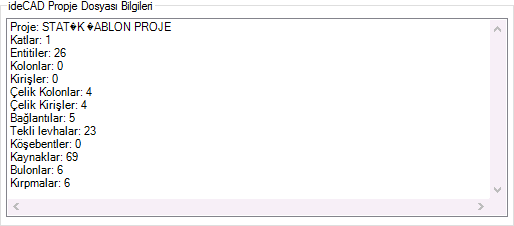

ideCAD proje dosyası bilgileri
Seçilen dosya bilgileri listelenir. |
|

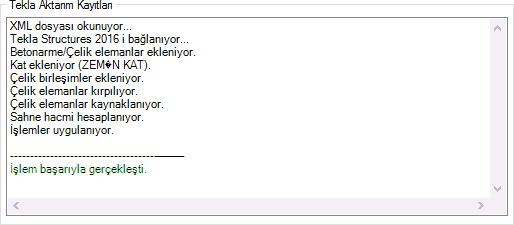

Tekla aktarım kayıtları
Aktarım işlem bilgisi verilir. |
|
Tekla sürümü
Aktarma işleminin hangi tekla sürümü için yapılacağı seçilir. |
|
Betonarme elemanlar
Aktarılacak betonarme elemanlar seçilir. |
|
Çelik elemanlar
Aktarılacak çelik elemanlar seçilir. |
|
Çelik birleşimler
Aktarılacak çelik birleşimler seçilir. |
|
Dosya seçiniz
Tıklayarak bir önceki aşamada kaydedilen dosya seçilir. |
|
Son projeyi yükle
Son proje yüklenir. |
