DWG/DXF İmport (3B Yapı Olarak)

3 boyutlu çizilmiş dwg ve .dxf uzantılı dosyaları 3 boyutlu çelik yapı olarak ideCAD’de açmak ya da proje içine yüklemek için DWG/DXF (Yapı olarak) komutu kullanılır.

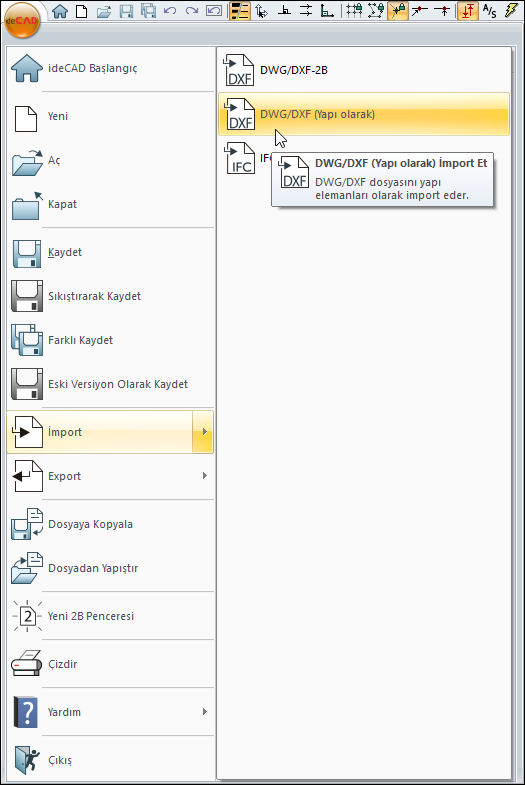

Import DWG/DXF (Yapı Olarak) Komutunun Yeri

Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.


İşlem Adımları

3 boyutlu çizilmiş DWG formatındaki dosyaları ideCAD’e çelik yapı olarak yüklenebilir.

  • Sol üst köşedeki ideCAD logosu tıklanır.

  • Açılan menüden Import/DWG/DXF (Yapı Olarak) satırını tıklanır.

  • Açılan diyalogda import edilmek istenen dosya seçilir ve Aç butonu tıklanır.

  • DWG/DXF İmport Seçenekleri diyalogu açılacaktır.

  • Diyalogda gerekli parametreler ayarlanıp, Tamam butonu tıklandığında dosya açılacaktır

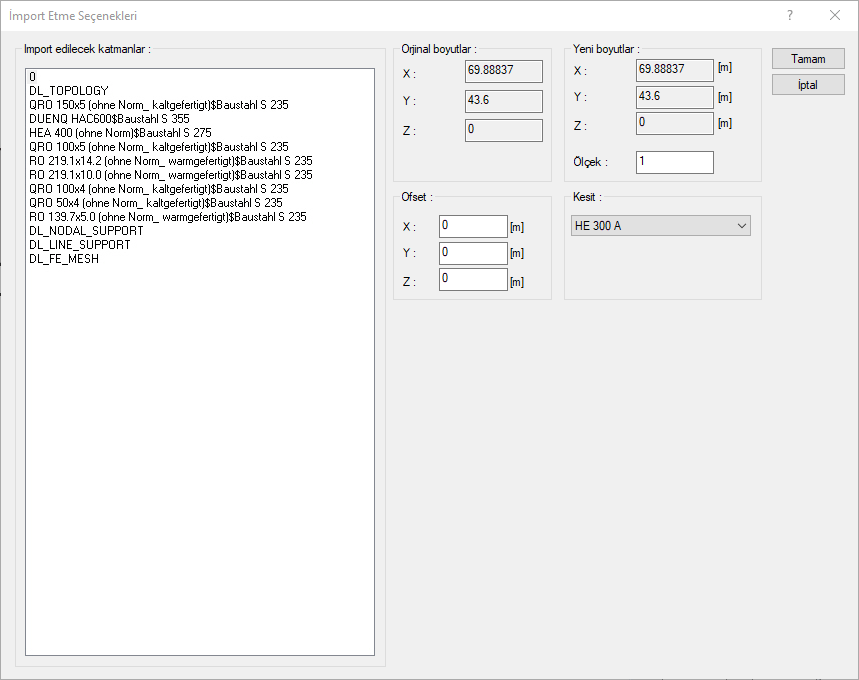

Import Etme Seçenekleri Diyaloğu

Seçenekler

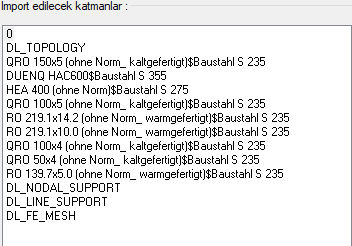

İmport edilecek katmanlar

Dwg içersinde tanımlanmış katmanlar listelenir. Klavyeden Ctrl ve/veya Shift tuşları kullanılarak import edilmek istenilen katmanlar listeden seçilir.

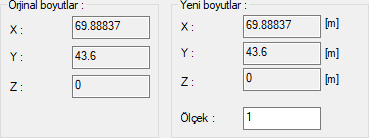

Orjinal boyutlar, Yeni boyutlar

Import edilen dosyanın en büyük sınırlarının değerleri görünür. Yeni boyutlarda değerler değiştirilirse, import edilen çizim değiştirilen değere göre ölçeklenir.

Ofset

Import sonrasında çizim, verilen değerler kadar kaydırılır.

Kesit

Import edilen katmanlar için çelik yapıda kullanılacak kesit listeden seçilir. Eğer liste boşsa Yeni Oluştur satırı tıklanarak kesit kütüphanesinden kesit seçilir.
