3B Blok Export
ideCAD Mimari’de 3B Blok (Export) komutuyla proje veya proje parçasının 3 boyutlu modeli, obje materyalleri korunarak tek parça halinde 3B blok dosyası olarak kaydedilir.
3B blok (export) komutu, farklı projelerde tanımlanmış binaları bir araya toplamak için ya da bir projenin belirli bölümlerini başka bir projenin içerisine almak için kullanılır.
Export 3B Blok Komutunun Yeri

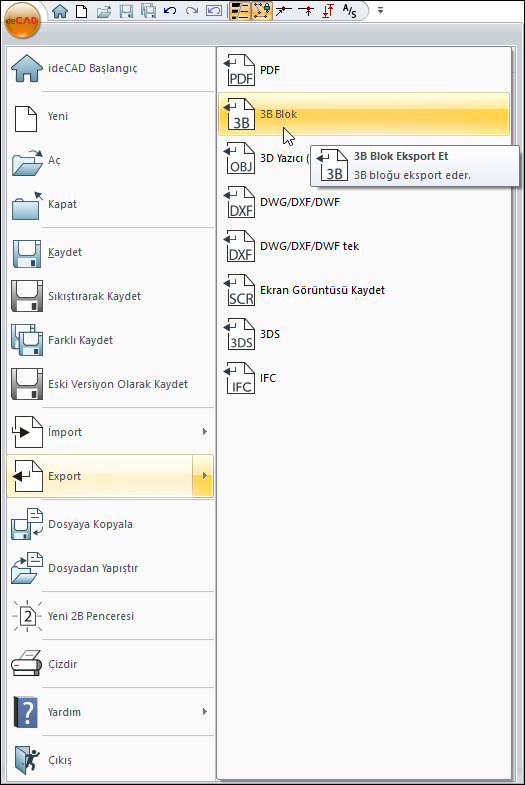

Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.
İşlem Adımları
Ribbon menüde ideCAD ikonu/Export/3B Blok ikonunu tıklayın.
3B blok export diyaloğu ekrana gelecektir.
Diyalogda, uygun bir klasörün altına geçin ve bir dosya adı verip Tamam butonunu tıklayın.
Bu aşamada ideCAD, blok olarak kaydedilecek objelerin seçimini bekleyecektir.
Objeleri tıklayarak veya obje seçim komutlarını kullanarak blok olarak kaydetmek istediğiniz objeleri seçin.
Farenin sağ tuşuna basarak seçme işlemini sonlandırın.

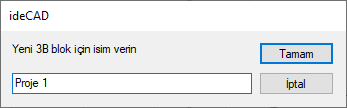

ideCAD bir blok ismi soracaktır. İsim satırına bir isim yazın ve Tamam butonunu tıklayın
Ardından baz noktası verdiğinizde, seçtiğiniz objeler, dosyaya 3 boyutlu olarak aktarılacaktır.
