.dwg ve .dxf uzantılı dosyaları 2 boyutlu olarak ideCAD’de açmak ya da proje içine yüklemek için DWG/DXF-2B (Import) komutu kullanılır.
Import DWG/DXF - 2B Komutunun Yeri

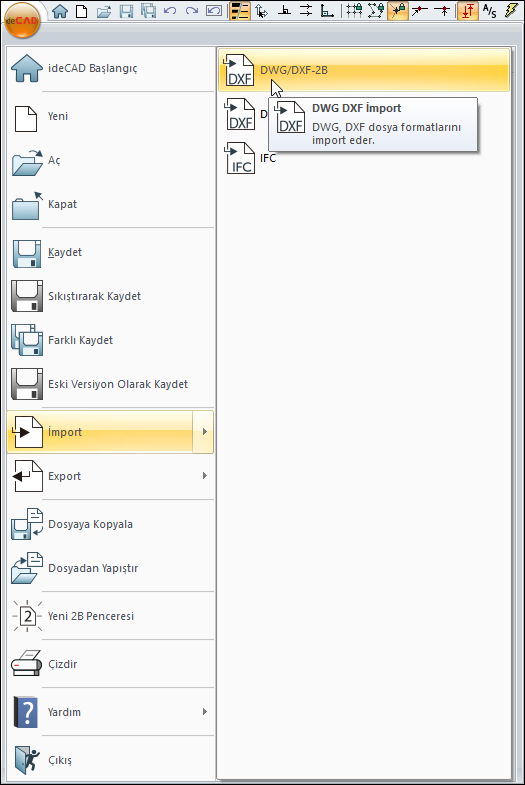

Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.
İşlem Adımları
-
Sol üst köşedeki İdeCAD logosu tıklanır.
-
Açılan menüden İmport/DWG/DXF-2B satırını tıklanır.
-
Açılan diyalogda import edilmek istenen dosya seçilir ve Aç butonu tıklanır.
-
DWG/DXF İmport Seçenekleri diyalogu açılacaktır.
-
Diyalogda gerekli parametreler ayarlanıp, Tamam butonu tıklandığında dosya açılacaktır.

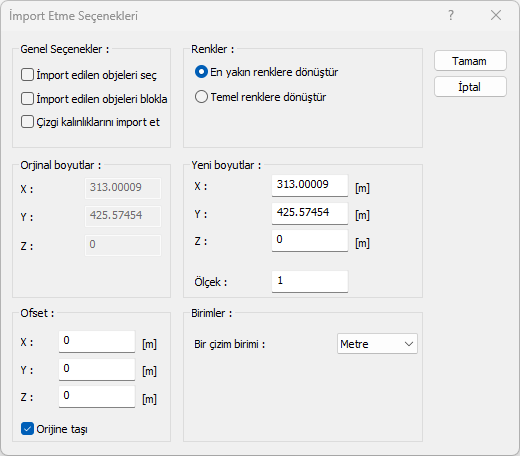

Import Etme Seçenekleri Diyaloğu
|
Seçenekler |
|---|
|
Import edilen objeleri seç
İşaretlenirse, import işlemi sonucunda, import edilen tüm objeler otomatik seçilir. |
|
Import edilen objeleri blokla
İşaretlenirse, import edilen çizimdeki tüm objeler tek bir blok haline getirilir. |
|
Çizgi kalınlıklarını import et
İşaretlenirse, çizgi kalınlıkları da import edilir. |
|
En yakın renklere dönüştür
İmport edilen çizimdeki objelerin renkleri , renk skalasındaki mevcut renklere uyumlu olacak şekilde dönüştürülür. |
|
Temel renklere dönüştür
İmport edilen çizimdeki objelerin renkleri ana renklere dönüştürülür. |
|
Yeni boyutlar
İmport edilecek çizime yeni boyut tanımlanır. Herhangi bir satıra değer girildiğinde diğer boyutlar orijinal boyutlardaki oran korunarak otomatik değiştirilir. Yeni girilen boyutların ölçeği Ölçek satırında görünür. |
|
Ölçek
İmport edilecek çizimin boyutları girilen değere büyütülür/küçültülür |
|
Ofset
İmport sonrasında çizim, verilen değerler kadar kaydırılır. |
|
Orijine taşı
Seçenek işaretlenirse İmport edilen çizimin sol alt köşesi orijin noktasında olacak şekilde yerleştirilir. |
