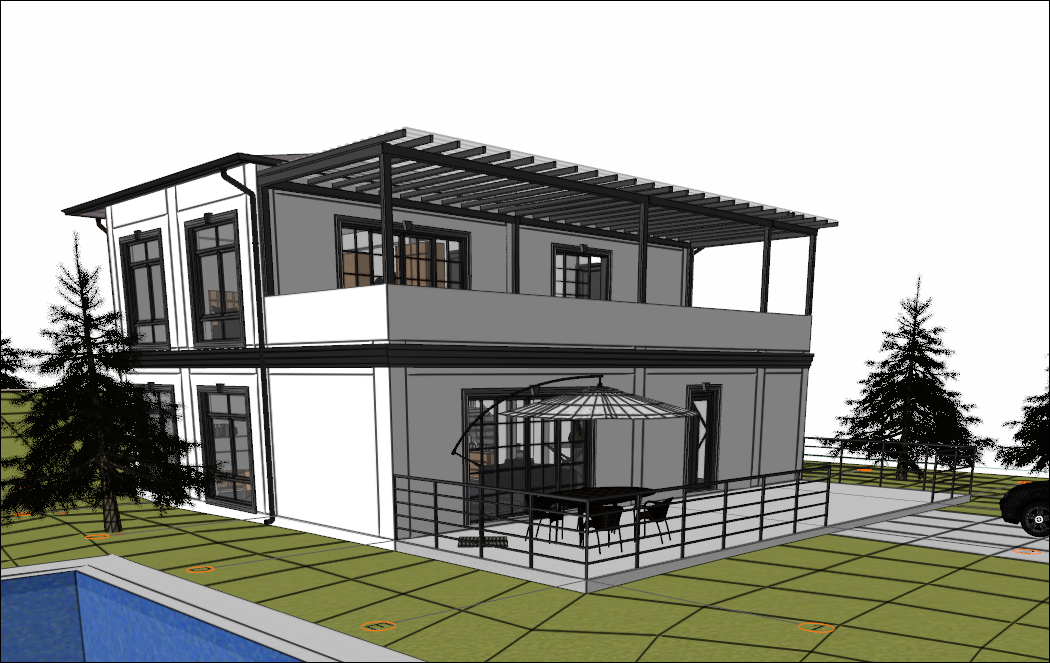

Bu bölümde yapı bilgi modellemesi kapsamında, projenin yatay plan kesitini alın.
|
Yatay plan kesit alın adlı proje dosyasında önceki adımlar uygulanmıştır. Dosyayı indirip bu başlıkta verilen adımları proje üzerinde uygulayabilirsiniz. |
-
Görselleştirme menüsünden yatay plan kesiti komutunu tıklayın.
-
Yatay plan kesiti toolbarından yeni yatay plan kesiti ikonuna tıklayın.
-

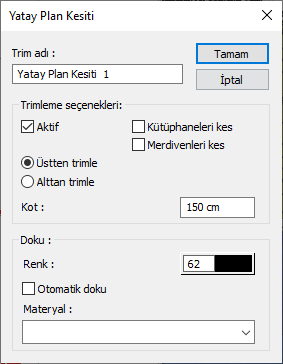

Merdivenleri kes seçeneğinin işaretini kaldırın.
-
Kot değeri olarak 200 cm girin.
-
Renk olarak 62 numaralı siyah rengi seçin.
-
Tamam butonuna tıklayarak diyaloğu kapatın.
-

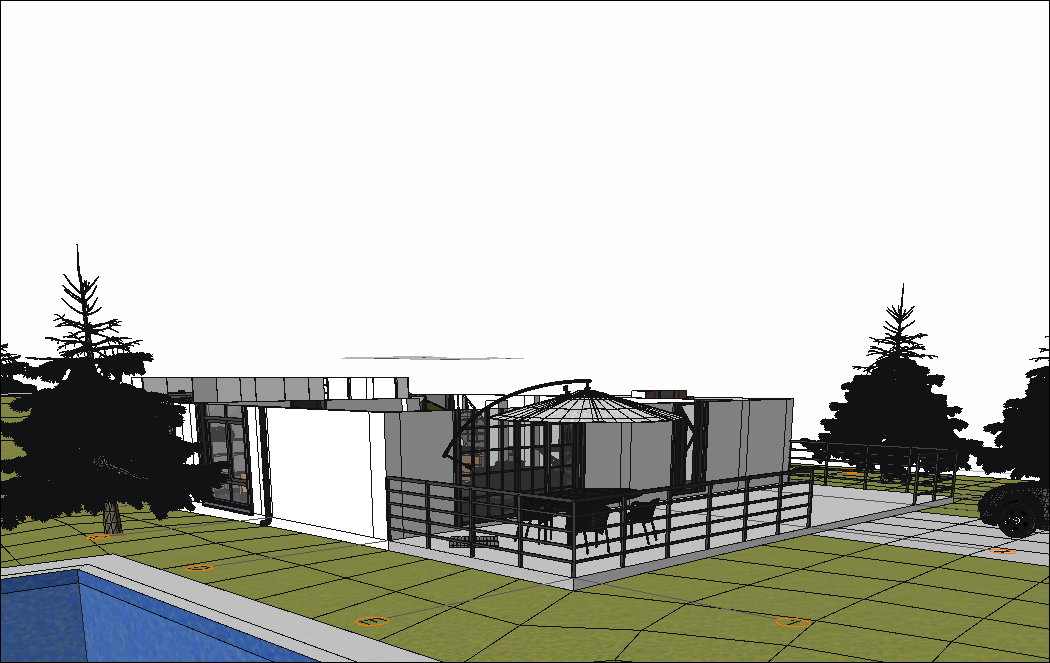

200 cm kotundan modeliniz kesilecektir. Klavyeden Esc tuşuna basıp komuttan çıkın.
-

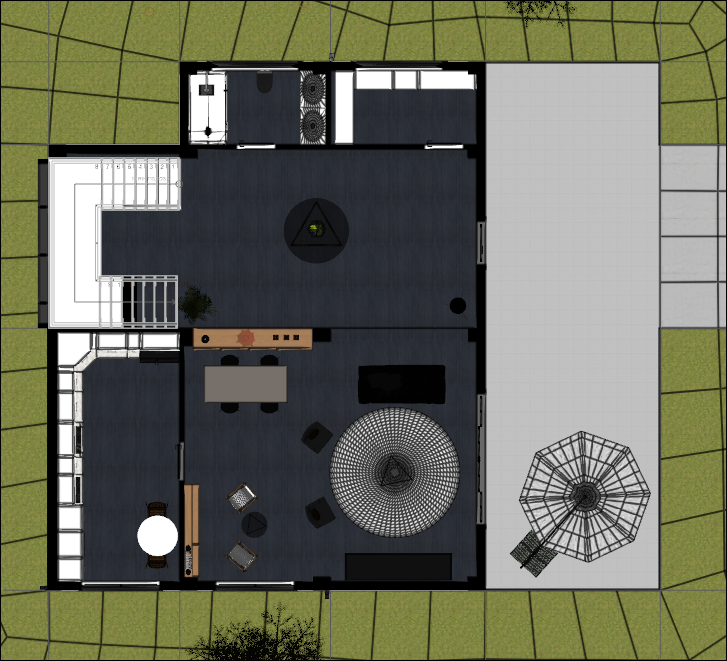

Perspektif ekranda farenin sağ tuşuna tıklayın. Varsayılan görünüş satırından üst görünüşü seçin.
-
Planı ekranda ortalayın.
-
Yatay plan kesit hazırdır.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
