Arsa Sınırlarını Oluşturun

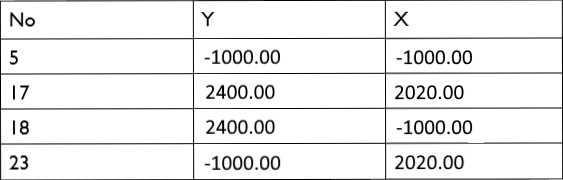

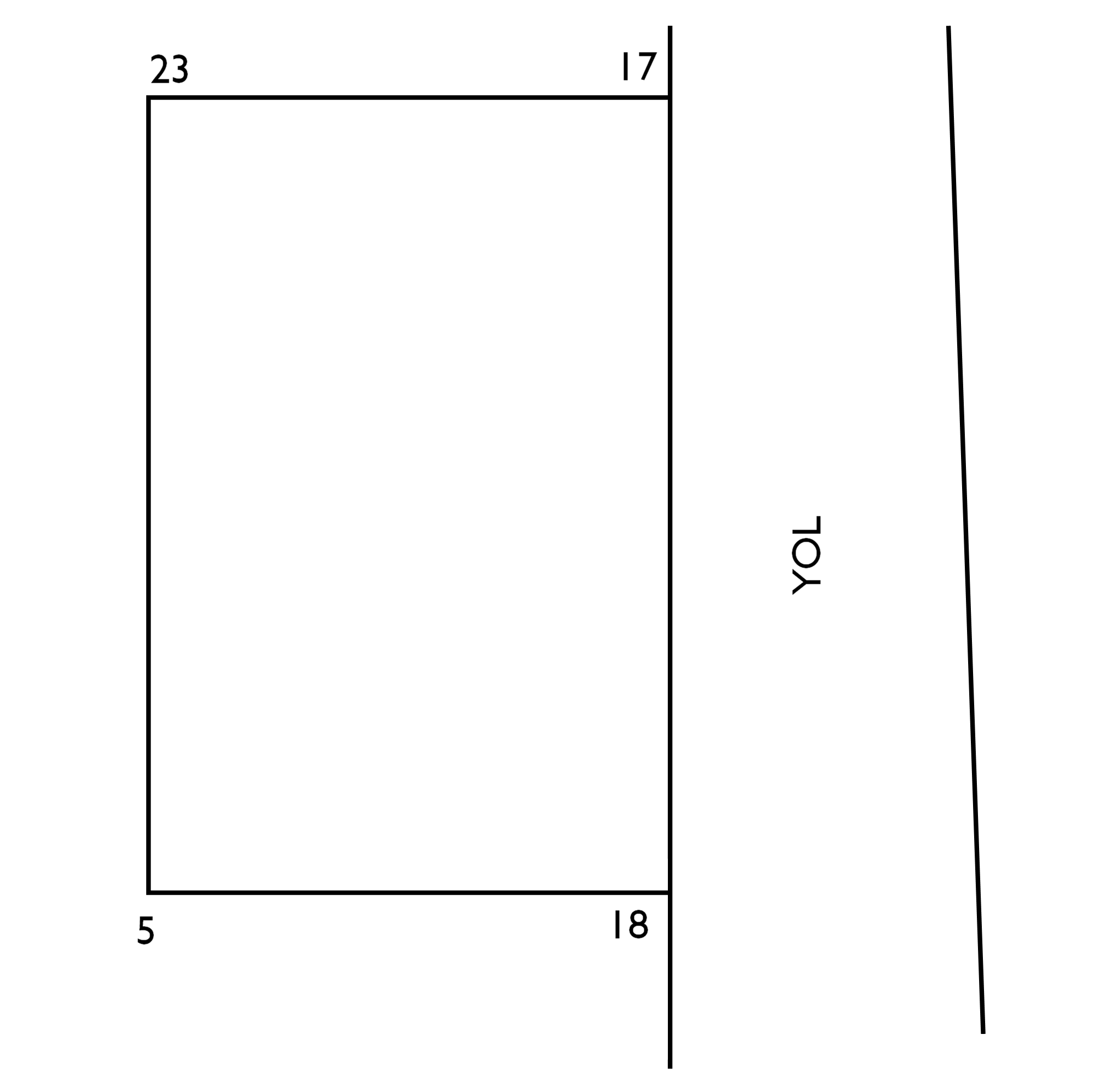

Bu bölümde yapı bilgi modellemesi kapsamında, aşağıda yer alan koordinatları kullanarak projenizin arsa sınırlarını oluşturun.

Arsa sınırlarını oluşturun adlı proje dosyasında önceki adımlar uygulanmıştır. Dosyayı indirip bu başlıkta verilen adımları proje üzerinde uygulayabilirsiniz.

arsa sınırlarını oluşturun.cde

  • Çizimler menüsü sürekli çizgi ikonunu tıklayın.

  • Klavyeden X tuşuna basın. İmleç koordinat kutusunda, X kutusuna gidecektir. 5.noktanın Y koordinatı -1000 değerini yazın ve Enter tuşuna basın. Sayı kırmızı renkle kaplanacaktır.

  • Klavyeden Y tuşuna basın. İmleç koordinat kutusunda, Y kutusuna gidecektir. 5.noktanın X koordinatı -1000 değerini yazın ve Enter tuşuna basın. Sayı kırmızı renkle kaplanacaktır.

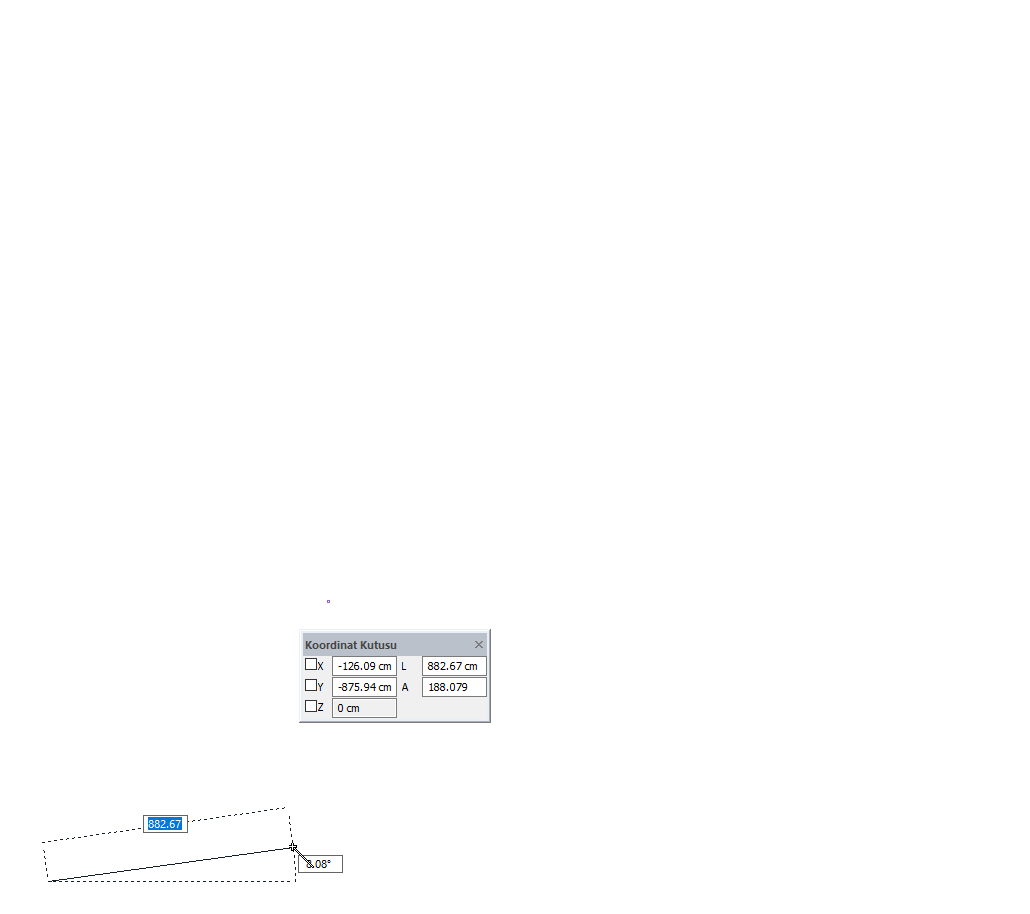

  • Çizim alanını tıklayın. İmleç yukarıda yazdığınız koordinata gidecek ve çizginin ilk noktası belirlenecektir.

  • X tuşuna basın, 18. noktanın Y değeri 2400 yazın, Enter tuşuna basın.

  • Y tuşuna basın, 18. noktanın X değeri -1000 yazın, Enter tuşuna basın.

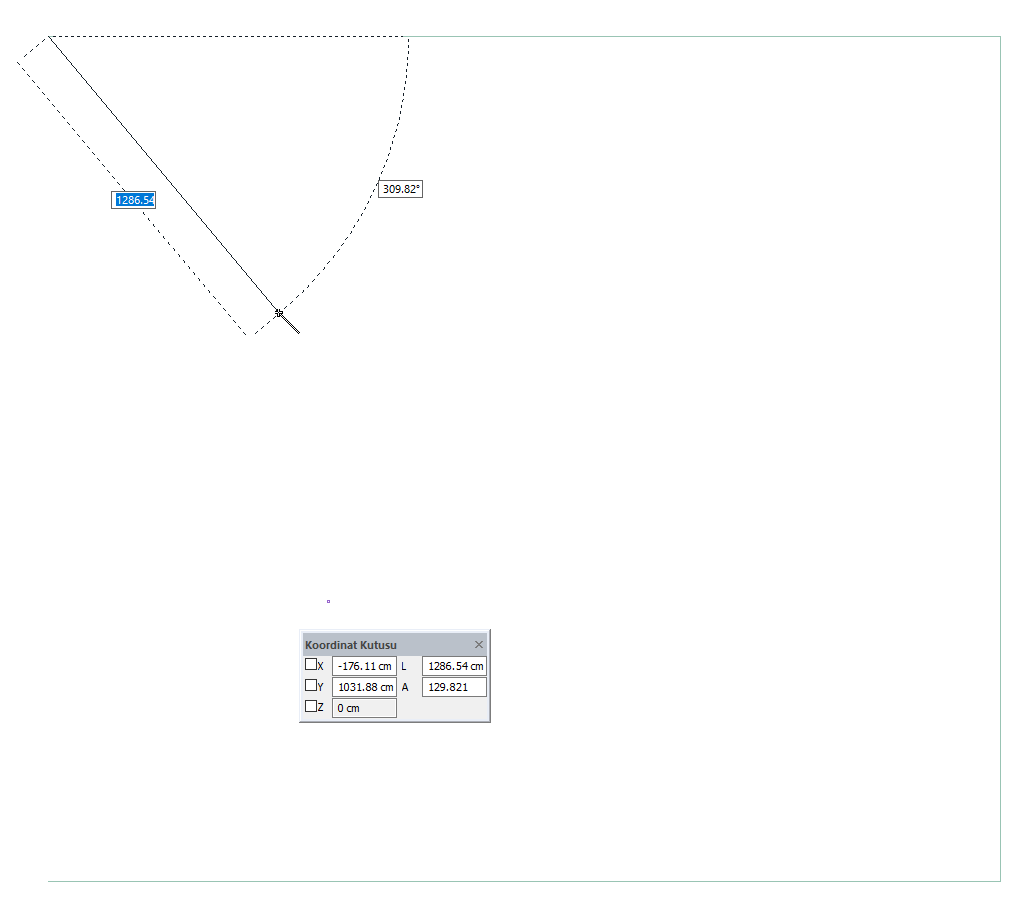

  • Çizim alanını tıklayın.

  • X tuşuna basın, 17. noktanın Y değeri 2400 yazın, Enter tuşuna basın.

  • Y tuşuna basın, 17. noktanın X değeri 2020 yazın, Enter tuşuna basın.

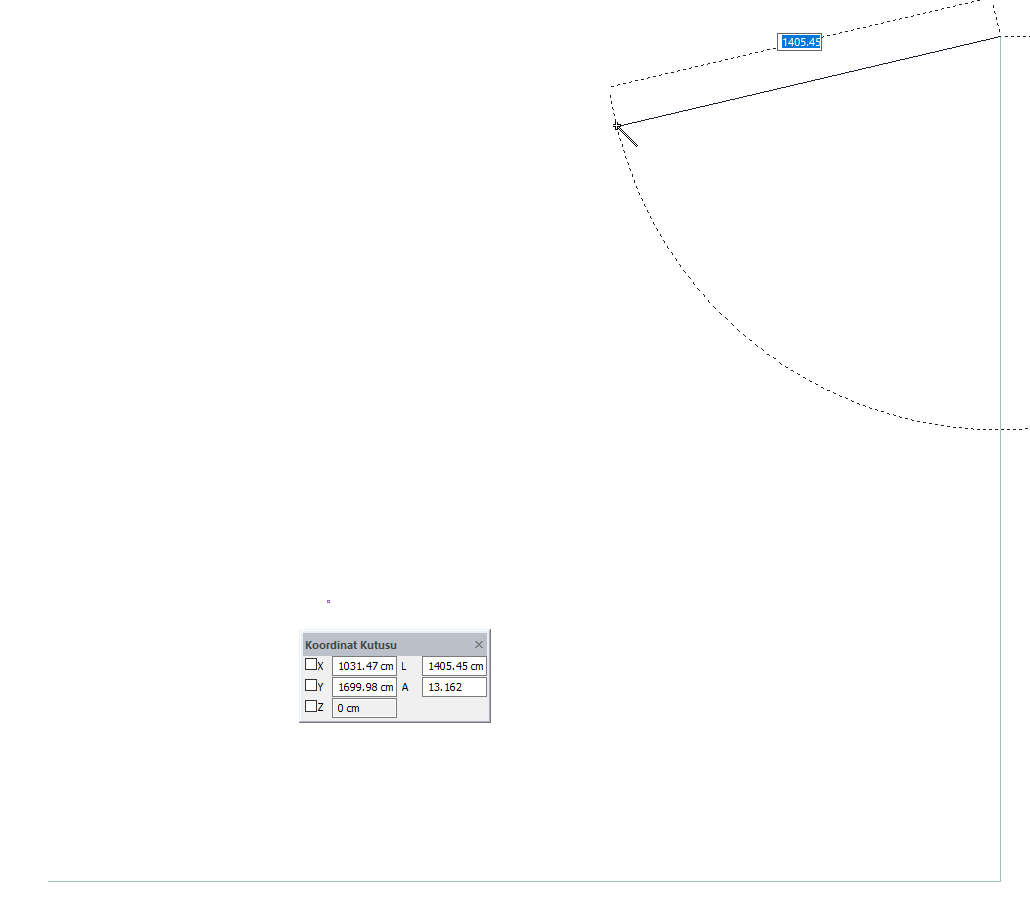

  • Çizim alanını tıklayın.

  • X tuşuna basın, 23. noktanın Y değeri -1000 yazın, Enter tuşuna basın.

  • Y tuşuna basın, 23. noktanın X değeri 2020 yazın, Enter tuşuna basın.

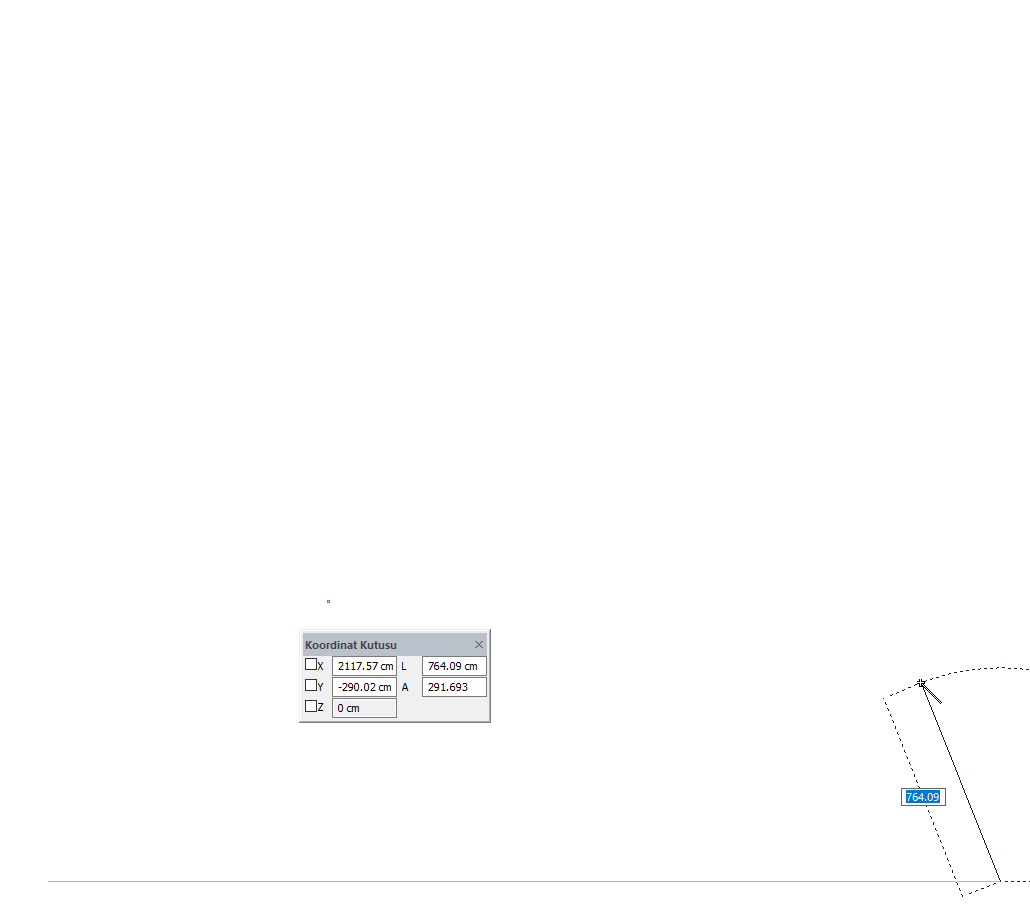

  • Çizim alanını tıklayın.

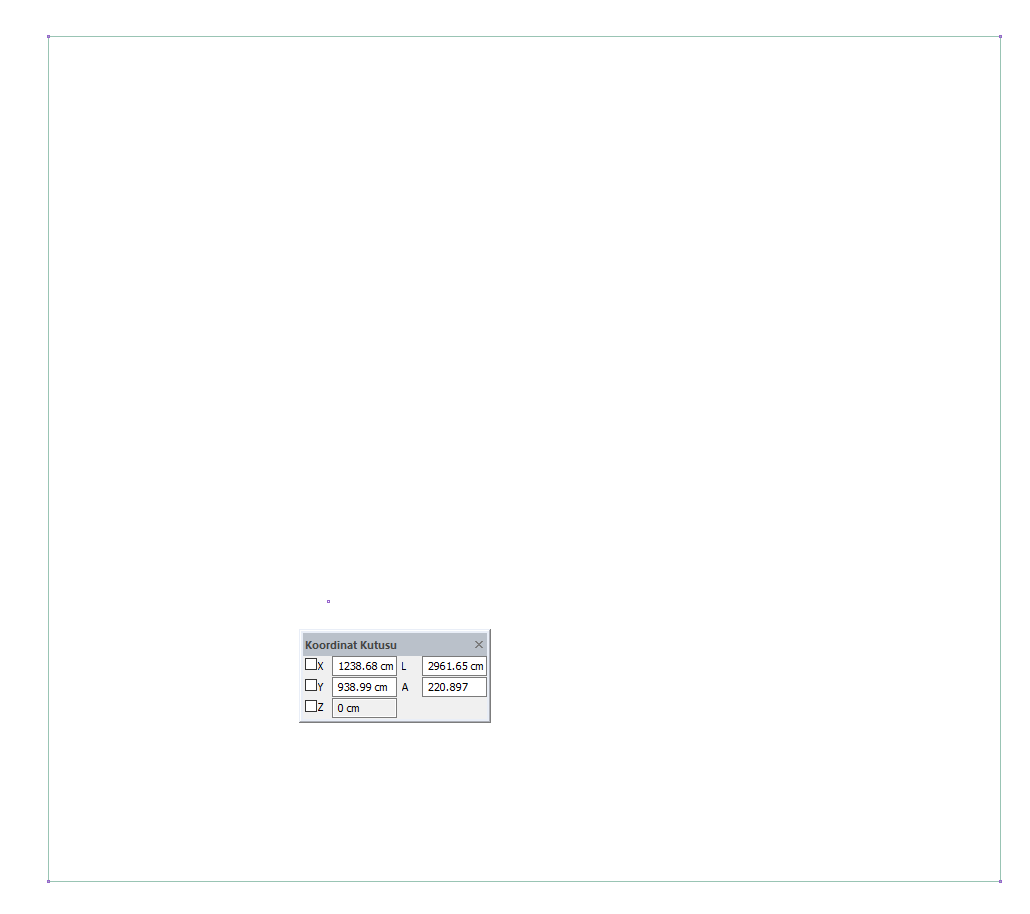

  • Son olarak 5. noktayı tekrar oluşturduğunuzda arsa sınırlarınız belirlenecektir.


Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.

Sonraki Konu

Aksları Oluşturma
