Üst Kat Kirişlerini Modelleme
Bu bölümde yapı bilgi modellemesi kapsamında, mimari tasarımın üst kat kirişlerini modelleyin.
Üst kat kirişlerini modelleme adlı proje dosyasında önceki adımlar uygulanmıştır. Dosyayı indirip bu başlıkta verilen adımları proje üzerinde uygulayabilirsiniz. |
Betonarme menüsünden kiriş komutuna tıklayın. Program otomatik olarak kalıp planı moduna geçecektir.

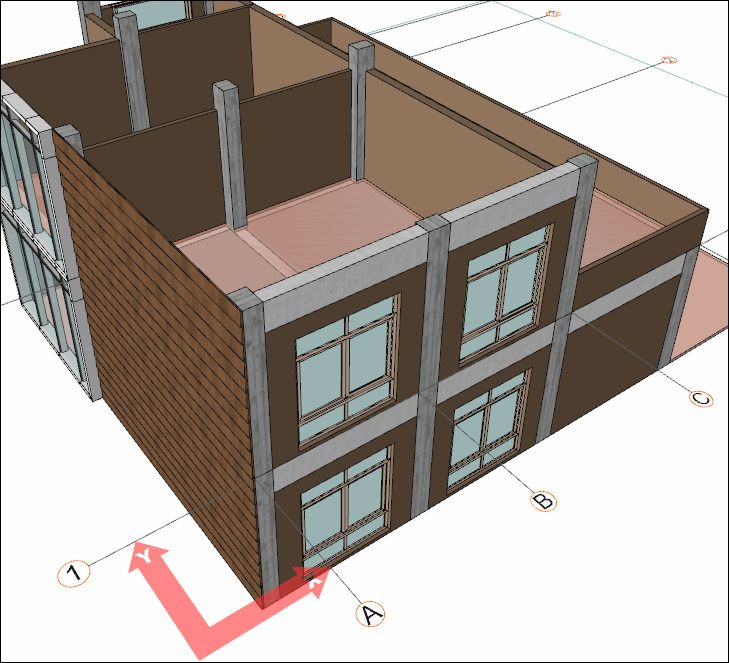

A-1 aks kesişimini başlangıç noktanız olarak tıklayın. Boşluk tuşuna basıp kirişi aksın üst tarafına kaydırın.

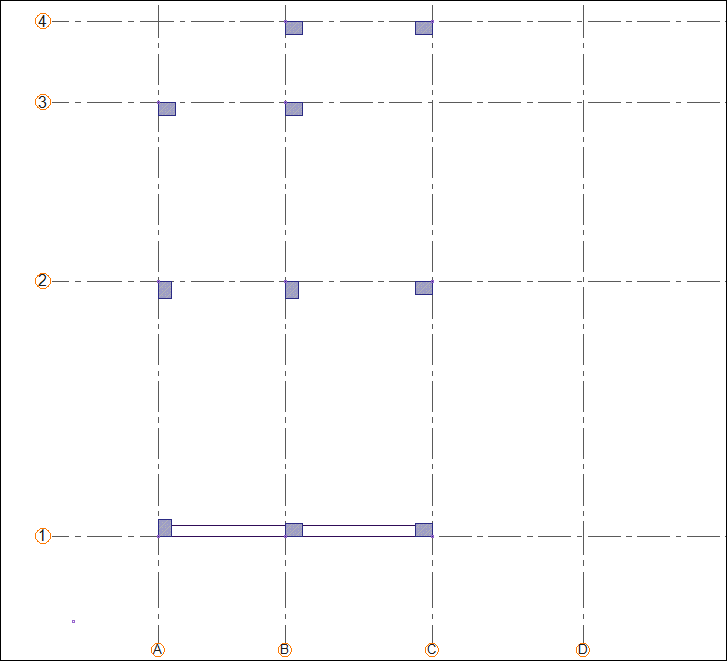

C-1 aks kesişimine tıklayın.

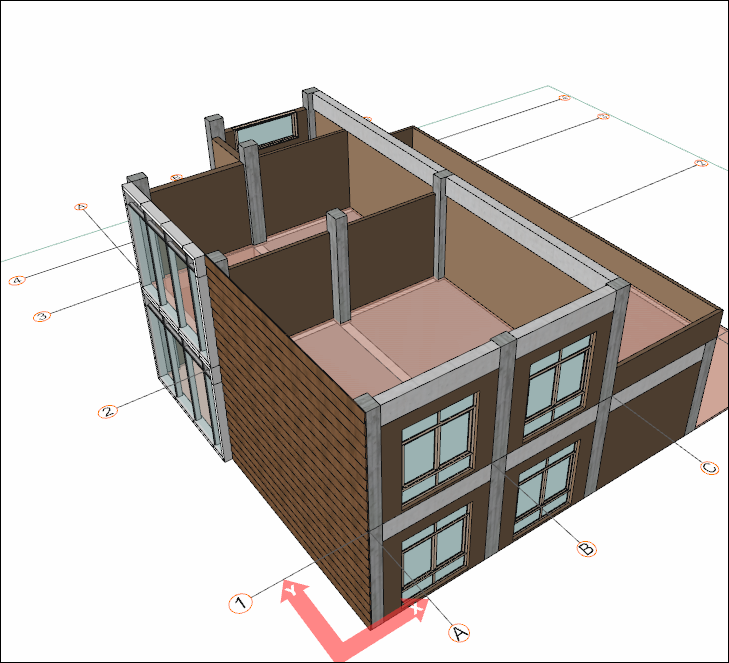

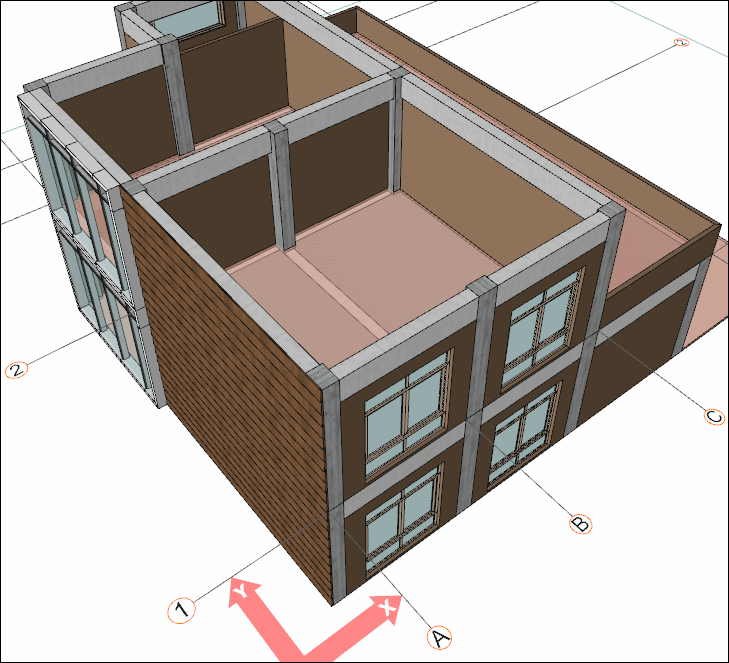

Kiriş A-C aksları arasında oluşacaktır. A-C aksları arasında yer alan kolonlara göre kirişi parçalanacaktır.

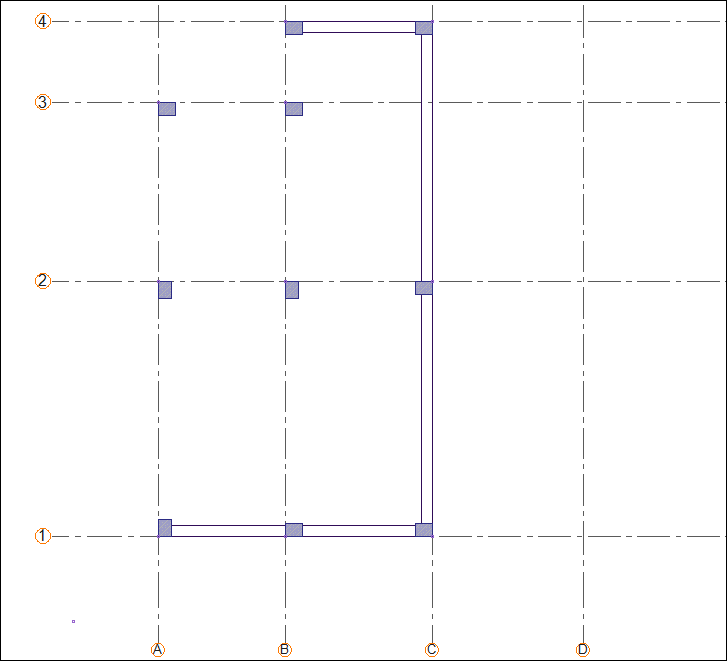

C-4 aks kesişimine tıklayın.

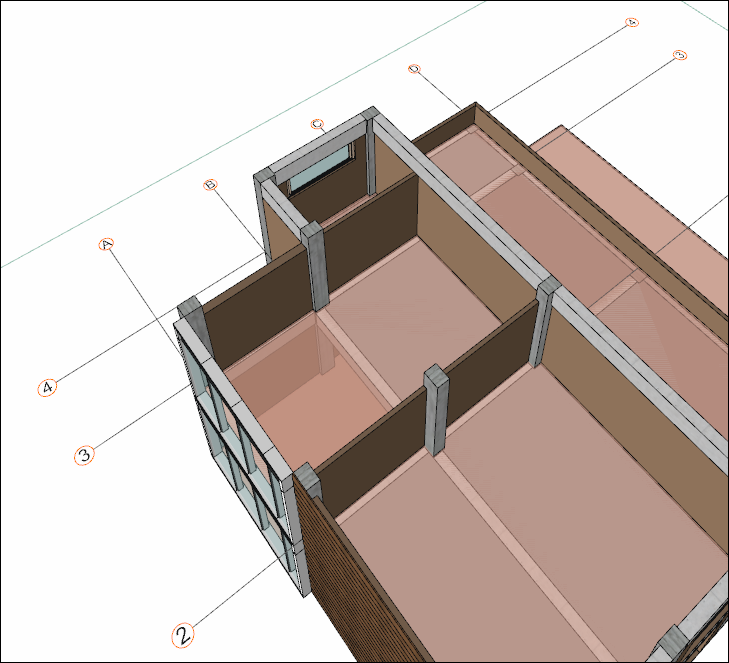

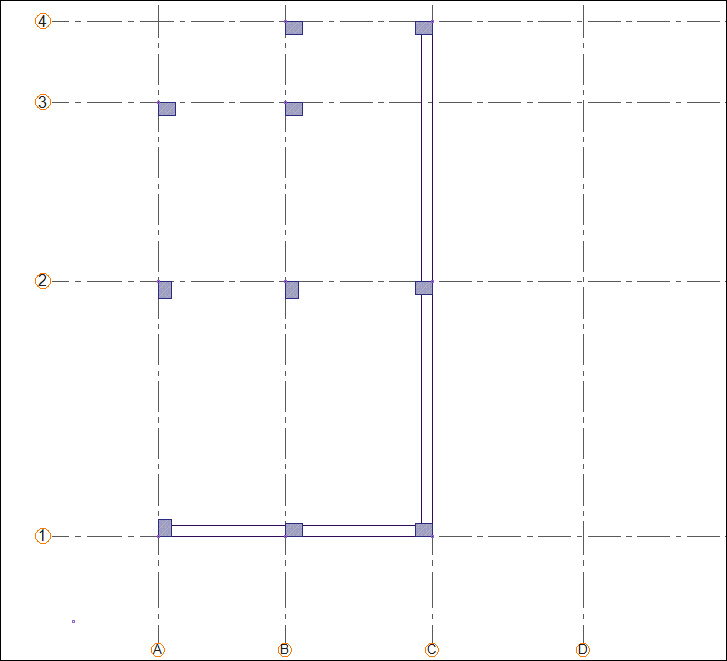

Kiriş 1-4 aksları arasında oluşacaktır.

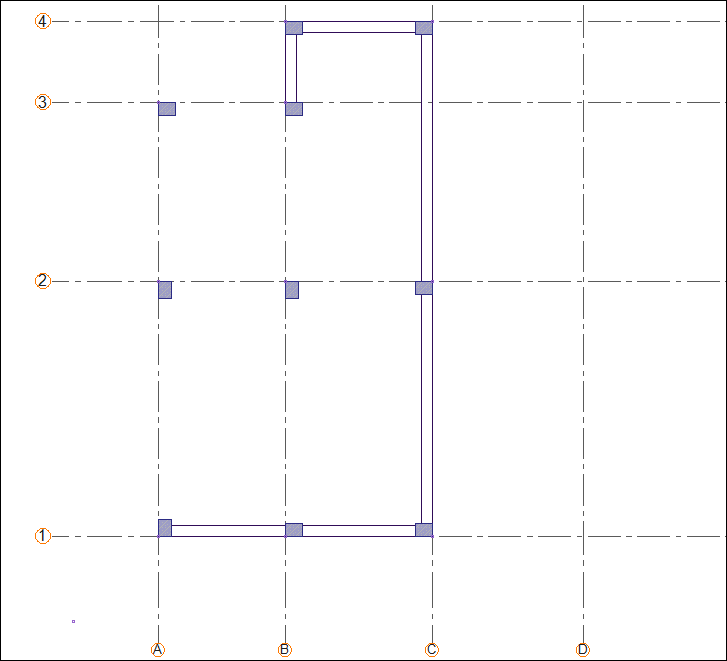

B-4 aks kesişimine tıklayın.

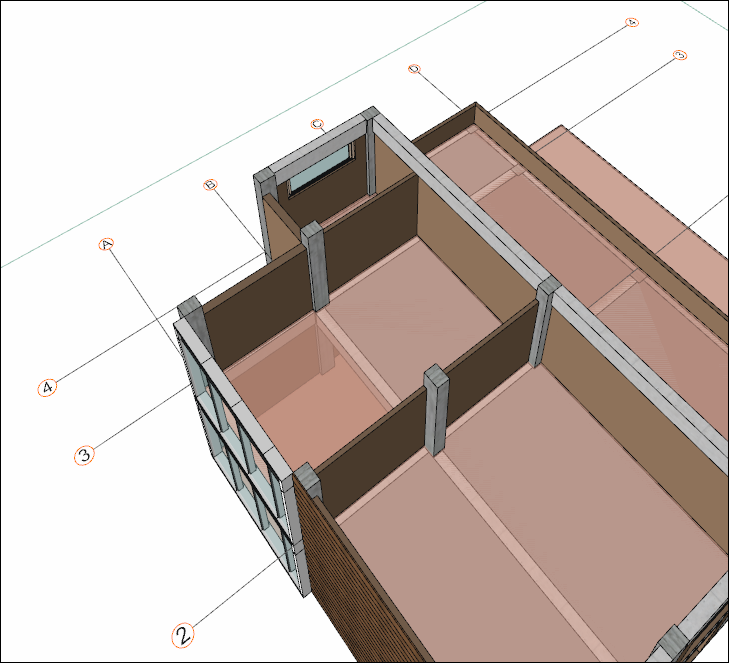

Kiriş C-B aksları arasında oluşacaktır.
B-3 aks kesişimine tıklayın.

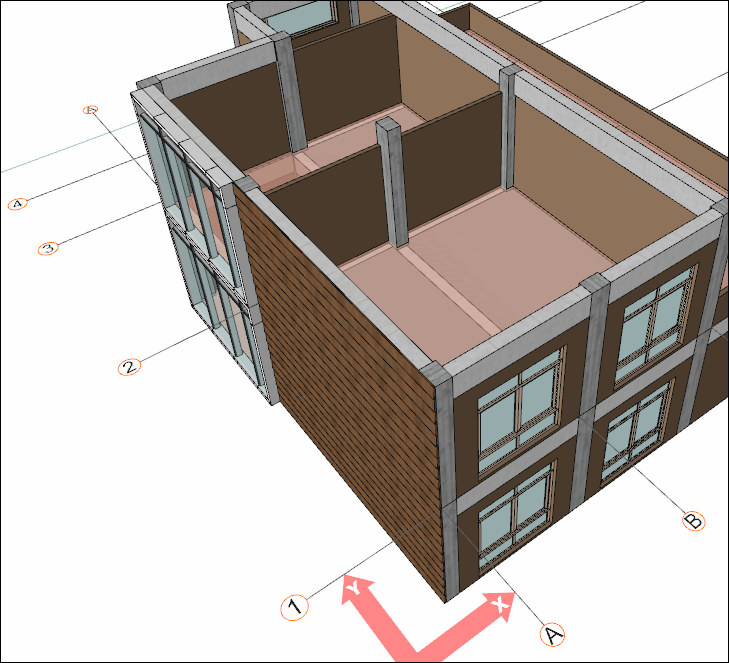

Kiriş 4-3 aksları arasında oluşacaktır.
A-3 aks kesişimine tıklayın.

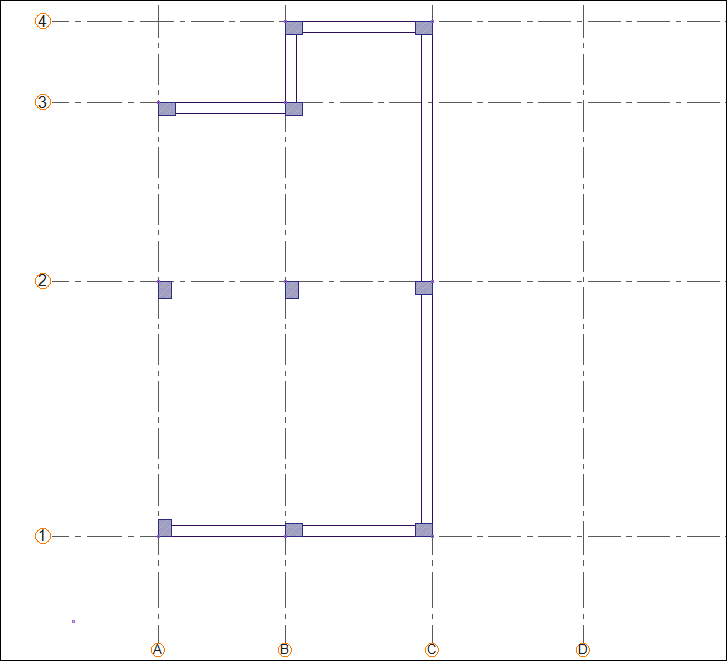

Kiriş B-A aksları arasında oluşacaktır.
A-1 aks kesişimine tıklayın.

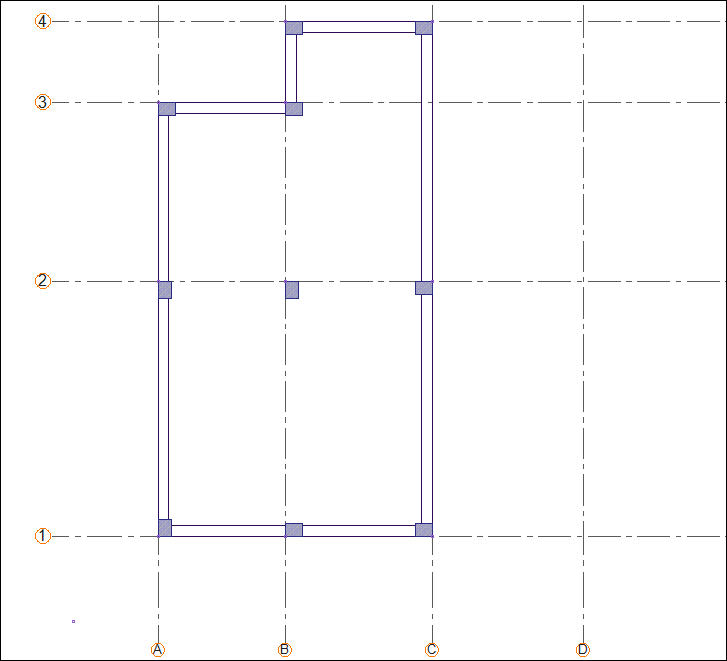

Kiriş 3-1 aksları arasında oluşacaktır.
Çizilen kirişten bağımsız bir kiriş çizmek için klavyeden Esc tuşuna basıp komuttan çıkın.

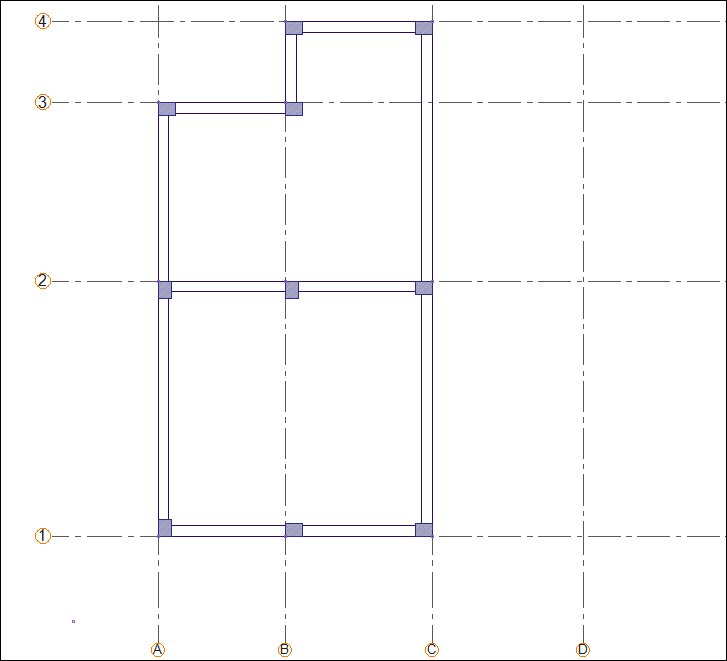

Kiriş komutuna girin. A-2 aks kesişimine tıklayın, boşluk tuşuna basıp kirişi aksın diğer tarafına kaydırın. sonra C-2 aks kesişimine tıklayın.
Kiriş A-C aksları arasında oluşacaktır.
Çizilen kirişten bağımsız bir kiriş çizmek için klavyeden Esc tuşuna basıp komuttan çıkın.

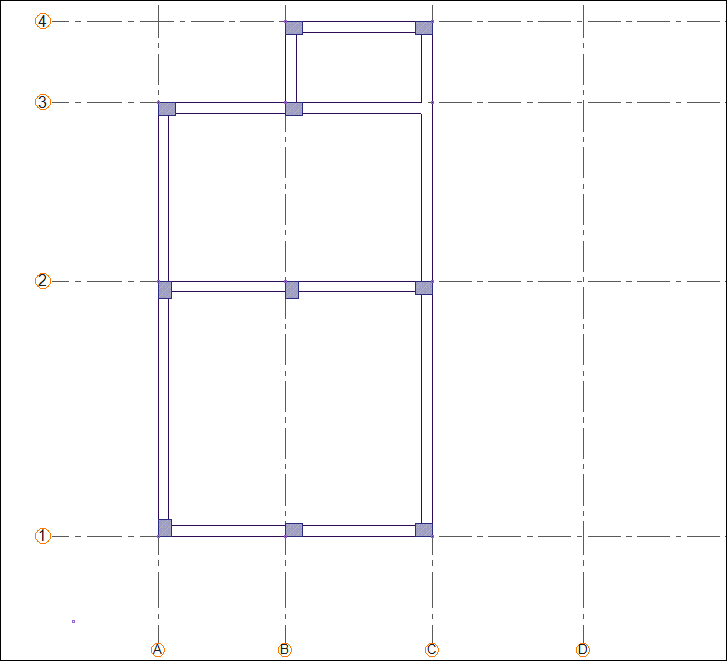

Kiriş komutuna girin. B-3 aks kesişimine sonra C-3 aks kesişimine tıklayın.
Kiriş B-C aksları arasında oluşacaktır.

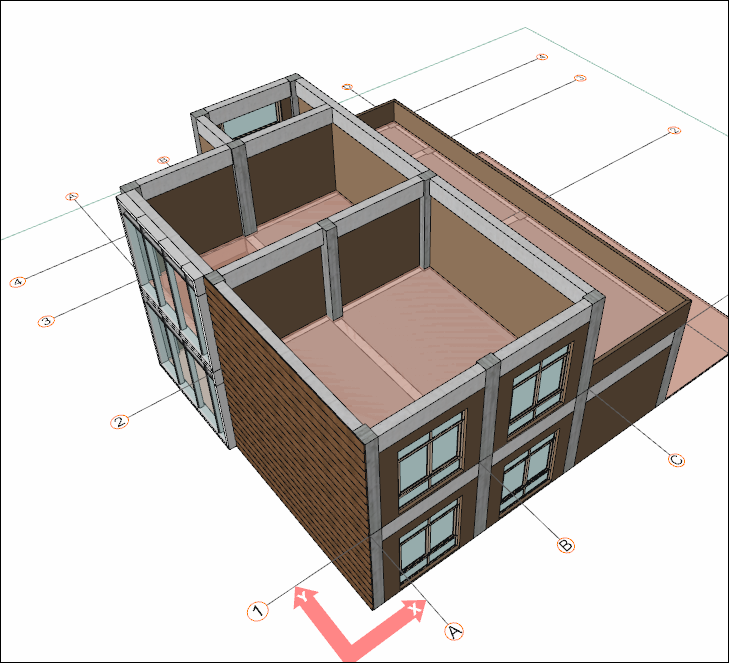

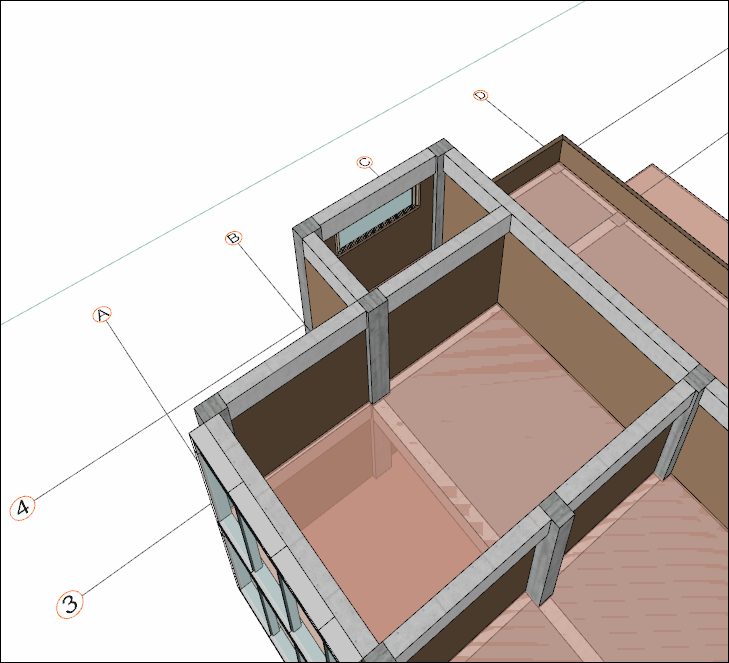

Klavyeden Esc tuşuna basıp komuttan çıkın. Üst kat kirişleri tamamlandı.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
