Merdiven Modelleme

Bu bölümde yapı bilgi modellemesi kapsamında, mimari tasarımda merdivenleri ve korkuluklarını modelleyin.

• Merdiven komutuna tıklayın. Merdiven öngörüntüsü ekranda belirecektir.

• Klavyeden boşluk tuşuna basarak merdiven referans noktasını değiştirip sol üst köşe yapın.

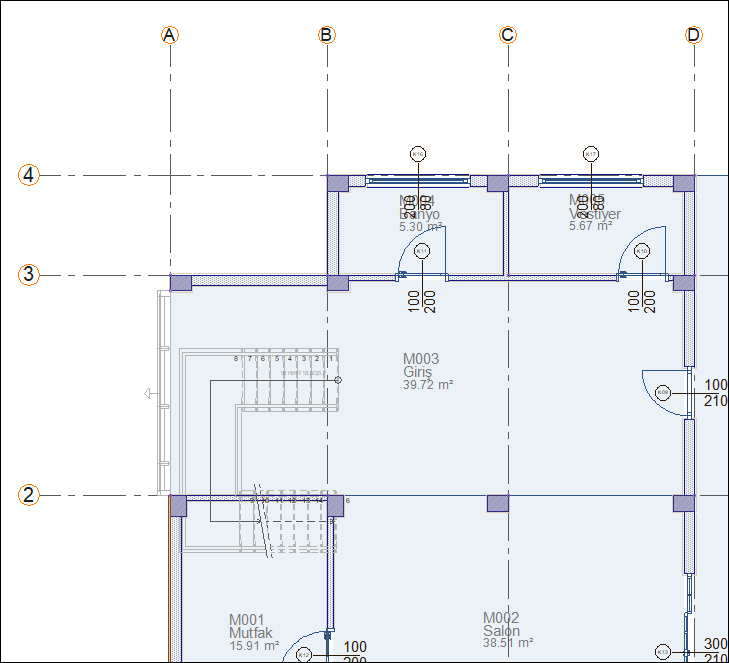

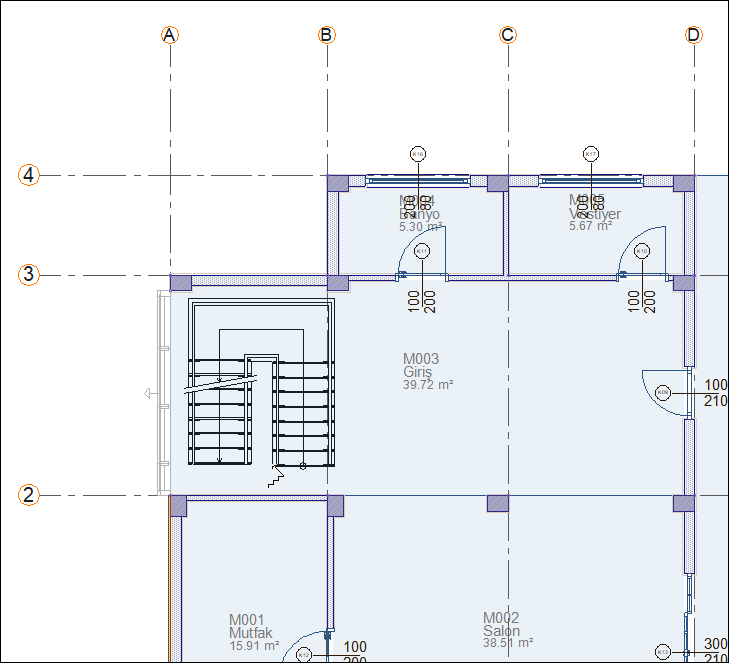

• A-2 aks kesişimine tıklayın. A-3 kesişimine tıklayarak merdiveninizi yerleştirin. Klavyeden Esc tuşuna basıp komuttan çıkın.

• Merdiven üzerine çift tıklayarak ayarlarına girin.

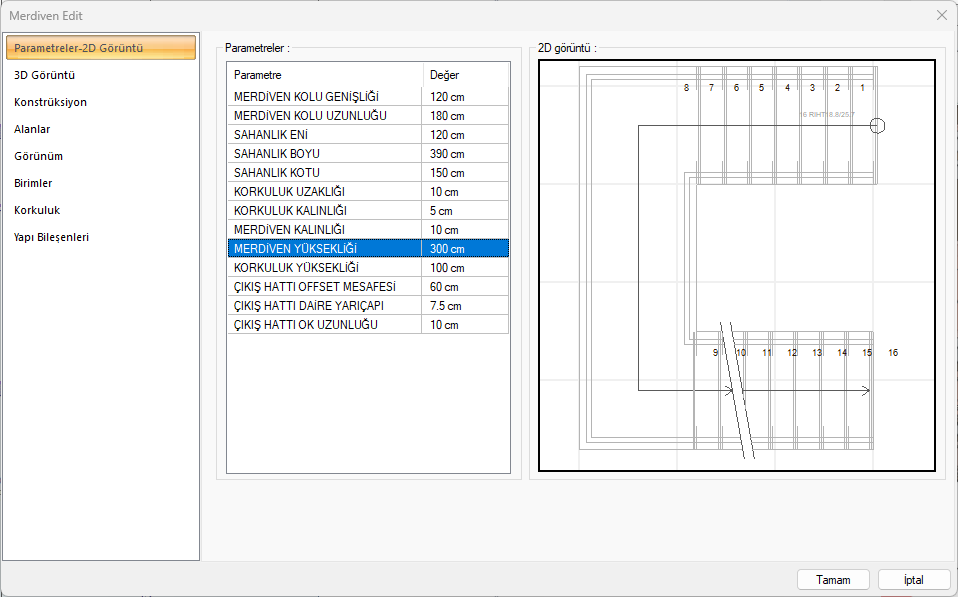

• Merdiven kolu genişliğine 120, merdiven kolu uzunluğuna 180, sahanlik enine 120, sahanlık boyuna 390, sahanlık kotuna 150, merdiven yüksekliğine 300 değerlerini yazın.

• Tamam butonuna tıkladığınız da merdiven girilen değerlere göre şekillenecektir.

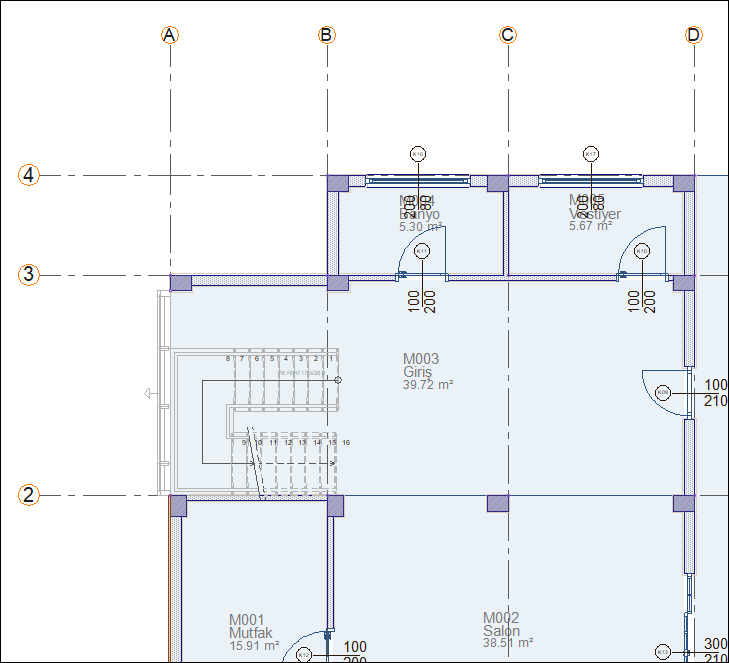

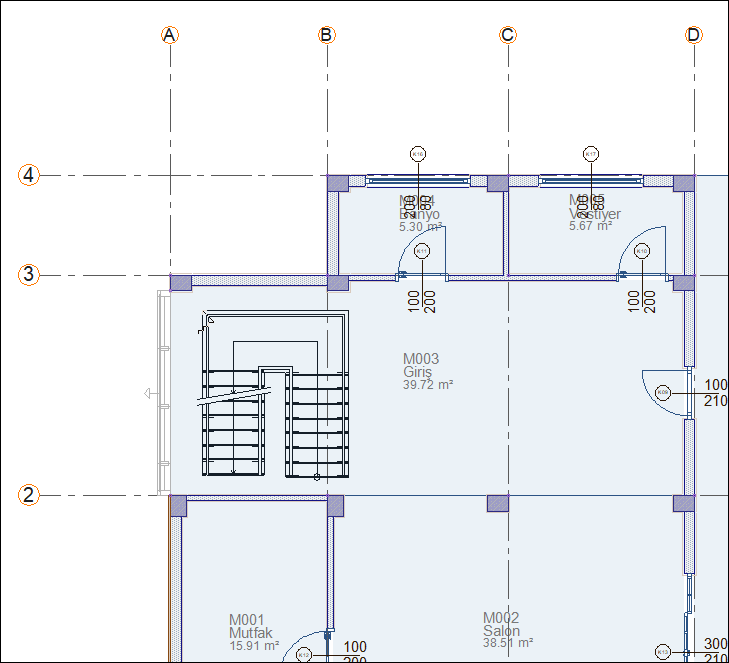

• Merdiveni seçin ve taşı komutuna girin. Sol köşesine tıklayarak A-2 aks kesişimine yerleştirin.

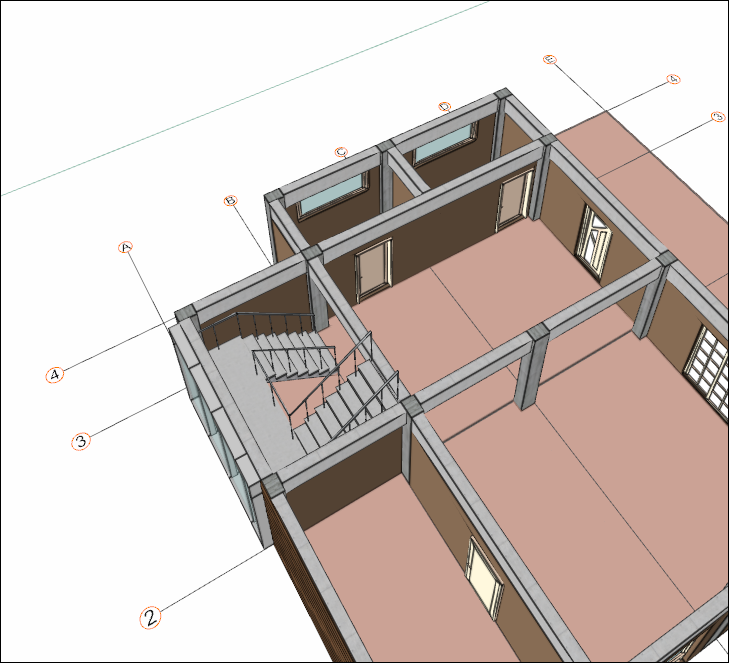

• Perspektif ekranın sağ üst köşesinde yer alan N butonuna tıklayarak sadece aktif katı perspektif ekranda görebilirsiniz.

• Merdiven üzerine çift tıklayarak ayarlarına girin.

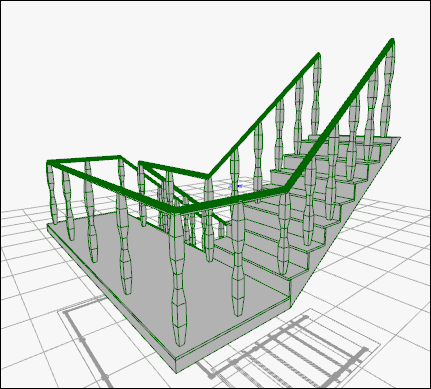

• Korkuluk sekmesinde küpeşte profili olarak 1,korkuluk profili olarak 1 tipi seçili gelecektir.

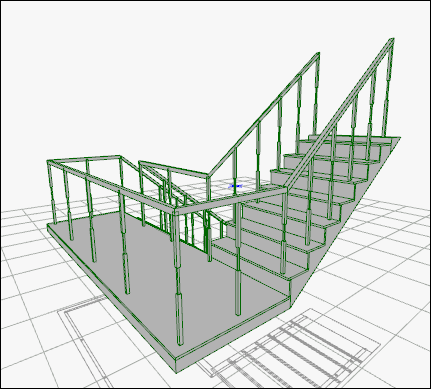

• Küpeşte profili olarak 13,korkuluk profili olarak 20 tipini seçin.

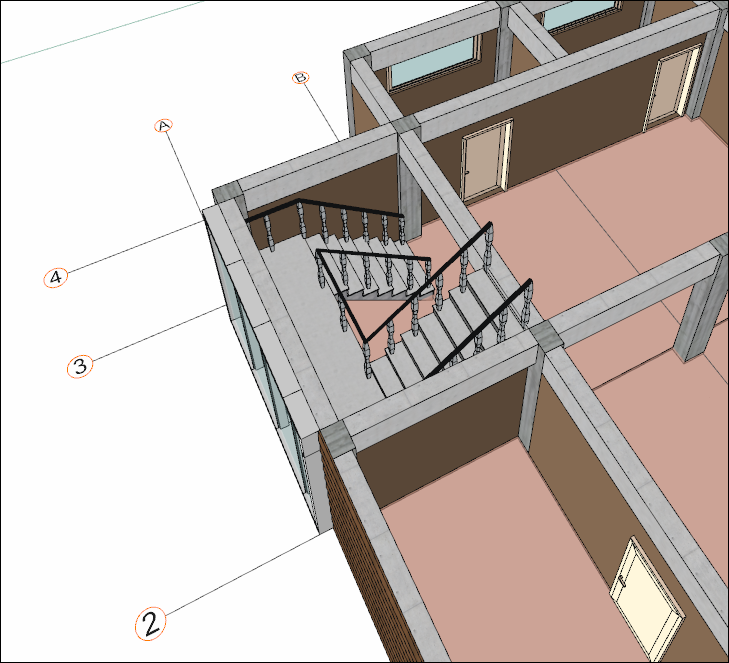

• Tamam butonuna tıklayarak diyaloğu kapatın.

• Zemin kat merdiveni tamamlandı.

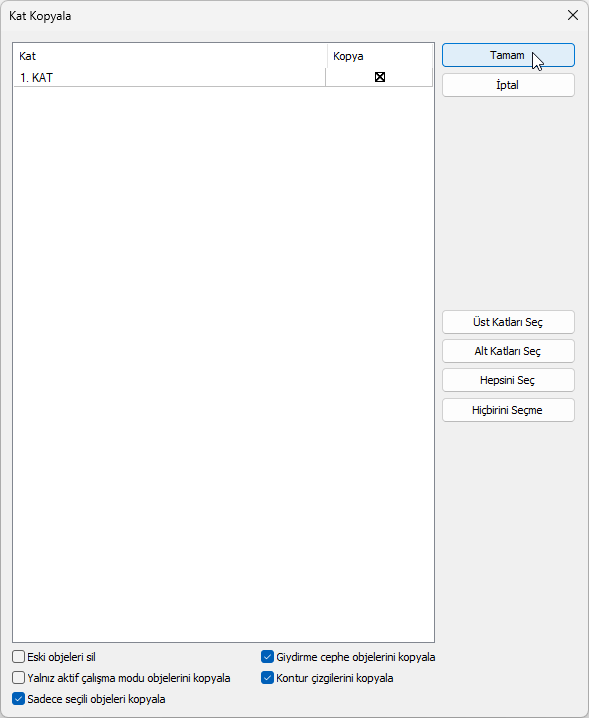

• Merdiveni seçin ve kat kopyala komutuna girin. Kat kopyala diyaloğunda 1. katı işaretleyin.

• Eski objeleri sil seçeneğinin işaretini kaldırın ve tamam butonuna tıklayın.

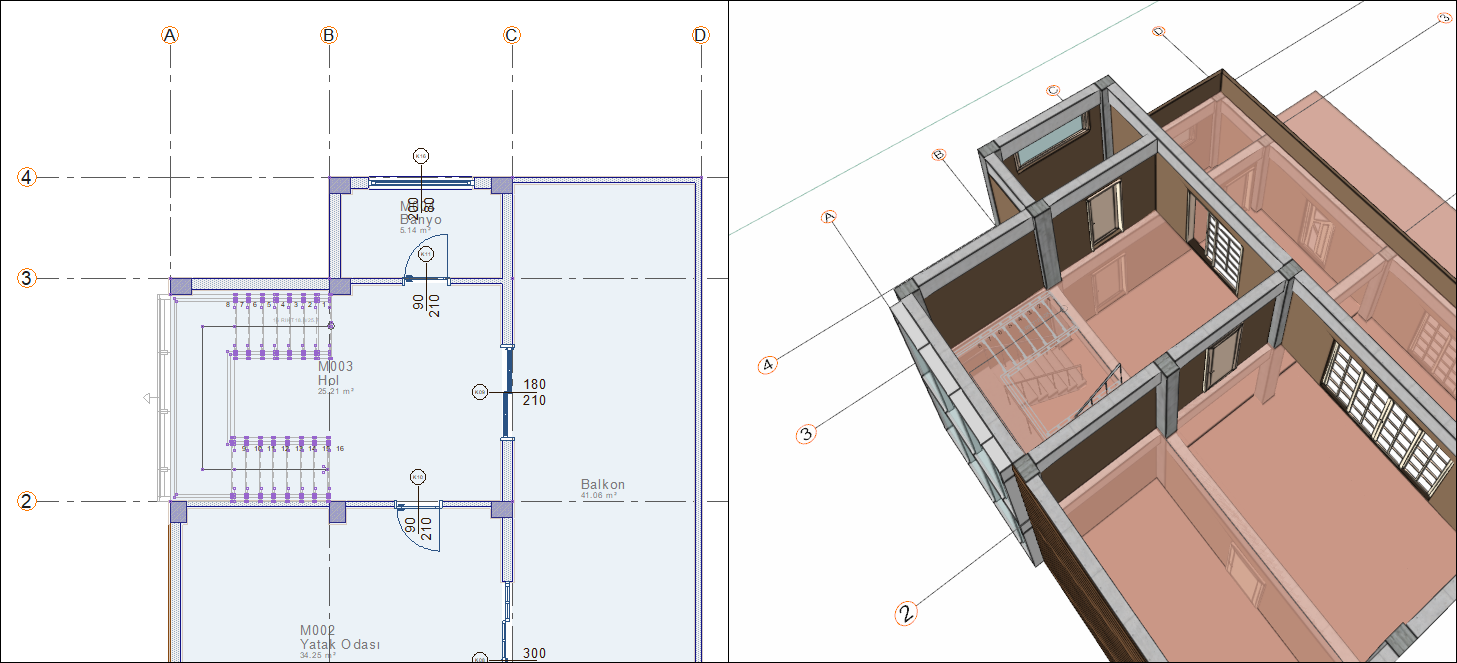

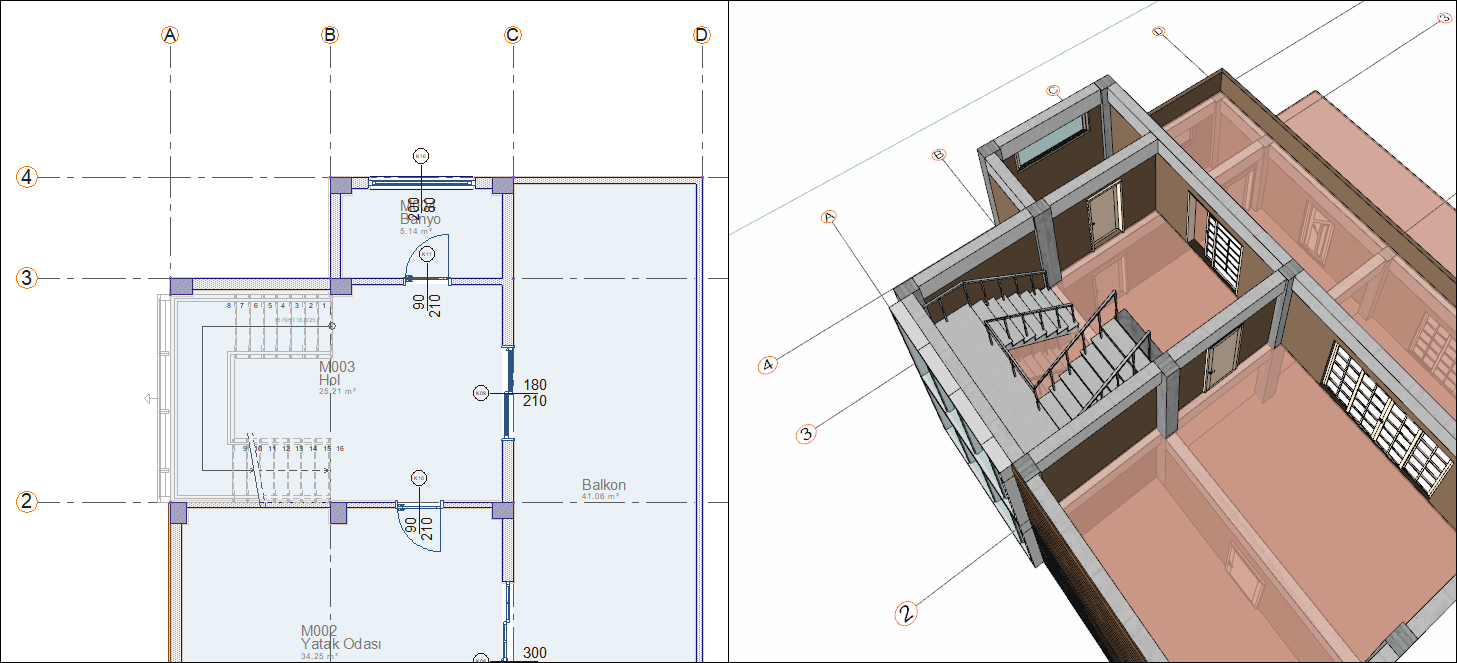

• Merdiven üst kata kopyalanacaktır. Perspektif ekranın sağ üst köşesinde yer alan N butonuna tıklayarak bütün katları perspektif ekranda görebilirsiniz.

• Program arayüzünün altında yer alan mesaj satırına tıklayın. Açılan listeden 1. kat satırına tıklayarak 1. kat plan sayfasına geçin.

• Merdiven üzerine çift tıklayarak ayarlarına girin.

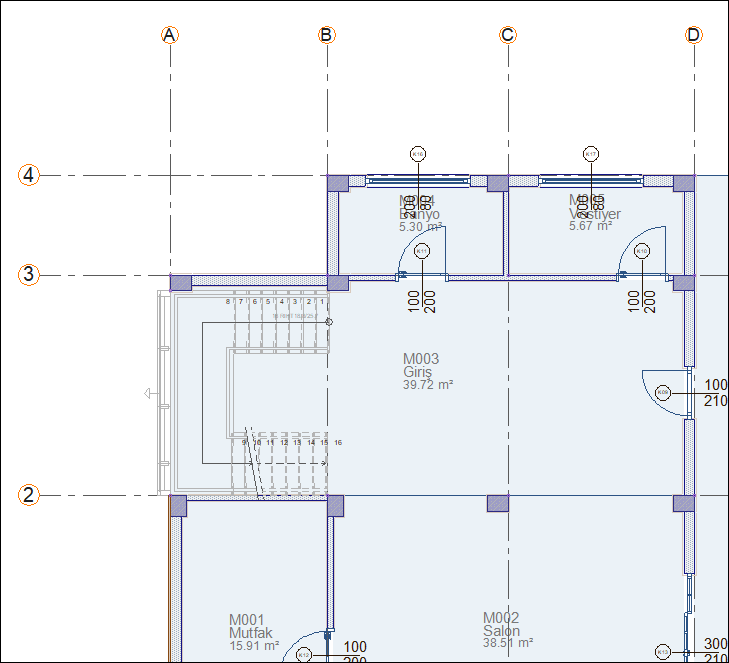

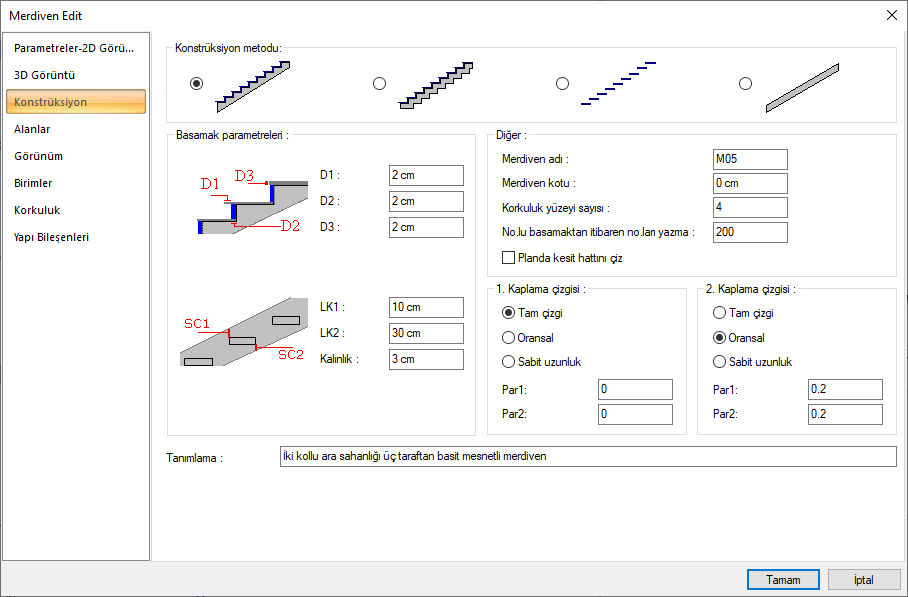

• Konstrüksiyon sekmesinde Planda kesit hattını çiz seçeneğinin işaretini kaldırın. Tamam butonuna tıklayarak diyaloğu kapatın.

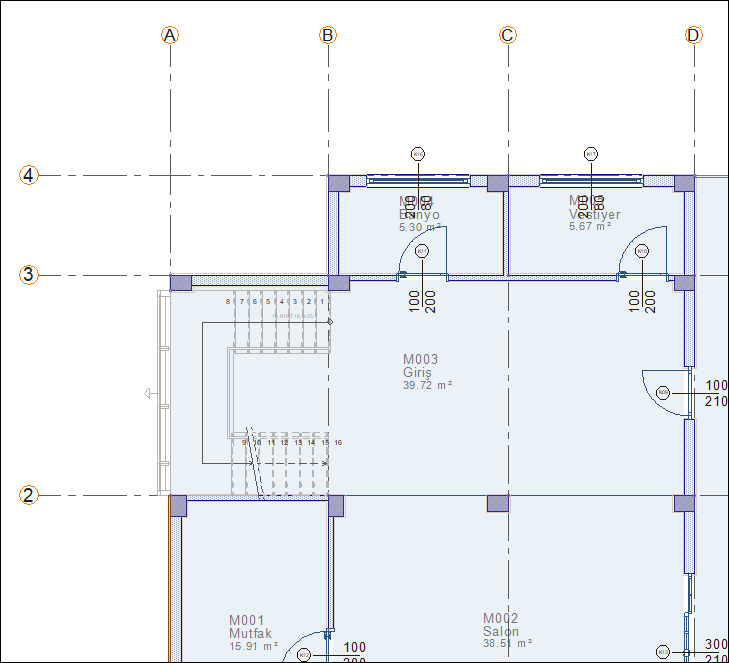

• Merdivenin seçin ve obje parçala ikonunu tıklayın. Merdiven iki boyutlu hale gelecektir.

• Merdiven boşluğunu mahalde oluşturmak için mahal kenarı komutuna tıklayın.

• B-2 aks kesişimine sonra B-3 aks kesişimine tıklayın. Klavyeden Esc tuşuna basarak komuttan çıkın.

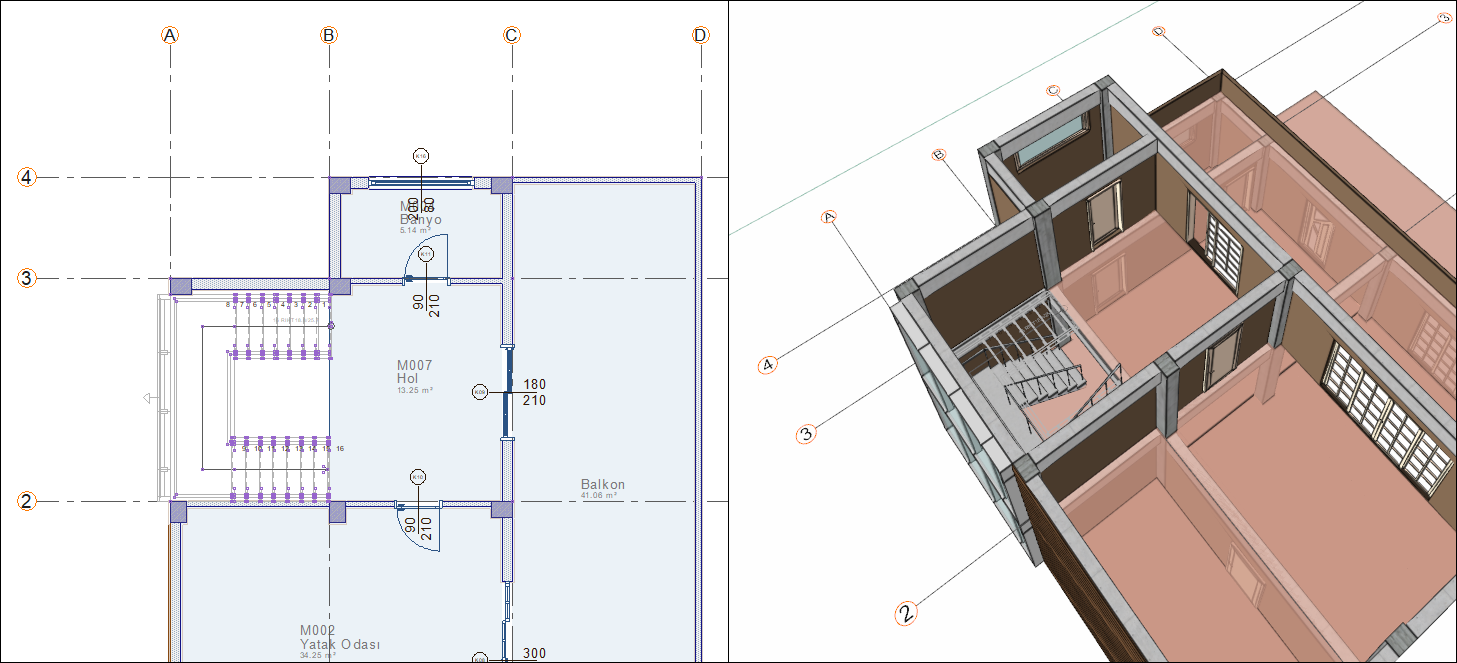

• Merdiven boşluğunuz oluşacaktır.

Merdivenin dış kenarındaki korkulukları saklayın.

• Zemin kat plan sayfasına geçin. Perspektif ekranın sağ üst köşesinde yer alan N butonuna tıklayarak sadece aktif katı perspektif ekranda görebilirsiniz.

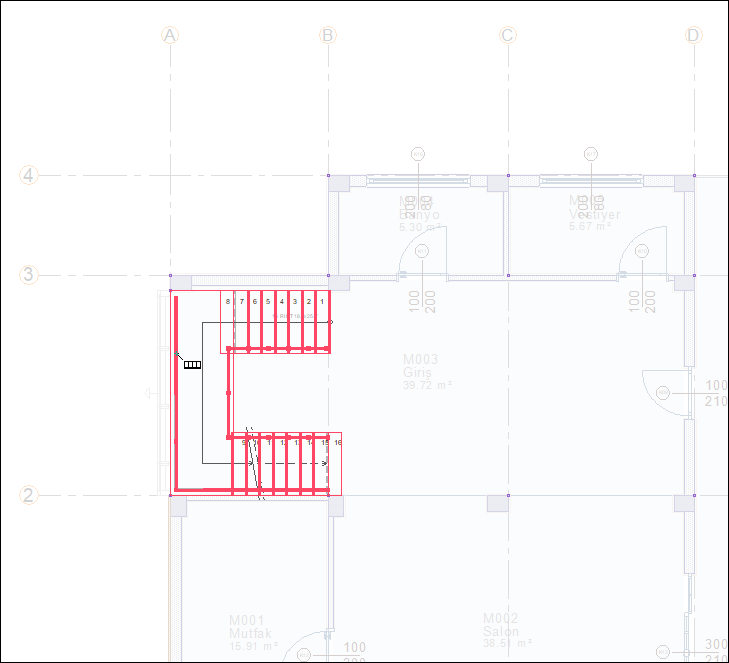

• Merdiven komutuna tıklayın.

• Merdiven toolbarından korkuluk sakla/göster komutunu tıklayın.

• Saklamak istediğiniz korkulukların üzerine tıklayın.

• Üzerine tıklanan korkuluklar kaybolacaktır.

• Merdivenin dış kenarındaki korkuluklar saklandığında klavyeden Esc komutuna basarak komuttan çıkın.

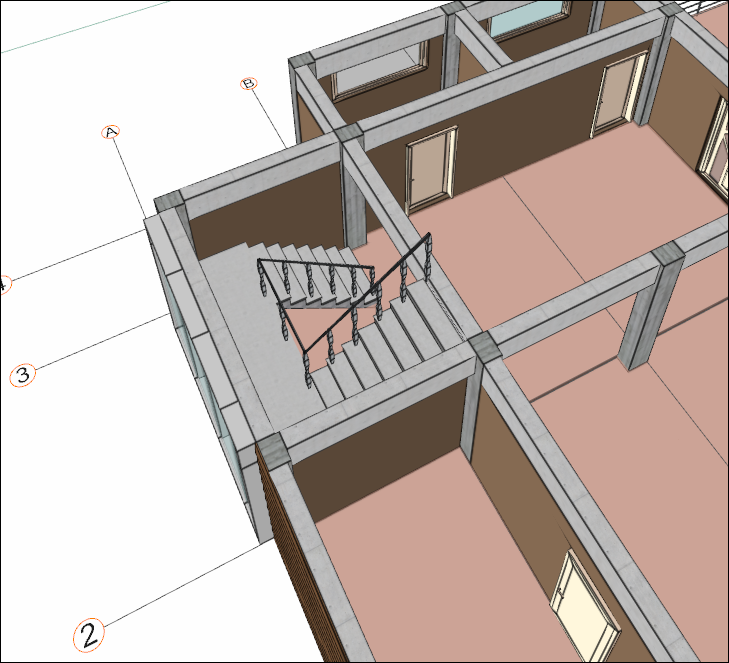

• Merdivenin dış kenarındaki korkuluklar görünmeyecektir.

• Merdivenler ve korkuluklarını oluşturma tamamlandı.

Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
