Pafta Oluşturma

Bu bölümde yapı bilgi modellemesi kapsamında, proje paftasını oluşturun ve pafta bloklarını yerleştirin.

• Yeni pafta oluştur komutuna tıklayın.

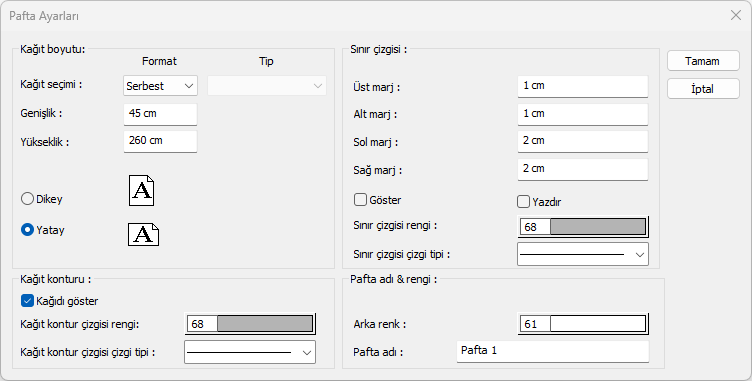

• Pafta ayarları diyaloğunda kağıt semi olarak serbesti seçip genişlik değeri için 450 mm, yükseklik değeri için 1200 mm girin.

• Sınır çizgisi bölümünde göster ve yazdır seçeneklerinin işaretini kaldırın.

• Tamam butonuna tıklayın. Paftanız oluşacaktır.

• Paftaya yerleştirmek için çizimleri pafta bloğu haline getirin.

• Zemin kat sayfasına geçin. Yeni pafta bloğu - dörtgen komutuna tıklayın.

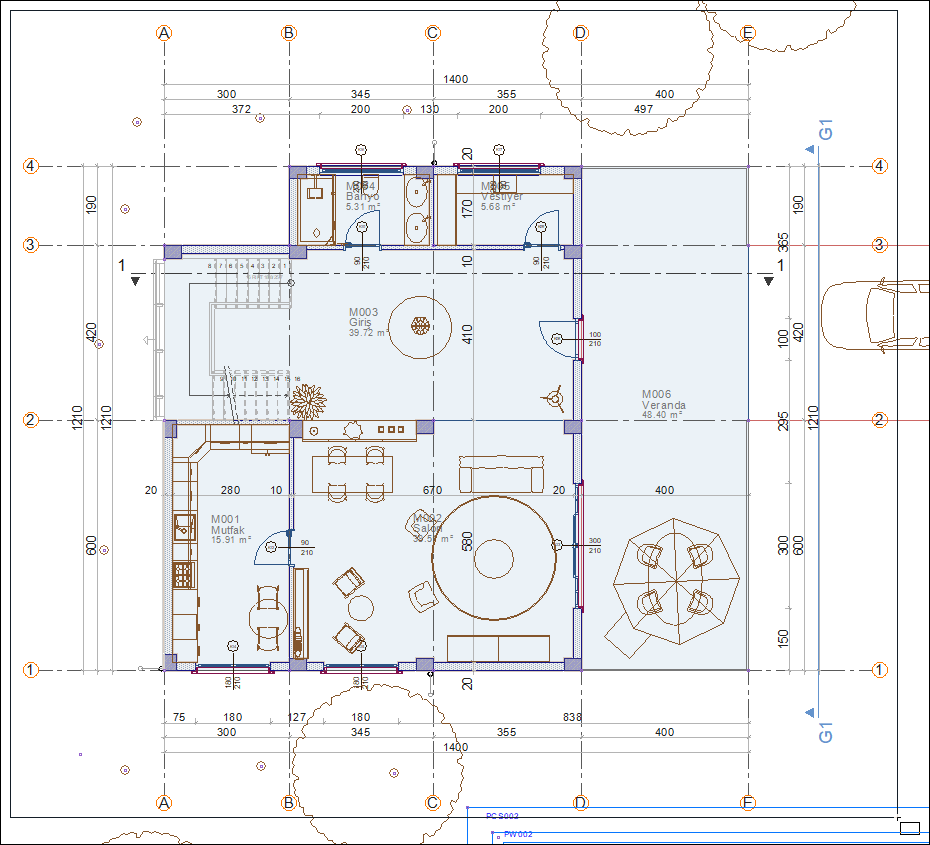

• Akslarınızı içine alacak şekilde sol üst köşeye farenin sol tuşu ile tıklayın. Sonra sağ alt köşeye tıklayarak blok sınırınızı oluşturun.

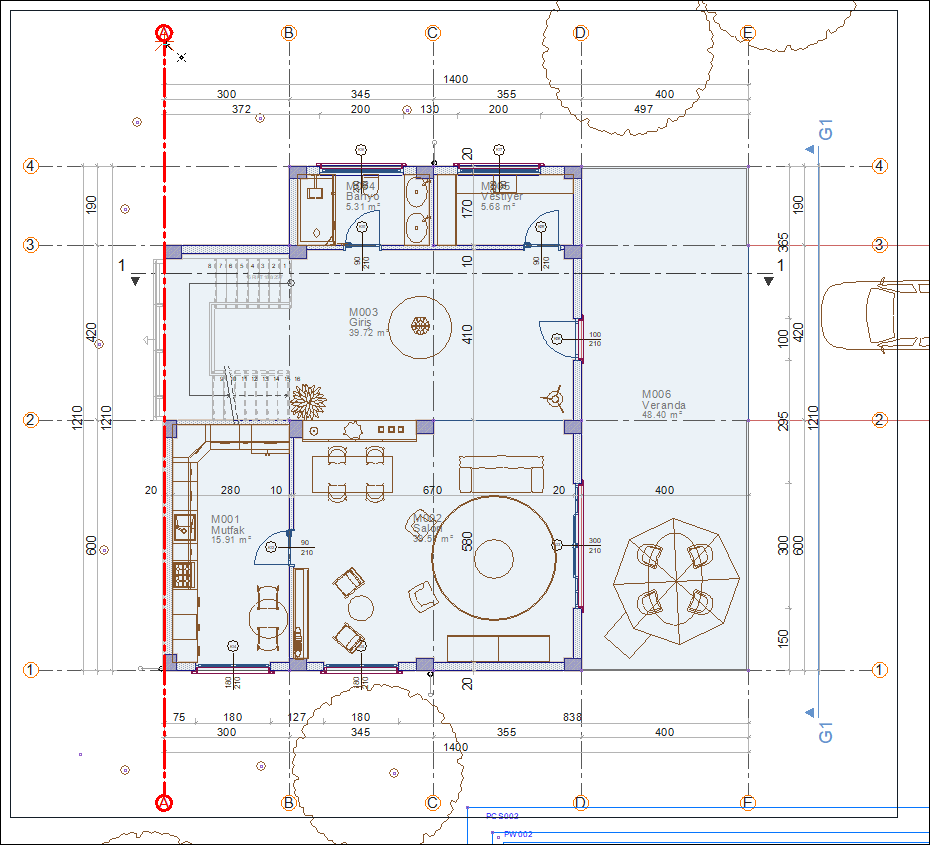

• Referans noktası olarak A aksına tıklayın.

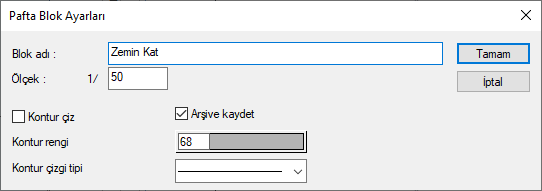

• Pafta blok ayarları diyaloğu açılacaktır. Blok adına Zemin Kat yazın. Ölçek değerine 50 girin.

• Kontur çiz seçeneğinin işaretini kaldırın.

• Tamam butonuna tıkladığınız da zemin kat pafta bloğunuz oluşacaktır.

• 1. kat sayfasına geçin. Yeni pafta bloğu - dörtgen komutuna tıklayın.

• Akslarınızı içine alacak şekilde sol üst köşeye farenin sol tuşu ile tıklayın. Sonra sağ alt köşeye tıklayarak blok sınırınızı oluşturun.

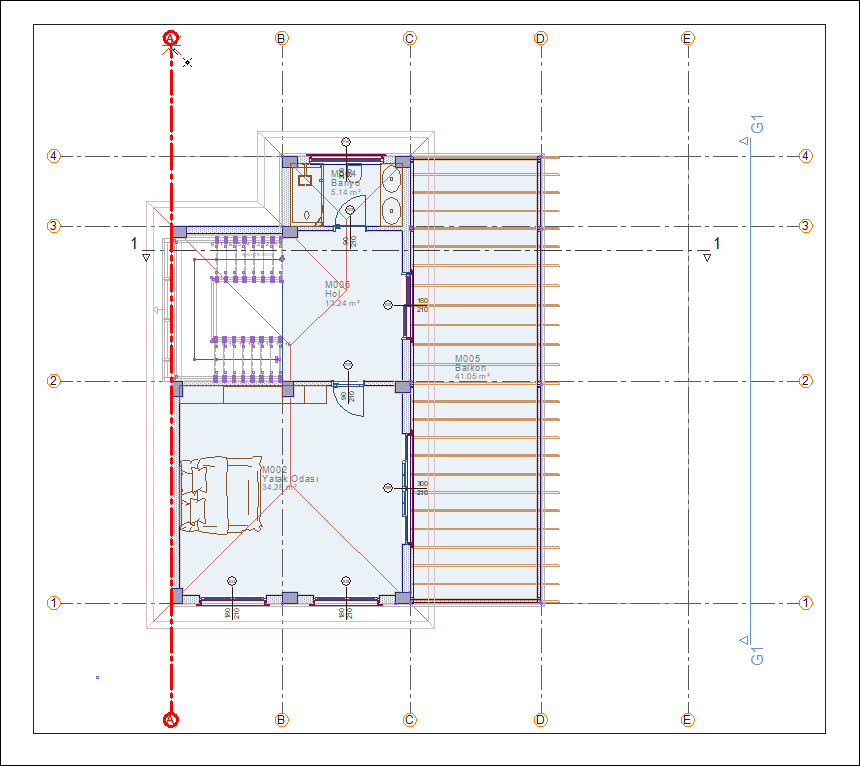

• Referans noktası olarak A aksına tıklayın.

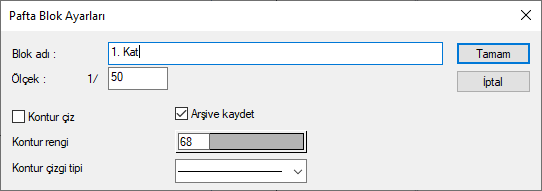

• Pafta blok ayarları diyaloğu açılacaktır. Blok adına 1. Kat yazın. Ölçek değerine 50 girin.

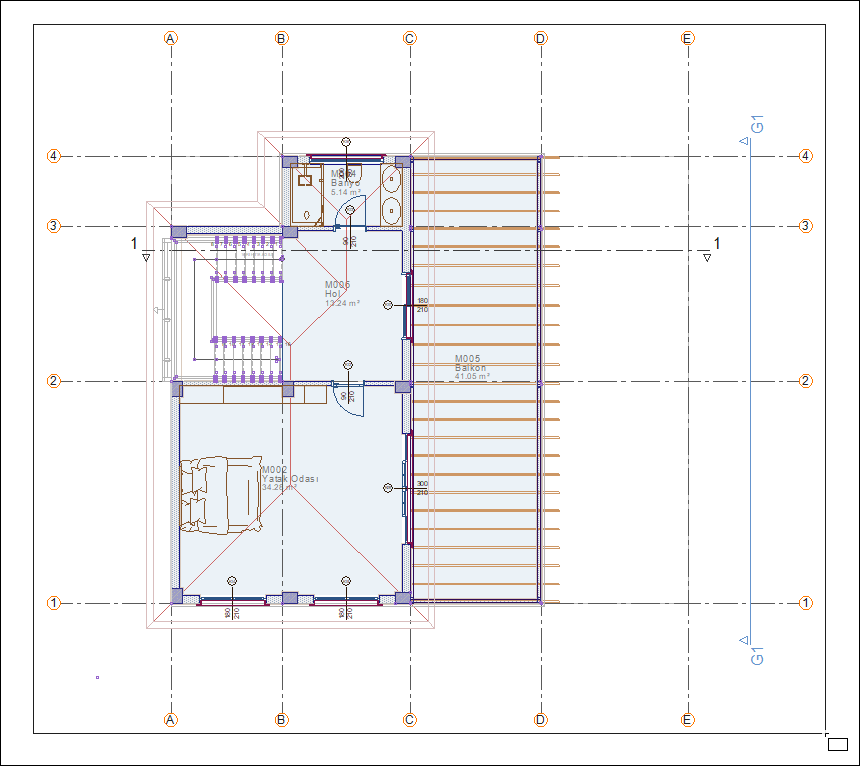

• Tamam butonuna tıkladığınız da zemin kat pafta bloğunuz oluşacaktır.

• 1-1 kesiti ve G1 görünüşünü de pafta bloğu olarak kaydedin.

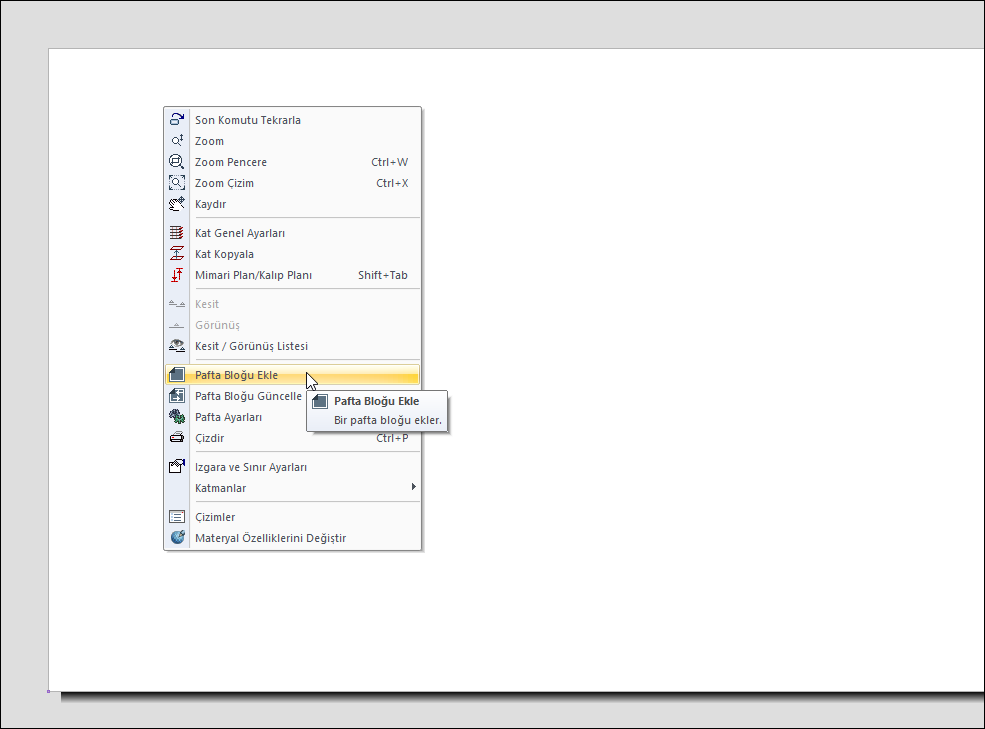

• Pafta sayfasına geçin. Farenin sağ tuşuna tıklayın.

• Açılan menüden Pafta bloğu ekle satırını tıklayın.

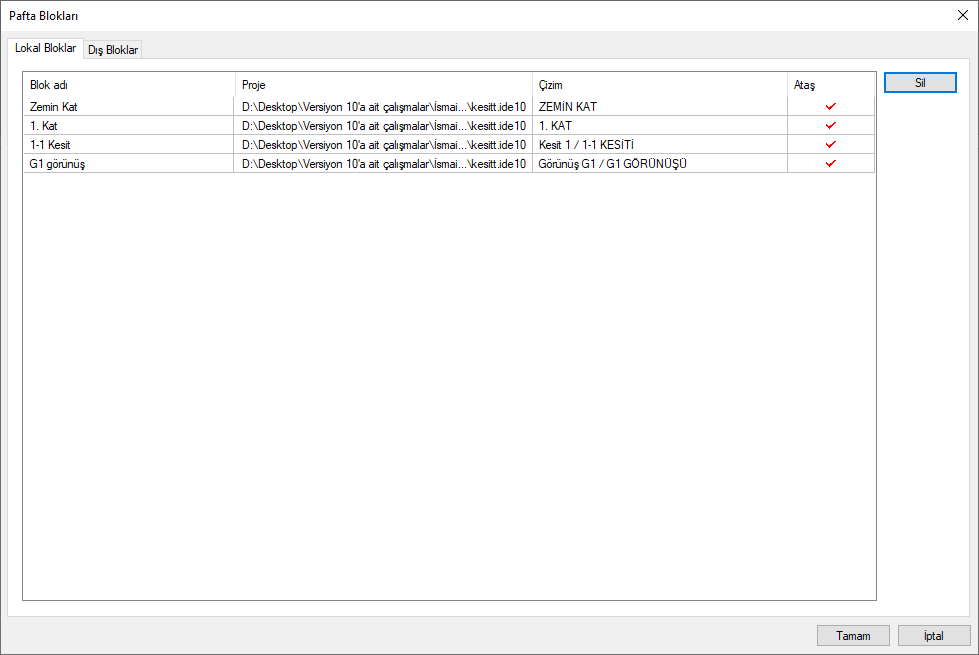

• Pafta blokları diyaloğundan Zemin Katı seçip tamam butonunu tıklayın.

• Pafta üzerinde pafta bloğunun öngörüntüsü belirecektir.

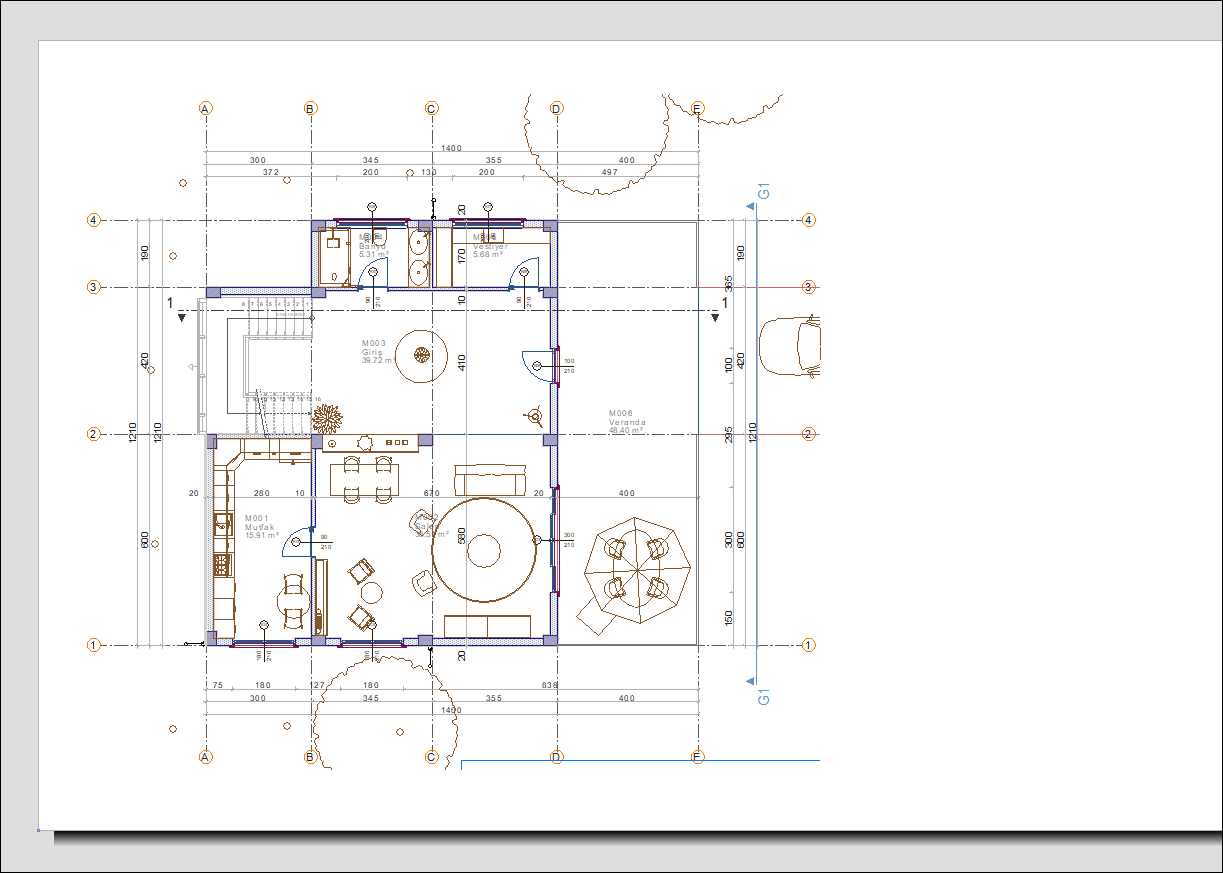

• Yerleştirmek istediğiniz noktaya farenin sol tuşu ile tıklayın. Zemin kat bloğu yerleşecektir.

• Pafta bloğu ekle komutunu tıklayın.

• Pafta blokları diyaloğundan 1. katı seçip tamam butonunu tıklayın.

• Pafta üzerinde pafta bloğunun öngörüntüsü belirecektir.

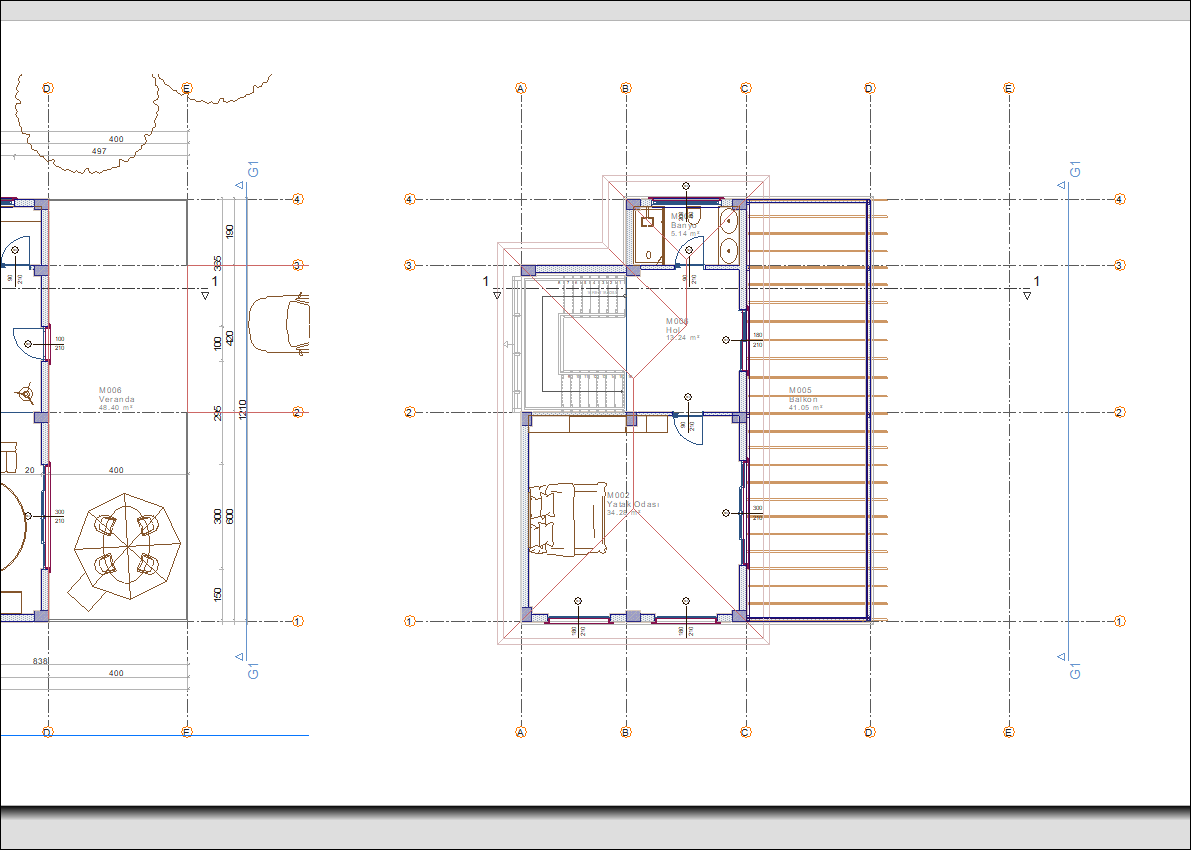

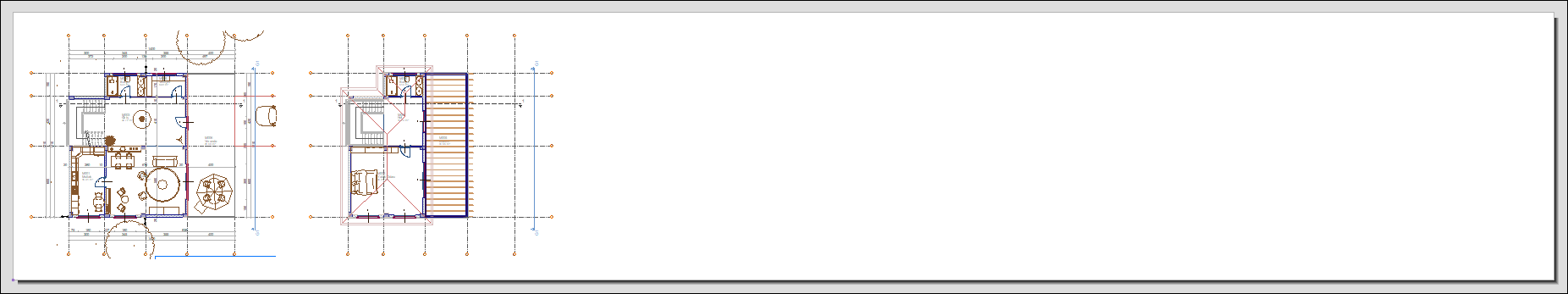

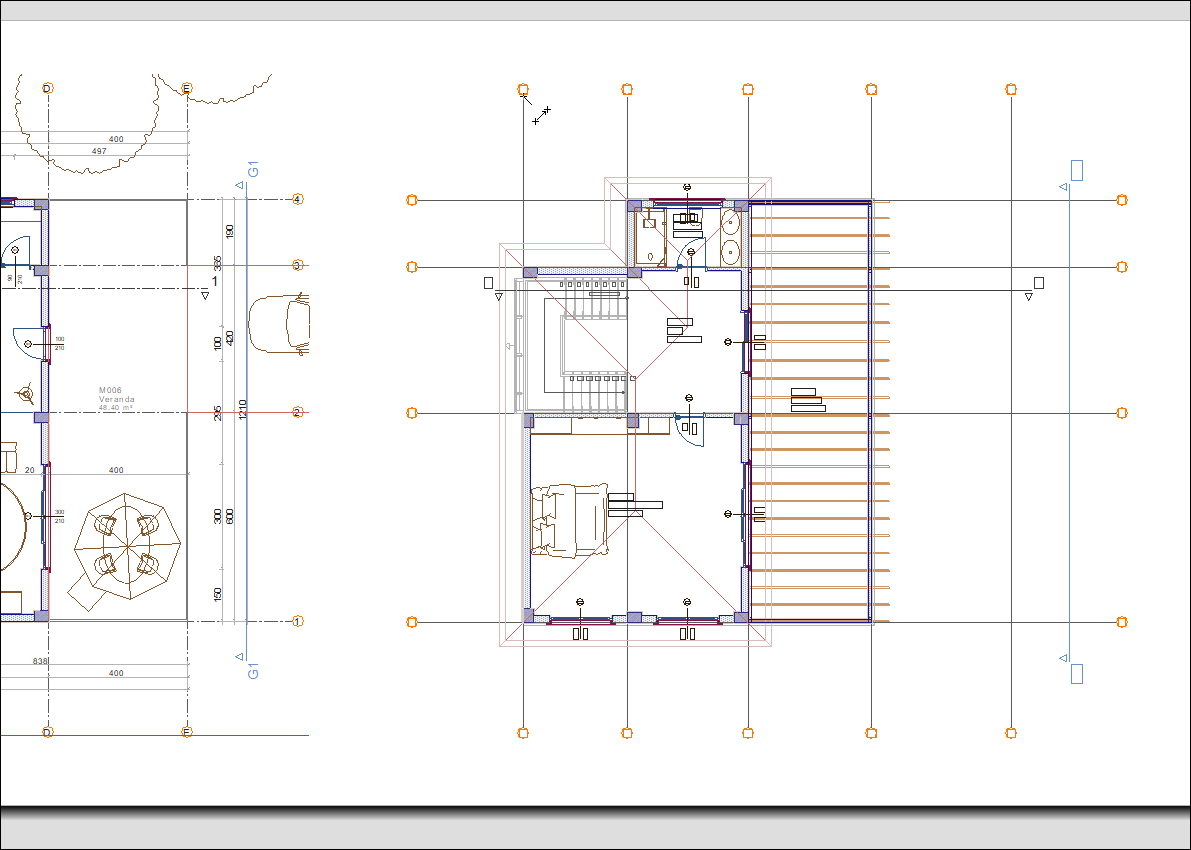

• Yerleştirmek istediğiniz noktaya farenin sol tuşu ile tıklayın. 1. kat bloğu yerleşecektir.

• Kesit ve görünüş bloklarını eklemeden önce paftanızın boyunu uzatmak için pafta ayarları komutuna girin.

• Yükseklik değerini 260 cm olarak değiştirin.

• Pafta boyu uzayacaktır.

• 1-1 kesiti ve G1 görünüş pafta bloklarını paftaya ekleyin.

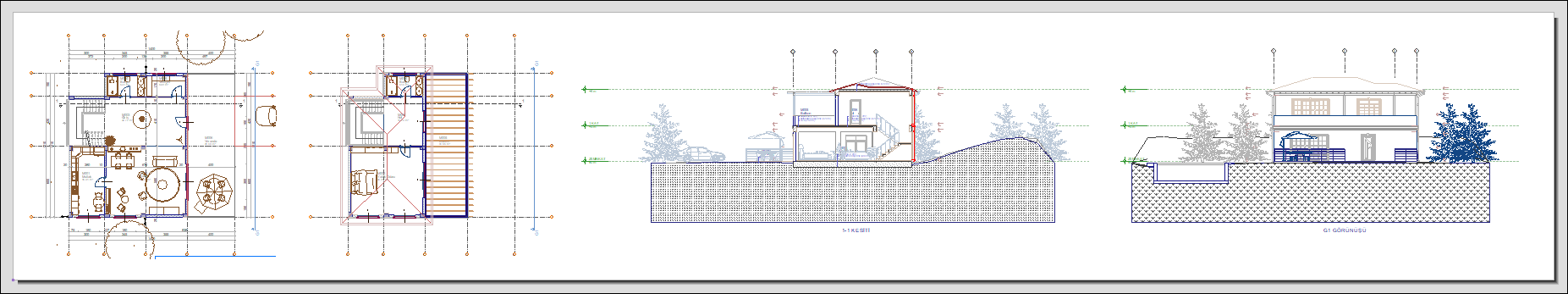

• Pafta tamamlandı.

Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
