Yağmur İniş Borusu Oluşturun

Bu bölümde yapı bilgi modellemesi kapsamında, mimari tasarımın oluk ve yağmur iniş borusunu oluşturun.

Yağmur iniş borusu oluşturun adlı proje dosyasında önceki adımlar uygulanmıştır. Dosyayı indirip bu başlıkta verilen adımları proje üzerinde uygulayabilirsiniz.

Yağmur İniş Borusu Oluşturun.cde

Oluk oluşturun.

  • Cephe menüsünden çatı oluğu komutunu tıklayın.

  • Profil objesi toolbarından Oluk 04 tipini seçin.

  • Farenizi çatı kenarının üzerine götürün.

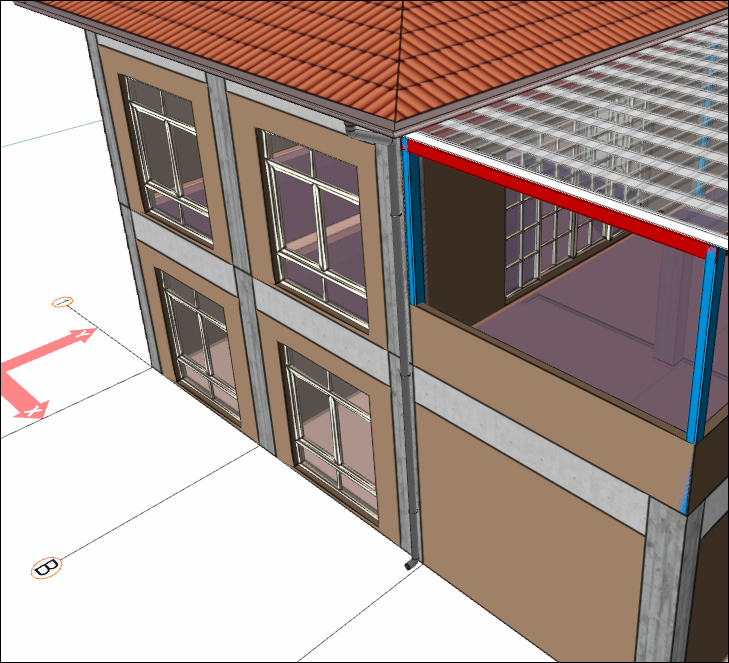

  • Farenin sol tuşuna tıkladığınızda çatı oluğu oluşacaktır. Klavyeden Esc tuşuna basıp komuttan çıkın.

Yağmur iniş borularını oluşturun.

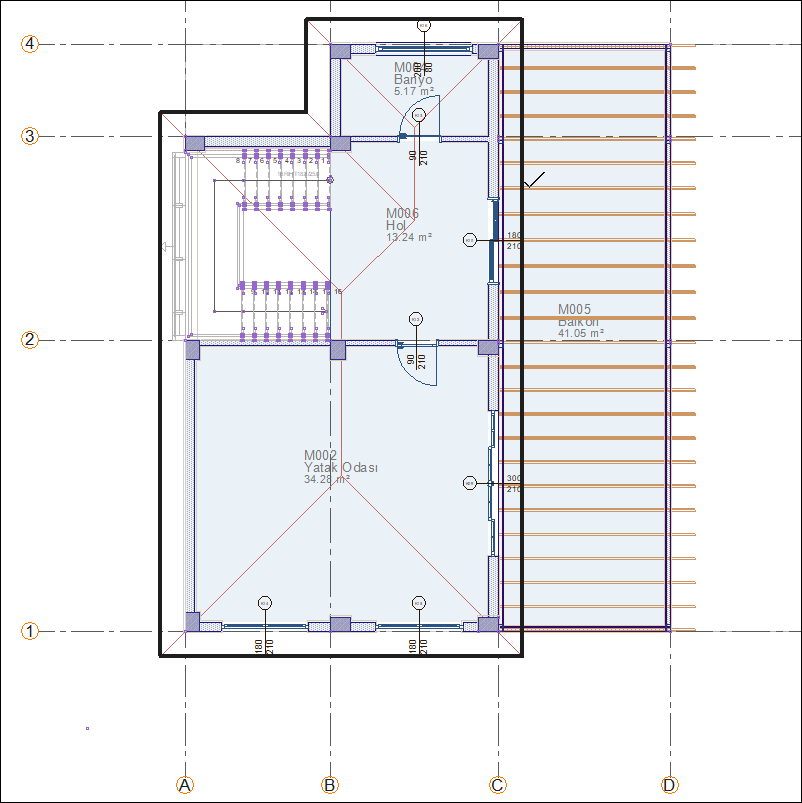

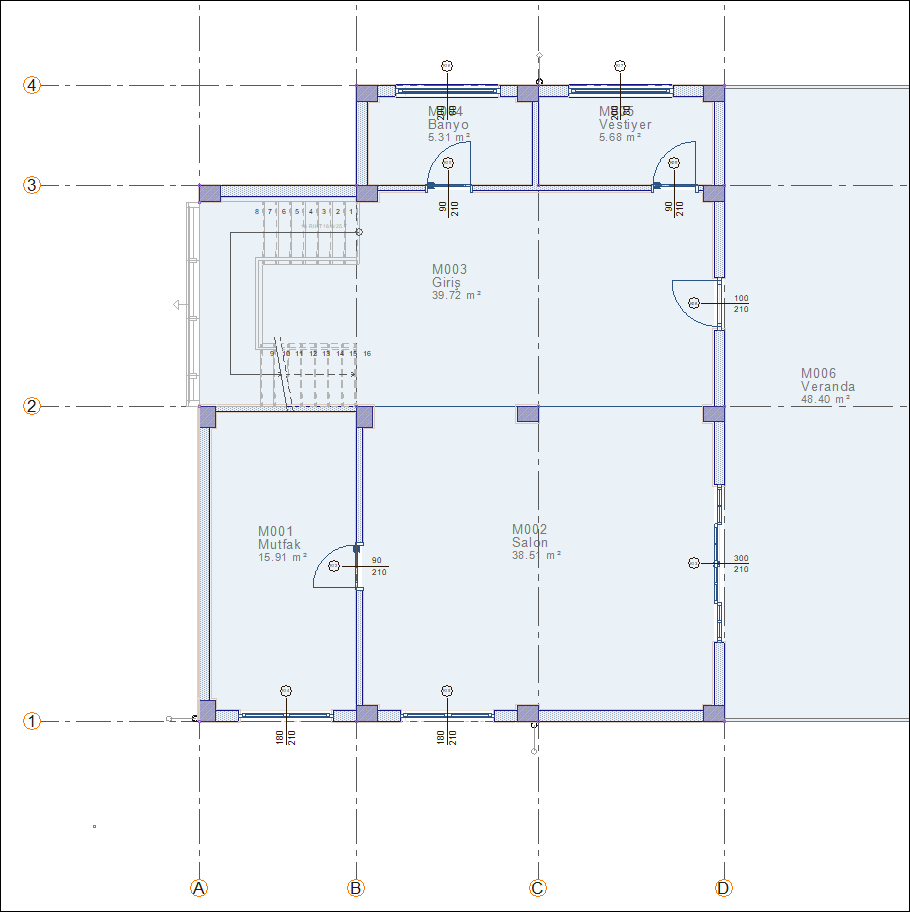

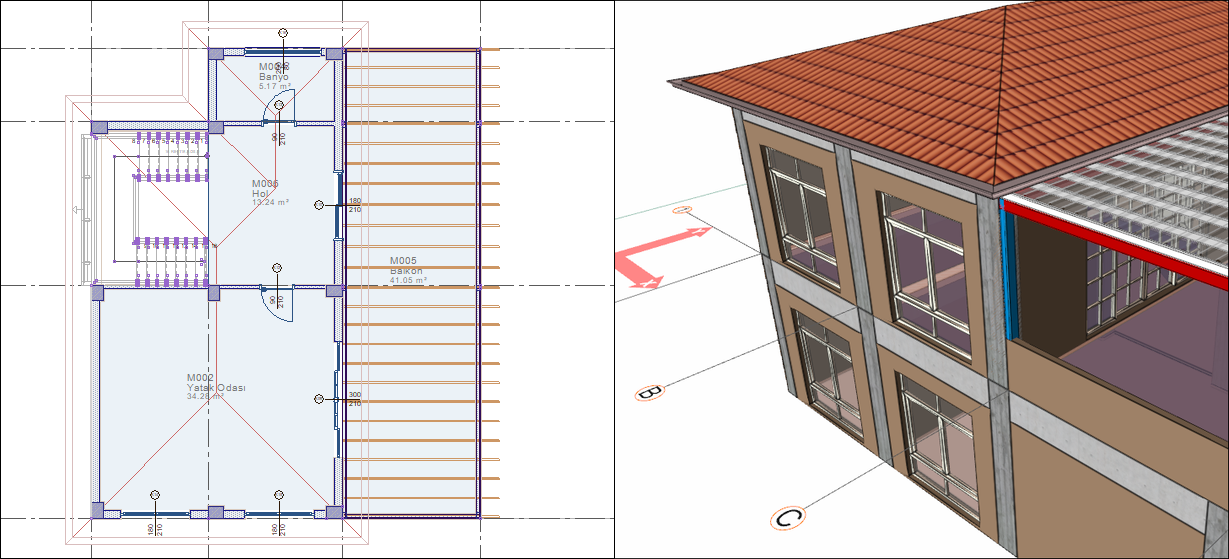

  • Zemin kat planı sayfasına geçin.

  • Giriş menüsünden yağmur iniş borusu komutuna tıklayın.

  • Yağmur iniş borusu toolbarında ayarlar ikonuna tıklayın. Yağmur iniş borusu ayarları diyaloğu açılacaktır.

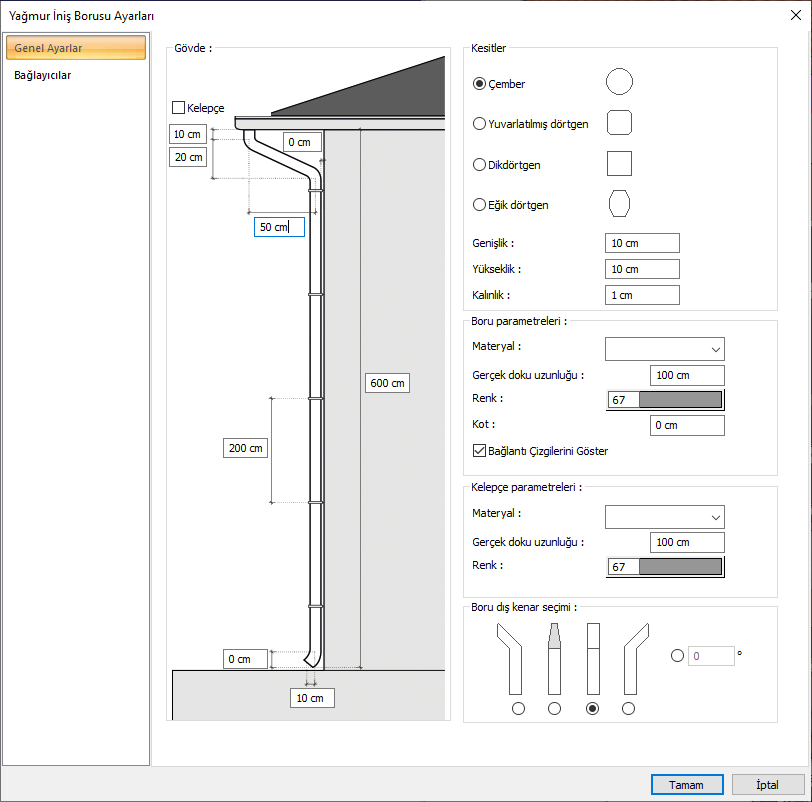

  • Aşağıdaki görselde yer alan değerleri girin.

  • Tamam butonuna tıklayarak diyaloğu kapadığınızda yağmur iniş borusunun öngörüntüsü oluşacaktır.

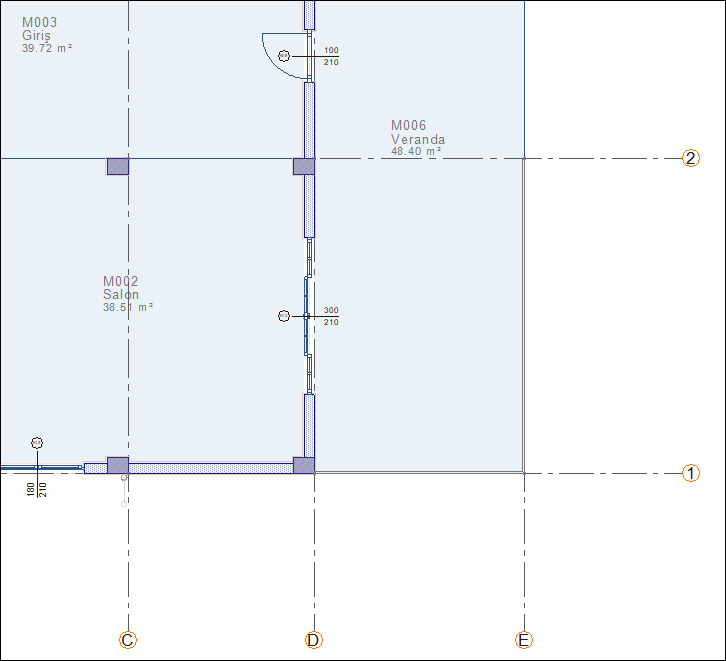

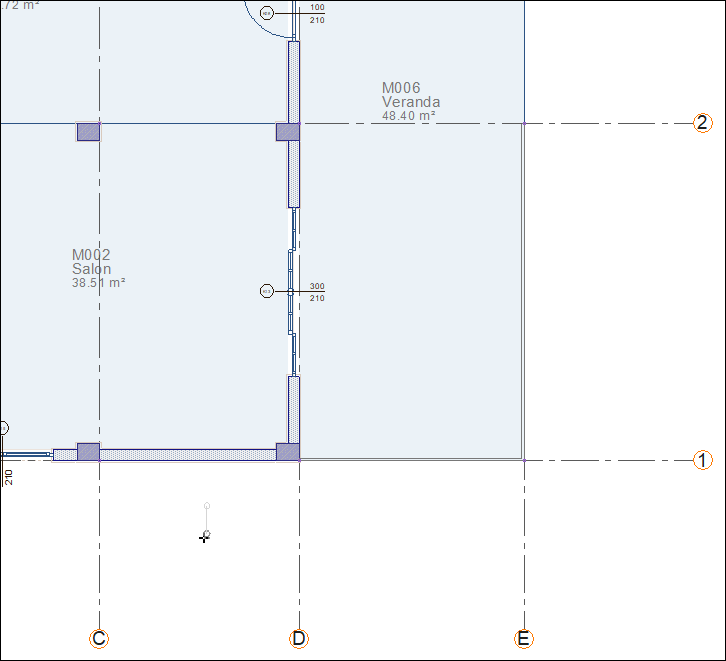

  • C-1 aks kesişimine tıklayın, yağmur iniş borusu oluşacaktır. Klavyeden Esc tuşuna basıp komuttan çıkın.

  • Yağmur iniş borusunu seçin ve döndür komutunu tıklayın.

  • Yağmur iniş borusu dış cepheye gelecek şekilde döndürün.

  • Yağmur iniş borusu oluşacaktır.

  • A-1 ve C-4 aks kesişimlerine yağmur iniş boruları yerleştirin.

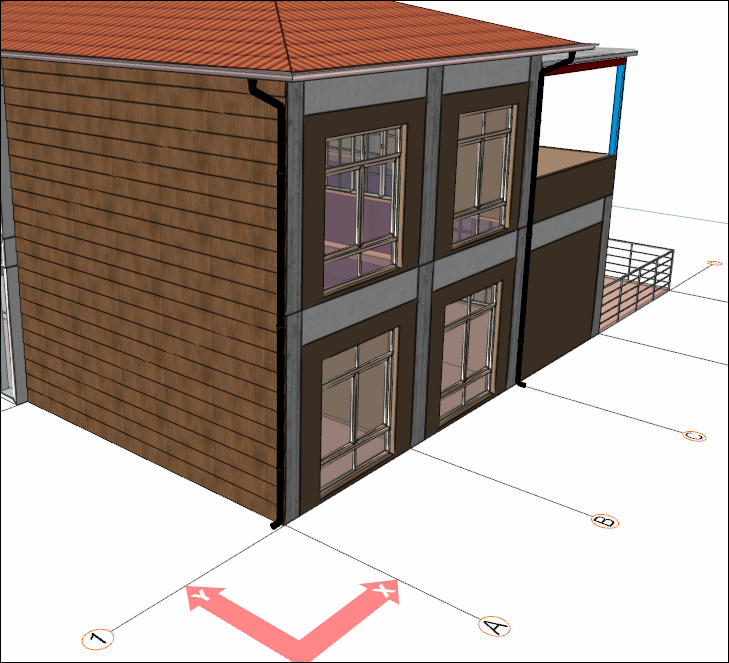

  • Oluk ve yağmur iniş boruları tamamlandı.


Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
