Çelik Kolonlar Oluşturun

Bu bölümde yapı bilgi modellemesi kapsamında, mimari tasarımın çelik kolonlarını oluşturun.

Çelik kolonlar oluşturun adlı proje dosyasında önceki adımlar uygulanmıştır. Dosyayı indirip bu başlıkta verilen adımları proje üzerinde uygulayabilirsiniz.

Çelik kolonlar oluşturun.cde

  • Çelik kolon komutuna tıklayın.

  • Çelik kolon toolbarı kesit listesinden RHS 100*150*4 kesitini seçin.

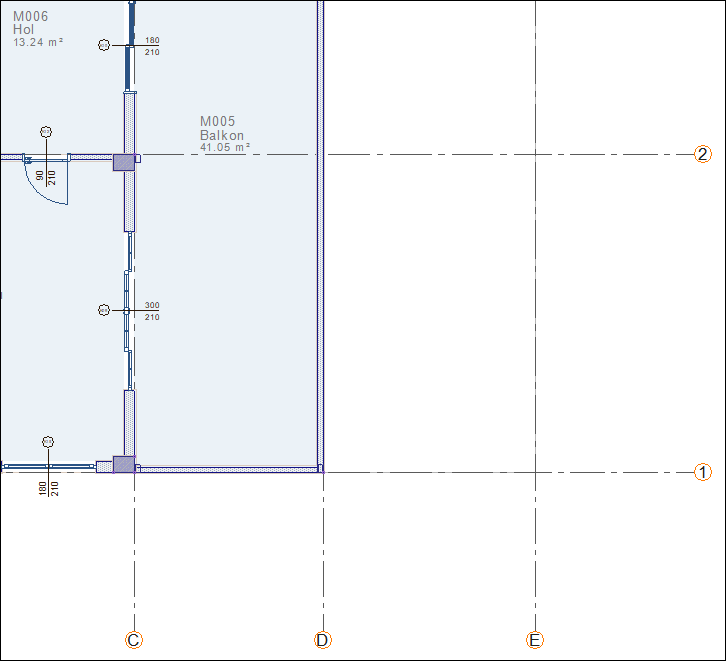

  • C-1 aks kesişimine tıklayın. Farenizi C-2 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı C aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.

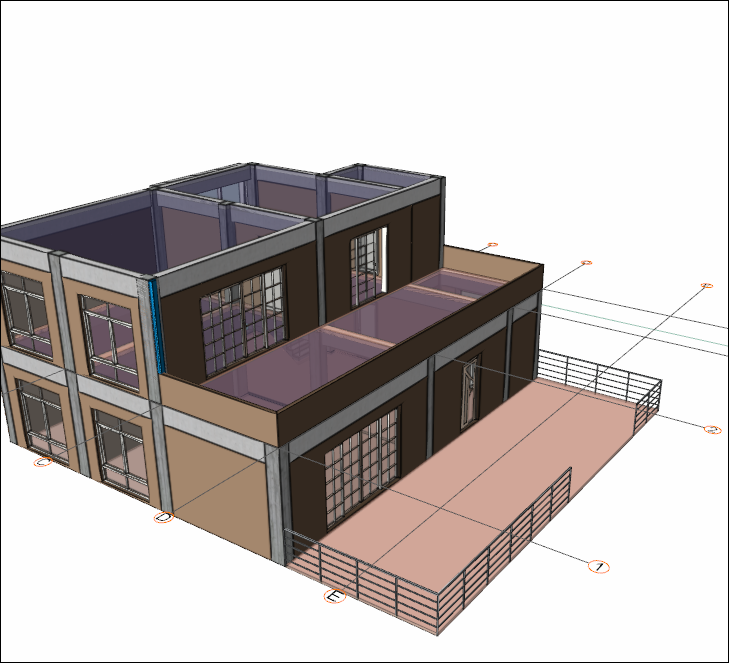

  • Çelik kolon oluşacaktır.


  • D-1 aks kesişimine tıklayın. Farenizi D-2 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı D aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.

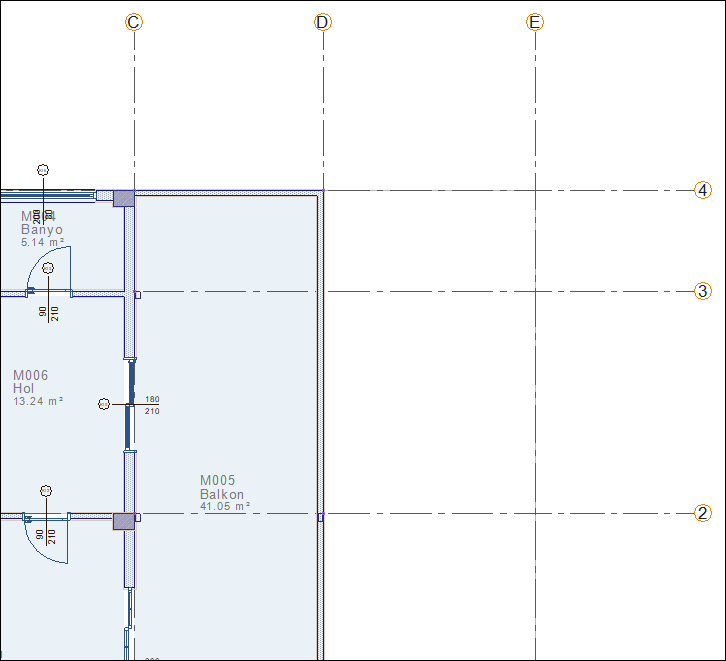

  • C-2 aks kesişimine tıklayın. Farenizi C-3 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı C aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.


  • D-2 aks kesişimine tıklayın. Farenizi D-3 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı D aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.

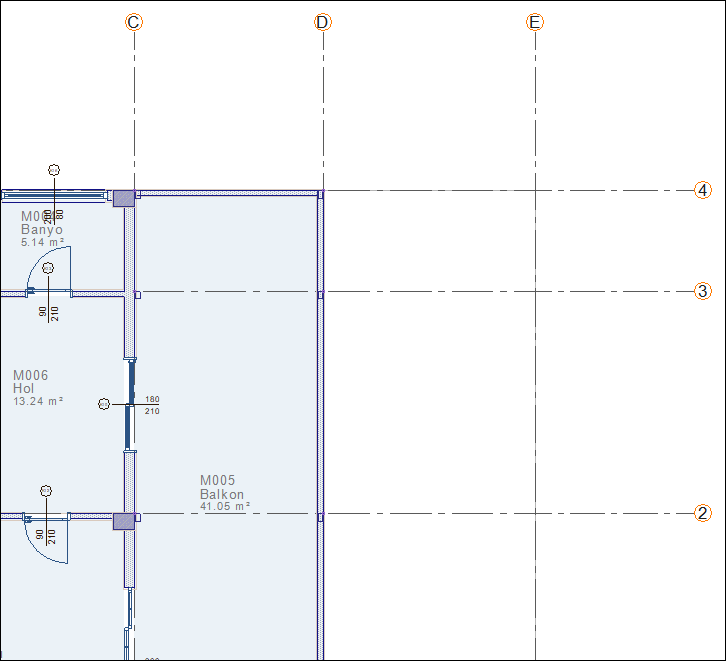

  • C-3 aks kesişimine tıklayın. Farenizi C-4 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı D aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.


  • D-3 aks kesişimine tıklayın. Farenizi D-4 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı D aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.


  • C-4 aks kesişimine tıklayın. Farenizi C-3 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı C aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.


  • D-4 aks kesişimine tıklayın. Farenizi D-3 aks kesişimi üzerine götürün.

  • Klavyeden boşluk tuşuna basarak kolon referans noktasını değiştirin ve kolonun 15 cm kenarı D aksına getirin. Farenin sol tuşa tıklayarak yerleştirin.


  • Çelik kolon oluşacaktır.


  • Klavyeden Esc tuşuna basıp komuttan çıkın.

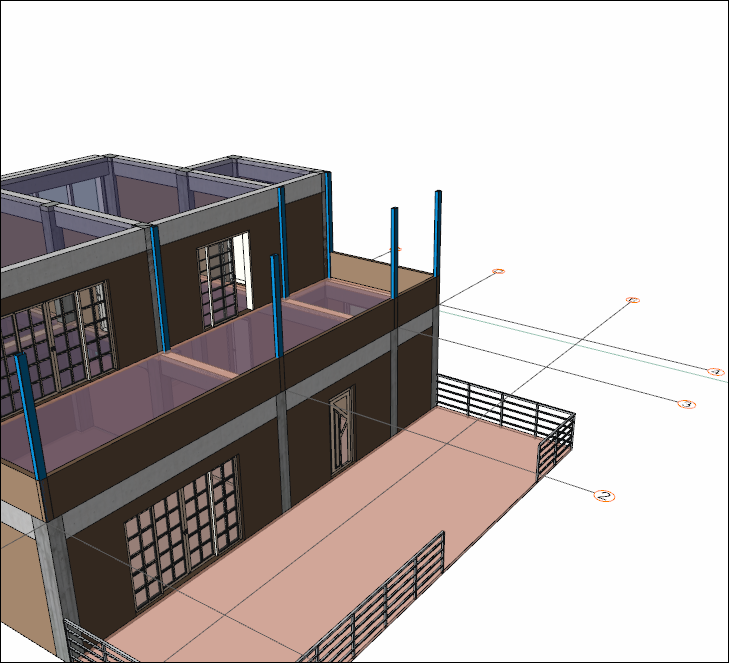

  • Çelik kolonlar tamamlandı.

Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
