Çatı Modelleme
Bu bölümde yapı bilgi modellemesi kapsamında, mimari tasarımın çatısını modelleyin.
Çatıyı oluşturun adlı proje dosyasında önceki adımlar uygulanmıştır. Dosyayı indirip bu başlıkta verilen adımları proje üzerinde uygulayabilirsiniz. |
Çatı komutuna girin.
Çatı toolbarında çatı eğimi için 30 değerini, sacak için 0.5 değerini girin.
![](../__attachments/1206976513/image-20201009-064400.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

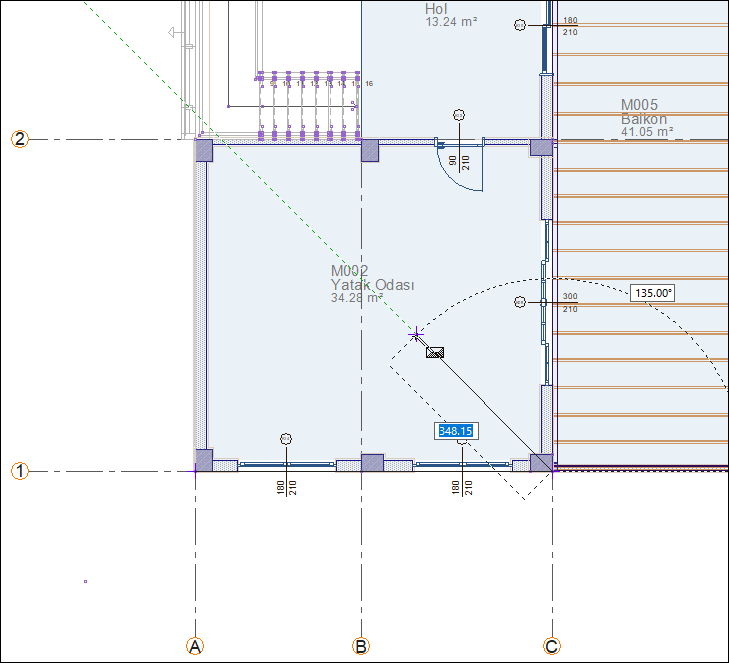

A-1 aks kesişimini sonra C-1 aks kesişimini tıklayın.

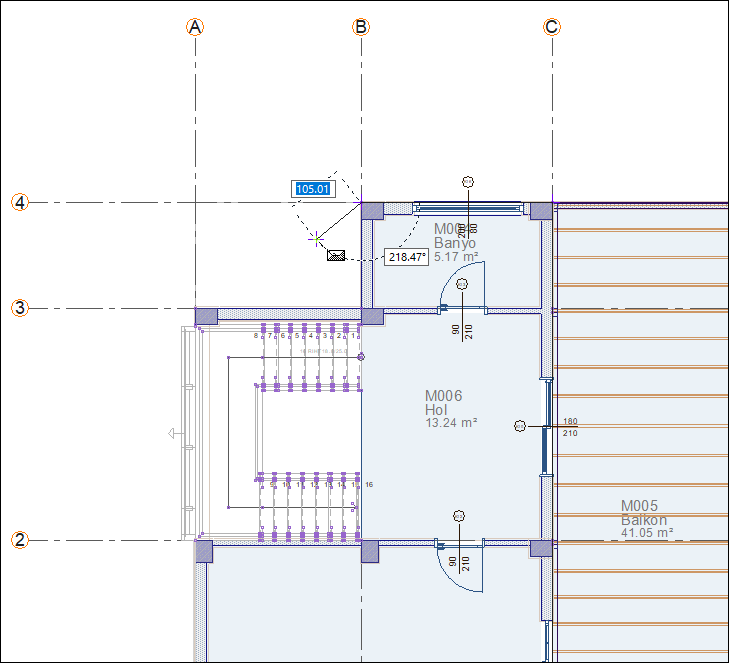

C-4 aks kesişimini sonra B-4 aks kesişimini tıklayın.
![](../__attachments/1206976513/image-20210531-142223.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

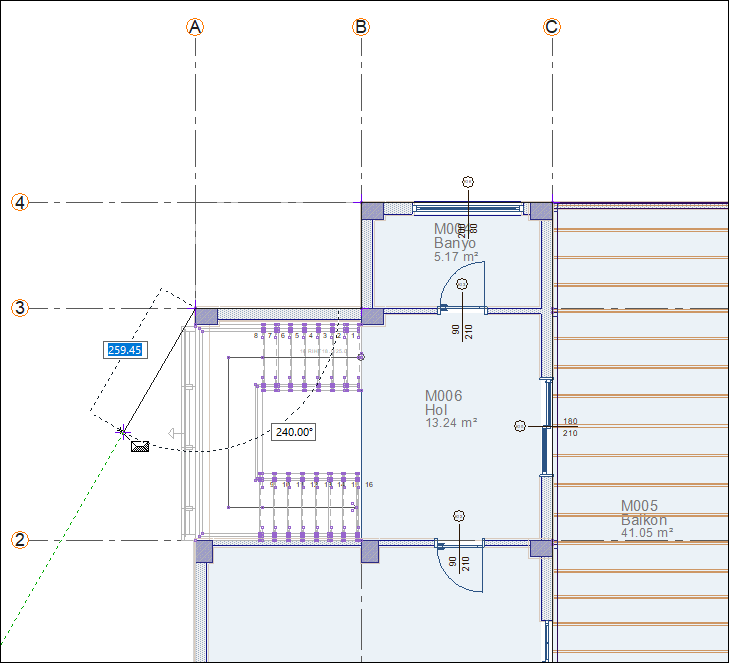

B-3 aks kesişimini sonra A-3 aks kesişimini tıklayın.
![](../__attachments/1206976513/image-20210531-142312.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

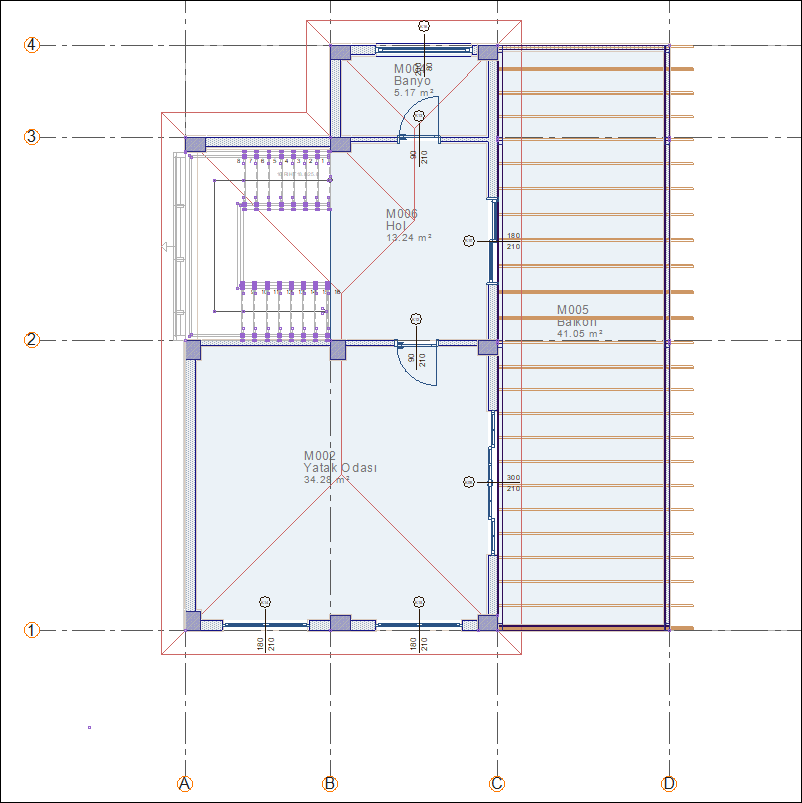

A -1 aks kesişimine tıklayın.
![](../__attachments/1206976513/image-20210531-142650.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

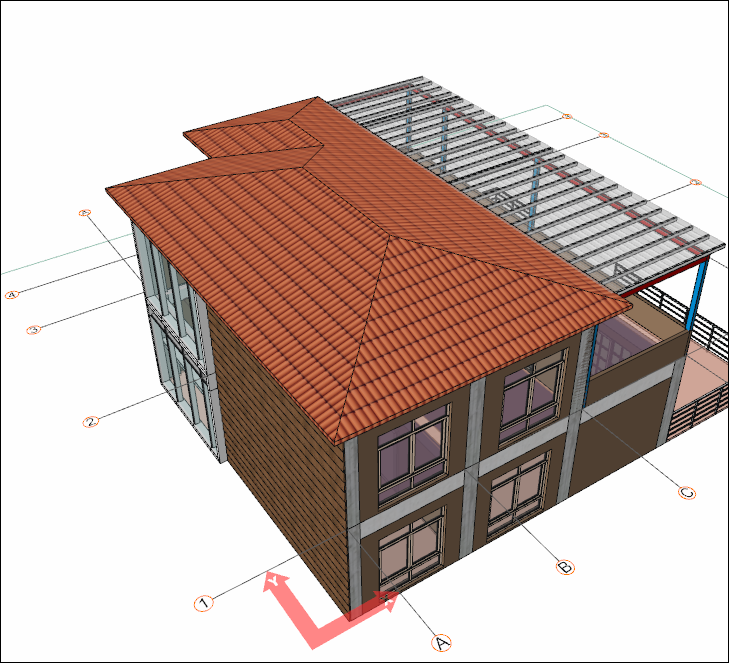

Çatınız oluşacaktır.
![](../__attachments/1206976513/image-20201014-124450.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

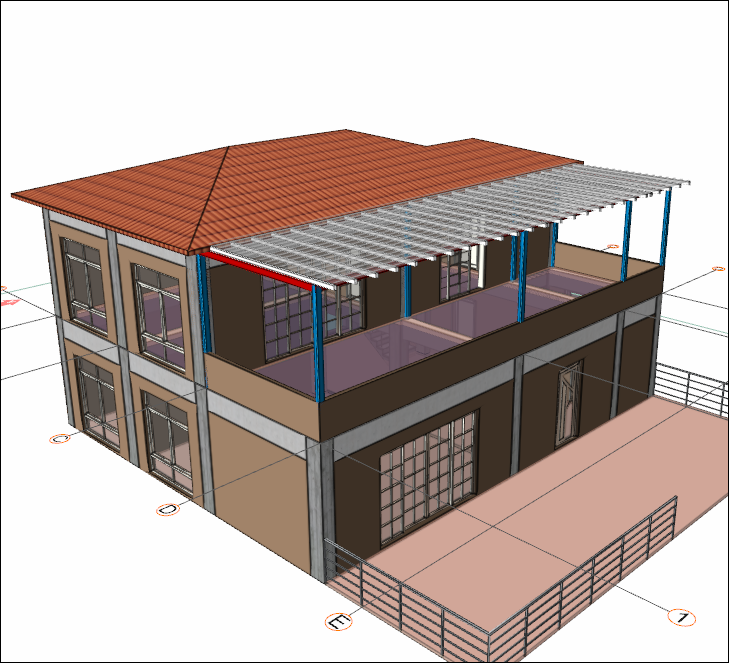

Çatıyla çelik kiriş ve aşıkların çakışmasını önlemek için çelik elemanların yükseklik ve kotlarını değiştirin.
![](../__attachments/1206976513/image-20201014-133121.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

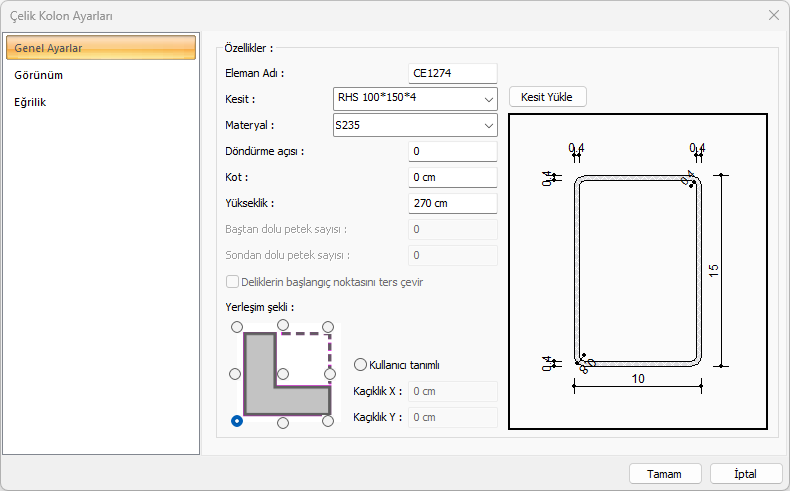

Çelik kolonları seçip bir tanesinin üzerine çift tıklayın. Çelik kolon ayarları diyaloğu açılacaktır.
Yükseklik değerini 270 cm girin. Tamam butonuna tıklayarak diyaloğu kapatın.
![image-20240717-062405.png](../__attachments/1206976513/image-20240717-062405.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

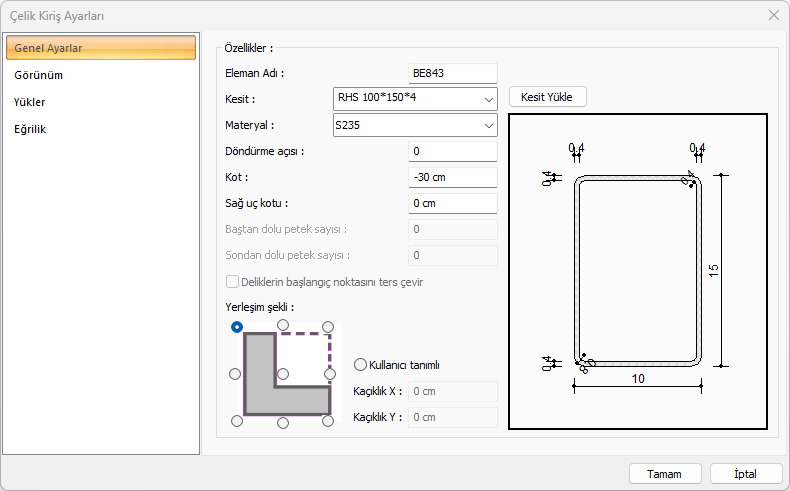

Çelik kirişleri seçip bir tanesinin üzerine çift tıklayın. Çelik kiriş ayarları diyaloğu açılacaktır.
Kot değerini -30 cm girin. Tamam butonuna tıklayarak diyaloğu kapatın.
![image-20240717-062455.png](../__attachments/1206976513/image-20240717-062455.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

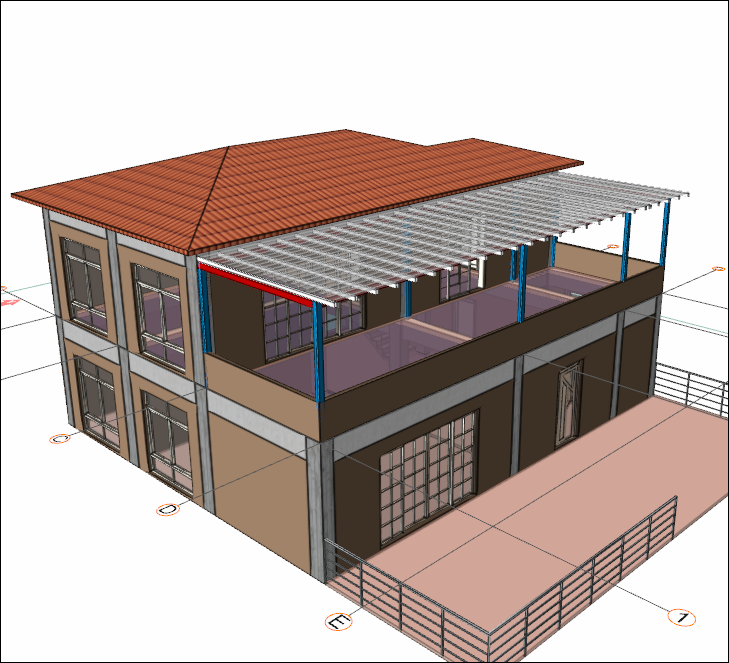

Çelik aşıkların kotu kirişlerle beraber düşecek, çatı ve çelik elemanlar çakışmayacaktır.
![](../__attachments/1206976513/image-20201014-133006.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Çatı tamamlandı.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
