Kiriş Açılımları Bölümü

Kiriş açılımlarına ait yazıların renk, büyüklük ve tip, pafta, tablo ve antet ayarları, benzer kat ayarları düzenlenir.

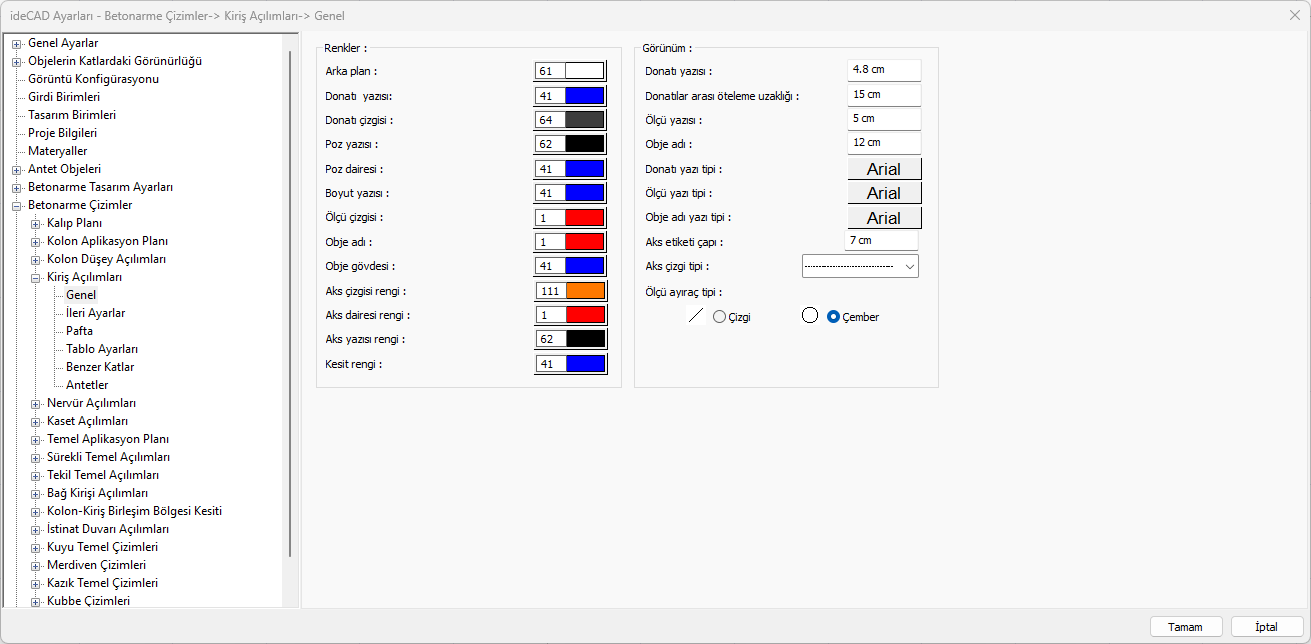

Genel Sekmesi


Özellikler - Renkler

Arka plan


Arka plan rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı yazısı


Donatı yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı çizgisi


Donatı çizgisinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Poz yazısı


Poz yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Poz dairesi


Poz dairesi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Boyut yazısı


Boyut yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgisi


Ölçü çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Obje adı


Obje adının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Obje gövdesi


Obje gövdesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Aks çizgisi rengi




Aks çizgisi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Aks dairesi rengi




Aks dairesi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Aks yazısı rengi




Aks yazı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kesit rengi


Kesit rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Özellikler - Görünüm

Donatı yazısı


Donatı yazısının yüksekliği girilir.

Donatılar arası öteleme mesafesi


İki donatı yazısı arasındaki mesafe girilir.

Ölçü yazısı


Ölçü yazısının yüksekliği girilir.

Obje adı


Obje adının yüksekliği girilir.

Donatı yazı tipi


Donatı yazı tipi seçilir.

Ölçü yazı tipi


Ölçü yazı tipi seçilir.

Obje adı yazı tipi


Obje adı yazı tipi seçilir.

Aks etiketi çapı


Aks etiketi yarıçapı girilir.

Aks çizgi tipi


Aks çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir.

Ölçü ayıraç tipi


Ölçü ayraç tipi seçilir.

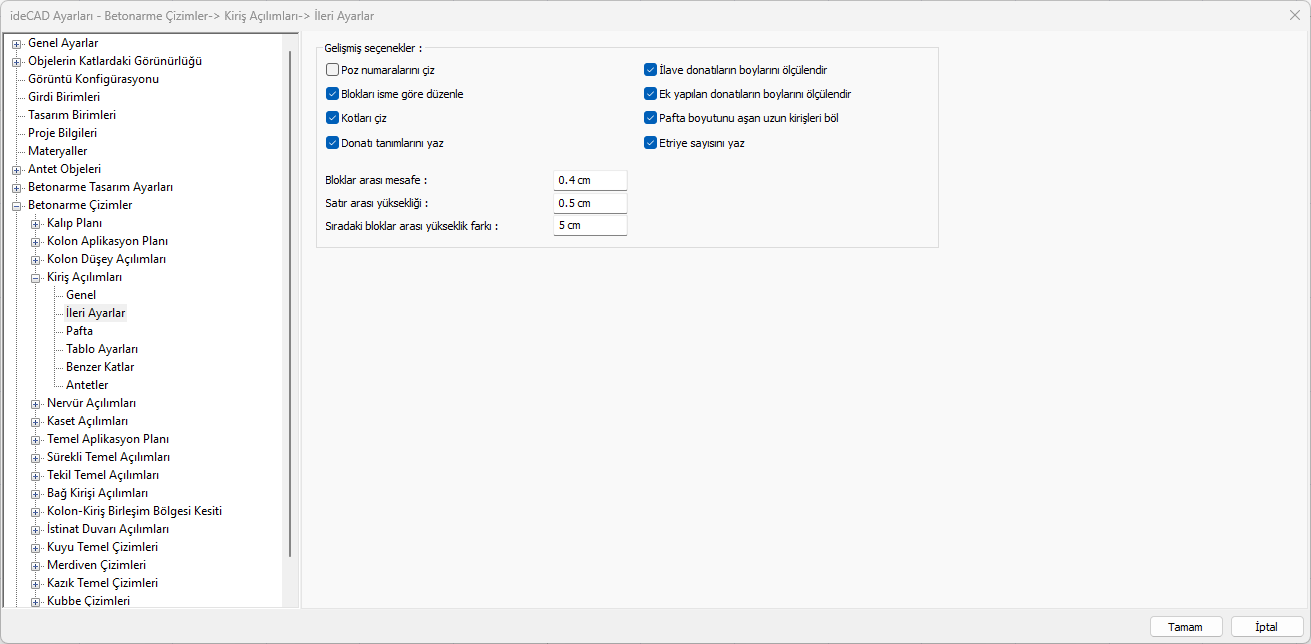

İleri Ayarlar Sekmesi


Özellikler

Poz numaralarını çiz


İşaretlenirse, çizimlerde poz numaraları gösterilir. İşaretlenmezse gösterilmez.

Blokları isme göre düzenle


Açılımlarda, objeler paftaya yerleştirme yapılırken eleman isimlerine göre yerleştirilmek isteniyorsa işaretlenir. işaretlenmezse, açılımlar paftanın en ekonomik kullanılması ilkesine göre yerleştirilir. İsim dikkate alınmaz. İsimler karışık olabilir. Obje isimleri; örneğin kirişten bahsediliyorsa, K101, K104 v.b. gibi isimleridir. Açılım ise, kiriş açılımı, temel açılımı, nervür açılımı v.b’dir.

Kotları çiz


İşaretlenirse, çizimlerde kotlar gösterilir. İşaretlenmezse gösterilmez.

Donatı tanımlarını yaz


İşaretlenirse, çizimlerde donatı tanımları gösterilir. İşaretlenmezse gösterilmez.

İlave donatıların boylarını ölçülendir


İşaretlenirse, çizimlerde ilave donatıların boyları ölçülendirilir.

Ek yapılan donatıların boylarını ölçülendir


İşaretlenirse, çizimlerde ek yapılan donatıların boyları ölçülendirilir.

Pafta boyutunu aşan uzun kirişleri böl


İşaretlenirse, çizimlerde pafta boyutunu aşan uzun kirişler bölünür.

Etriye sayısını yaz


İşaretlenirse, çizimlerde etriye sayıları yazılır.

Bloklar arası mesafe


Bloklar arası minimum yatay mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

Satır arası yüksekliği


Bloklar arası minimum dikey mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

Sıradaki bloklar arasındaki yükseklik farkı


Sıradaki(dikey doğrultuda) bulunan her bir bloğun maksimum yükseklik farkı girilir.  Yerleştirilecek bloğun yüksekliği ile daha önce yerleştirilmiş bloğun yüksekliği arasındaki fark, bu satıra yazılan değerden küçük ise yerleşim yapılır. Büyük ise yerleşim yapılmaz.  Bir sonraki sıraya bırakılır. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

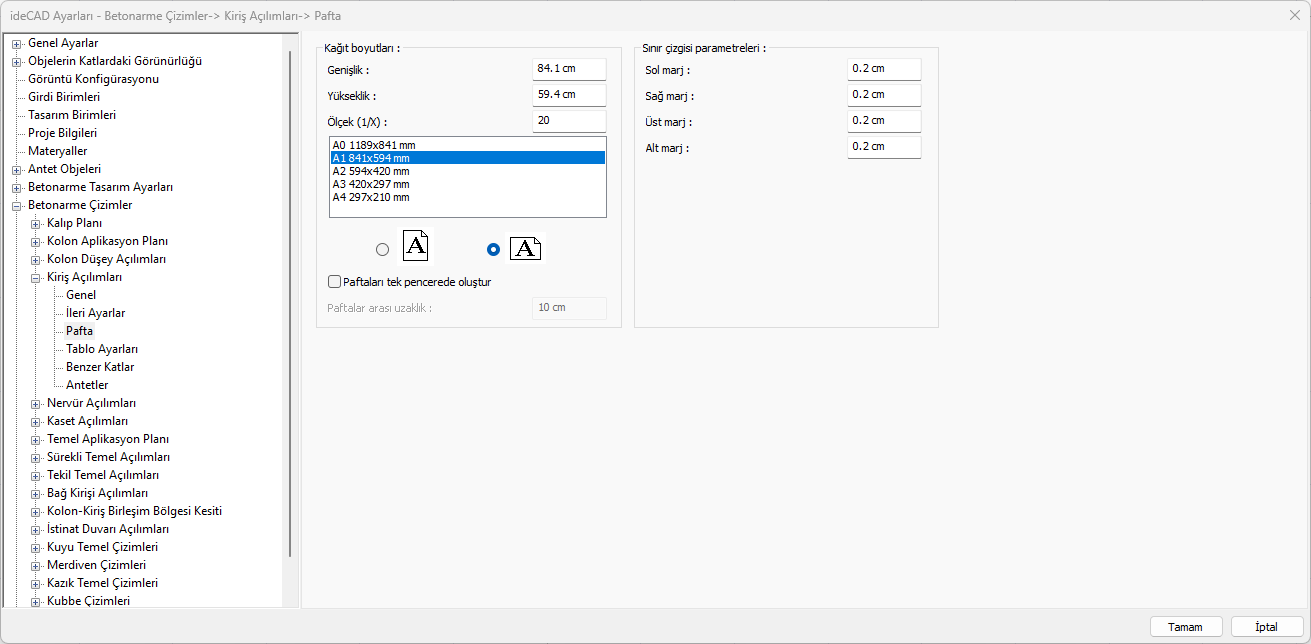

Pafta Sekmesi


Özellikler

Genişlik


Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta eni değeri de girilebilir.

Yükseklik


Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta boyu değeri de girilebilir.

Ölçek


Açılımlar hangi ölçekte çizilecekse o değer girilir.

Standart pafta boyutları


Standart pafta boyutları listelenir. Listeden pafta boyutu seçilebildiği gibi, genişlik ve yükseklik değeri girilerek de pafta boyutları belirlenebilir.

Dikey/Yatay kullanım


Paftanın yatay ya da dikey kullanılacağı belirlenir.

Paftaları tek pencerede oluştur


Seçenek işaretlenerek paftaların tek pencerede oluşması sağlanır.

Paftalar arası uzaklık


Yan yana oluşturulacak paftalar arasındaki mesafe girilir.

Sol marj


Pafta sınırının aks sınırından sol tarafa olan uzaklığı girilir.

Sağ marj


Pafta sınırının aks sınırından sağ  tarafa olan uzaklığı girilir.

Üst marj


Pafta sınırının aks sınırından üst tarafa olan uzaklığı girilir.

Alt marj


Pafta sınırının aks sınırından alt tarafa olan uzaklığı girilir.

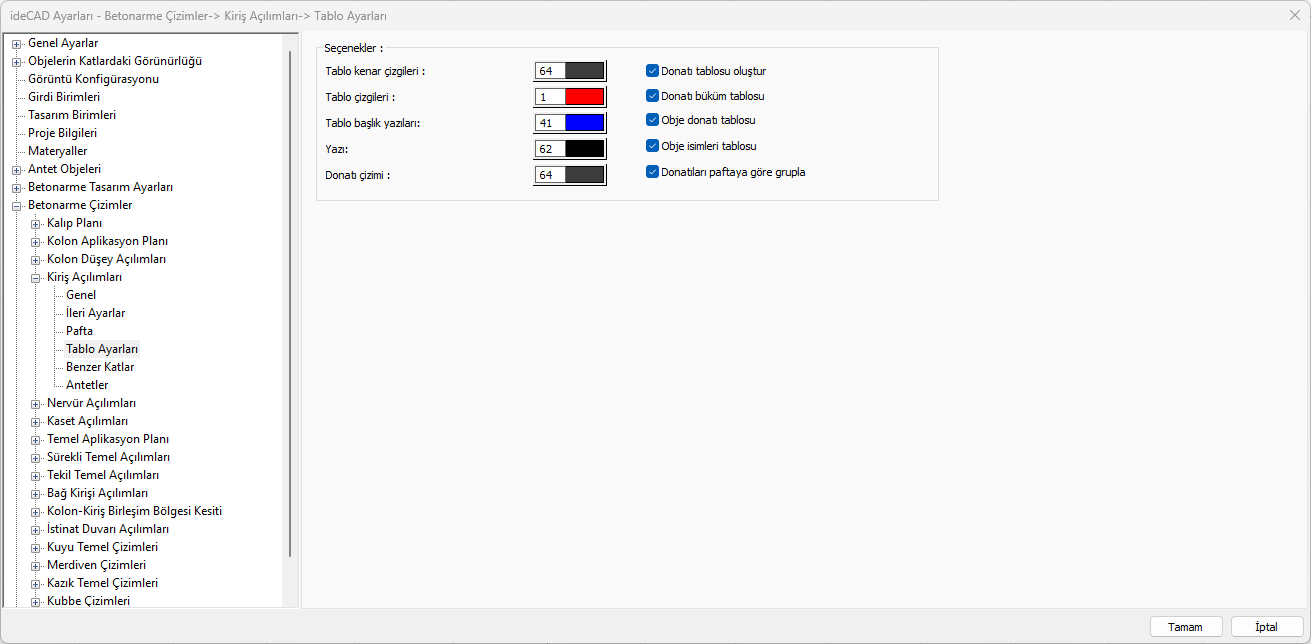

Tablo Ayarları Sekmesi


Özellikler

Tablo kenar çizgileri


Tablo kenar çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Tablo çizgileri


Tablo çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Tablo başlık yazıları


Tablo başlık yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı


Tablo yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı çizimi


Donatı çizimi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

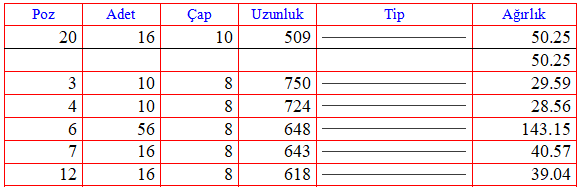

Donatı tablosu oluştur


İşaretlenirse, donatılar tiplere ayrılır ve adedi, çapı, boyu, tipi ve ağırlıklarını belirten bir tablo oluşturularak donatı metrajı çizimde gösterilir.


Donatı büküm tablosu oluştur


İşaretlenirse, donatılar büküm tiplerine ayrılır ve adedi, çapı, boyu, tipini belirten bir tablo oluşturularak büküm çizimde gösterilir.

Obje donatı tablosu


İşaretlenirse, obje donatı tablosu oluşturularak çizimde gösterilir.

Obje isimleri tablosu


İşaretlenirse, obje isimleri tablosu oluşturularak çizimde gösterilir.

Donatıları paftaya göre grupla


İşaretlenirse, donatılar paftaya göre gruplanarak çizimde gösterilir.

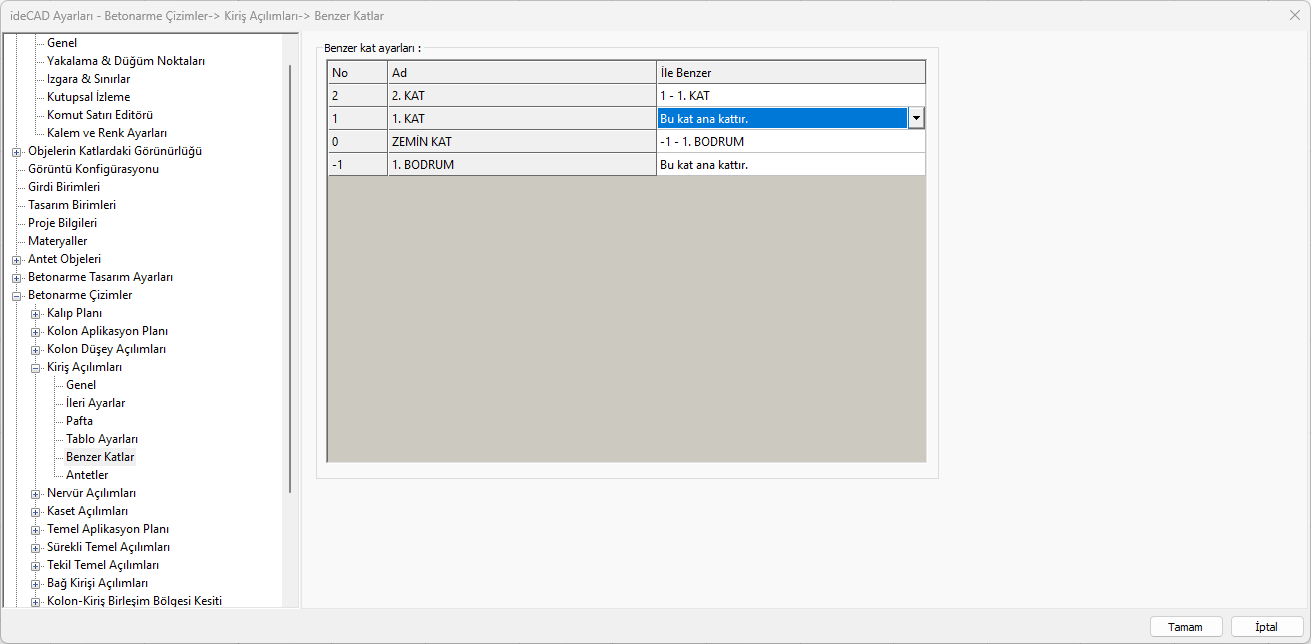

Benzer Katlar Sekmesi


Özellikler

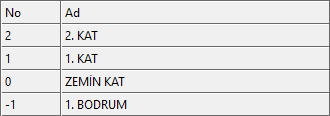

No ve İsim


Kat numaraları ve isimleri listelenir

ile benzer


Listeden benzer ve ana kat olarak tanımlanır.

Benzer kat kiriş açılımları düzenlenirken seçilen ana katın en gayri müsait olanı seçilmelidir. Aksi takdirde ana katta olmayıp üst katlarda mevcut olan donatılar çizimlerde görünmeyecektir. Betonarme diyalogları veya raporlardan kiriş donatıları kontrol edilerek ana kat belirlenmelidir.

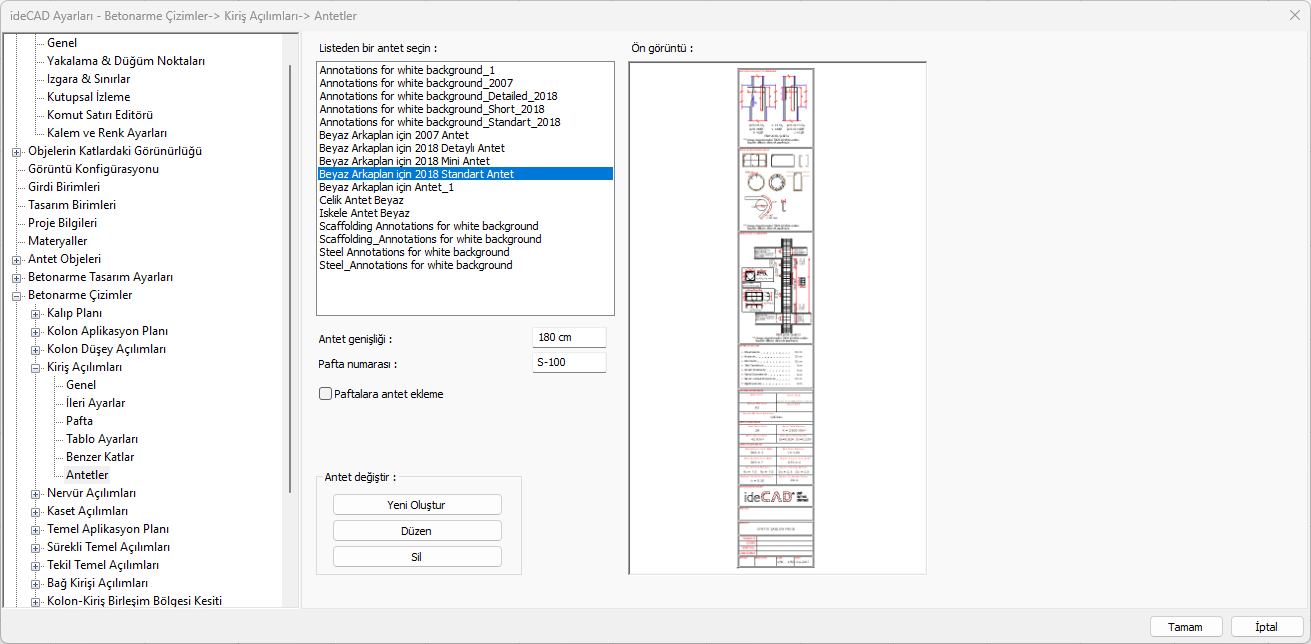

Antetler Sekmesi


Özellikler

Listeden bir antet seçin


Tanımlı antetler listelenir.

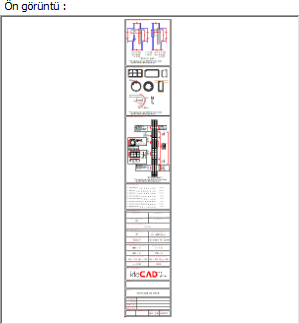

Ön görüntü


Listeden seçilen antetin öngörüntüsü yer alır.

Antet genişliği


Antet genişliği belirlenir.

Pafta Numarası


Pafta numarası belirlenir.

Yeni Oluştur


Yeni antet oluşturulur.

Düzen


Antet Düzeni seçilir.

Sil


Antet silinir.

Paftalara antet ekleme


İşaretlenirse paftalara antet eklenmez.
