Kaset Açılımları Bölümü
Kaset açılımlarına ait yazıların renk, büyüklük ve tip, pafta ve tablo ayarları düzenlenir.
Genel Ayarlar Sekmesi

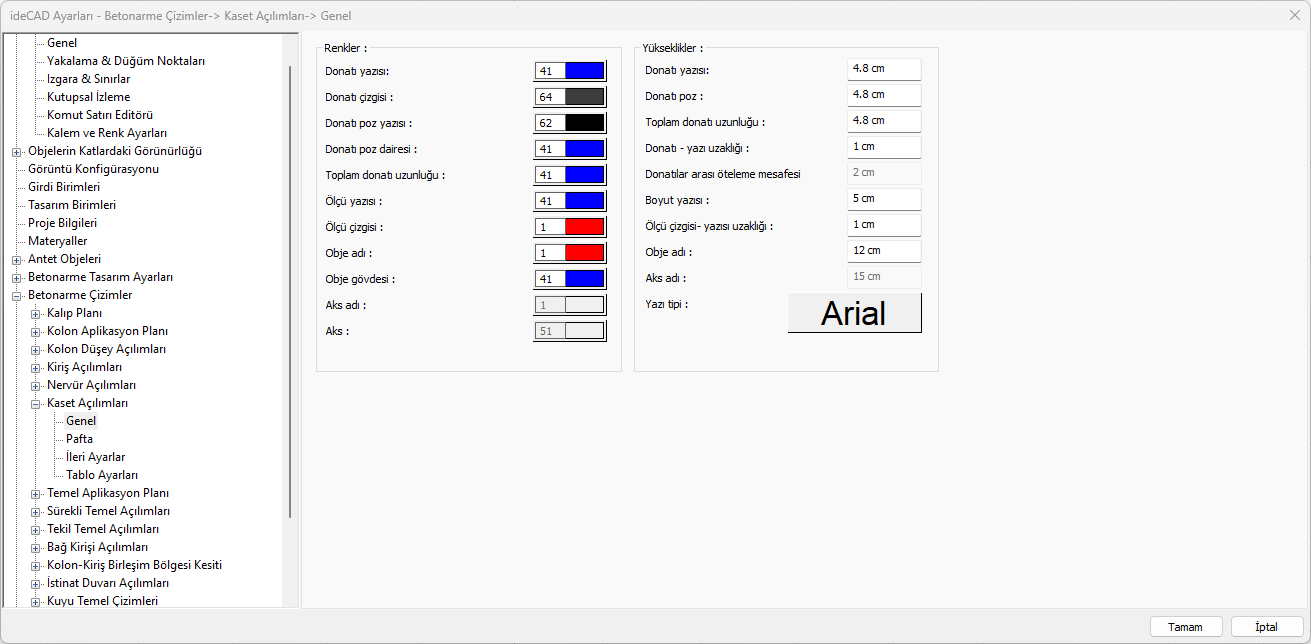

![](../__attachments/2359100249/image-20231025-100755.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler - Renkler |
Donatı yazısı ![]() Donatı yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı çizgisi ![]() Donatı çizgisinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı poz yazısı ![]() Donatı poz yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı poz dairesi ![]() Donatı poz dairesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Toplam donatı uzunluğu ![]() Toplam donatı uzunluğunun rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Ölçü yazısı ![]() Ölçü yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Ölçü çizgisi ![]() Ölçü çizgisinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Obje adı ![]() Obje adının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Obje gövdesi ![]() Obje gövdesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Özellikler - Yükseklikler |
---|
Donatı yazısı ![]() Donatı yazısının yüksekliği girilir. |
Donatı poz ![]() Donatı poz yazısının yüksekliği girilir. |
Toplam donatı uzunluğu ![]() Toplam donatı uzunluğu yazısının yüksekliği girilir. |
Donatı - yazı uzaklığı ![]() Donatı ile yazı arasındaki mesafe girilir. |
Boyut yazısı ![]() Boyut yazısının yüksekliği girilir. |
Ölçü çizgisi - yazı uzaklığı ![]() Ölçü çizgisi ile yazı arasındaki mesafe girilir. |
Obje adı ![]() Obje adının yüksekliği girilir. |
Yazı tipi ![]() Yazıların yazı tipi seçilir. |
Pafta Sekmesi

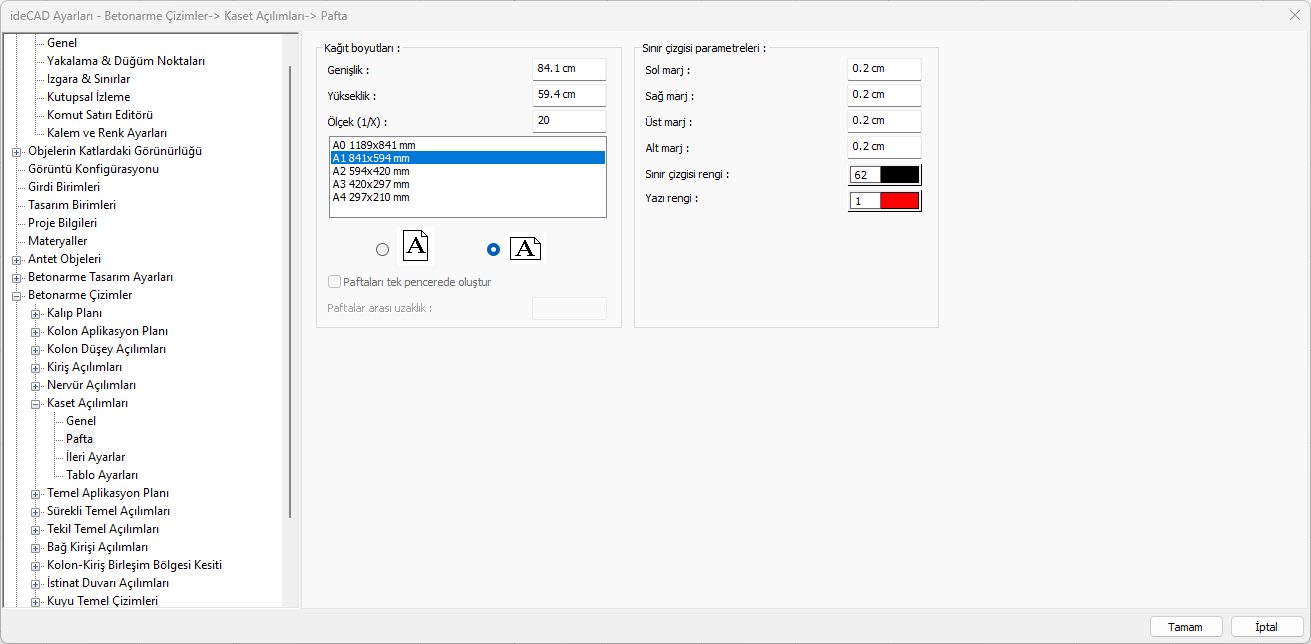

![](../__attachments/2359100249/image-20231025-101335.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Genişlik ![]() Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta eni değeri de girilebilir. |
Yükseklik ![]() Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta boyu değeri de girilebilir. |
Ölçek ![]() Açılımlar hangi ölçekte çizilecekse o değer girilir. |
Standart pafta boyutları ![]() Standart pafta boyutları listelenir. Listeden pafta boyutu seçilebildiği gibi, genişlik ve yükseklik değeri girilerek de pafta boyutları belirlenebilir. |
Dikey/Yatay kullanım ![]() Paftanın yatay ya da dikey kullanılacağı belirlenir. |
Paftaları tek pencerede oluştur ![]() Seçenek işaretlenerek paftaların tek pencerede oluşması sağlanır. |
Paftalar arası uzaklık ![]() Yan yana oluşturulacak paftalar arasındaki mesafe girilir. |
Sol marj ![]() Pafta sınırının aks sınırından sol tarafa olan uzaklığı girilir. |
Sağ marj ![]() Pafta sınırının aks sınırından sağ tarafa olan uzaklığı girilir. |
Üst marj ![]() Pafta sınırının aks sınırından üst tarafa olan uzaklığı girilir. |
Alt marj ![]() Pafta sınırının aks sınırından alt tarafa olan uzaklığı girilir. |
Sınır çizgisi rengi ![]() Çerçeve rengini, tıkladığınızda ekrana çıkan renk paletinden seçebilirsiniz. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli yazıcılarda kullanılır. |
Yazı rengi ![]() Paftanın altına yazılan yazının rengini, tıkladığınızda ekrana çıkan renk paletinden seçebilirsiniz. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli yazıcılarda kullanılır. |
İleri Ayarlar Sekmesi

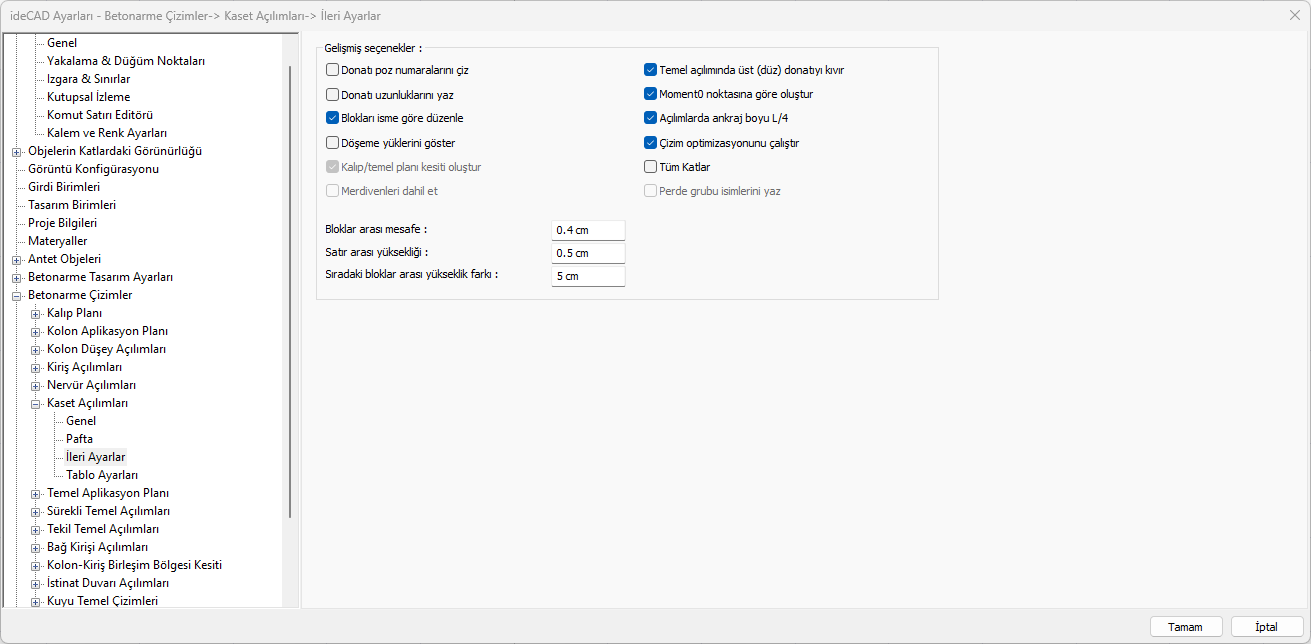

![](../__attachments/2359100249/image-20231025-101620.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Donatı poz numaralarını çiz ![]() İşaretlenirse, çizimlerde donatıların poz numaraları gösterilir. İşaretlenmezse gösterilmez. |
Donatı uzunluklarını yaz ![]() İşaretlenirse, kalıp planında döşeme donatılarının her bir kıvrımın uzunluğu ile birlikte donatı toplam uzunluğu donatının üstüne yazılır. İşaretlenmezse, sadece donatının toplam uzunluğu donatı üzerine yazılır. |
Blokları isme göre düzenle ![]() Açılımlarda, objeler paftaya yerleştirme yapılırken eleman isimlerine göre yerleştirilmek isteniyorsa işaretlenir. işaretlenmezse, açılımlar paftanın en ekonomik kullanılması ilkesine göre yerleştirilir. İsim dikkate alınmaz. İsimler karışık olabilir. Obje isimleri; örneğin kirişten bahsediliyorsa, K101, K104 v.b. gibi isimleridir. Açılım ise, kiriş açılımı, temel açılımı, nervür açılımı v.b’dir. |
Döşeme yüklerini göster ![]() Seçenek işaretlendiğinde kat tavanı planındaki döşeme yükleri kalıp planında gösterilir. |
Temel açılımında üst (düz) donatıyı kıvır ![]() İşaretlenirse, temel açılımında düz donatı, sürekli olmayan mesnette kiriş içine kıvrılarak çizilir. İşaretlenmezse, düz donatı sürekli olmayan mesnette kıvrılmadan bırakılır. |
Moment 0 noktasına göre oluştur ![]() Kirişlerde, pilyelerin düşey hesap moment sıfır noktasına göre kırılarak çizilmesi isteniyorsa işaretlenir. İşaretli değilse, pilyelerin kırım yeri, mesnetten 30 cm veya kiriş yüksekliğinin yarısı kadardır. |
Açılımlarda ankraj boyu L/4 ![]() İşaretlenirse, komşu açıklığın 1/4'ü ve lb hesaplanır, açılımlarda montaj ve pilyeler hangisi büyükse komşu açıklığa o kadar uzatılır. İşaretlenmezse sadece lb kadar uzatılır. (lb donatı kilitlenme boyu. Lb hesabı için TS500'e bakınız.) |
Çizim optimizasyonunu çalıştır ![]() İşaretlenirse ideCAD çizimlerdeki karışıkları gidermek için bazı yazıların yerlerini otomatik kaydırır. |
Tüm katlar ![]() Tüm katların çizimlerini tek seferde hazırlar. |
Bloklar arası mesafe ![]() Bloklar arası minimum yatay mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir. |
Satır arası yüksekliği ![]() Bloklar arası minimum dikey mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir. |
Sıradaki bloklar arasındaki yükseklik farkı ![]() Sıradaki(dikey doğrultuda) bulunan her bir bloğun maksimum yükseklik farkı girilir. Yerleştirilecek bloğun yüksekliği ile daha önce yerleştirilmiş bloğun yüksekliği arasındaki fark, bu satıra yazılan değerden küçük ise yerleşim yapılır. Büyük ise yerleşim yapılmaz. Bir sonraki sıraya bırakılır. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir. |
Tablo Ayarları Sekmesi

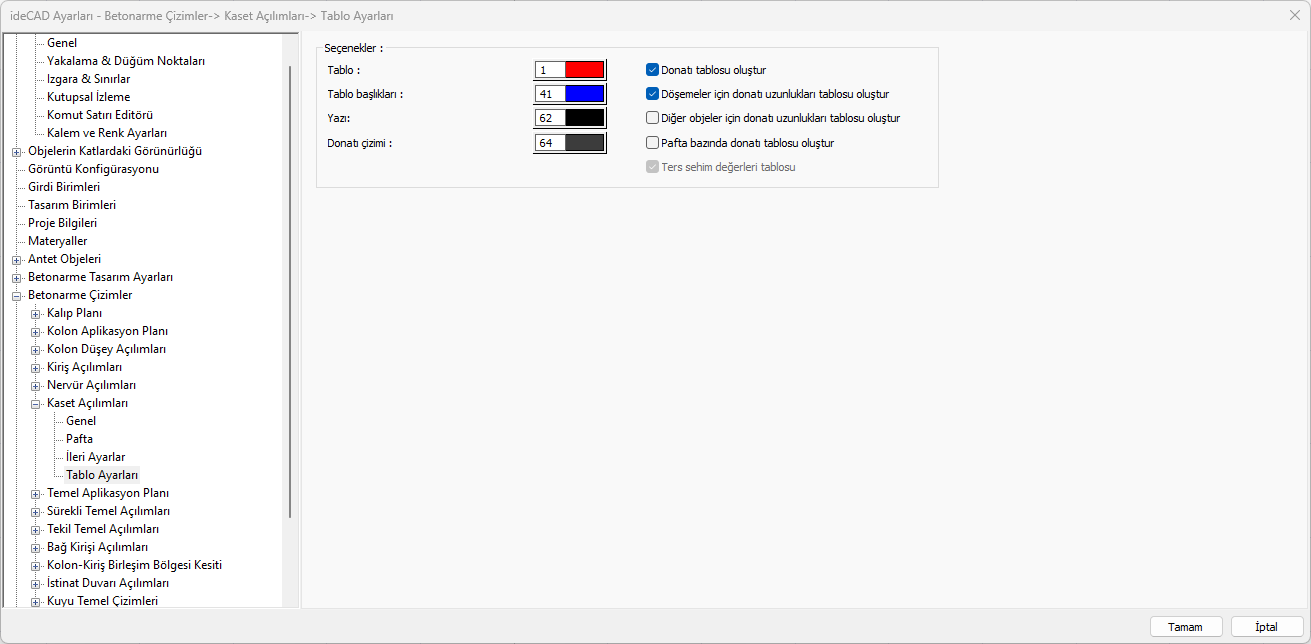

![](../__attachments/2359100249/image-20231025-102106.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Tablo ![]() Tablonun rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Tablo başlıkları ![]() Tablo başlıklarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Yazı ![]() Tablo yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı çizimi ![]() Donatı çizimi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı tablosu oluştur ![]() İşaretlenirse, donatılar tiplere ayrılır ve adedi, çapı, boyu, tipi ve ağırlıklarını belirten bir tablo oluşturularak donatı metrajı çizimde gösterilir. |
Döşemeler için donatı uzunlukları tablosu oluştur ![]() İşaretlenirse kalıp ve temel aplikasyonlarda plak donatılarının her bir kıvrımına ait parçasının uzunluklarını tiplere ayırarak gösteren tabloyu çizimin kenarında oluşturur. |
Diğer objeler için donatı tablosu uzunlukları oluştur ![]() İşaretlenirse her bir kıvrımına ait parçasının uzunluklarını tiplere ayırarak gösteren tabloyu çizimin kenarında oluşturur. |
Pafta bazında donatı tablosu oluştur ![]() İşaretlenirse çizimlerde birden fazla paftalarda, metraj her bir paftadaki çizim için ayrı ayrı hazırlanıp, son paftada toplamı verilir. İşaretlenmezse, toplam metraj her bir paftada gösterilir. Örneğin 3 paftalık bir kiriş açılımı olsun. Seçenek işaretli ise, 1. paftada sadece o paftadaki kirişlerin metrajı, 2. paftada sadece 2.paftada bulunan kirişlerin metrajı, 3. paftada ise, 1. , 2. ve 3. paftadaki bulunan tüm kirişlerin toplamı metraj olarak verilir. Seçenek işaretli değilse, 1., 2. ve 3. paftalarda 1. ,2. ,3. paftadaki tüm kirişler gösterilir. |
