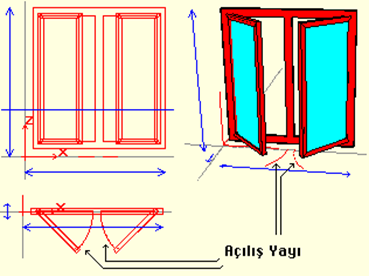

ideCAD Mimari’de sadece 2 Boyutlu plan görüntüsünde oluşan, kanatın açılışını belli eden objelerdir. 2 boyutlu plan penceresinde çizilir ve ideCAD Mimari’de planda görünür. 3 Boyutlu kanadın açılış açısı açılış yayının açısını etkilemez.
Açılış yayı oluşturmak için;
-
2 Boyutlu plan oluşturun.
-
Çizim/Açılış Yayı satırını tıklayın.
-
Planda yayın başlangıç ve bitiş noktalarını belirleyin.
-
Açılış yayı oluşacaktır.
-
Mevcut açılış yayını değiştirmek için;
-
İmleci açılış yayının üzerine getirip farenin sağ tuşuna tıklayın.
-
Açılan menüde özellikler satırını tıklayın. Karşınıza gelen diyalogda gerekli değişiklikleri yapabilirsiniz.
