Kren Kirişi Tasarım

Çelik kren kiriş tasarım sonuçları ve kren kirişlerine ilişkin yetersizlik durumları Kren Kirişleri diyaloğunda gösterilir. Kren Kirişleri diyaloğunda kren kirişlerinin malzeme ve kesit özellikleri, iki eksenli eğilme etkileşim oranı, sehim kontrolü be gövde buruşması kontrolleri gösterilir.

Kren Kirişleri Diyaloğunun Yeri

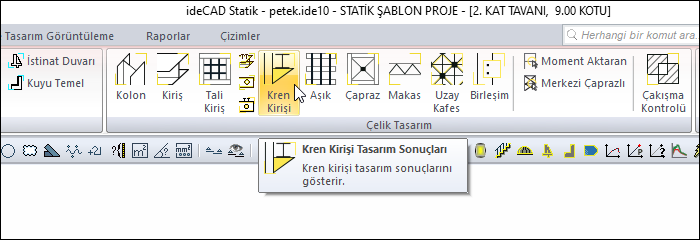

Analiz yapıldıktan sonra, ribbon menü Analiz ve Tasarım sekmesi Çelik Tasarım başlığı altından Kren Kirişi Tasarım Sonuçları komutuna tıklayarak ulaşabilirsiniz.


Kren Kirişleri Diyaloğu Genel Özellikler

Özet Bilgi

İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Pozu formatında diyaloğun adı kısmında verilmektedir.


Örneğin ZEMİN KAT, CRN001

Shift tuşu kullanımı

Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz.

Ctrl tuşu kullanımı

Ctrl tuşu ise arada kalan satırları tek tek seçer.

Önceki


İmleç bir önceki satıra gider.

Sonraki


İmleç bir sonraki satıra gider.

Tamam


Yapılan değişiklikleri kayıt ederek diyaloğu kapatır.

İptal


Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır.

Kren Kirişleri

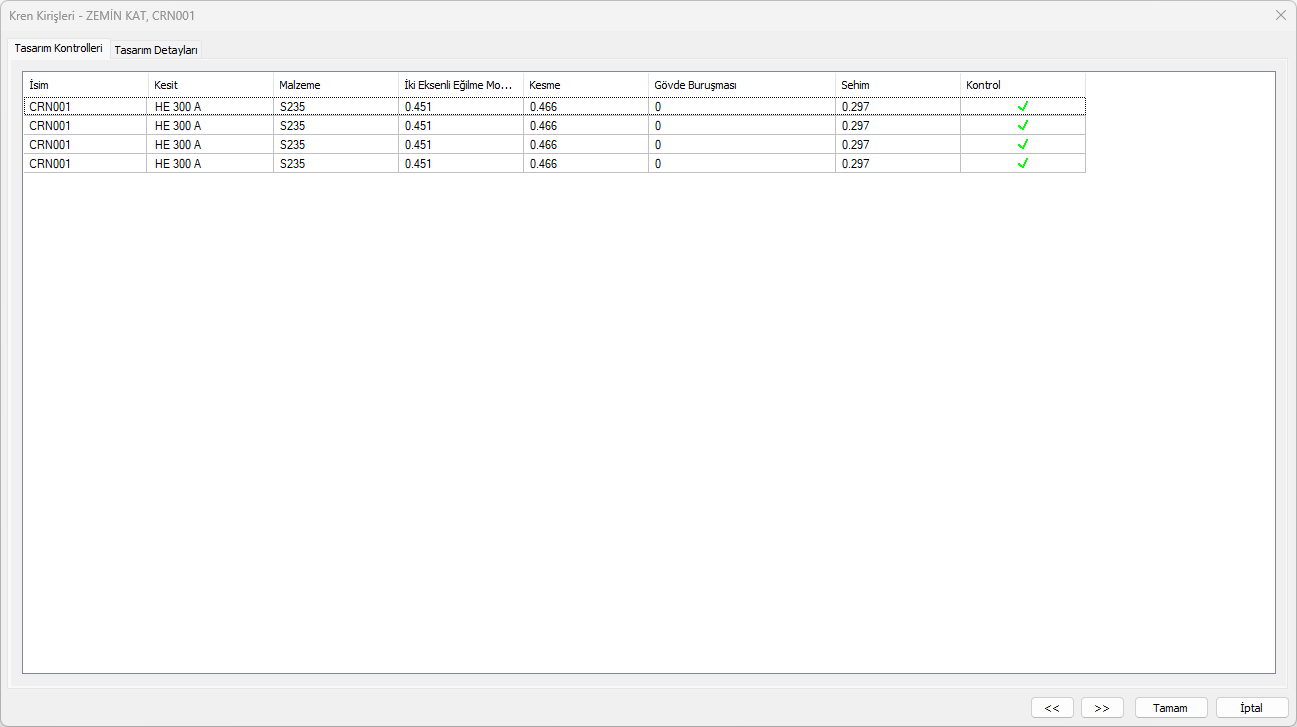

Tasarım Kontrolleri Sekmesi


Özellikler

İsim


Kren kirişinin plandaki adıdır.

Kesit


Kren kirişinde kullanılan kesittir.

Malzeme


Kren kirişinin malzeme sınıfını gösterir.

İki eksenli eğilme momenti


İki eksenli eğilme momentinin kapasiteye oranı.

Kesme


Kren kirişine etkiyen kesme kuvvetinin kapasiteye oranı.

Gövde buruşması


Maksimum tekerlek yükünün (çarpma dahil) gövde buruşması dayanımına oranı.

Sehim


Kirişin yaptığı sehimin sınır değere oranı.

Kontrol


Tasarım sınırlarının aşılması ya da aşılmaması durumlarına göre işareti değişen bilgi kutucuğu.

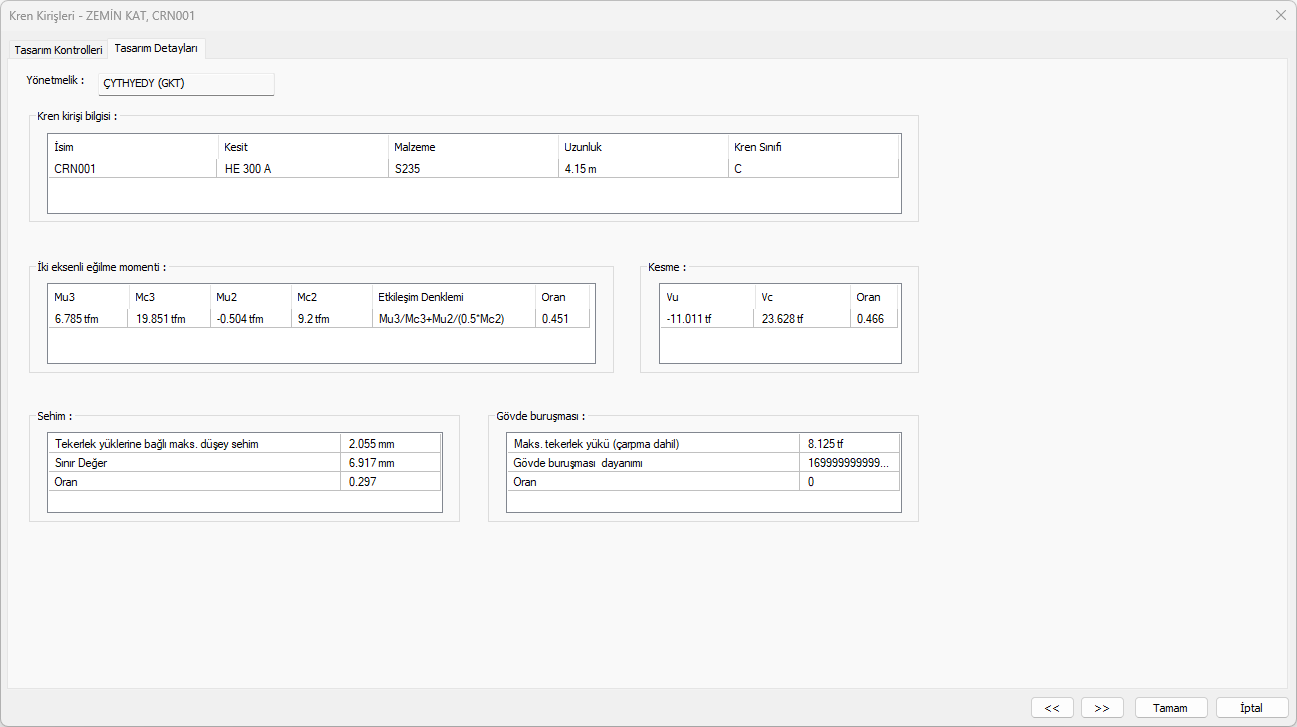

Tasarım Detayları Sekmesi


Özellikler

Yönetmelik


Kren kirişinin tasarım ve kontrollerine ilişkin yönetmeliktir.

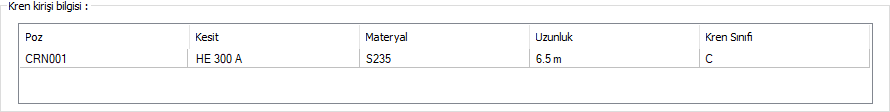

Kren kirişi bilgisi


Poz: Kren kirişinin plandaki adıdır.
Kesit: Kren kirişinde kullanılan kesittir.
Materyal: Kren kirişinin malzeme sınıfını gösterir.
Uzunluk: Kren kirişinin boyudur.
Kren sınıfı: İlgili krene ait kren sınıfıdır.

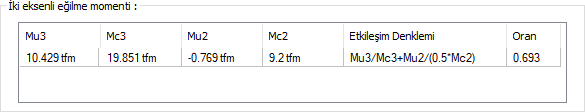

İki eksenli eğilme momenti


Mu3: Elemana 3 yönünde etkiyen moment değeridir.
Mc3: Elemananın 3 yönündeki moment kapasitesidir.
Mu2: Elemana 3 yönünde etkiyen moment değeridir.
Mc2: Elemananın 3 yönündeki moment kapasitesidir.
Etkileşim Denklemi: Tasarıma ait etkileşim denklemidir.
Oran: Etkileşim denklemi ile bulunan moment-kapasite oranıdır.

Kesme


Vu: Elemana etkiyen kesme kuvvetidir.
Vc: Elemana ait kesme kuvveti kapasitesidir.
Oran: Elemana ait kesme kuvvetinin kapasiteye oranıdır.

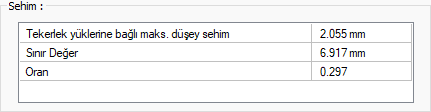

Sehim



Tekerlek yüklerine bağlı maks. düşey sehim: Tekerleklerin kirişe uyguladığı yükler altında kirişte oluşan sehimdir.
Sını değer: Kirişin yönetmeliğe göre sehim sınır değeridir.
Oran: Kirişin yaptığı sehimin sınır değere oranıdır.

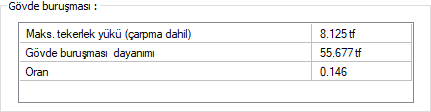

Gövde buruşması


Maks. tekerlek yükü (çarpma dahil): Krenin kirişe aktardığı maks. tekerlek yüküdür.
Gövde buruşması dayanımı: Kren kirişinin kesitinin gövde buruşması dayanımıdır.
Oran: Maksimum tekerlek yükünün (çarpma dahil) gövde buruşması dayanımına oranıdır.
