Petek Kiriş Tasarımı (Kompozit Olmayan Petek Kiriş Tasarımı)

Petek kiriş tasarım sonuçları ve petek kirişlere ilişkin yetersizlik durumları Kompozit Olmayan Petek Kirişler diyaloğunda gösterilir. Kompozit Olmayan Petek Kirişler diyaloğunda brüt ve net alanda kesme, gövde burkulması, vierendeel kontrolleri ile birlikte iç kuvvet sonuçları ve net atalet momenti hesabı da verilir.

Kompozit Olmayan Petek Kirişler Diyaloğunun Yeri

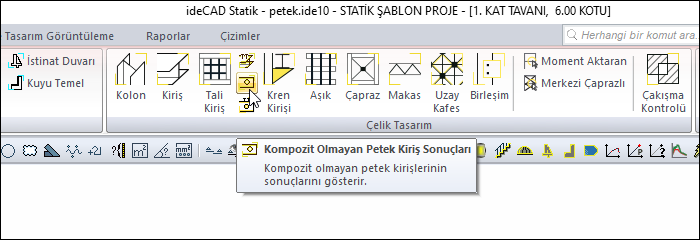

Analiz yapıldıktan sonra, ribbon menü Analiz ve Tasarım sekmesi Çelik Tasarım başlığı altından Kompozit Olmayan Petek Kiriş Sonuçları komutuna tıklayarak ulaşabilirsiniz.


Kompozit Olmayan Petek Kirişler Diyaloğu Genel Özellikler

Özet Bilgi

İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Pozu formatında diyaloğun adı kısmında verilmektedir.


Örneğin 1. KAT, SB001

Shift tuşu kullanımı

Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz.

Ctrl tuşu kullanımı

Ctrl tuşu ise arada kalan satırları tek tek seçer.

Önceki


İmleç bir önceki satıra gider.

Sonraki


İmleç bir sonraki satıra gider.

Tamam


Yapılan değişiklikleri kayıt ederek diyaloğu kapatır.

İptal


Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır.

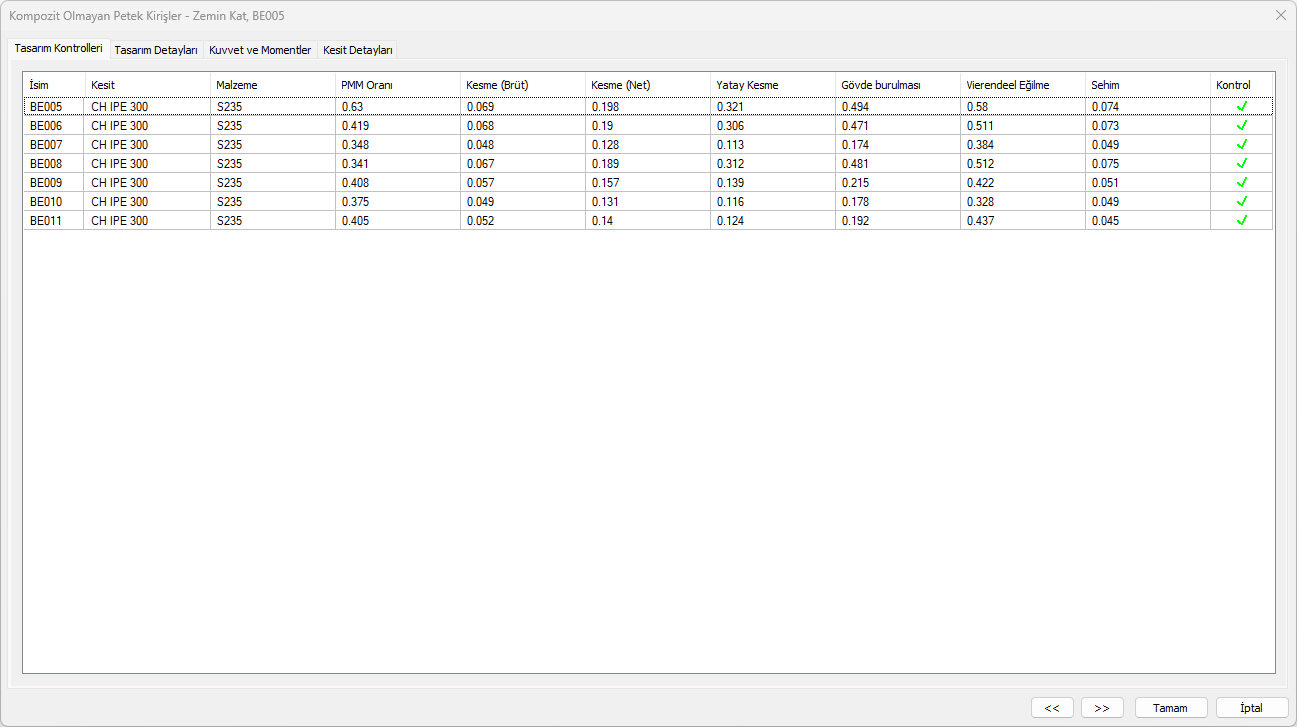

Kompozit Olmayan Petek Kirişler

Tasarım Kontrolleri Sekmesi


Özellikler

İsim


Petek kirişin plandaki adıdır.

Kesit


Petek kirişte kullanılan kesittir.

Malzeme


Petek kirişin malzeme sınıfıdır.

PMM oranı


İhtiyacın kesit kapasitesine oranıdır (PMM Oranı = İhtiyaç/Kapasite).

Kesme (Brüt)


Brüt kesitte kesme kuvvetinin kapasiteye oranıdır.

Kesme (Net)


Net kesitte kesme kuvvetinin kapasiteye oranıdır.

Yatay kesme


Yatay kesitte kesme kuvvetinin kapasiteye oranıdır.

Gövde burkulması


Gövdedeki burkulma momentinin kapasiteye oranıdır.

Vierendeel


Vierendeel petek kiriş hesabına göre ihtiyacın kapasiteye oranıdır.

Sehim


Petek kirişin yaptığı sehim değeri.

Kontrol


Kesitte olumsuzluk olması ve olmaması durumuna göre işareti değişen bilgi kutucuğudur.

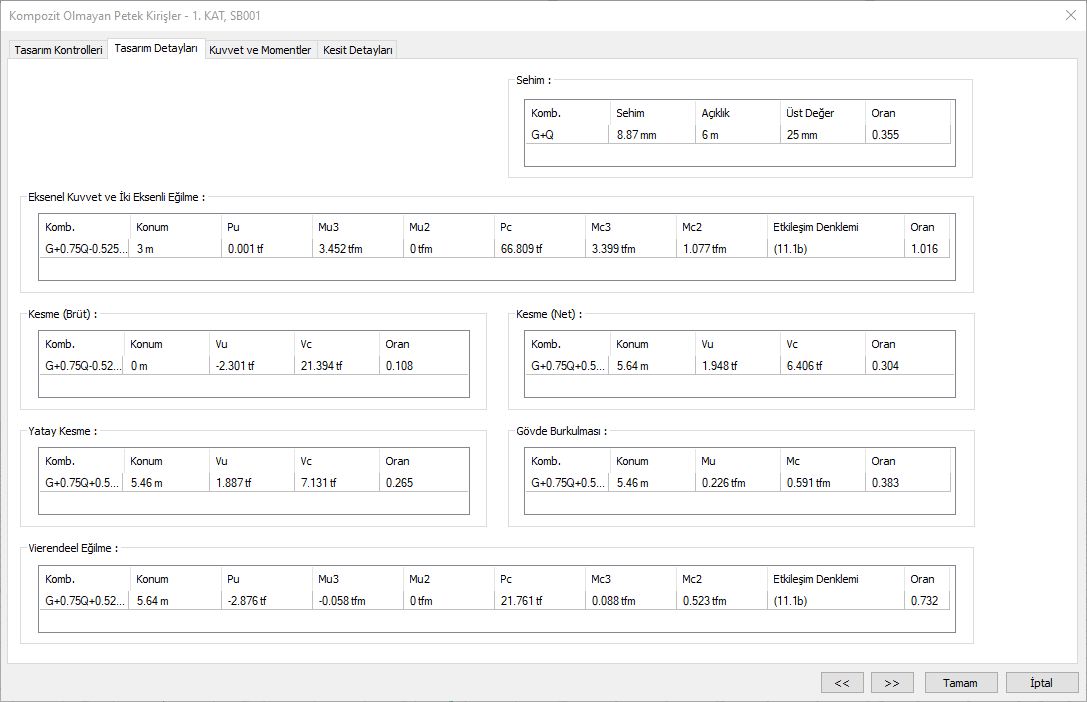

Tasarım Detayları Sekmesi


Özellikler

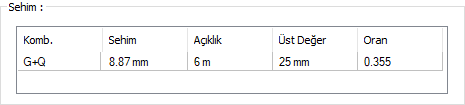

Sehim


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Sehim: Petek kirişte oluşan sehimdir.
Açıklık: Petek kirişin boyudur.
Üst değer: Kirişin yönetmeliğe göre sehim üst değeridir.
Oran: Kirişin yaptığı sehimin sınır değere oranıdır.

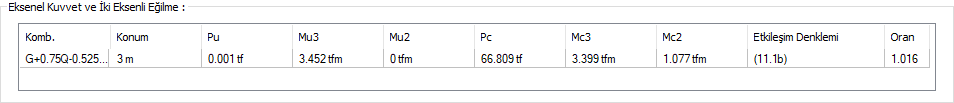

Eksenel kuvvet ve iki eksenli eğilme


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Konum: Tasarımda dikkate alınan kesit kuvvetlerinin kiriş üzerindeki konumudur.
Pu: Eksenel yük değeridir.
Mu3: Elemana 3 yönünde etkiyen moment değeridir.
Mu2: Elemana 3 yönünde etkiyen moment değeridir.
Pc: Petek kirişin eksenel yük kapasitesidir.
Mc3: Elemanın 3 yönündeki moment kapasitesidir.
Mc2: Elemananın 3 yönündeki moment kapasitesidir.
Etkileşim Denklemi: Tasarıma ait etkileşim denklemidir.
Oran: Moment-kapasite oranıdır.

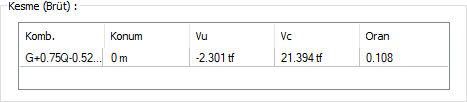

Kesme (Brüt)


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Konum: Tasarımda dikkate alınan kesit kuvvetlerinin kiriş üzerindeki konumudur.
Vu: Elemana etkiyen kesme kuvvetidir.
Vc: Elemana ait kesme kuvveti kapasitesidir.
Oran: Elemana ait kesme kuvvetinin kapasiteye oranıdır.

Kesme (Net)


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Konum: Tasarımda dikkate alınan kesit kuvvetlerinin kiriş üzerindeki konumudur.
Vu: Elemana etkiyen kesme kuvvetidir.
Vc: Elemana ait kesme kuvveti kapasitesidir.
Oran: Elemana ait kesme kuvvetinin kapasiteye oranıdır.

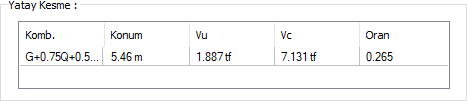

Yatay kesme


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Konum: Tasarımda dikkate alınan kesit kuvvetlerinin kiriş üzerindeki konumudur.
Vu: Elemana etkiyen kesme kuvvetidir.
Vc: Elemana ait kesme kuvveti kapasitesidir.
Oran: Elemana ait kesme kuvvetinin kapasiteye oranıdır.

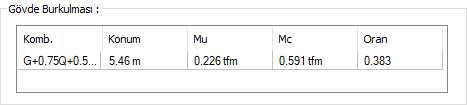

Gövde burkulması


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Konum: Tasarımda dikkate alınan kesit kuvvetlerinin kiriş üzerindeki konumudur.
Mu: Elemana etkiyen moment değeridir.
Mc: Elemanın moment kapasitesidir.
Oran: Elemana etkiyen momentin kapasiteye oranıdır.

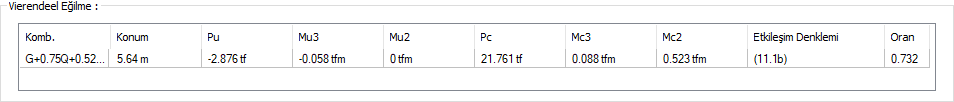

Vierendeel eğilme


Komb.: En elverişsiz kesit kuvvetlerini oluşturan kombinasyondur.
Konum: Tasarımda dikkate alınan kesit kuvvetlerinin kiriş üzerindeki konumudur.
Pu: Eksenel yük değeridir.
Mu3: Elemana 3 yönünde etkiyen moment değeridir.
Mu2: Elemana 3 yönünde etkiyen moment değeridir.
Pc: Petek kirişin eksenel yük kapasitesidir.
Mc3: Elemanın 3 yönündeki moment kapasitesidir.
Mc2: Elemananın 3 yönündeki moment kapasitesidir.
Etkileşim denklemi: Oran hesabında kullanılan etkileşim denklemidir.
Oran: Etkileşim denklemi ile bulunan moment-kapasite oranıdır.

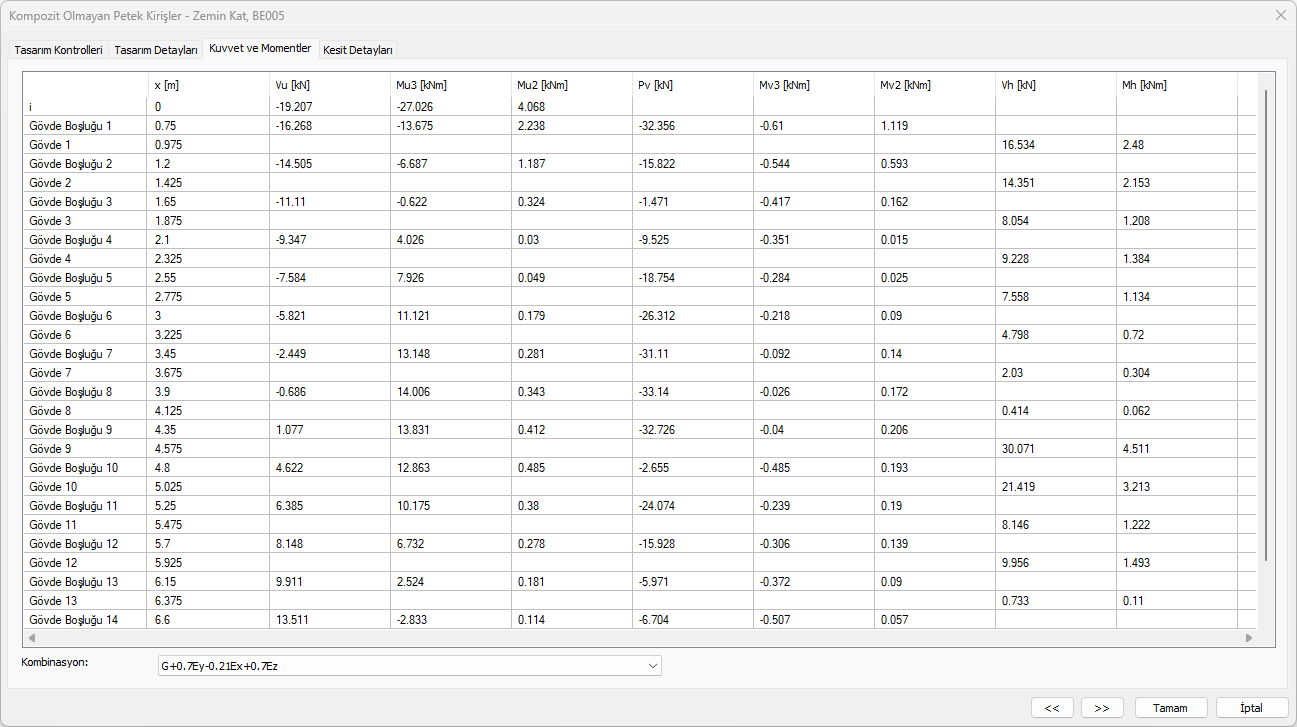

Kuvvet ve Momentler Sekmesi


Özellikler

i


Petek kirişte yer alan gövde ve gövde boşlukları listelenir.

x


İlgili kuvvet ve momentlerin bulunduğu konumu gösterir.

Vu


Elemana etkiyen kesme kuvvetidir.

Mu3



Elemana 3 yönünde etkiyen moment değeridir.

Mu2


Elemana 2 yönünde etkiyen moment değeridir.

Pv



Eksenel kuvvet değeridir.

Mv3


Elemana 3 yönünde etkiyen moment değeridir.

Mv2


Elemana 2 yönünde etkiyen moment değeridir.

Vh


Elemana etkiyen kesme kuvveti.

Mh


Elemana etkiyen moment değeridir.

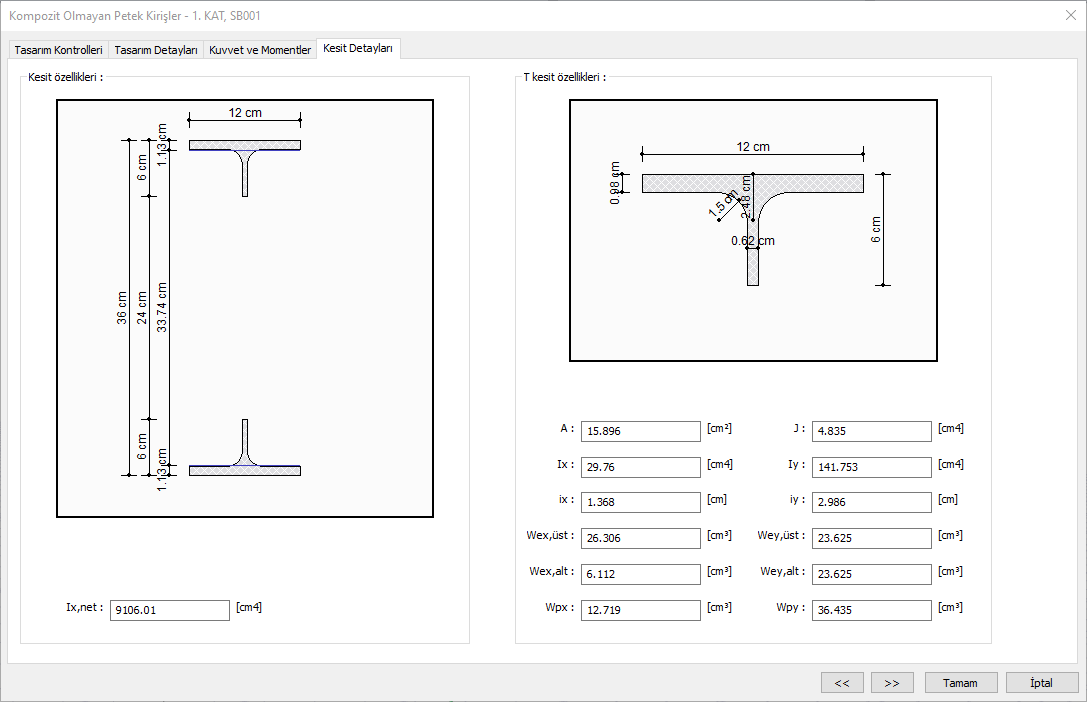

Kesit Detayları Sekmesi


Özellikler

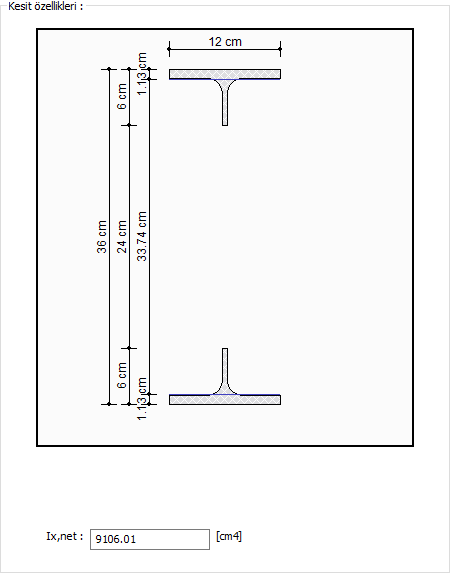

Kesit özellikleri


Ix,net: x yönündeki net atalet momentini gösterir.

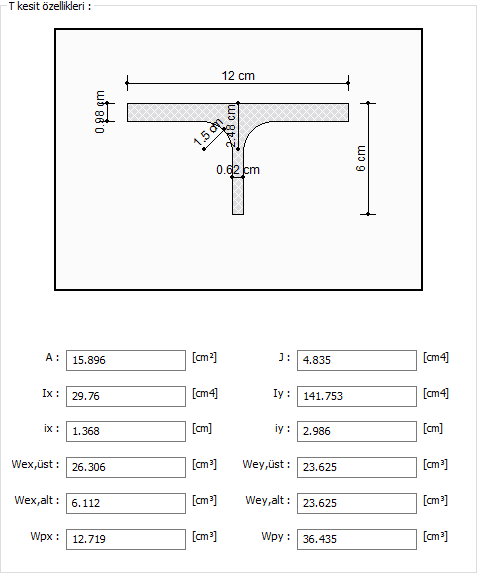

T kesit özellikleri


A: Kesit alanını gösterir.
J: Polar Atalet momentini gösterir.
Ix: x yönündeki atalet momentini gösterir.
Iy: y yönündeki atalet momentini gösterir.
ix: x yönündeki atalet yarıçapını gösterir.
iy: y yönündeki atalet yarıçapını gösterir.
Wex,üst: üst başlık bölgesinde, x yönündeki elastik mukavemet momentini gösterir.
Wey,üst: üst başlık bölgesinde, y yönündeki elastik mukavemet momentini gösterir.
Wex:alt: alt başlık bölgesinde, x yönündeki elastik mukavemet momentini gösterir.
Wey,alt: alt başlık bölgesinde, y yönündeki elastik mukavemet momentini gösterir.
Wpx: x yönündeki plastik mukavemet momentini gösterir.
Wpy: y yönündeki plastik mukavemet momentini gösterir.
