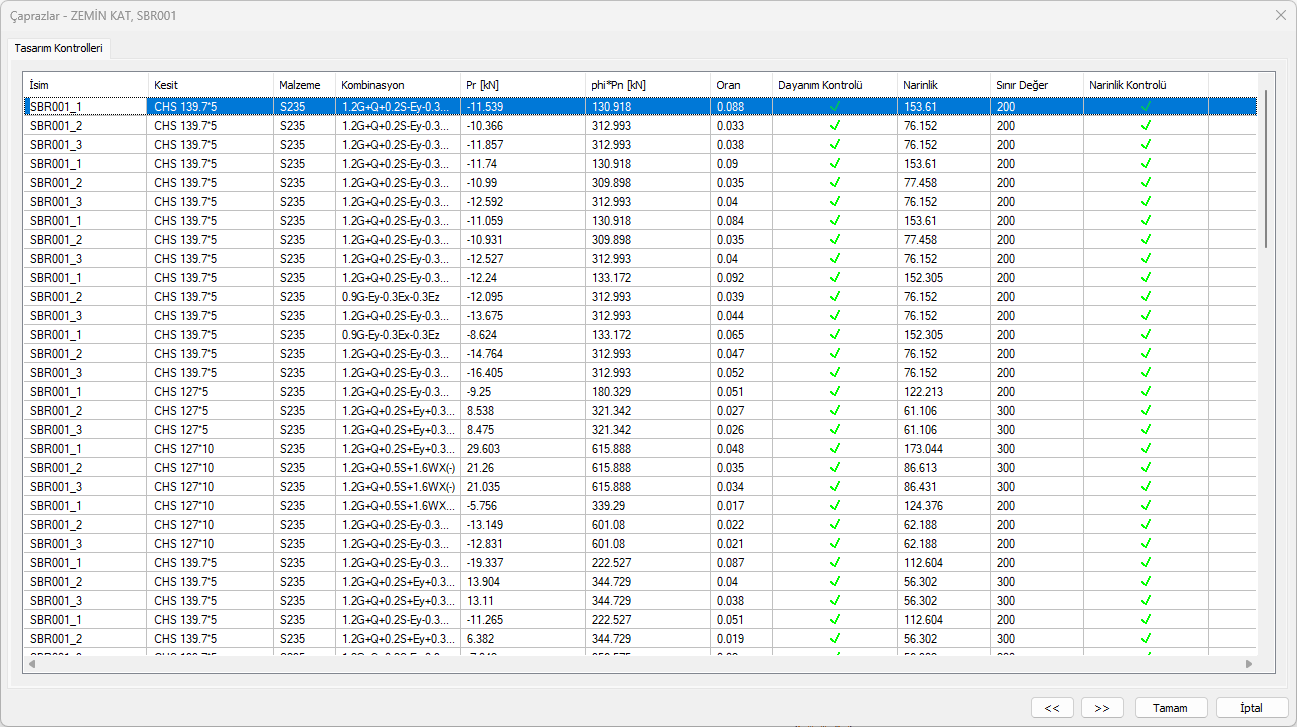

Çelik çapraz tasarım sonuçları ve çelik çaprazlarla ilişkin yetersizlik durumları Çaprazlar diyaloğunda gösterilir. Çaprazlar diyaloğunda eksenel basınç dayanımı oranı, narinlik kontrolü ve tasarım oranı gösterilir.
Çaprazlar Diyaloğunun Yeri

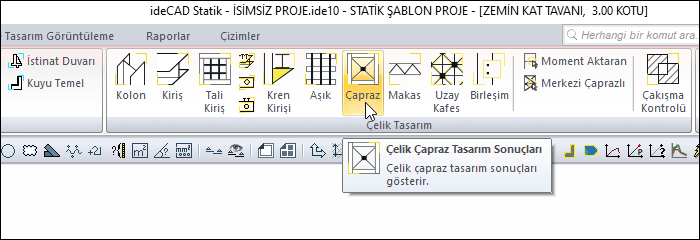

Analiz yapıldıktan sonra, ribbon menü Analiz ve Tasarım sekmesi Çelik Tasarım başlığı altından Çapraz komutuna tıklayarak ulaşabilirsiniz.
Çaprazlar
|
Özellikler |
|---|
|
İsim
Çapraz elemanların plandaki adıdır. |
|
Kesit
Çapraz elemanlarda kullanılan kesittir. |
|
Malzeme
Çapraz elemanlarda kullanılan malzemedir. |
|
Komb.
En olumsuz eksenel kapasite oranını ortaya çıkaran yük kombinasyonudur. |
|
Pr
Çaprazı oluşturan elemanlar içerisinde yük katsayıları kullanılarak hesaplanan en büyük eksenel kuvvettir. |
|
phi*pn
Çaprazı oluşturan elemanlar içerisinde en olumsuz emniyetli eksenel dayanımdır. |
|
Oran
Eksenel kapasite oranıdır. |
|
Dayanım kontrolü
Kesitte olumsuzluk olması ve olmaması durumuna göre işareti değişen bilgi kutucuğudur. |
|
Narinlik
Çapraz elemanların narinlik değeridir. |
|
Sınır değer
Çapraz elemanlara izin verilen maksimum narinlik değeridir. |
|
Narinlik kontrolü
Narinlik sınırının aşılması ya da aşılmaması durumlarına göre işareti değişen bilgi kutucuğudur. |
|
Önceki
İmleç bir önceki satıra gider. |
|
Sonraki
İmleç bir sonraki satıra gider. |
|
Tamam
Yapılan değişiklikleri kayıt ederek diyaloğu kapatır. |
|
İptal
Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır. |
|
Özet Bilgi İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Pozu formatında diyaloğun adı kısmında verilmektedir.
Örneğin ZEMİN KAT, SBR001 |
|
Shift tuşu kullanımı Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. |
|
Ctrl tuşu kullanımı Ctrl tuşu ise arada kalan satırları tek tek seçer. |
