Kompozit Kiriş Tasarım

Kompozit kiriş tasarım sonuçları ve Kompozit kirişlere ilişkin yetersizlik durumları Kompozit Kirişler diyaloğunda gösterilir. Tali çelik kirişlerin üzerine kompozit döşeme tanımı yapıldığında bu elemanlar için kompozit kiriş tasarımı yapılır. Kompozit Kirişler diyaloğunda kompozit çelik kiriş özellikleri (beton etkin genişlii, kompozit kesit tarafsız eksen, kompozit atalet momenti), inşaat aşaması eğilme momenti kontrolü, kompozit eğilme kontrolü, kesme kontrolü ve sehim kontrolü verilir.

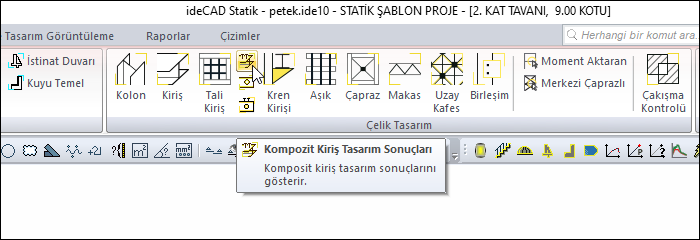

Kompozit Kirişler Diyaloğunun Yeri

Analiz yapıldıktan sonra, ribbon menü Analiz ve Tasarım sekmesi Çelik Tasarım başlığı altından Kompozit Kiriş Tasarım Sonuçları komutuna tıklayarak ulaşabilirsiniz.


Kompozit Kirişler Diyaloğu Genel Özellikler

Özet Bilgi

İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Pozu formatında diyaloğun adı kısmında verilmektedir.


Örneğin 2. KAT, SB001

Shift tuşu kullanımı

Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz.

Ctrl tuşu kullanımı

Ctrl tuşu ise arada kalan satırları tek tek seçer.

Önceki


İmleç bir önceki satıra gider.

Sonraki


İmleç bir sonraki satıra gider.

Tamam


Yapılan değişiklikleri kayıt ederek diyaloğu kapatır.

İptal


Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır.

Kompozit Kirişler

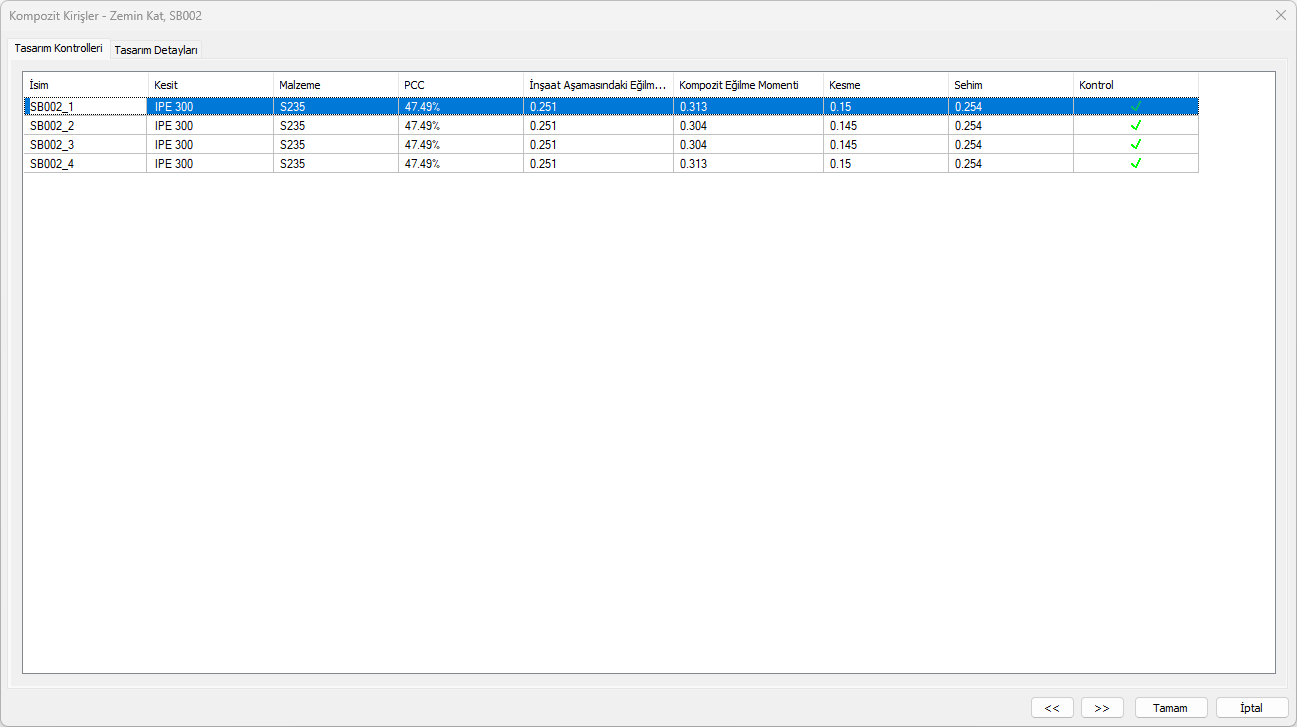

Tasarım Kontrolleri Sekmesi


Özellikler

İsim


Kompozit kirişin plandaki adıdır.

Kesit


Kompozit kirişte kullanılan kesittir.

Malzeme


Kompozit kirişin malzeme sınıfıdır.

PCC


Elemanın kompozitlik oranıdır.

İnşaat aşamasındaki eğilme momenti


İnşaat aşamasındaki eğilme momentidir.

Kompozit eğilme momenti


Eğilme momentinin kapasiteye oranıdır.

Kesme


Kesme kuvvetinin kesme kapasitesine oranıdır.

Sehim


Toplam sehimin üst değere oranıdır.

Kontrol


Kesitte olumsuzluk olması ve olmaması durumuna göre işareti değişen bilgi kutucuğudur.

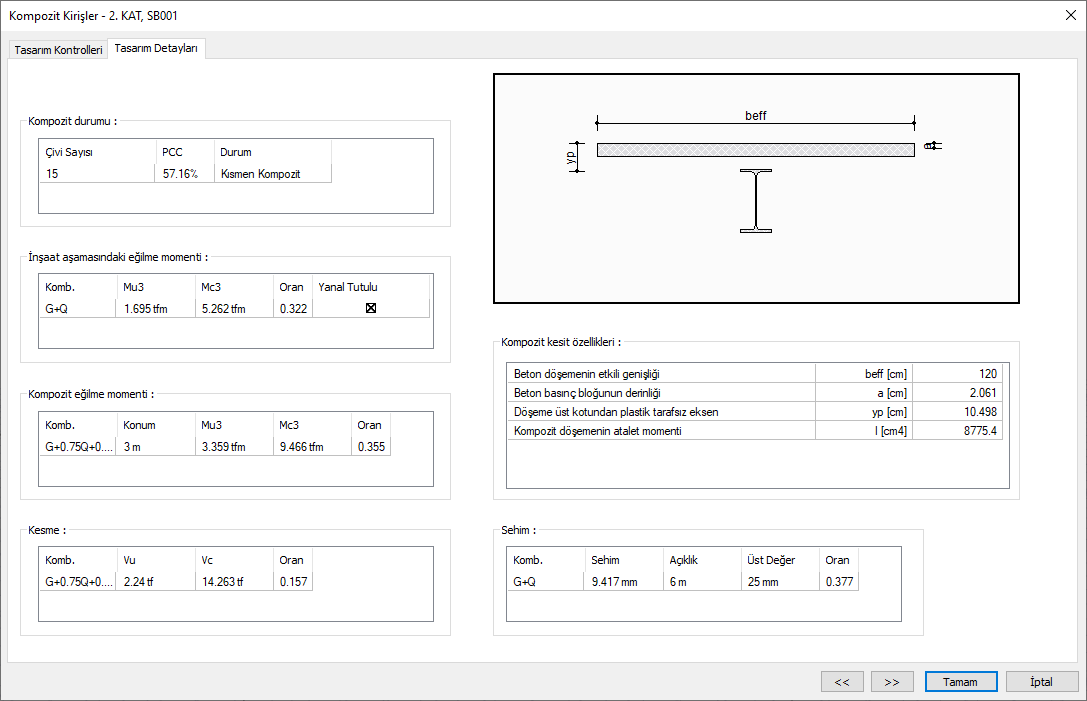

Tasarım Detayları Sekmesi


Özellikler

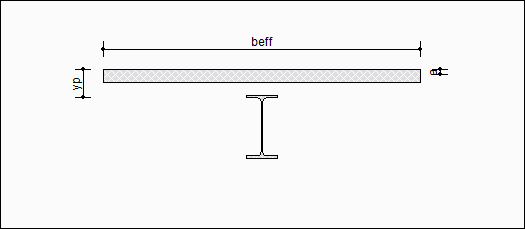

Şematik çizim

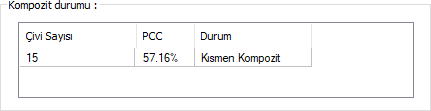

Kompozit durumu


Çivi sayısı: Elemanda bulunan kayma çivisi sayısıdır.
PCC: Elemanın kompozitlik oranıdır.

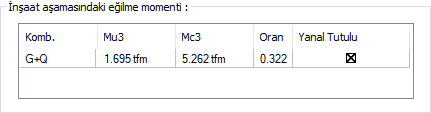

İnşaat aşamasındaki eğilme momenti


Mu3: 3 yönünde oluşan eğilme momenti değeridir.
Mc3: 3 yönünde elemanın kompozit eğilme momenti kapasitesidir.
Oran: Eğilme momentinin kapasiteye oranıdır.
Yanal tutulu:  İnşaa aşamasında kompozit elemanın yanal olarak tutulu olup olmadığını belirtir.

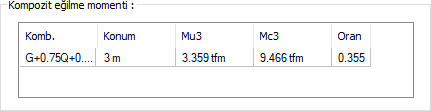

Kompozit eğilme momenti


Komb.: En olumsuz kompozit eğilme momenti oranını ortaya çıkaran yük kombinasyonu.
Konum: En elverişsiz oranın kiriş üzerindeki konumu.
Mu3: 3 yönünde oluşan kompozit eğilme momenti değeri.
Mc3: 3 yönünde elemanın kompozit eğilme momenti kapasitesi.
Oran: Eğilme momentinin kapasiteye oranı.

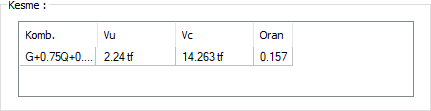

Kesme


Komb.: En olumsuz kesme oranını ortaya çıkaran yük kombinasyonudur.
Vu: Eleman kesitinde oluşan kesme kuvvetidir.
Vc: Elemanın kesme kuvveti kapasitesidir.
Oran: Kesme kuvvetinin kapasiteye oranıdır.

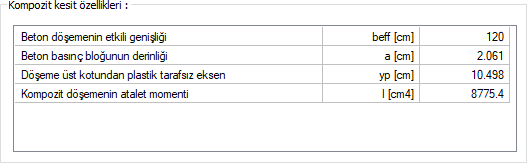

Kompozit kesit özellikleri


Beton döşemenin etkili genişliği: ÇYTHYEDY BÖLÜM 21.4.1.1’de verilen tanıma uygun olarak hesaplanan ve kompozit kiriş tasarımında kullanılan parametredir.
Beton basınç bloğu derinliği: ÇYTHYEDY denklem 12.19 ile hesaplanır. Döşemenin basınca çalışan bölgesinin kalınlığını ifade eder.
Döşeme üst kotundan plastik tarafsız eksen: Enkesit üzerinde basınç ve çekme etkileri ile oluşan plastik moment değerlerinin birbirini dengelediği noktadan geçen eksene denir.
Kompozit döşemenin atalet momenti: döşeme parametreleri kullanılarak hesaplanan atalet momentidir.

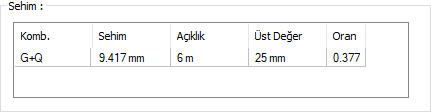

Sehim


Komb.: En olumsuz kesme oranını ortaya çıkaran yük kombinasyonudur.
Sehim: Kompozit kirişin yaptığı sehim değeridir.
Açıklık: Kompozit kirişin boyudur.
Üst değer: Elemanda izin verilen maksimum sehimin değeridir.
Oran: Toplam sehimin üst değere oranıdır.
