Çelik Kolon Tasarım

Çelik kolon tasarım sonuçları ve çelik kolonlara ilişkin yetersizlik durumları Çelik Kolonlar diyaloğunda gösterilir. Çelik Kolonlar diyaloğunda PMM oranları gösterilir. Detaylar sekmesinde, malzeme ve kesit özellikleri, iç kuvvet değerleri, eksenel basınç dayanımı, kuvvetli ve zayıf eksendeki eğilme momenti dayanımı, tasarım değişkenleri ve yanal tutululuk katsayıları (K katsayısı, L faktör vb.) ve PMM oranı gösterilir.

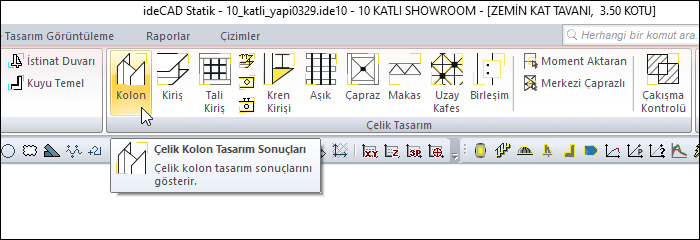

Çelik Kolonlar Diyaloğunun Yeri

Analiz yapıldıktan sonra, ribbon menü Analiz ve Tasarım sekmesi Çelik Tasarım başlığı altından Kolon komutuna tıklayarak ulaşabilirsiniz.

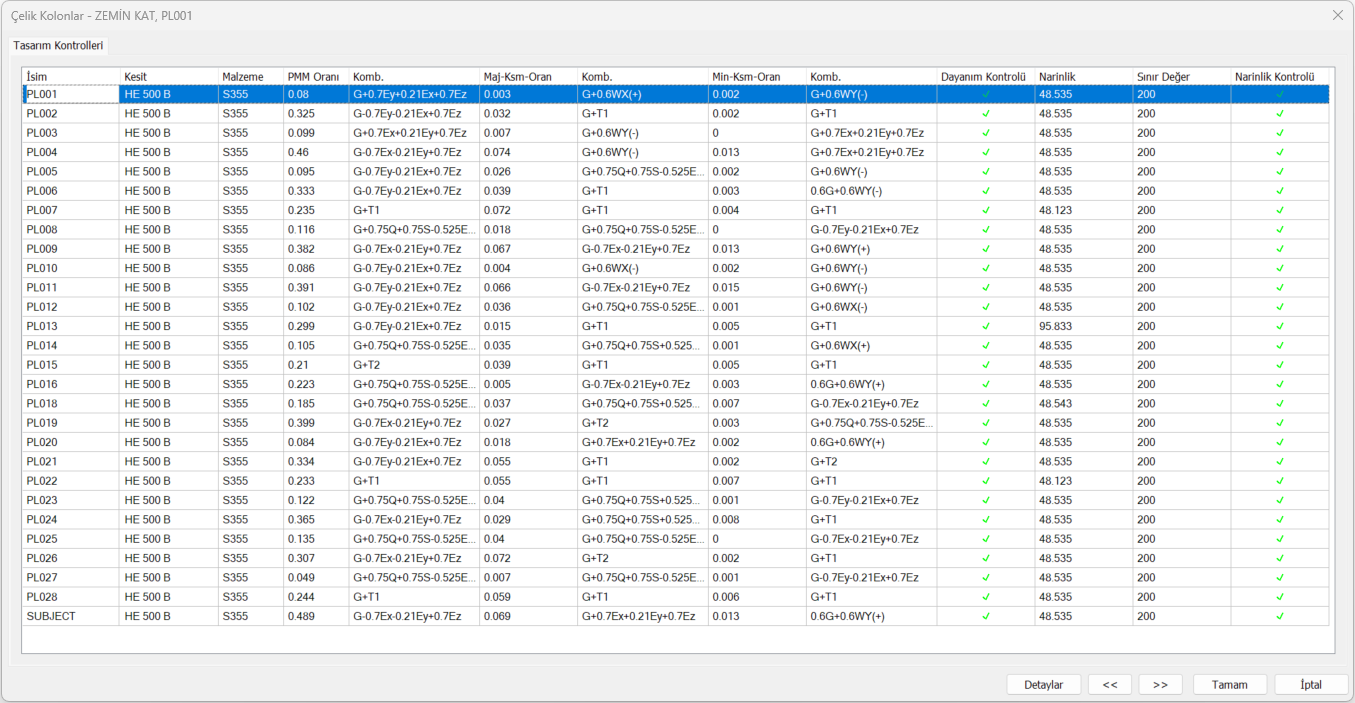

Çelik Kolonlar


Özellikler

İsim


Çelik kolonun plandaki adıdır.

Kesit


Çelik kolonda kullanılan kesittir.

Malzeme


Çelik kolonda kullanılan malzemedir.

PMM Oranı


İhtiyacın kesit kapasitesine oranıdır (PMM Oranı = İhtiyaç/Kapasite).

Komb.


En olumsuz PMM oranını ortaya çıkaran yük kombinasyonudur.

Maj-Ksm-Oran


Kesitin majör yönündeki kesme kuvvetinin majör yöndeki kapasiteye oranıdır.

Komb.


Majör yöndeki en olumsuz gerilme oranını ortaya çıkaran yük kombinasyonudur.

Min-Ksm-Oran


Kesitin minör yönündeki kesme kuvvetinin minör yöndeki kapasiteye oranıdır.

Komb.


Minör yöndeki en olumsuz gerilme oranını ortaya çıkaran yük kombinasyonudur.

Dayanım kontrolü


Kesitte olumsuzluk olması ve olmaması durumuna göre işareti değişen bilgi kutucuğudur.

Narinlik


Çelik kolonun narinlik değeridir.

Sınır Değer


Çelik kolonda izin verilen maksimum narinlik değeridir.

Narinlik kontrolü


Narinlik sınırının aşılması ya da aşılmaması durumlarına göre işareti değişen bilgi kutucuğudur.

Detaylar


Tasarım detayları ayrıntılı olarak gösterilir.

Önceki


İmleç bir önceki satıra gider.

Sonraki


İmleç bir sonraki satıra gider.

Tamam


Yapılan değişiklikleri kayıt ederek diyaloğu kapatır.

İptal


Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır.

Özet Bilgi

İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Pozu formatında diyaloğun adı kısmında verilmektedir.



Örneğin ZEMİN KAT, PL001

Shift tuşu kullanımı

Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz.

Ctrl tuşu kullanımı

Ctrl tuşu ise arada kalan satırları tek tek seçer.

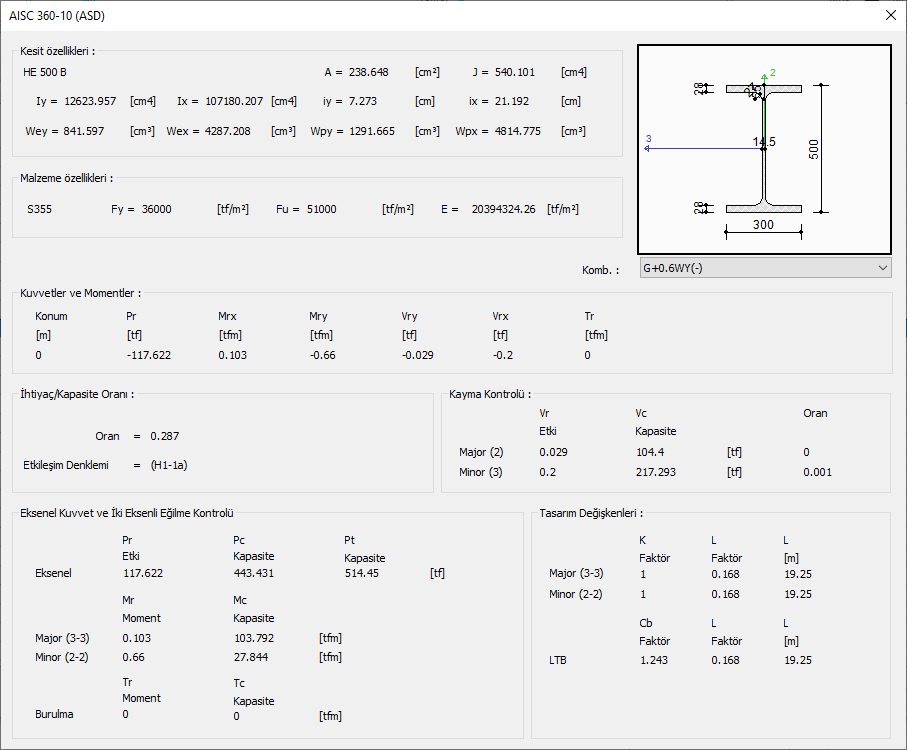

Tasarım Detayları


Özellikler

Şematik çizim

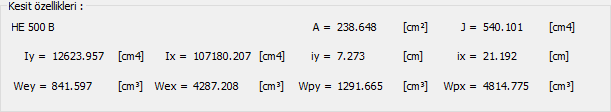

Kesit özellikleri


Kesitin isminin ve geometrik özelliklerinin yer aldığı kısımdır.
A: Kesit alanıdır.
J: Burulma atalet momentidir.
Iy: 2 eksenindeki kesit atalet momentidir.
Ix: 3 eksenindeki kesit atalet momentidir.
iy: 2 eksenindeki atalet yarıçapıdır.
ix: 3 eksenindeki atalet yarıçapıdır.
Wey: 2 eksenindeki kesit elastik mukavemet momentidir.
Wex: 3 eksenindeki kesit elastik mukavemet momentidir.
Wpy: 2 eksenindeki kesit plastik mukavemet momentidir.
Wpx: 3 eksenindeki kesit plastik mukavemet momentidir.

Malzeme özellikleri


Kesitte kullanılan çelik malzemesine ait özellikler listelenir.
Fy: Akma dayanımıdır.
E: Elastisite modülüdür.
G: Kayma modülüdür.
Fu: Kopma dayanımıdır.

Kuvvetler ve momentler


Elemanda oluşan, seçilen yük kombinasyonuna ait, iç kuvvetler bu kısımda gösterilir.
Pr: Eksenel yük değeridir.
Mrx: Elemanın 2 yönündeki eğilme momentidir.
Mry: Elemanın 3 yönündeki eğilme momentidir.
Vry: Elemanın 2 yönündeki kesme kuvvetleridir.
Vrx: Elemanın 3 yönündeki kesme kuvvetleridir.
Tr: Elemanın burulma momentidir.

Kombinasyon


Yük kombinasyonu seçilir.

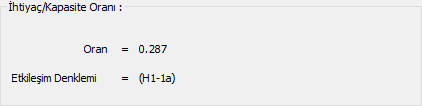

İhtiyaç/kapasite oranı


Seçilen yük kombinasyonuna ait kesitteki ihtiyaç/kapasite oranı gösterilir.
Oran: Yüzdesel olarak oran değeridir.
Etkileşim denklemi: Oran hesabında kullanılan etkileşim denklemidir.

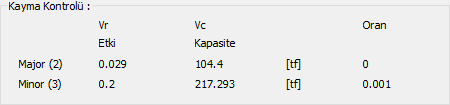

Kayma kontrolü


Çelik kolonun kesme kapasitesi oranı gösterilir.
Vr: Seçilen yük kombinasyonuna göre hesaplanan majör ve minör yöndeki kolon kesme kuvvetidir.
Vr/Omega *Vc: Çelik kolona ait majör ve minör yöndeki kesme kapasitesidir.
Oran: Etkiden ve kapasiteden yola çıkılarak hesaplanan oran değeridir.

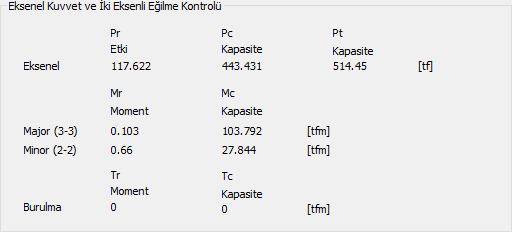

Eksenel kuvvet ve iki eksenli eğilme kontrolü


Çelik kolonun eksenel kapasite ve moment kapasitesi oranları gösterilir.
Pr: Seçilen yük kombinasyonuna göre hesaplanan kolon eksenel yüküdür.
Pc/Omega Kapasite: Çelik kolonun eksenel basınç yük kapasitesidir.
Pt/Omega Kapasite: Çelik kolonun eksenel çekme yük kapasitesidir.
Mr: Seçilen yük kombinasyonuna göre hesaplanan majör ve minör yöndeki moment değeridir.
Mc/Omega Kapasite: Çelik kolonun moment taşıma kapasitesidir.
Tr: Seçilen yük kombinasyonuna göre hesaplanan kolon burulma momenti değeridir.
Tc: Çelik kolonun burulma momenti taşıma kapasitesidir.

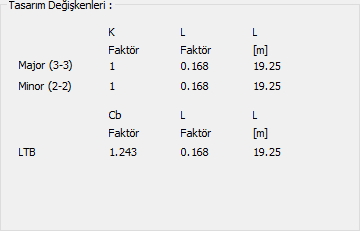

Tasarım değişkenleri


K Faktör: Hesaplarda kullanılan etkili uzunluk katsayısıdır.
L Faktör: Hesaplarda kullanılan mesnetlenmiş uzunluk oranıdır.
LTB - L Faktör: Hesaplarda yanal burulmalı burkulma için kullanılan değerdir.
Cb Faktör: Hesaplarda kullanılan eğilme katsayısıdır.
