Aşık Tasarım ve Kuşak Tasarım

Çelik Aşık ve Kuşak tasarım sonuçları ve çelik aşıklara ve kuşaklara ilişkin yetersizlik durumları Çelik Aşıklar diyaloğunda gösterilir. Çelik aşıklar diyaloğunda PMM oranları, kombinasyonlar ve sehim sonuçları gösterilir. “Detaylar” sekmesinde, malzeme ve kesit özellikleri, iç kuvvet değerleri, eksenel basınç dayanımı, kuvvetli ve zayıf eksendeki eğilme momenti dayanımı, tasarım değişkenleri ve yanal tutululuk katsayıları (K katsayısı, L faktör vb.) ve PMM oranı gösterilir.

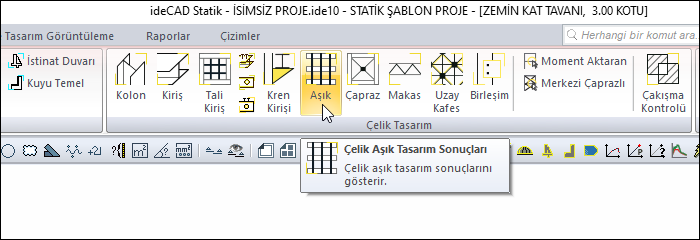

Çelik Aşıklar Diyaloğunun Yeri

Analiz yapıldıktan sonra, ribbon menü Analiz ve Tasarım sekmesi Çelik Tasarım başlığı altından Aşık komutuna tıklayarak ulaşabilirsiniz.

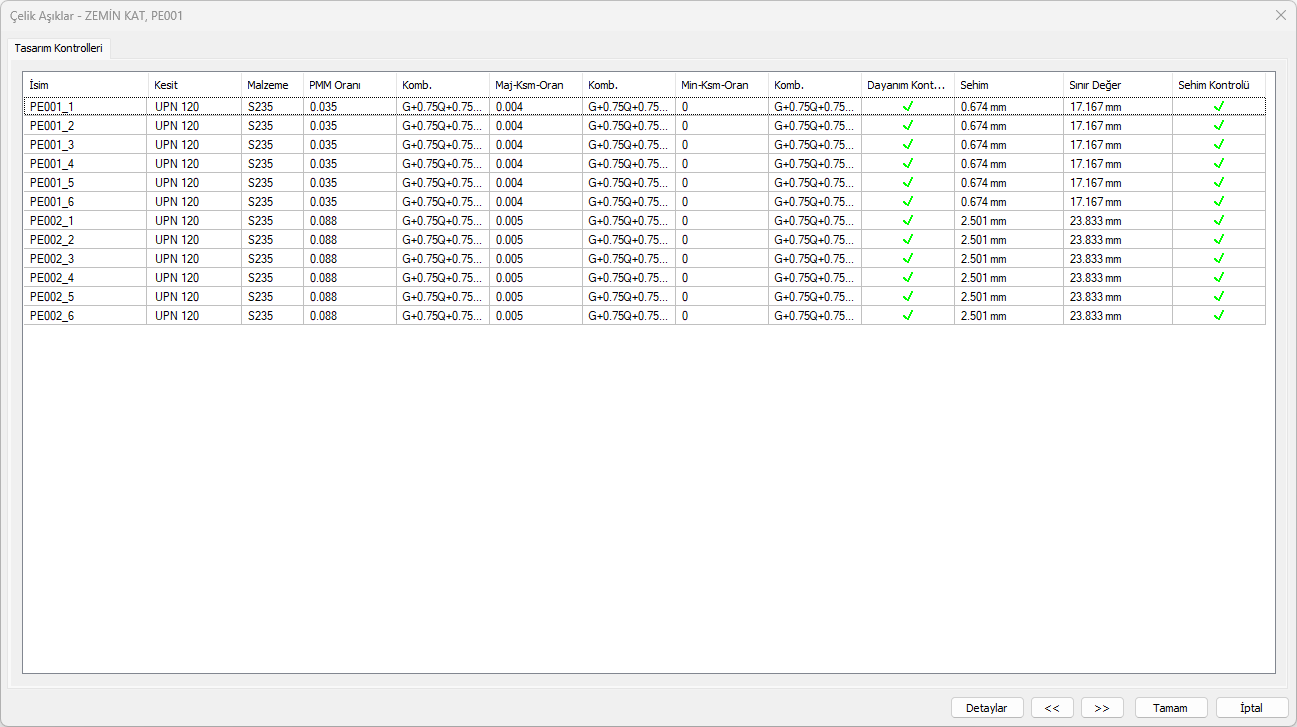

Çelik Aşıklar


Özellikler

İsim


Aşığın plandaki adıdır.

Kesit


Aşıkta kullanılan kesittir.

Malzeme


Aşıkta kullanılan malzemedir.

PMM Oranı


İhtiyacın kesit kapasitesine oranıdır (PMM Oranı = İhtiyaç/Kapasite).

Komb.



En olumsuz PMM oranını ortaya çıkaran yük kombinasyonudur.

Maj-Ksm-Oran


Kesitin majör yönündeki kesme kuvvetinin majör yöndeki kapasiteye oranıdır.

Komb.


Majör yöndeki en olumsuz gerilme oranını ortaya çıkaran yük kombinasyonudur.

Min-Ksm-Oran


Kesitin minör yönündeki kesme kuvvetinin minör yöndeki kapasiteye oranıdır.

Komb.


Minör yöndeki en olumsuz gerilme oranını ortaya çıkaran yük kombinasyonudur.

Dayanım Kontrolü


Kesitte olumsuzluk olması ve olmaması durumuna göre işareti değişen bilgi kutucuğudur.

Sehim


Aşığın yaptığı sehim değeridir.

Sınır değer


Aşıkta izin verilen maksimum sehimin sınır değeridir.

Sehim Kontrolü


Sehim sınırının aşılması ya da aşılmaması durumlarına göre işareti değişen bilgi kutucuğudur.

Detaylar


Tasarım detayları ayrıntılı olarak gösterilir.

Önceki


İmleç bir önceki satıra gider.

Sonraki


İmleç bir sonraki satıra gider.

Tamam


Yapılan değişiklikleri kayıt ederek diyaloğu kapatır.

İptal


Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır.

Özet Bilgi

İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Pozu formatında diyaloğun adı kısmında verilmektedir.


Örneğin ZEMİN KAT, PE001

Shift tuşu kullanımı

Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz.

Ctrl tuşu kullanımı

Ctrl tuşu ise arada kalan satırları tek tek seçer.

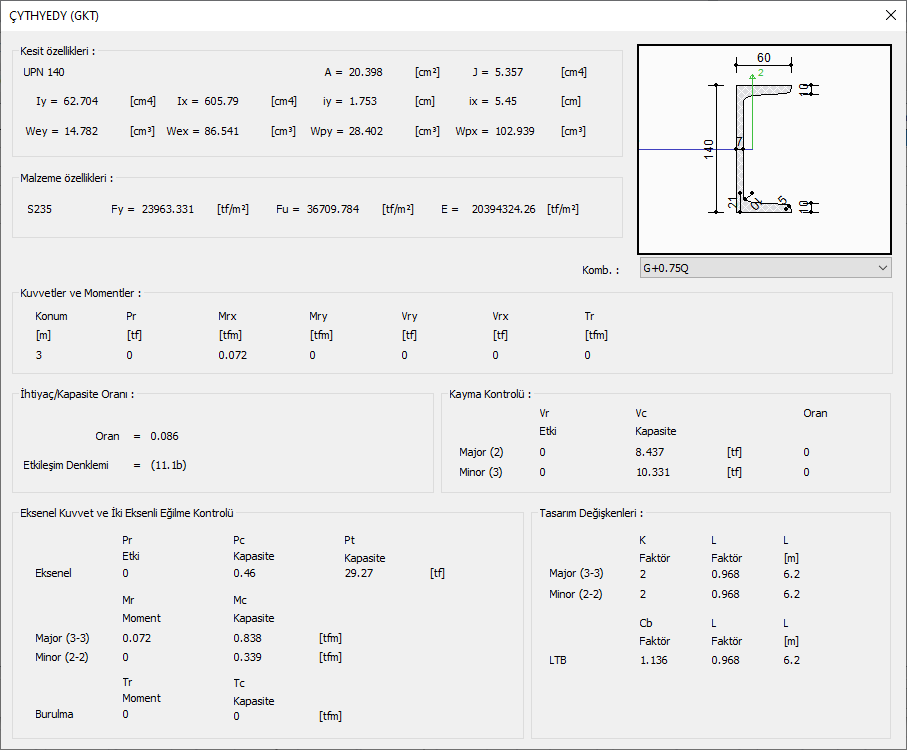

Tasarım Detayları


Özellikler

Şematik çizim

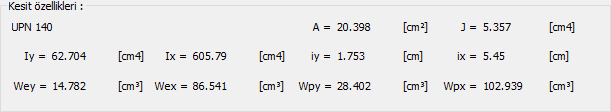

Kesit özellikleri


Kesitin isminin ve geometrik özelliklerinin yer aldığı kısımdır.
A: Kesit alanıdır.
J: Burulma atalet momentidir.
Iy: 2 eksenindeki kesit atalet momentidir.
Ix: 3 eksenindeki kesit atalet momentidir.
iy: 2 eksenindeki atalet yarıçapıdır.
ix: 3 eksenindeki atalet yarıçapıdır.
Wey: 2 eksenindeki kesit elastik mukavemet momentidir.
Wex: 3 eksenindeki kesit elastik mukavemet momentidir.
Wpy: 2 eksenindeki kesit plastik mukavemet momentidir.
Wpx: 3 eksenindeki kesit plastik mukavemet momentidir.

Malzeme özellikleri


Kesitte kullanılan çelik malzemesine ait özellikler listelenir.
Fy: Akma dayanımıdır.
E: Elastisite modülüdür.
G: Kayma modülüdür.
Fu: Kopma dayanımıdır.

Kuvvetler ve momentler


Elemanda oluşan, seçilen yük kombinasyonuna ait, iç kuvvetler bu kısımda gösterilir.
Pr: Eksenel yük değeridir.
Mrx: Elemanın 2 yönündeki eğilme momentidir.
Mry: Elemanın 3 yönündeki eğilme momentidir.
Vry: Elemanın 2 yönündeki kesme kuvvetleridir.
Vrx: Elemanın 3 yönündeki kesme kuvvetleridir.
Tr: Elemanın burulma momentidir.

Kombinasyon


Yük kombinasyonu seçilir.

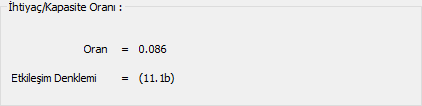

İhtiyaç/kapasite oranı


Seçilen yük kombinasyonuna ait kesitteki ihtiyaç/kapasite oranı gösterilir.
Oran: Yüzdesel olarak oran değeridir.
Etkileşim denklemi: Oran hesabında kullanılan etkileşim denklemidir.

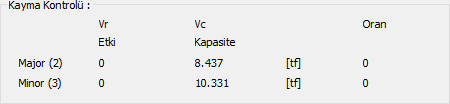

Kayma kontrolü


Aşığın kesme kapasitesi oranı gösterilir.
Vr: Seçilen yük kombinasyonuna göre hesaplanan majör ve minör yöndeki aşık kesme kuvvetidir.
Vr/Omega *Vc: Aşığa ait majör ve minör yöndeki kesme kapasitesidir.
Oran: Etkiden ve kapasiteden yola çıkılarak hesaplanan oran değeridir.

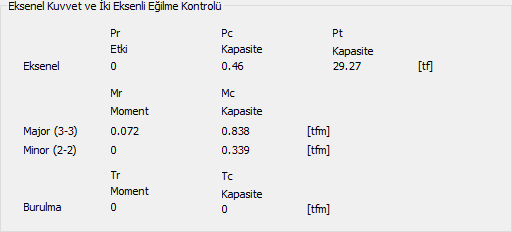

Eksenel kuvvet ve iki eksenli eğilme kontrolü


Aşığın eksenel kapasite ve moment kapasitesi oranları gösterilir.
Pr: Seçilen yük kombinasyonuna göre hesaplanan aşık eksenel yüküdür.
Pc/Omega Kapasite: Aşığın eksenel basınç yük kapasitesidir.
Pt/Omega Kapasite: Aşığın eksenel çekme yük kapasitesidir.
Mr: Seçilen yük kombinasyonuna göre hesaplanan majör ve minör yöndeki moment değeridir.
Mc/Omega Kapasite: Aşığın moment taşıma kapasitesidir.
Tr: Seçilen yük kombinasyonuna göre hesaplanan aşık burulma momenti değeridir.
Tc: Aşığın burulma momenti taşıma kapasitesidir.

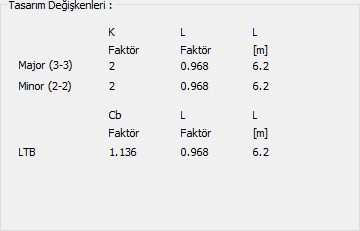

Tasarım değişkenleri


K Faktör: Hesaplarda kullanılan etkili uzunluk katsayısıdır.
L Faktör: Hesaplarda kullanılan mesnetlenmiş uzunluk oranıdır.
LTB - L Faktör: Hesaplarda yanal burulmalı burkulma için kullanılan değerdir.
Cb Faktör: Hesaplarda kullanılan eğilme katsayısıdır.
