Kren Kirişi Tasarımı Örnek Hesabı
Kesit ve Malzeme Bilgileri: HEA 300 - S235
Açıklık: 5 m Yapı toplam uzunluk: 25 m Kren kapasitesi: 10 tf

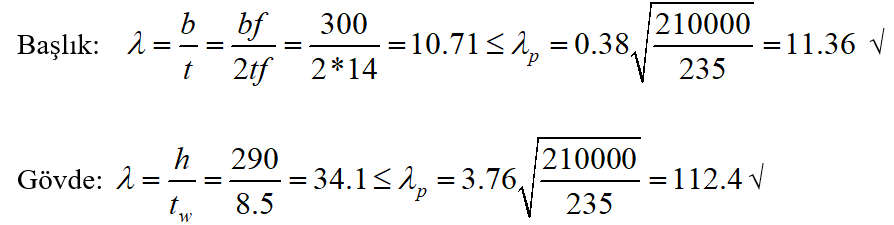

Yerel Burkulma

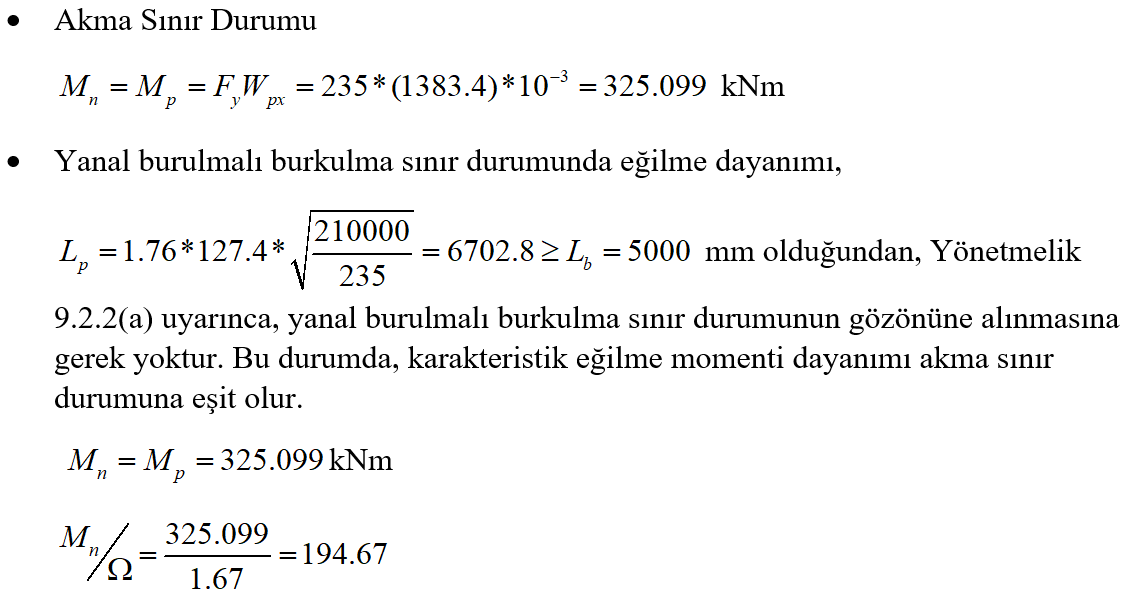

Majör Eksen için Eğilme Dayanımı

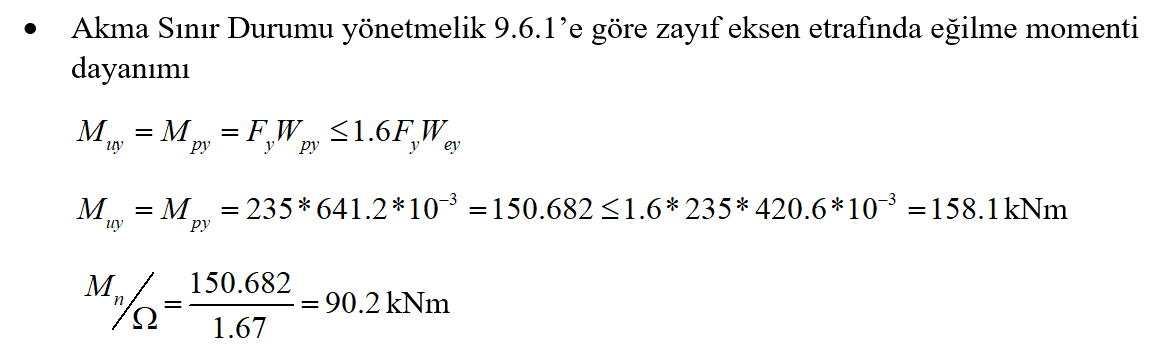

Minör Eksen için Eğilme Dayanımı

Bileşik Etki Altında Tasarım

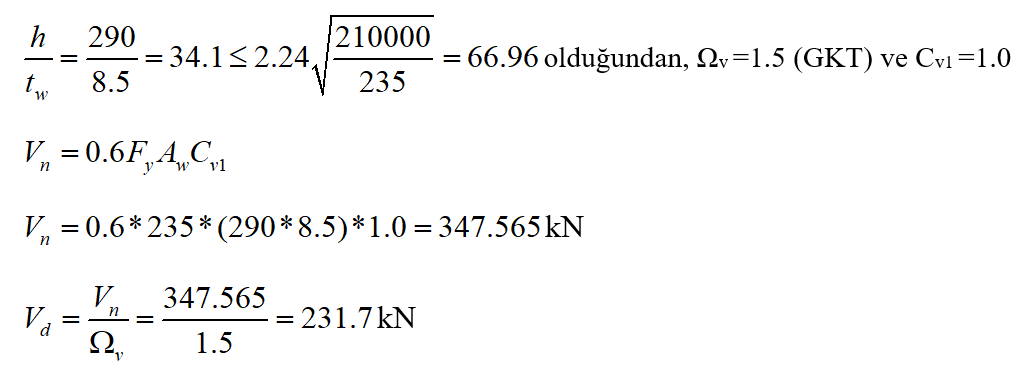

Kesme Kontrolü
Çift simetri eksenli I kesitlerde yönetmelik 10.2.1(a) gereği,

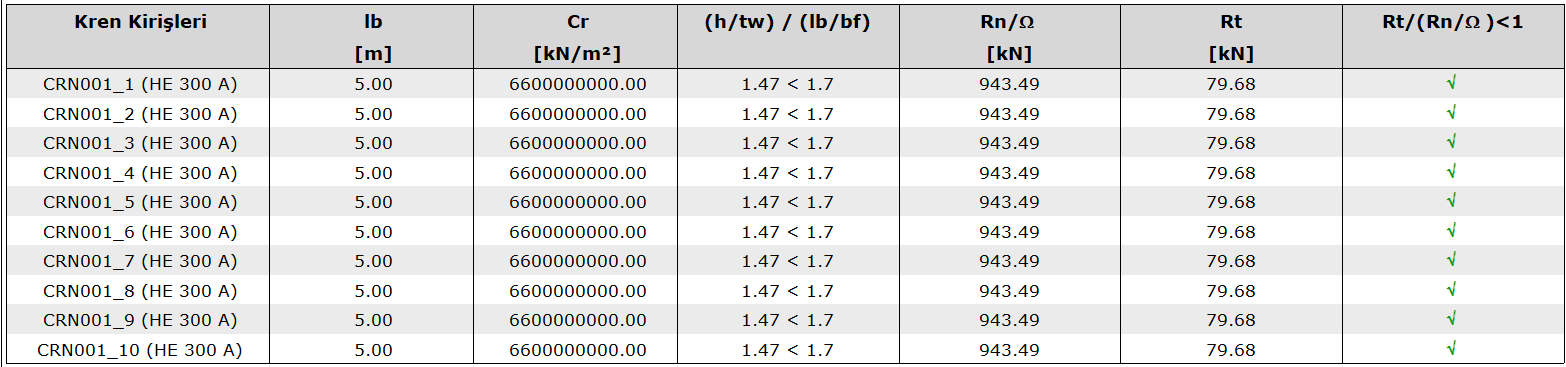

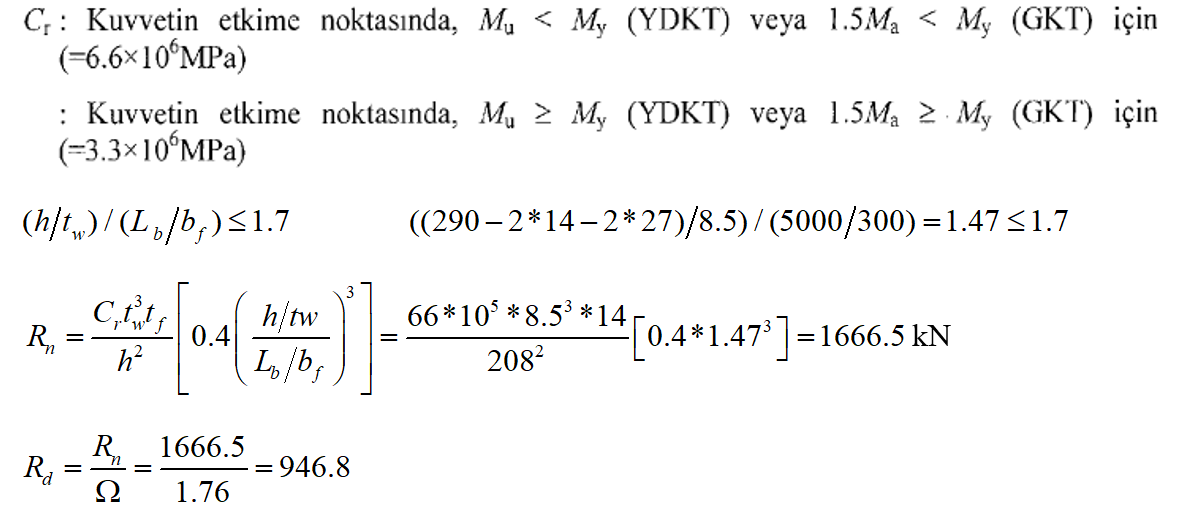

Gövde Yanal Öteleme Burkulması

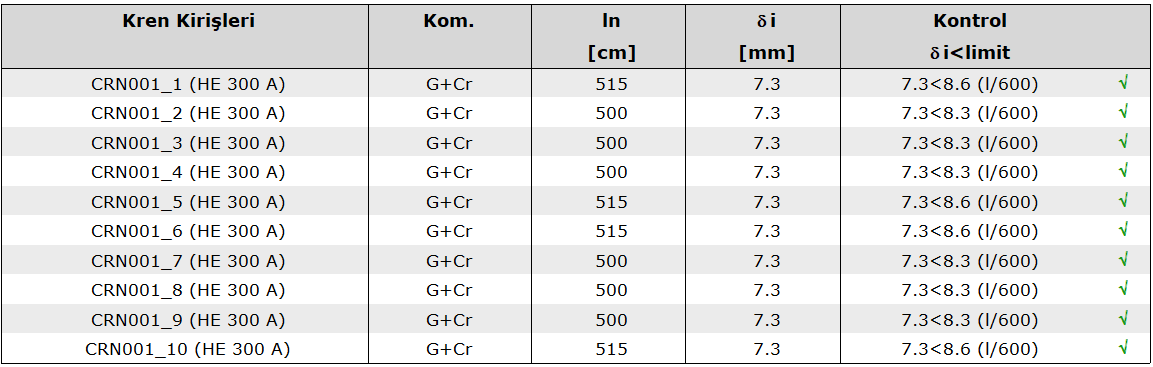

Sehim Sınırı

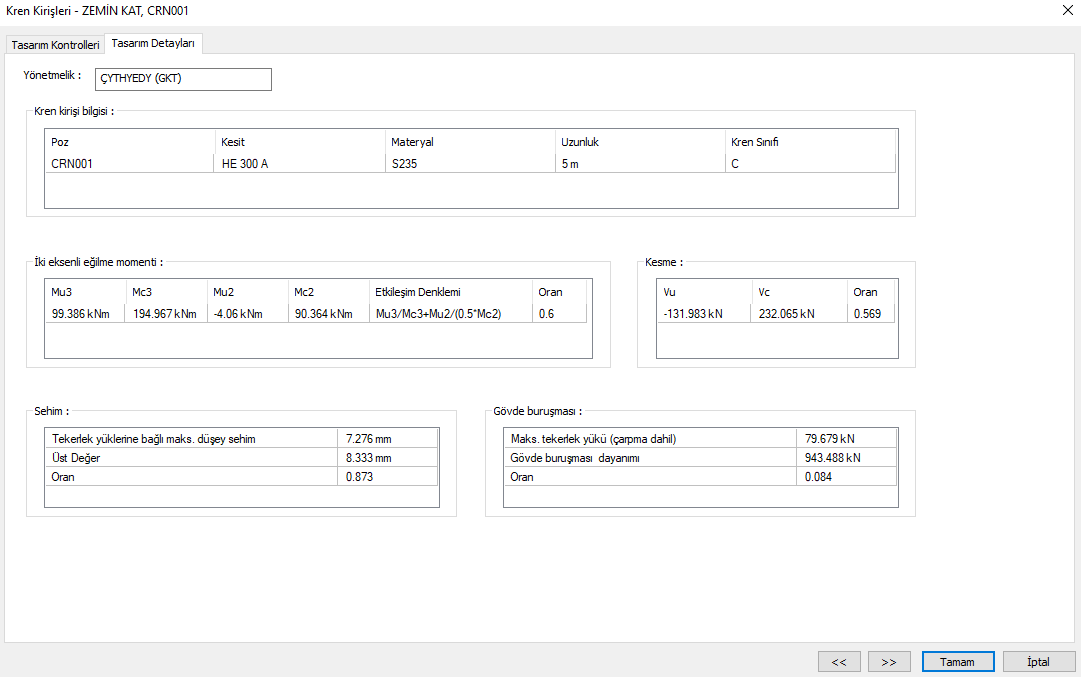

Çelik tasarım -Kren kirişi ekranı ve kren kirişi raporundan bu sonuçlar karşılaştırılabilinir.
