Analiz Sistemi Oluştur
Analiz Sistemi Oluştur komutu ile, sonlu elemanlar kullanılarak analiz sistemi oluşturulur ve analiz modeli üzerinde inceleme yapılabilir. Analiz+Tasarım komutu kullanıldığında analiz öncesi analiz sistemi otomatik oluşturulur. Analiz Sistemi Oluştur komutu analiz+tasarım öncesi katı modele uygun oluşturulan çubuk ve kabuk sonlu elemanlar ile bağlantı (link) elemanları inceleme olanağı verir.
Analiz Sistemi Oluştur Komutunun Yeri

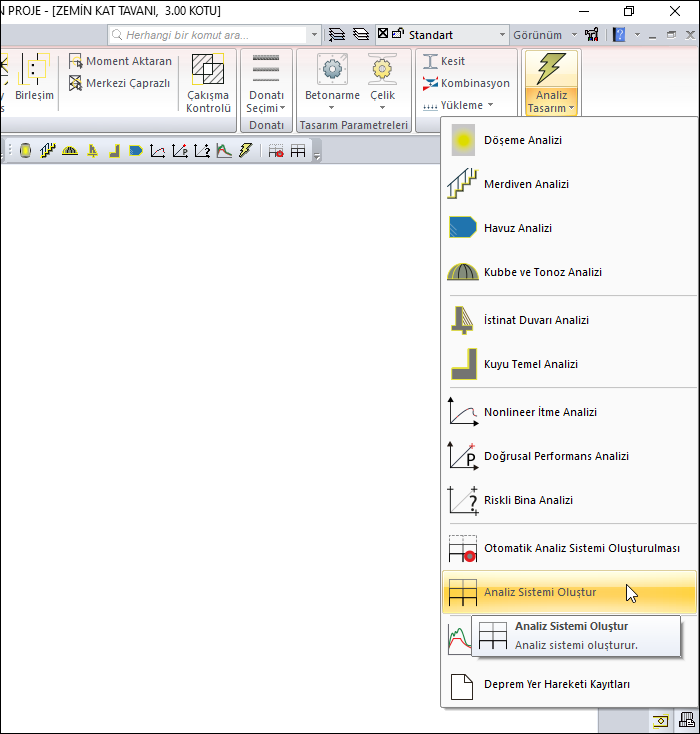

Ribbon menü Analiz ve Tasarım sekmesi Analiz başlığı altından ulaşabilirsiniz.
Analiz ve Tasarım (F9) komutu kullanılarak analiz+tasarım yapılırken, ideCAD analiz sistemini otomatik olarak oluşturduktan sonra analiz+tasarımı yapar.

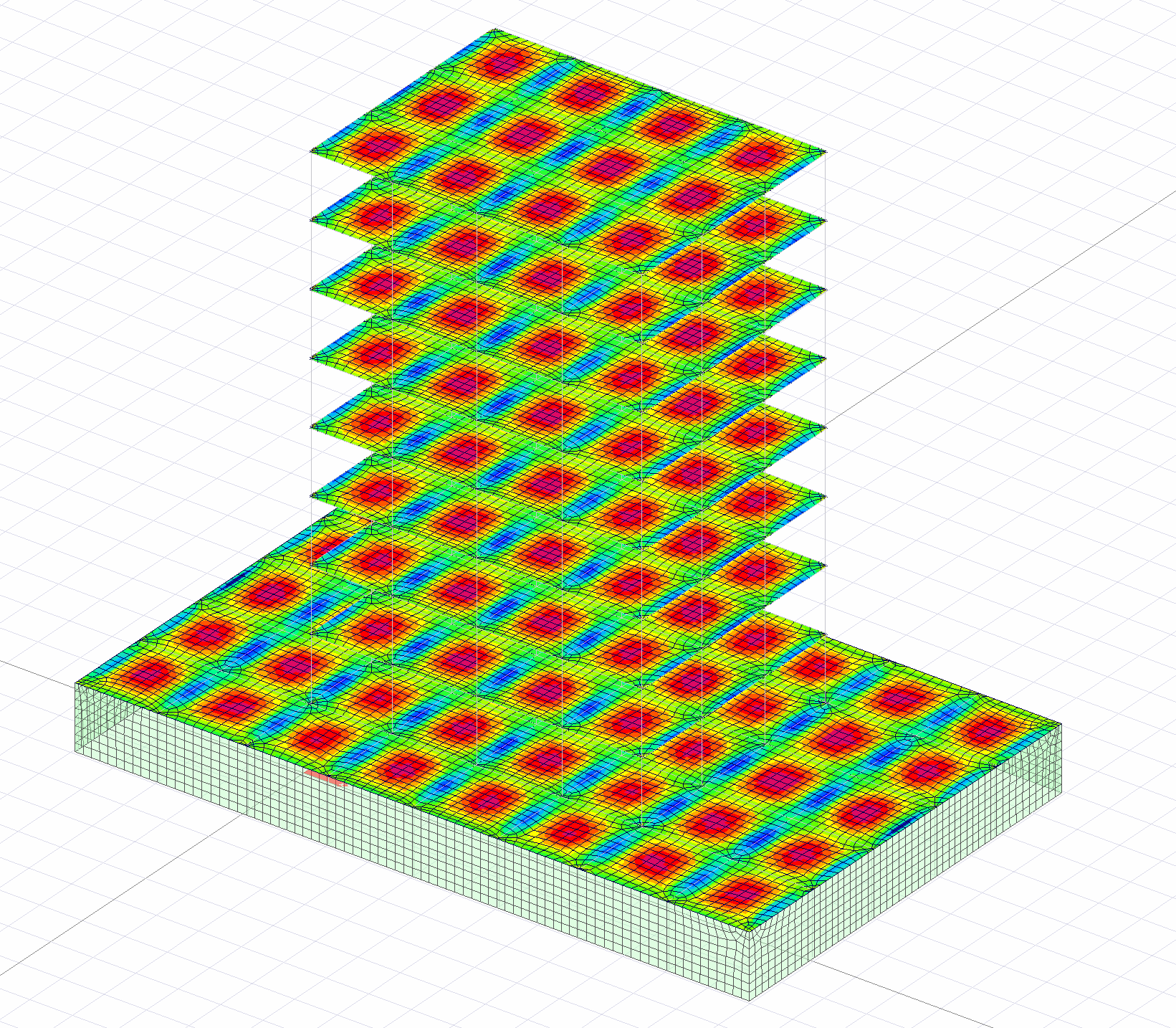

Çeşitli durumlar için analiz modelleri aşağıdaki resimlerde gösterilmiştir.  |

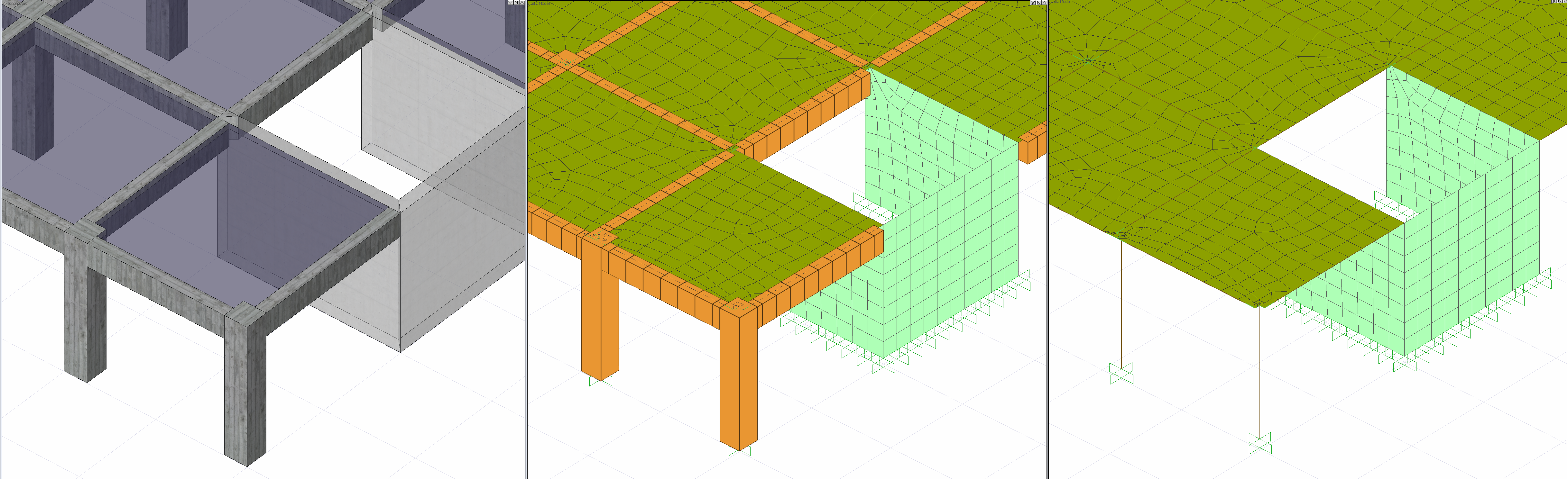

Aşağıdaki görselin sol tarafında elemanların katı model görüntüsü bulunmaktadır. Orta bölümdeki görselde analiz modelinin yarı rijit diyafram modeli ile oluşturulmuş ve çubuk elemanların dolu gövdeli gösterimi bulunmaktadır. Sağ bölümdeki görselde analiz modelinin yarı rijit diyafram modeli ile oluşturulmuş ve döşeme-perdelerin kabuk kolon-kirişlerin çubuk eleman gösterimi bulunmaktadır.  |

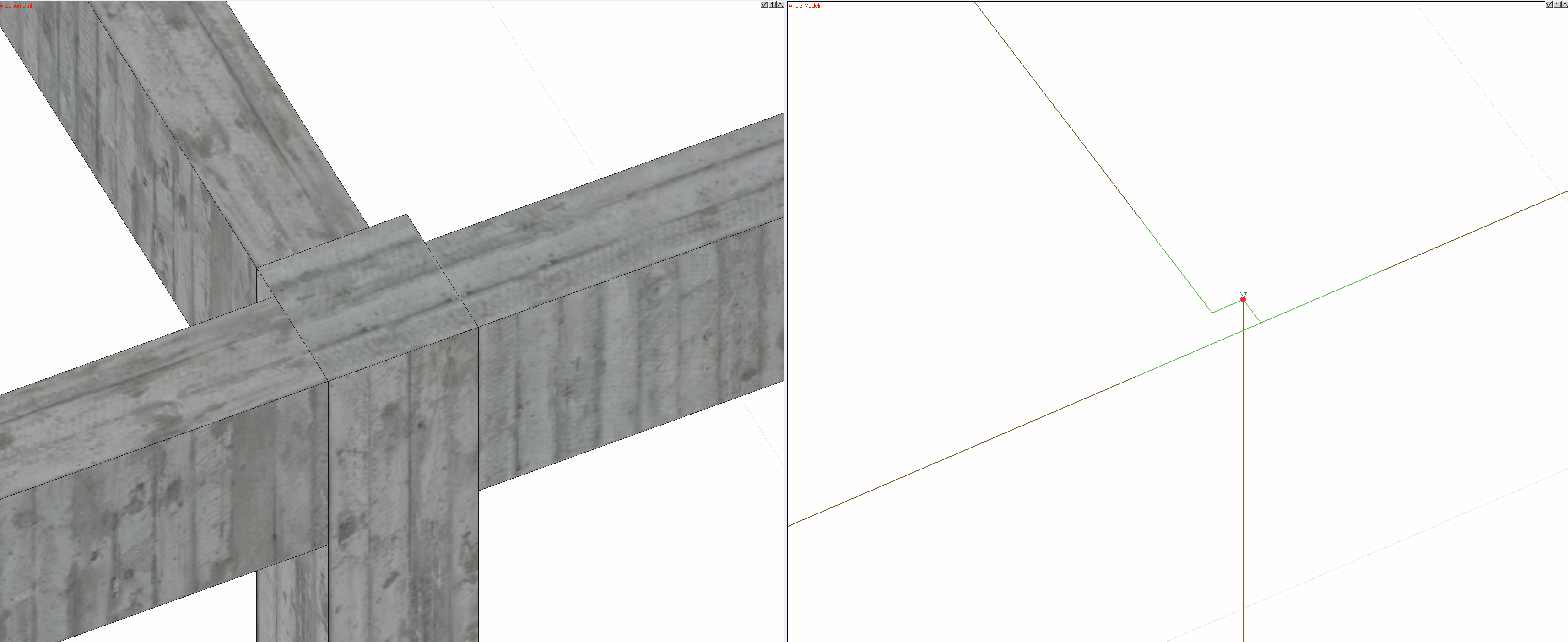

Aşağıdaki resimde kolon-kiriş elemanlarının bağlantı noktasındaki analiz modeli bulunaktadır. Sol taraftaki görselde katı model görüntüsü bulunmaktadır. Sağ taraftaki görselde bu katı modele uygun olarak komun ve boyutlar gözönüne alınarak oluşturulan analiz modeli gösterilmektedir.  |
