Yarı Rijit
Yarı Rijit Diyafram seçeneği işaretli ise döşemeler, düzlem içi ve düzlem dışı şekildeğiştirmelerinin dikkate alındığı kabul elemanlar (shell) ile modellenir.
Yarı Rijit Diyafram: Döşeme rijitliğinin; sistem rijitliğine yakın veya eşit olduğu durumları temsil eden analitik modeldir. Rijitlik hesabı, döşeme kalınlığı, ebatları ve malzeme parametrelerine bağlı olarak hesaplanır. Yarı rijit diyafram modelinde döşemeler iki boyutlu sonlu elemanlar (shell) ile modellenir. İki boyutlu sonlu elemanlar düzlem içi düzlem dışı hareket edebilmeleri, kabuk eleman üzerinde gerilmeler oluşturur. Bu gerilme dağılımına göre betonarme döşeme tasarımı yapılabilir. Yarı rijit diyafram kabulü döşeme davranışının yapı analiz modelinde gerçeğe en yakın davranışını yansıtan kabuldür.
Yarı Rijit Komutunun Yeri

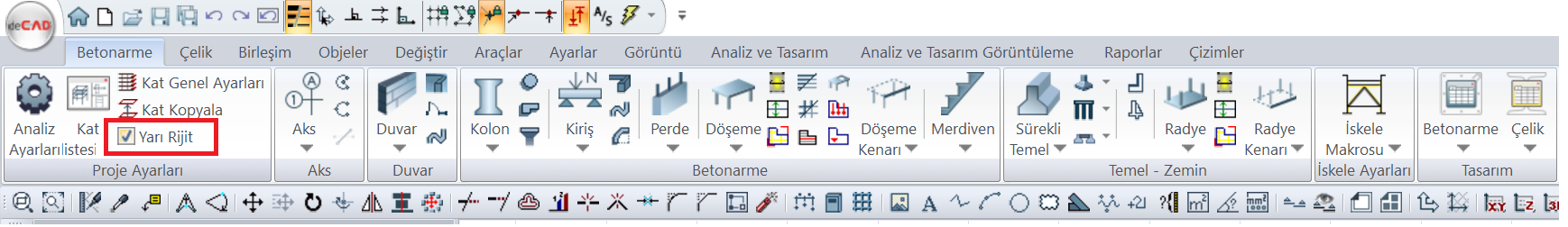

Ribbon Menüde Analiz ve Tasarım menüsünde, Analiz Modeli başlığı altında bulunan Yarı Rijit seçeneğini aktif hale getirerek döşemelerde yarı rijit diyafram kabulü ile çözüm yapabilirsiniz.
Yarı Rijit diyafram çözümü Analiz Ayarları penceresinden de seçilebilir.
