Yer Hareketi Ölçeklendirme
Yer Hareketi Ölçekleme komutuyla zaman tanım alanında doğrusal hesap veya zaman tanım alanında mod toplama yöntemi ile deprem hesabında üç boyutlu analiz için seçilen 11 adet deprem ivme kaydı takımının (toplamda 22 adet ivme kaydı) TBDY 2.5.2 'de açıklanan basit ölçekleme yöntemi ile ölçeklemesi yapılır.
Genel ilkeler
ideCAD’e girilen ivme kayıtlarının spektrum eğrisine dönüştürülmesi otomatik yapılmaktadır.
İvme kaydı takımlarının spektrum eğrilerinin karelerinin toplamının karekökü alınarak(SSRS) bileşke spektrum eğrisine dönüştürüldükten sonra tasarım spektrumuna eşleştirilmesi için en küçük kareler tekniği yaklaşımı kullanılmaktadır ve ölçek katsayısı otomatik olarak belirlenmektedir.
En küçük kareler tekniği yaklaşımı ile otomatik olarak ölçeklendirilen spektrum eğrilerinin ölçekleme katsayısı kullanıcı denetimine bağlı olarak değiştirilebilmektedir.
İvme kaydı takımlarının ortalamasının 0.2Tp ve 1.5Tp periyotları arasındaki genliklerinin, tasarım spektrumunun aynı periyot aralığındaki genliklerine oranının 1.3 ‘ten küçük olması kontrolü otomatik olarak yapılmaktadır.

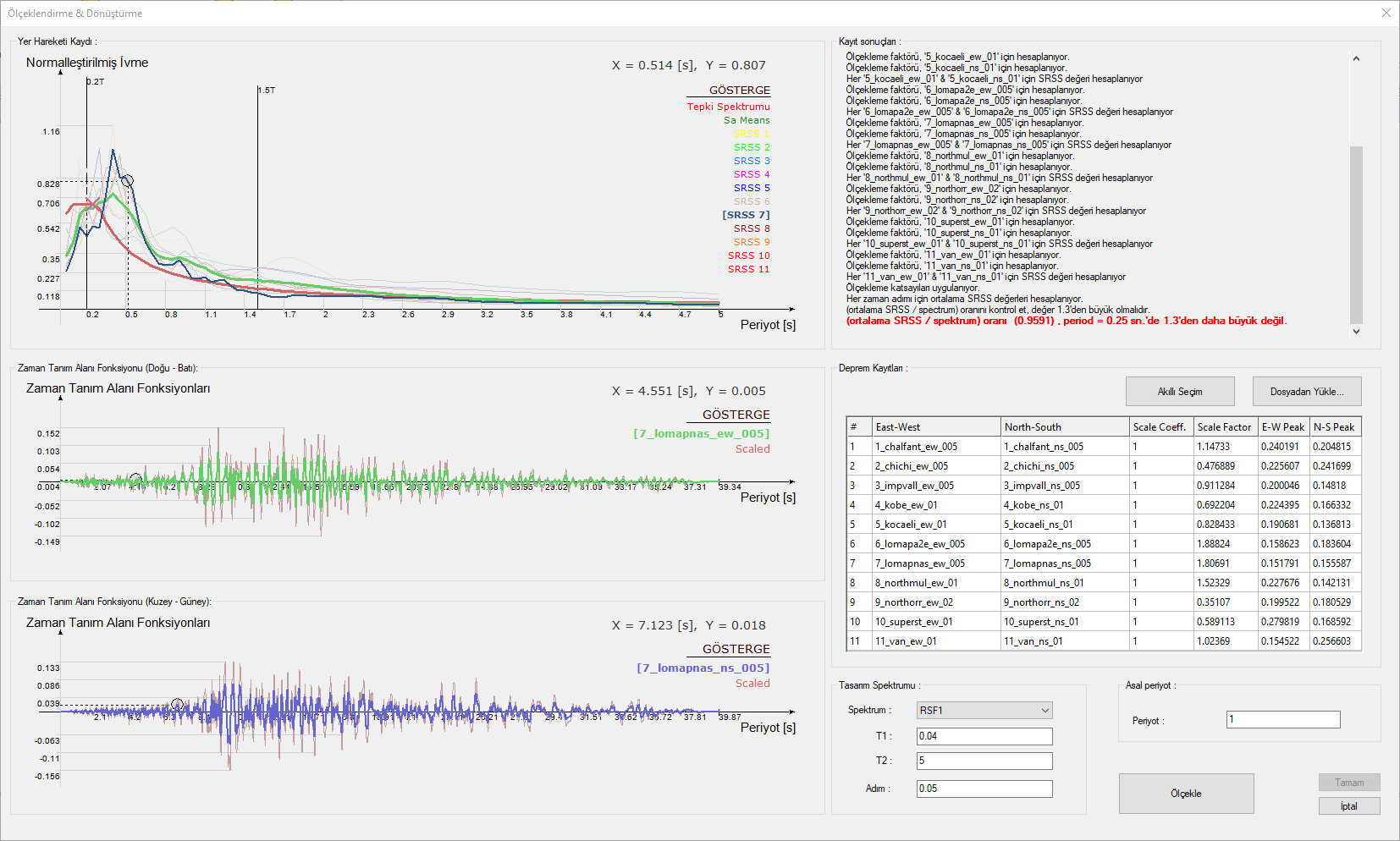

İvme kaydı takımlarının spektrumları, ölçek katsayıları, bileşke spektrumların ortalaması ve ivme kayıtlarının ölçeklendikten sonraki karşılaştırılmaları aşağıdaki resimde gösterildiği gibi bir arayüz ile yapılmaktadır.
Deprem ivme kaydı takımlarının seçimi ve tanımlanması kullanıcı denetimindedir.
Yer Hareketi Ölçekleme Komutunun Yeri

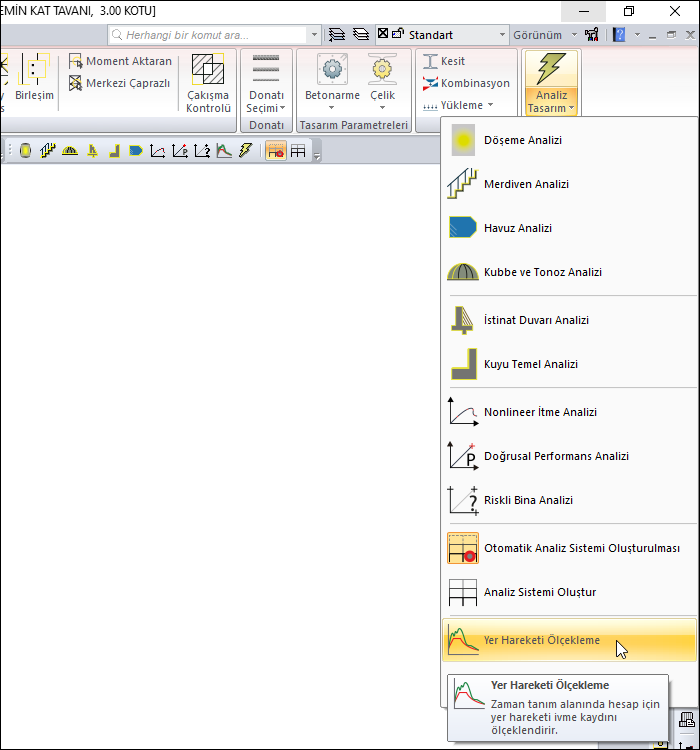

Ribbon menü Analiz ve Tasarım sekmesi Analiz başlığı altından Yer Hareketi Ölçekleme komutuna ulaşabilirsiniz.
İşlem Adımları
Doğu-batı, kuzey-güney şeklinde elde edilen, önceden belirlediğiniz 11 adet ivme kaydı takımını (toplamda 22 ivme kaydı) girin.
Yer hareketi ölçekleme ikonunu tıklayın.
Ölçeklendirme & Dönüştürme diyaloğu açılacaktır.

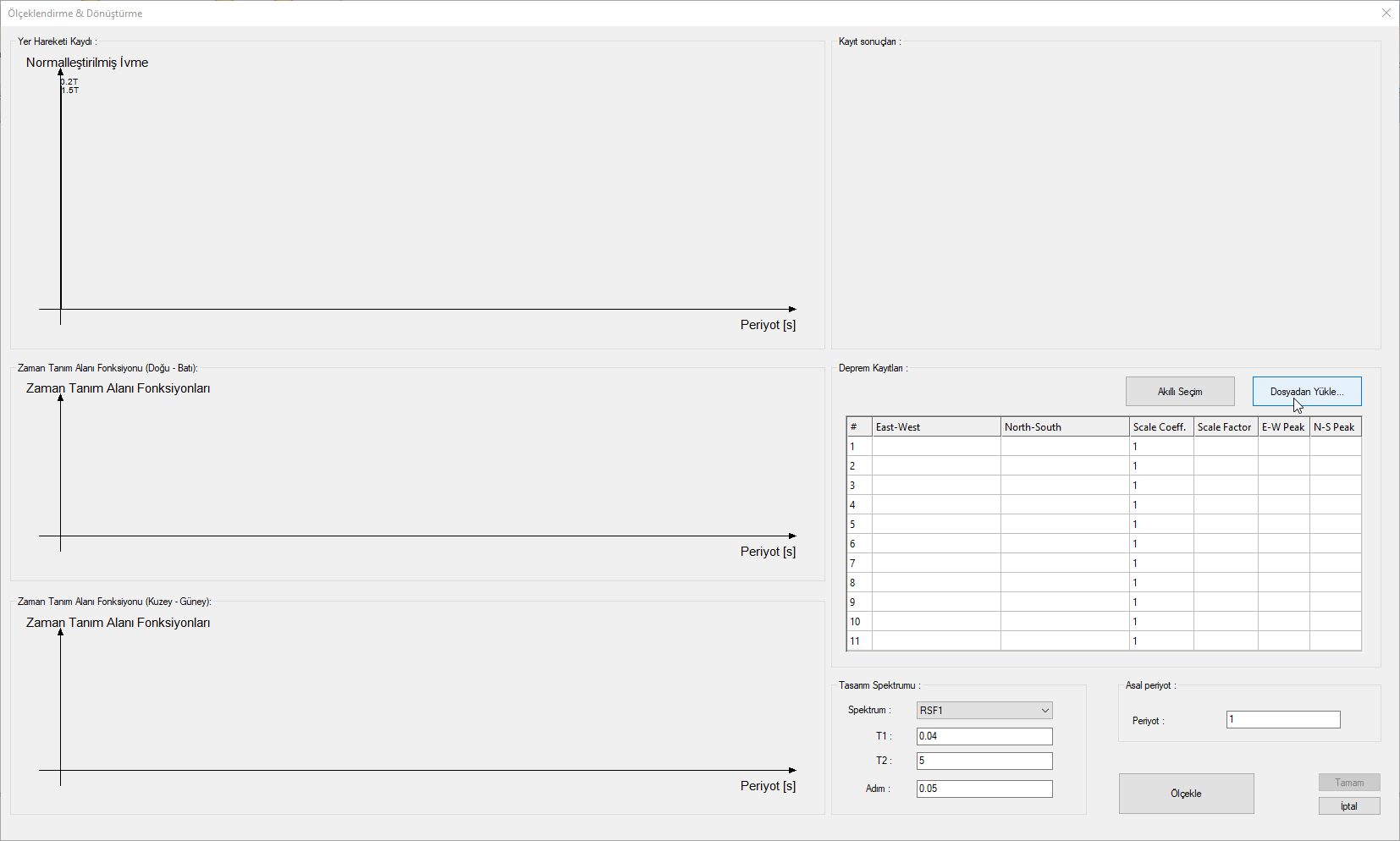

Açılan diyalogda Dosyadan Yükle satırını tıklayın.

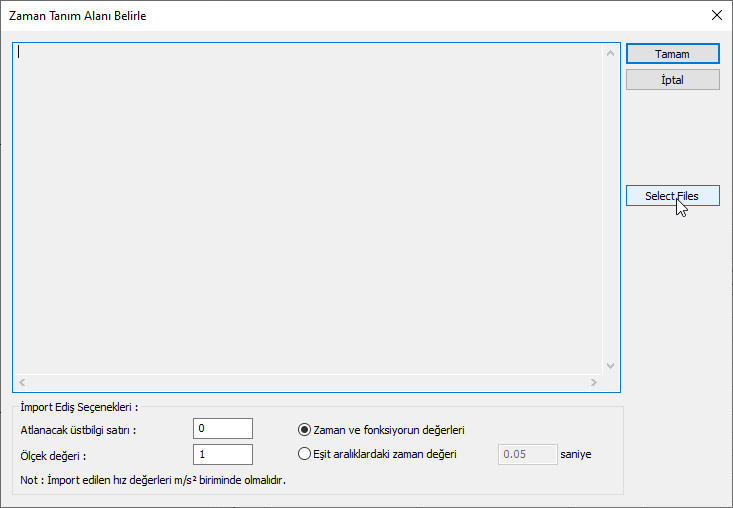

Zaman Tanım Alanı Belirle diyaloğu açılacaktır. Diyalogdaki Select Files butonunu tıklayın.

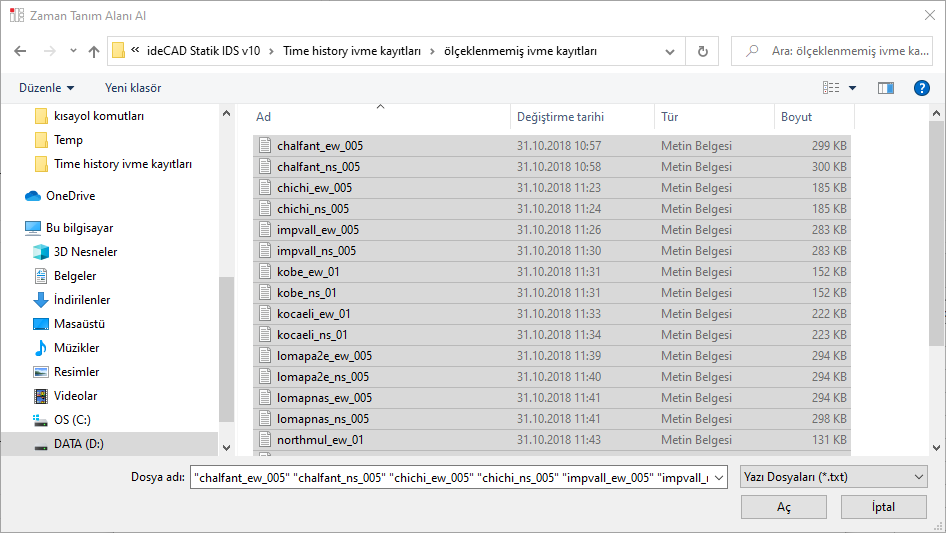

Ölçeklendirme yapılacak deprem kaydı dosyalarını seçin. Shift tuşuna basarak çoklu seçim yapabilirsiniz.
Aç ve tamam butonlarını tıklayarak diyalogları kapatıp ölçeklendirme & dönüştürme diyaloğuna gelin.

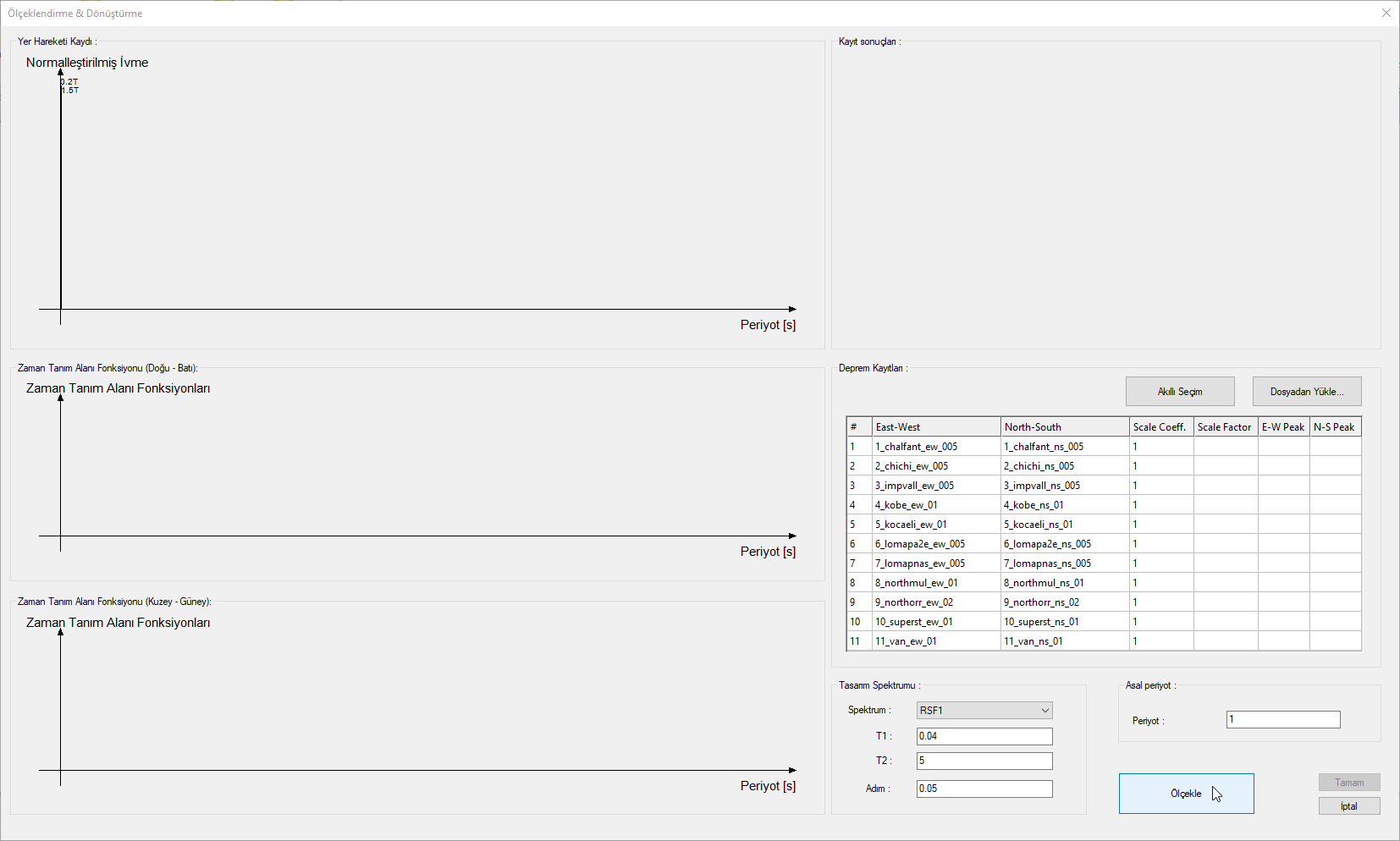

Ölçekle butonuna tıklayarak deprem kayıtlarını ölçeklendirin.
Koşul sağlandıktan sonra tamam butonuna basarak pencere kapatıldığında zaman tanım alanı durumları her bir ivme kaydı ve ölçek katsayısı için otomatik tanımlanmaktadır

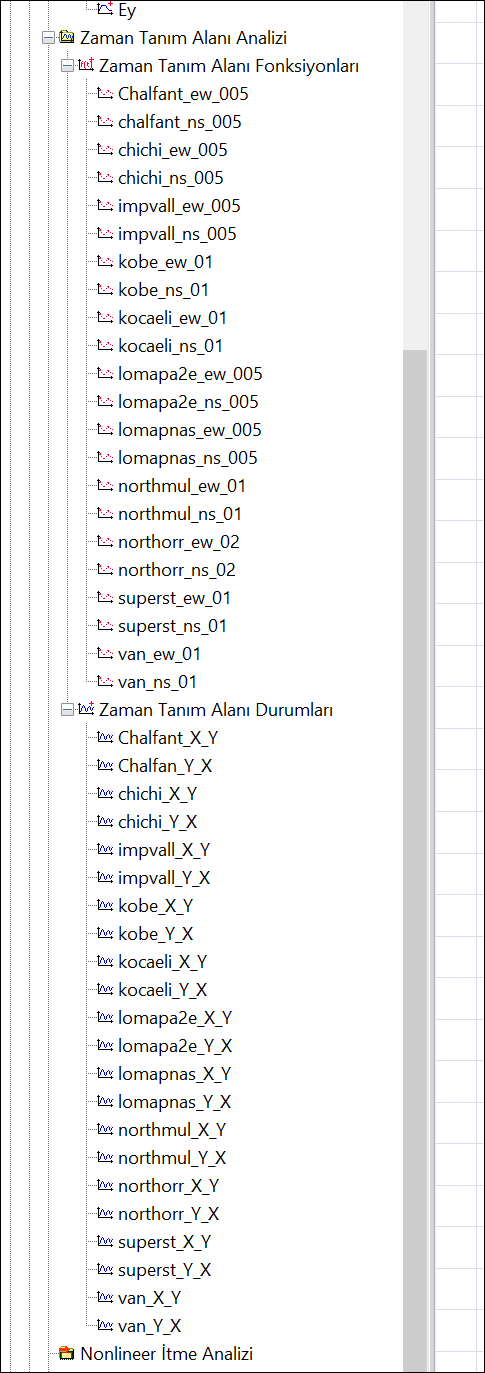

Oluşan eğriler, yapı ağacında zaman tanım alanı fonksiyonu ve zaman tanım alanı durumları altında görünecektir.

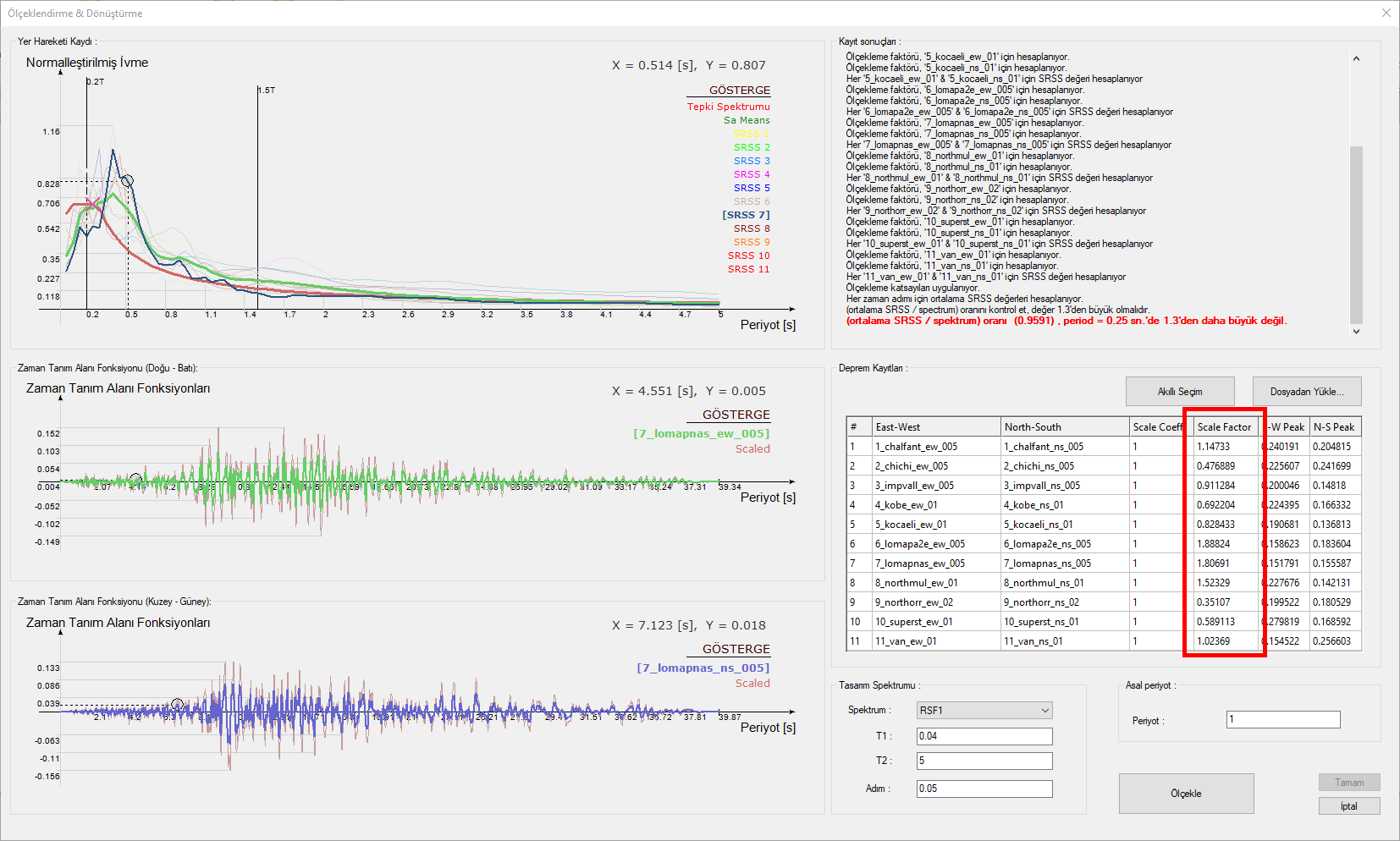

Ölçek katsayılarına Ölçeklendirme & Dönüştürme diyaloğu deprem kayıtları bölümünden ulaşabilirsiniz.
