Nonlineer İtme Analizi
Nonlineer İtme Analizi komutu ile Şekildeğiştirmeye Göre Değerlendirme ve Tasarım (ŞGDT) yaklaşımı ile doğrusal olmayan itme analizi (doğrusal olmayan performans analizi) yapılır. Yeni yapılar, mevcut yapılar ve güçlendirme yapılmış binalarda itme analizi uygulanır. Nonlineer İtme Analizinde doğrusal olmayan malzeme davranışı, plastik mafsallar, plastik dönmeler, yayılı plastik davranış modeli birim şekildeğiştirme değerleri, performans noktası ve yapı performansı otomatik hesaplanır. Sabit tek modlu itme analizi, değişken tek modlu itme analizi ve Artımsal Spektrum Analizi (ARSA) ile itme analizi olmak üzere üç farklı itme analizi yöntemi bulunur.
Nonlineer İtme Analizi Komutunun Yeri

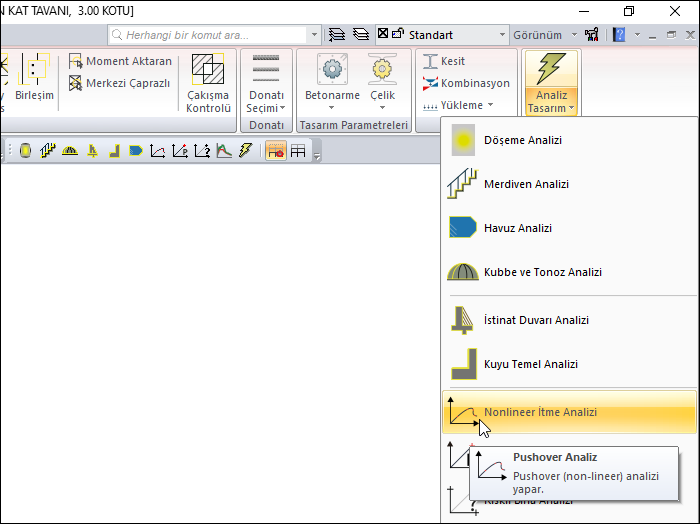

Ribbon menü Analiz ve Tasarım sekmesi Analiz başlığı altından Nonlineer İtme Analizi komutuna ulaşabilirsiniz.
İşlem Adımları
Analiz Tasarım ikonu altında bulunan Nonlineer İtme Analizi ikonunu tıklayınız.

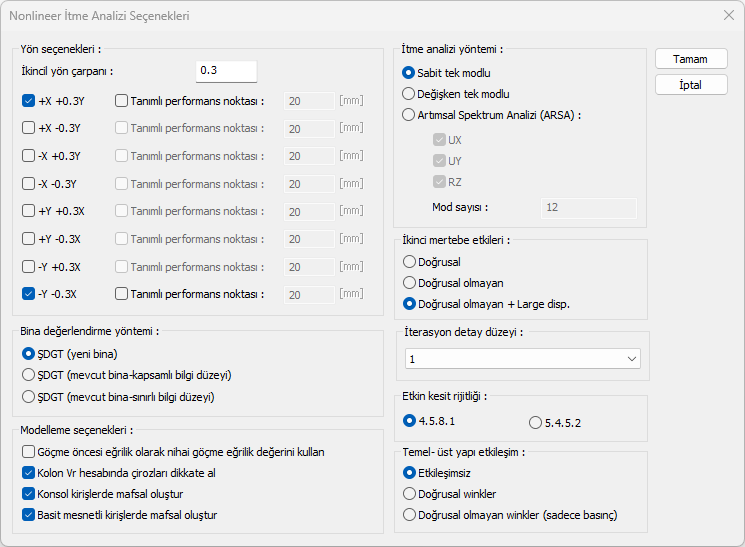

Nonlineer İtme Analizi Seçenekleri ekrana gelecektir.
Projenize uygun seçimleri yaptıkran sonra Tamam butonunu tıklayınız.
ideCAD Nonlineer İtme Analizini başlatacaktır.
Analiz Durumu penceresinde işlem adım takip edilebilir.
Analiz bittikten sonra Analiz Durumu pencerisnde Tamam butonunu tıklayınız.
Özellikler |
|---|

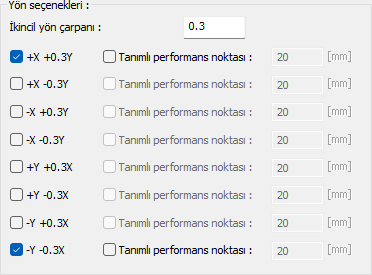

Yön Seçenekleri  İtme analizinin hangi yönlerde ve hangi katsayıların etkisinde yapılacağını göstermektedir. Doğrusal olmayan analizlerde süperpozisyon ilkesi geçerli olmadığından bütün durumlar için analizler ayrı ayrı yapılmalıdır. Bu durum da biraz zaman aldığı için ilk başta projeler kontrol edilirken yalnızca baskın yönler (örn. X+0,3 ve X-0,3Y gibi) için analiz yapılıp kontrol edilebilir. Projenizi başlangıçta kontrol ederken bu iki kombinasyona en son değerlendirme yapılırken de tamamının dikkate alınması gerekir. Tanımlı performans noktası özelliği ile kullanıcı tanımlı plastşk mafsal konumu belirlenir. |
Bina Değerlendirme Yöntemi  Bu olanakta yapının mevcut yapı veya yeni yapı olmasına göre analiz seçeneği belirtilir. Yapının mevcut bir yapı olması ile yeni bir yapı olması arasında malzeme modeli ve değerlendirme açısından farklılıklar bulunmaktadır. Aynı zamanda bilgi düzeyi de mevcut yapılarda TBDY 15.2.4 ve 15.2.5 'te belirtilen durumlara göre malzeme modelinde farklılıklar oluşturmaktadır. |
İtme Analizi Yöntemi  TBDY Bölüm 5.6 'da belirtilen Sabit tek modlu, değişken tek modlu ve çok modlu itme yöntemlerinden herhangi bir tanesini seçebilirsiniz. Çok modlu itme analizi olarak ARSA yöntemi kullanılmaktadır. |
İkinci Mertebe Etkileri  İtme analizinin ara adımlarında geometri bakımından doğrusal olmayan davranışın nasıl dikkate alındığının belirlendiği olanaktadır. İkinci mertebe etkilerini doğrusal kabul etmek betonarme yapılar için çok ciddi farklar oluşturmamaktadır. |
İterasyon Detay Düzeyi  “Bu olanakta 1 'den 5 'e kadar itme analizinde yapılan hassasiyet belirlenir.1 düzeyinde hassasiyet daha düşükken 5 düzeyinde yüksek hassasiyet olması anlamına gelir. |
Etkin kesit rijitliği  4.5.8.1 seçildiğinde TBDY 4.5.8.1 'de belirtilen Tablo 4.2 'ye göre etkin kesit rijitliklerini dikkate alınır. 5.4.5.2 seçeneği seçildiğinde TBDY 5.4.5.2 'de belirtilen etkin kesit rijitlikleri kullanılır. |
Temel-üst yapı etkileşim  İtme analizinde temel-üst yapı etkileşiminin dikkate alınmasını sağlar. |
Göçme öncesi eğrilik olarak nihai göçme eğrilik değerini kullan  İtme analizlerinde göçme öncesi eğrilik değerlerinin hesaplanmasında, beton ve donatı birim şekil değiştirme sınır değerleri TBDY 5.8.1.1‘de belirtilen değerler ile hesaplanmasını sağlar. |
Kolon Vr hesabında çirozları dikkate al  Kolon süneklik kontrollerinde, kolon kesme kapasitesi hesabında çirozların katkısının dikkate alınmasını sağlar. |
Konsol kirişlerde mafsal oluştur  İtme analizinde konsol kolonlarda plastik mafsal tanımı yapılmasını sağlar |
Basit mesnetli krişlerde mafsal oluştur  İki ucu mafsallı veya iki ucu kolonlara bağlı olmayan ikincil betonarme kirişlerde plastik mafsal tanımı yapılmasını sağlar. |
