Sağdan Üçgen Eğimli
Sağdan Üçgen Eğimli komutuyla, hazır makas tiplerinden biri olan sağdan üçgen eğimli makas tipi hızlı bir şekilde çizilir. Makas ayarlarından makas yükseklikleri ayarlanır.

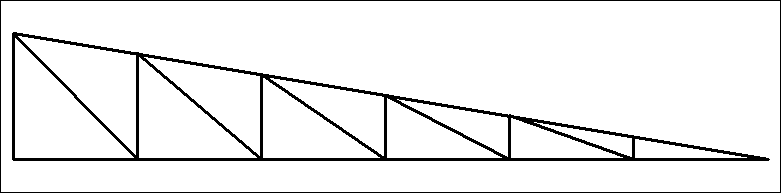

Sağdan Üçgen Eğimli Makas Şematik Çizimi:

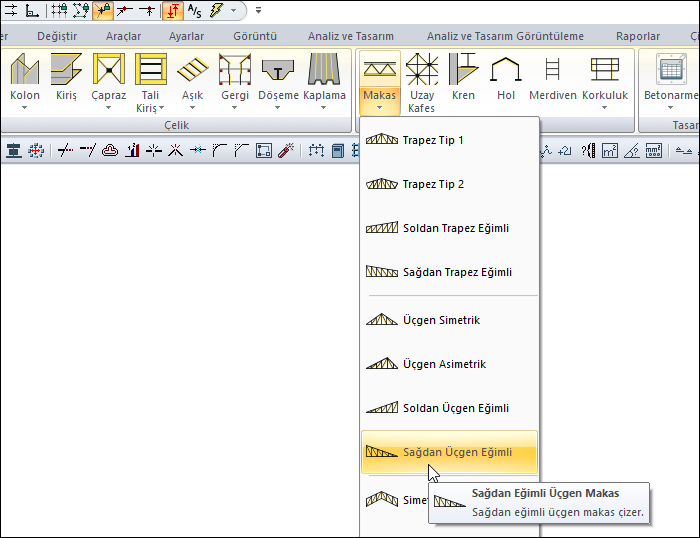

Sağdan Üçgen Eğimli Komutunun Yeri
Ribbon menü çelik sekmesi Makro başlığından ulaşabilirsiniz.
İşlem Adımları
Sağdan üçgen eğimli komutuna tıklayın.
Açılan Makaslar toolbarından Ayarlar ikonunu tıklayarak Makas Ayarları diyaloğunu açın.
Yükseklikler sekmesinden sağdan üçgen eğimli için h4 yüksekliğini girin.
Tamam butonuna tıklayarak diyaloğu kapatın.
Fare imlecini kolonun üzerine getirin. İmleç şekil değiştirince farenin sol tuşunu tıklayın.
Makasın ilk noktasını belirledikten sonra, imleci ikinci kolon üzerine getirip ikinci noktanızı oluşturun. Program makası oluşturacaktır.
Makas ayarları başlığından makas ayarlarına ait detaylı bilgiye ulaşabilirsiniz.
İşlem adımı |
|---|

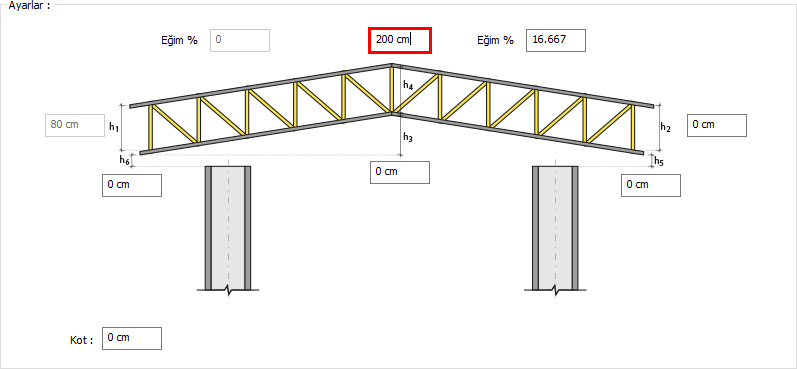

Makas ayarları yükseklik sekmesinde h4 değeri için 200 cm girilmesi  |

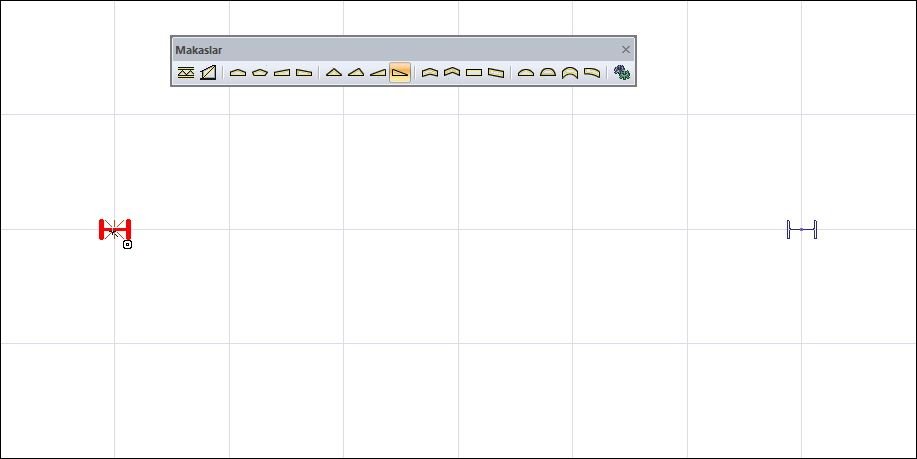

Makasın ilk noktasının oluşturulması  |

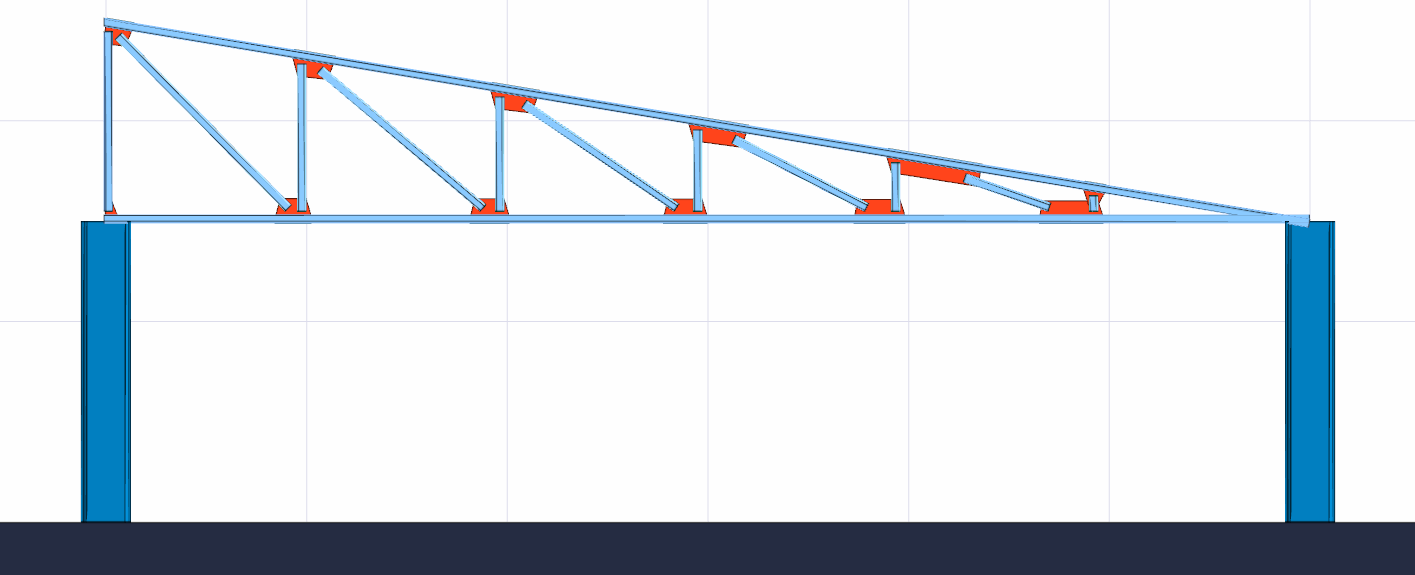

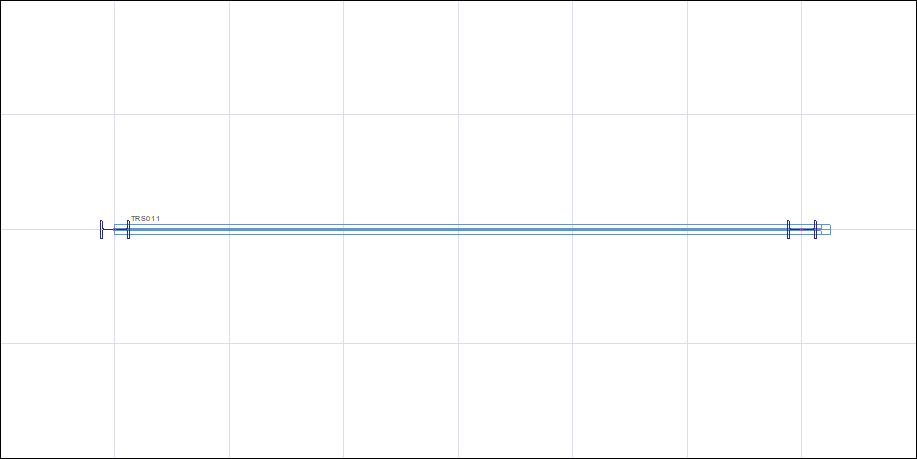

Makasın ikinci noktasının belirlenmesi ve makasın oluşması   |
