Merdiven Alanı Ekle komutu ile mevcut bir merdivene sahanlık veya yeni bir merdiven alanı eklenir.

Merdiven Alanı Ekle Komutunun Yeri

Mimari Programda

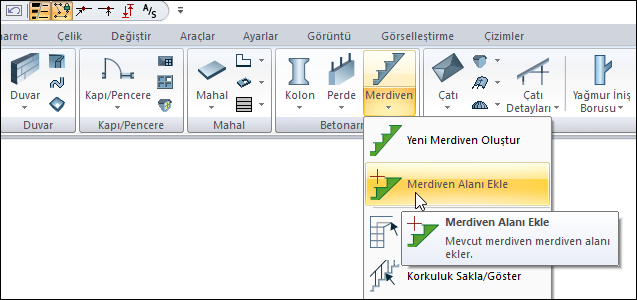

Ribbon menü Giriş sekmesi Betonarme başlığı altından ulaşabilirsiniz.

Statik Programda

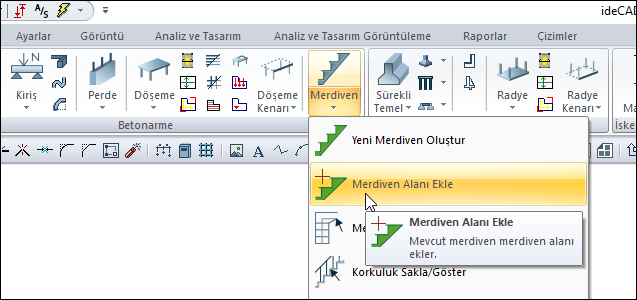

Ribbon menü Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.

İşlem Adımları

  • Merdiven Alanı Ekle ikonunu tıklayın.

  • Daha önce oluşturulan 1. Merdiven koluna tıklayın.

  • Eklemek istediğiniz sahanlık ya da merdiven alanının önce dış konturunu sonrasında çıkış hattına tıklayın.

  • Merdiven alanları diyaloğu açılacaktır. Tip kısmından, sahanlık ya da merdiven seçeneğini seçin.

  • Tamam butonunu tıklayın. Merdivenin 1.kolundan sonra sahanlık ya da merdiven alanınız oluşacaktır.

İşlem adımı

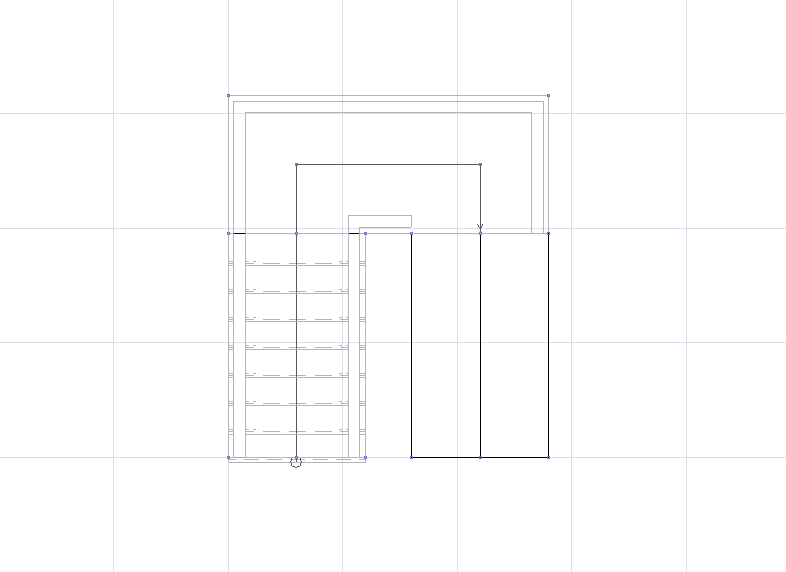

Eklenen merdiven alanı konturu

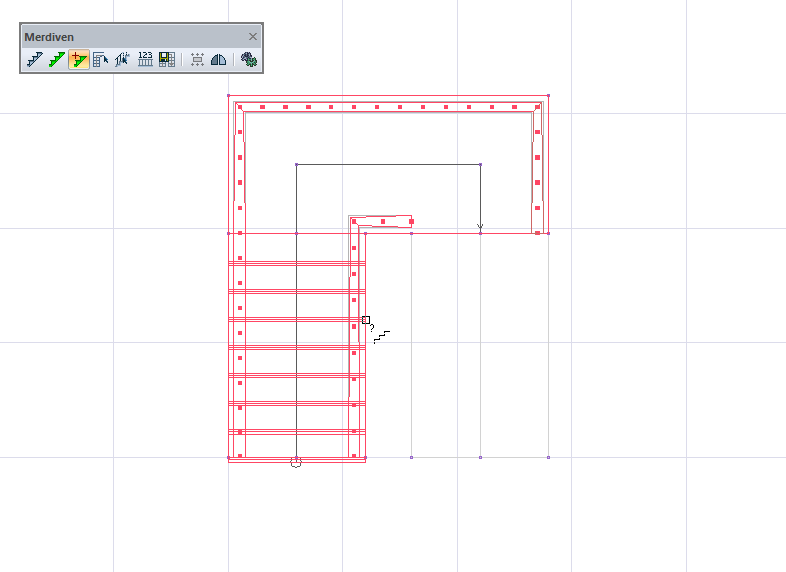

Daha önce oluşturulan merdivenin seçilmesi

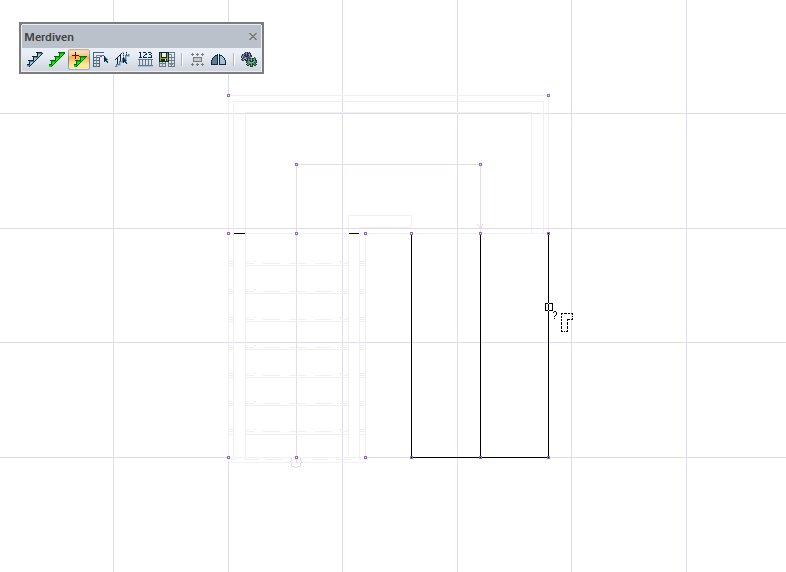

Eklenecek merdiven alanı konturunun seçilmesi

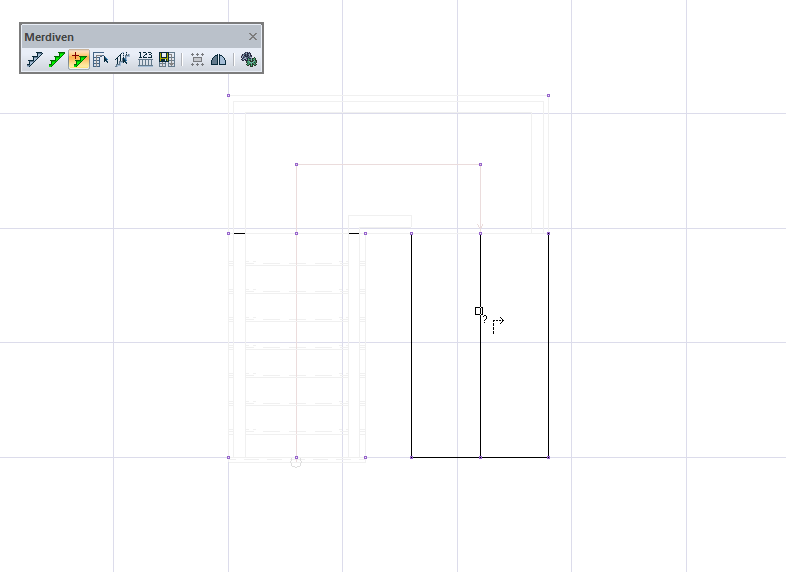

Çıkış hattının seçilmesi

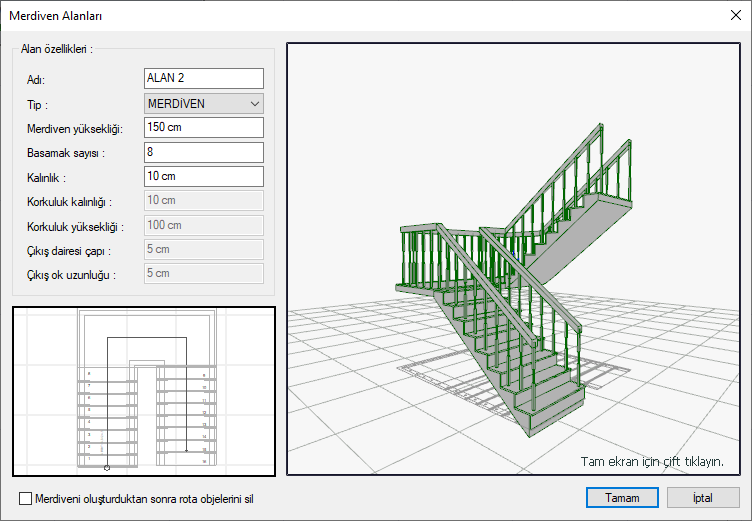

Merdiven alanları diyaloğunda tip olarak merdiven seçilmesi

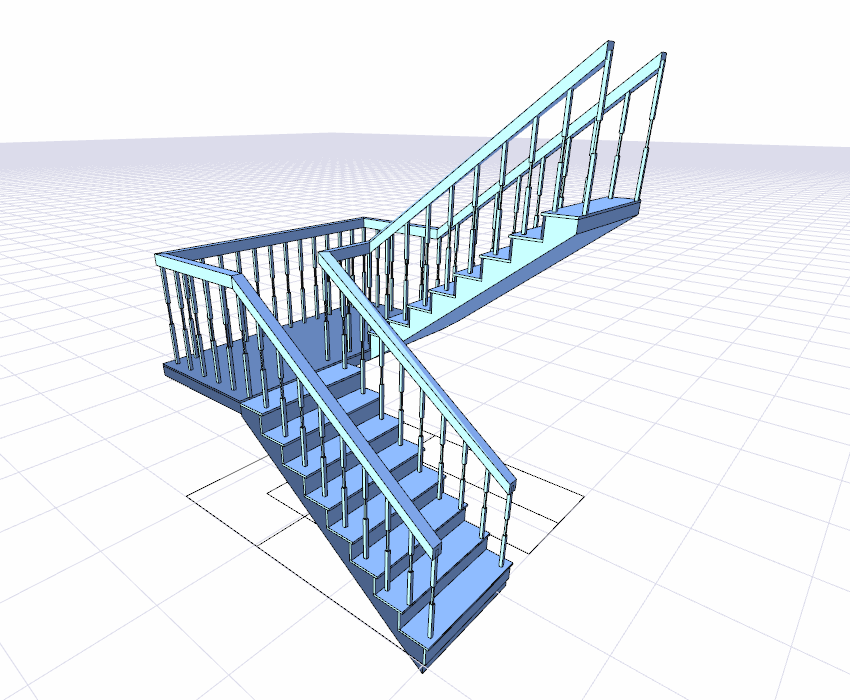

Merdiven alanının eklenmesi
