Merdiven Çizimi Nasıl Yapılır?
Merdiven komutuyla, merdiven ayarlarında bulunan merdiven kütüphanesinden uygun merdiven tipi seçilip çizim alanına yerleştirilir. Merdivenler çeşitli tiplerde hazırlanıp kütüphaneye atılmış 3B parametrik objelerdir.
Merdiven Çizimi Komutunun Yeri

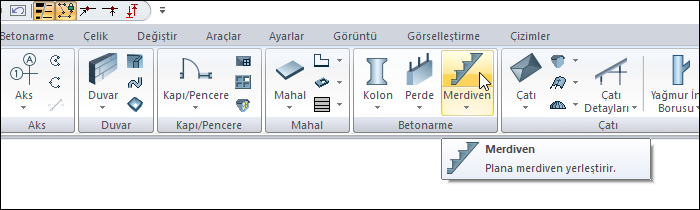

Mimari Programda Merdiven Çizimi
Ribbon menü Giriş sekmesi Betonarme başlığı altından ulaşabilirsiniz.

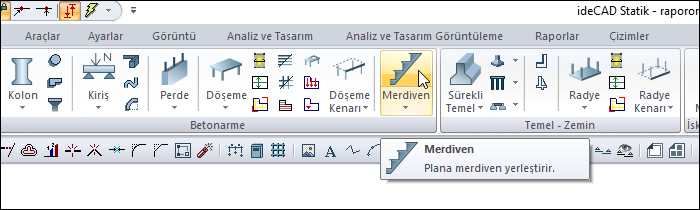

Statik Programda Merdiven Çizimi
Ribbon menü Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.
Merdiven Çizimi İşlem Adımları
-
Ribbon menüde Merdiven ikonunu tıklayın.
-

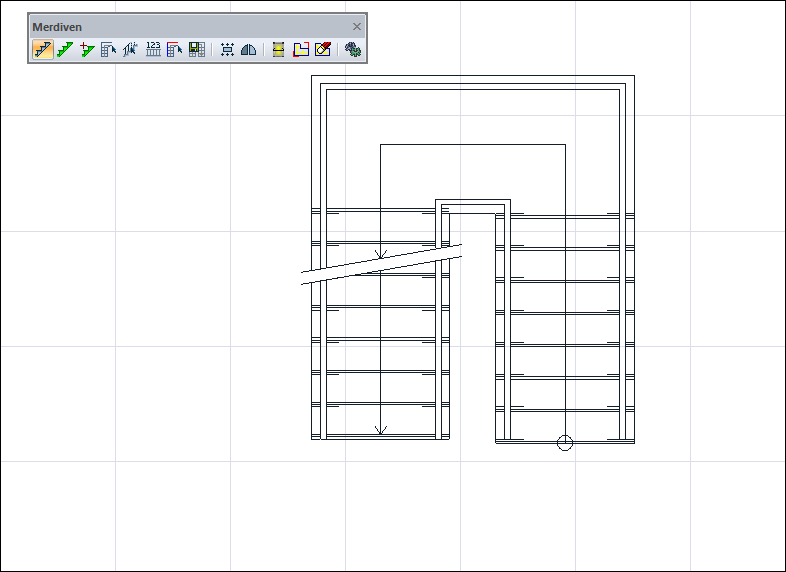

Merdiven toolbarı açılacaktır.
-
Seçilen merdivenin sanal görüntüsü ekrana gelir. Farenizin hareketiyle beraber merdiveninizin öngörüntüsü hareket edecektir.
-
Çizim alanında merdiveni yerleştirmek istediğiniz noktaya götürün ve sol tuş ile tıklayın. Merdiven öngörüntüsü sabitlenecektir.
-
Fareyi hareket ettirdiğinizde merdiven tıklanan bu nokta etrafında fare hareketine bağlı olarak dönecektir.
-
Merdiven toolbarından yerleştirme noktası ikonuna ya da klavyeden boşluk tuşuna basarak merdiveninizi yerleştirirken kullanılan referans noktası değişecek merdiven ucu, sahanlık ucu ya da merdiven kolu ucu gibi farklı noktaları referans alarak yerleştirmenize olanak sağlayacaktır.
-
Farenin sol tuşunu ikinci defa tıkladığınızda merdiveniniz yerleşecek, yeni merdivenin öngörüntüsü oluşacaktır.
-
Komuttan çıkmak için klavyeden Esc tuşuna basın.
|
İşlem adımı |
|---|
|

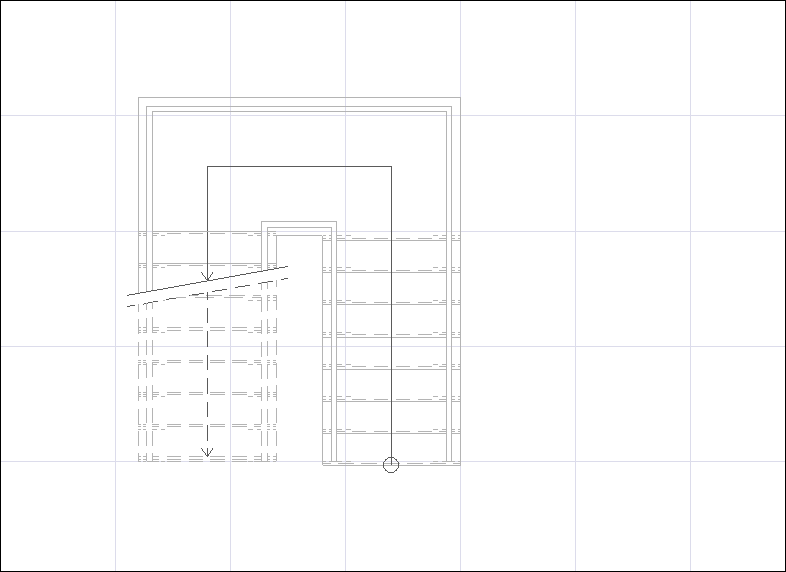

Merdiven öngörüntüsü oluşması ve yerinin belirlenmesi
|
|

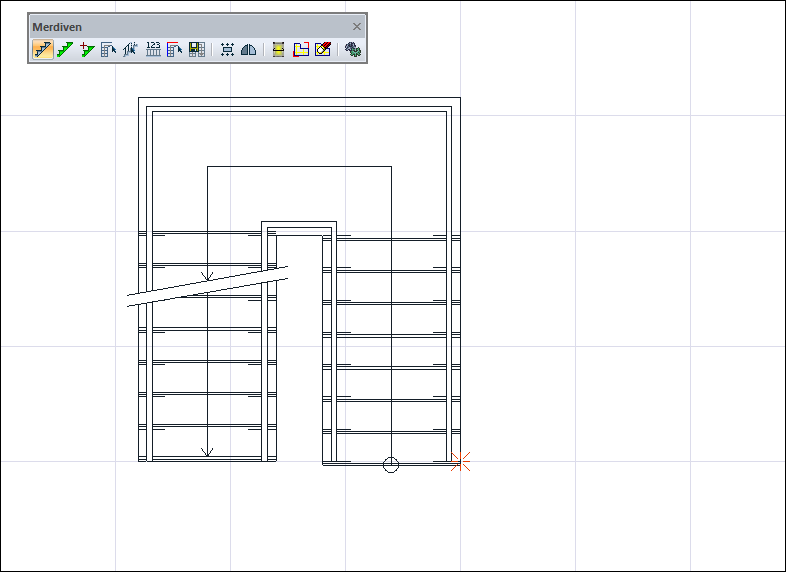

Farenin sol tuşu tıklanarak merdiven öngörüntüsünün sabitlenmesi
|
|

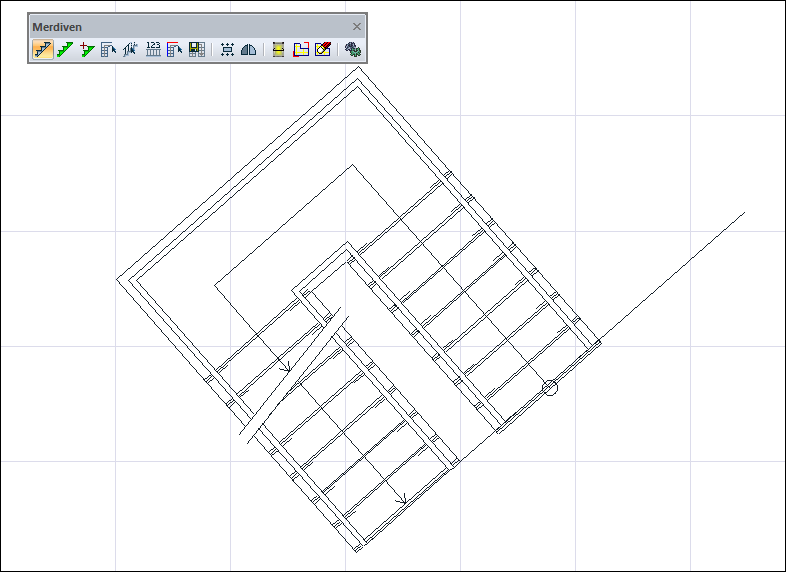

Merdivenin döndürülmesi
|
|

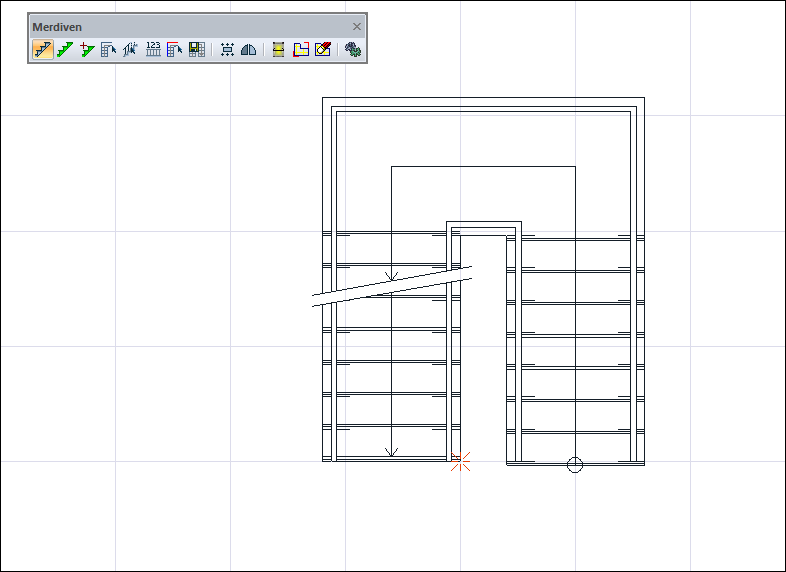

Klavyeden boşluk tuşuna basarak merdiven yerleşim referans noktasının değiştirilmesi
|
|

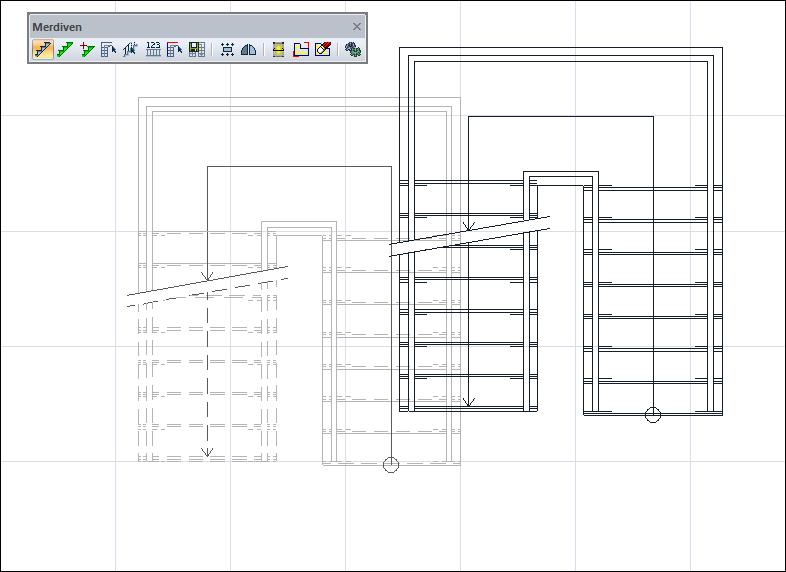

Farenin sol tuşu tıklanarak merdivenin yerleştirilmesi
|
|

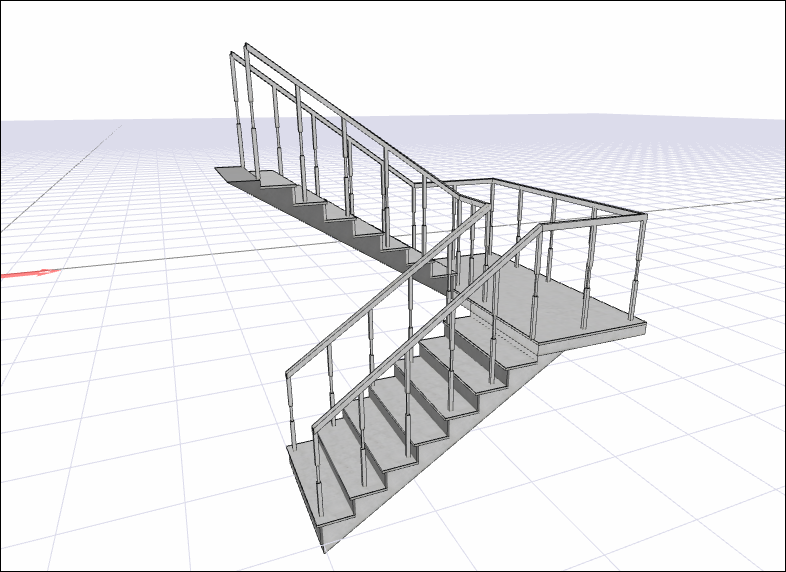

Merdivenin oluşması
|
Aşağıda farklı bir merdiven tipleri oluşturulmasına yönelik eğitim videoları yer almaktadır.
