Planda Merdiven Kesit Hattının Çizilmesi
Planda merdiven kesit hattı, merdiven oluşturulduğunda otomatik çizilir. Planda kesit hattını çiz özelliği işareti kaldırılarak kesit hattı planda kaldırılır. Merdiven görünüş şeklinde çizilir ya da kesit hattı ayarlarından kesit hattının yeri ve özelliklerini değiştirilir.
Planda Kesit Hattını Çiz Özelliğinin Yeri

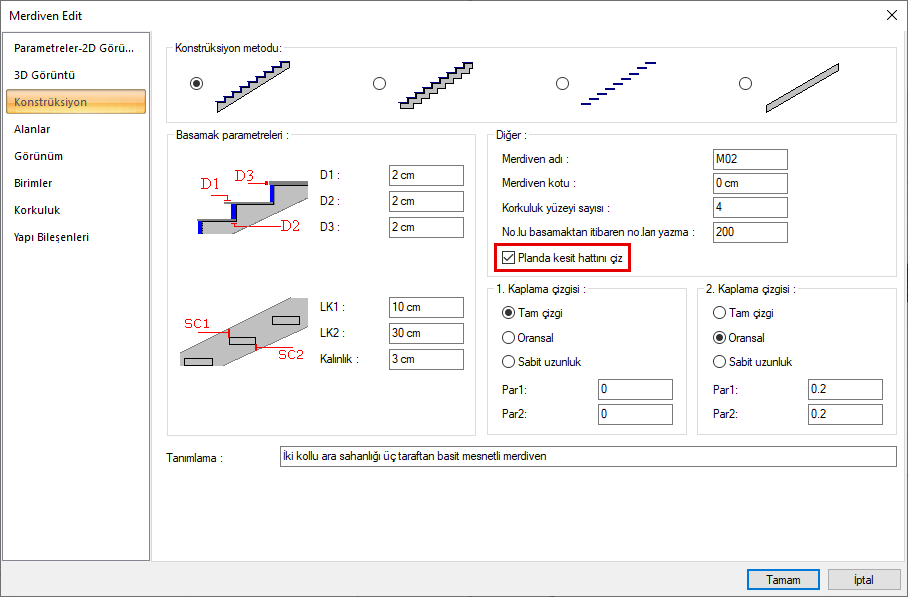

Merdiven edit ve merdiven ayarları diyaloğu konstrüksiyon sekmesinden planda kesit hattını çiz özelliğine ulaşabilirsiniz.
Kesit Hattı Ayarlarının Yeri

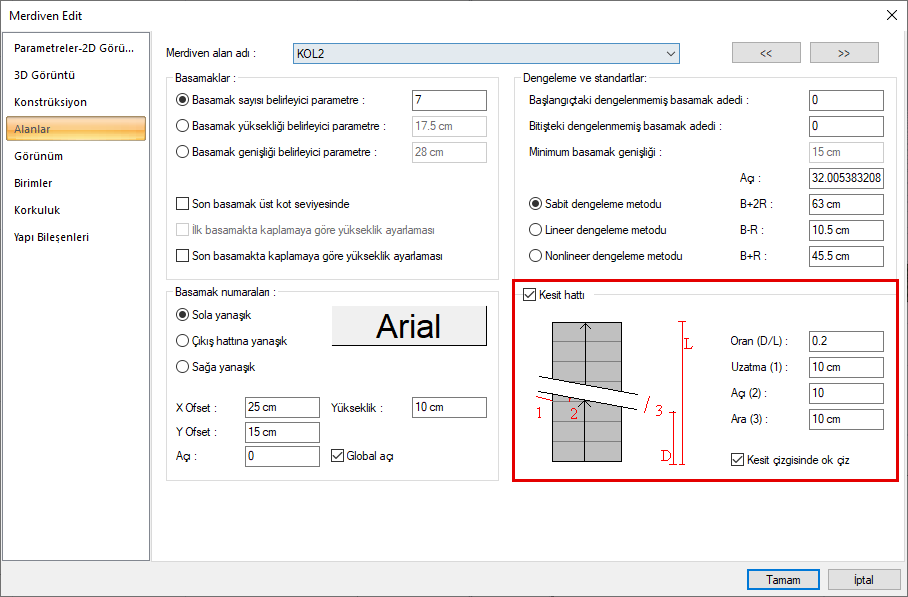

Merdiven edit diyaloğu Alanlar sekmesinden kesit hattı ayarlarına ulaşabilirsiniz.
Özellikler |
|---|
Kesit hattı  Kutucuğu işaretlenirse ilgili merdiven alanı (kolu) üzerine kesit hattı girilen parametrelere göre çizilir. İşaretlenmezse kesit hattı çizilmez. |
Kesit hattı şeması  Kesit hattının bölümleri şematik çizim ve numaralandırmalarla gösterilir. |
Oran(D/L)  Kesit hattı çizgisinin merdivendeki yerini belirler. |
Uzatma (1)  Kesit hattı çizgisinin merdiven dışına çıkan mesafesini belirler. |
Açı (2)  Kesit hattı çizgisinin eğimini belirler. |
Ara (3)  Kesit hattı çizgilerinin birbirine uzaklığını belirler. |
Kesit çizgisinde ok çiz  Kutucuğu işaretlenirse, kesit hattında çıkış hattı çizgisinin ucuna ok çizilir. |
Kesit Hattı Ayarlarına Örnekler

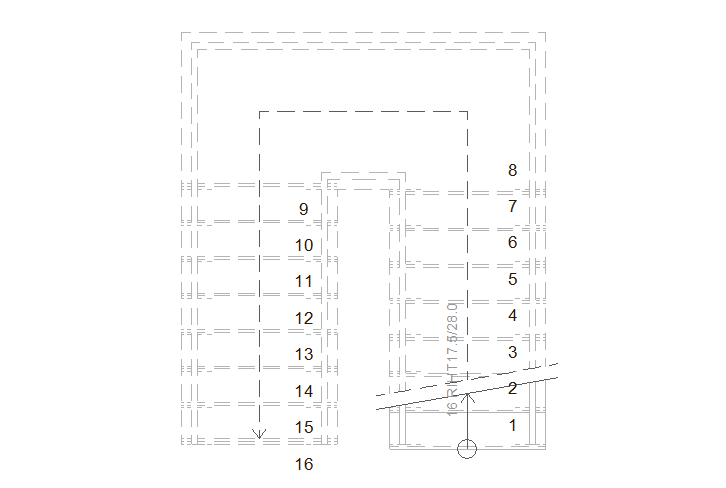

Planda kesit hattını çiz işaretliyken |
 |

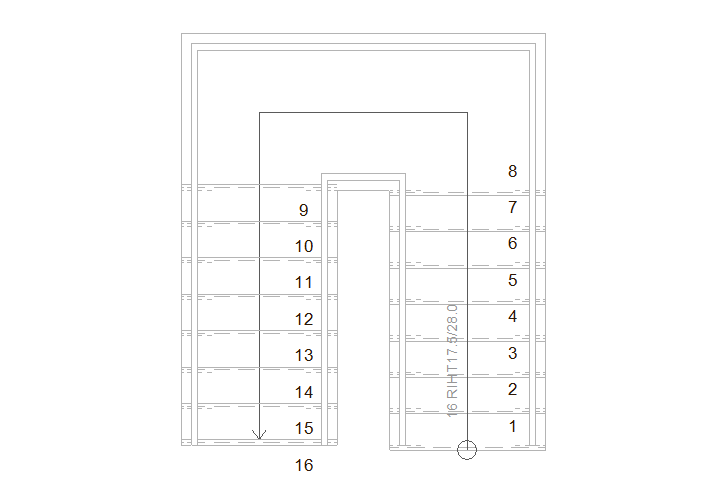

Planda kesit hattını çiz işaretli değilken |
 |

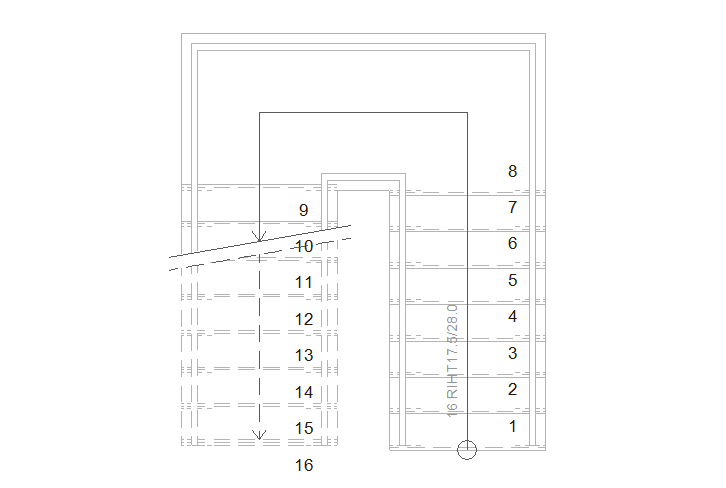

Kesit hattı ayarlarında uzatma, açı ve ara değeri 20 olduğunda |
 |

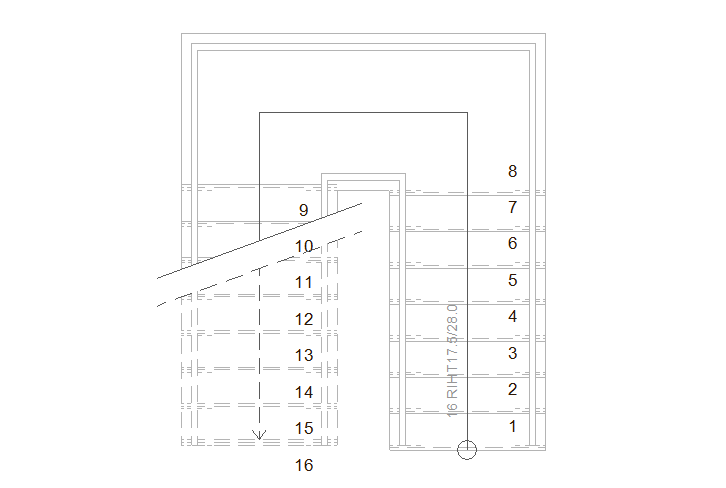

Kesit çizgisinde ok çiz işaretli olmadığında |
 |

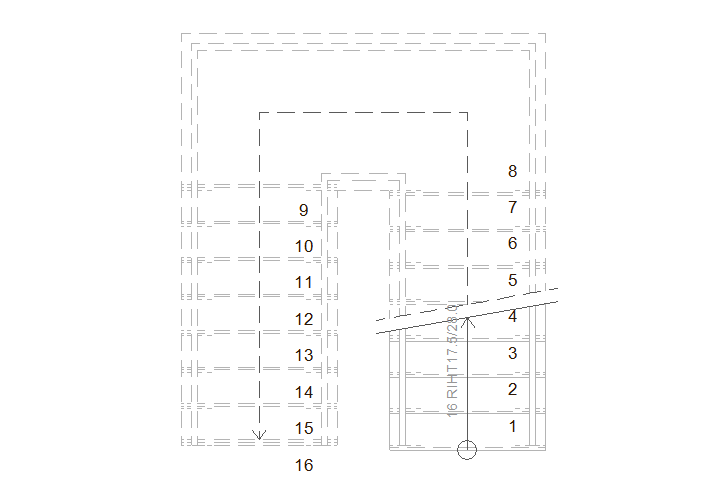

Kesit hattı merdivenin ilk kolundayken |
 |
Kesit hattı ayarlarında oran değeri 0.2 olduğunda |
 |
