Zaman Tanım Alanında Analiz Durumu
Zaman Tanım Alanında Analiz Durumu, X ve Y deprem yönü için Zaman Tanım Alanı Fonksiyon 'u tanımlandıktan sonra oluşturulur. Zaman Tanım Alanıında Analiz Durumu, tanımlandığında Zaman Tanım Alanında Doğrusal Analiz yapılır. Zaman tanım alanı analiz durumu penceresinde zaman artımı, girdi fonksiyonları tanımları, Rayleigh sönüm oranı, Newmark-beta yöntemi parametreleri yer alır.

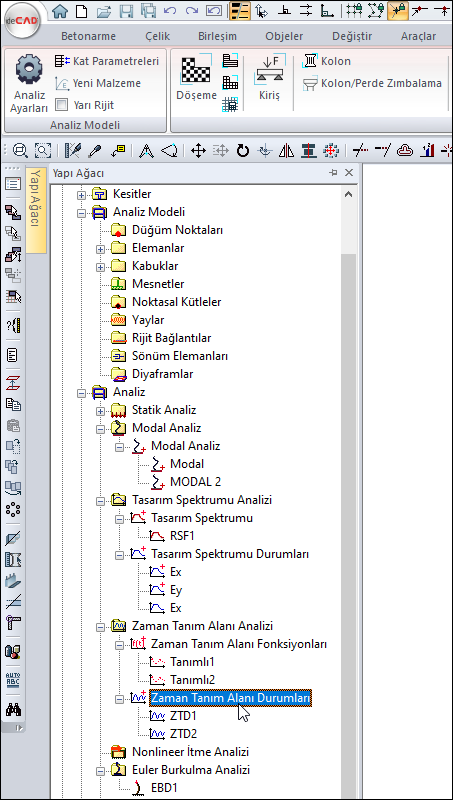

Zaman tanım alanı durumları yapı ağacında Analiz klasörü altında gösterilir.
Zaman Tanım Alanında Analiz Durumu Komutunun Yeri

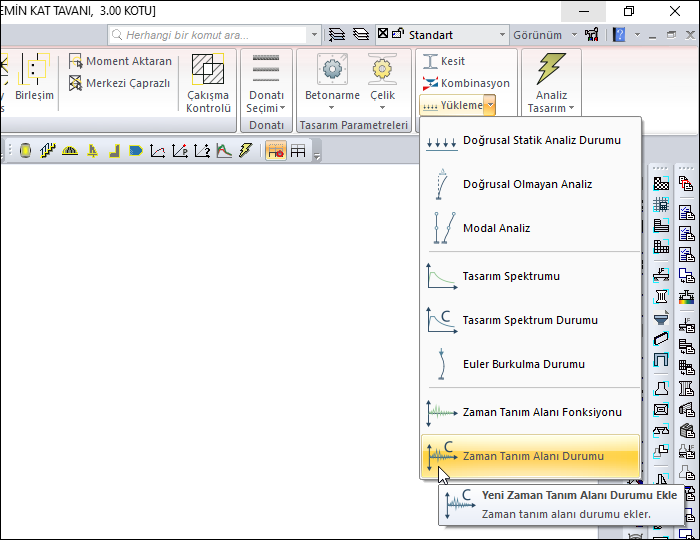

Ribbon menü Analiz ve Tasarım sekmesi Tanımla başlığı altından ulaşabilirsiniz.
İşlem Adımları
Önce bir önceki başlıkta anlatıldığı üzere, zaman tanım alanı fonksiyonu tanımlayın.
Zaman tanım alanı durumu ikonunu tıklayın.

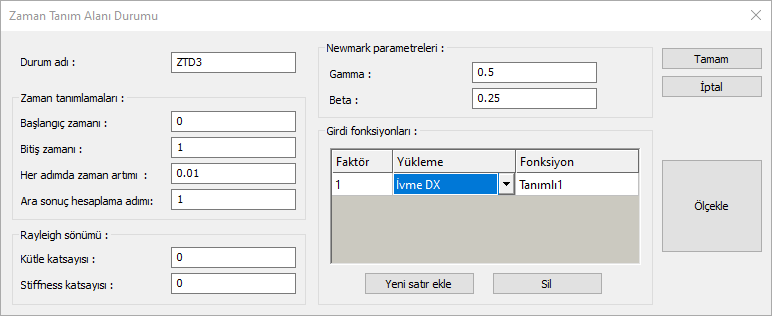

Zaman Tanım Alanı Durumu diyaloğu açılacaktır.

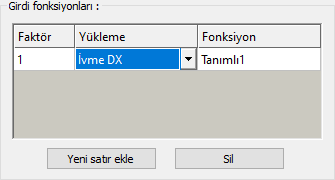

Girdi Fonksiyonları bölümünde Yeni Satır Ekle butonunu tıklayın.
Fonksiyon sütununda Tanımlı1 görülecektir. Yükleme olarak örneğin ivme DX ‘i seçin.
Faktör olarak ivme kaydının ölçek katsayısını girin.
Kütle katsayısı ve stiffness katsayısı değerlerini girin.
Dinamik analizde sönüm oranı hesaba sönüm katsayısı ile yansıtılmaktadır. Zaman tanım alanında analizde ise rayleigh sönüm denklemi ile hesaba katılır. Denklem kütle ve rijitlik katsayılarından oluşmaktadır ve bu katsayılar yapıya göre değişmektedir.
Kütle katsayısı = a0= 2.ξi.ωi − a1.ωi ωi
Rijitlik katsayısı= a1= (2.ξj.ωj – 2.ξi.ωi)/( ωj ωj -ωi ωi )
İ, j = Yapının ilk ve son periyot değerleridir.
ξi, ξj = Yapının i ve j’inci periyotlarında sönüm oranlarıdır. %5 alınabilir.
ωi, ωj= Yapının i ve j’inci açısal frekanslarıdır.
Zaman tanımları bölümümde Başlangıç, Bitiş zamanlarını, her adımdaki artışı, ara sonuç hesaplama adımı değerlerini verin.
Tamam butonunu tıklayarak diyalogu kapatın.
Özellikler |
Durum adı  Durum adı girilir. |
Başlangıç zamanı  Başlangıç zamanı girilir. |
Bitiş zamanı  Bitiş zamanı girilir. |
Her adımda zaman artımı  Her adımda zaman artımı için değer girilir. |
Ara sonuç hesaplama adımı  Ara sonuç hesaplama için adım girilir. |
Kütle katsayısı  Kütle sayısı değeri girilir. |
Stiffness katsayısı  Stiffness katsayısı girilir. |
Gamma  Gamma değeri girilir. |
Beta  Beta değeri girilir. |
Girdi fonksiyonları  Yükleme durumu sütunundan analizin hangi yükleme veya yüklemeler için yapacağınız belirleyin ve faktör girin. Yeni satır ekle ile yüklemeleri ardı arda duruma ekleyebilirsiniz |

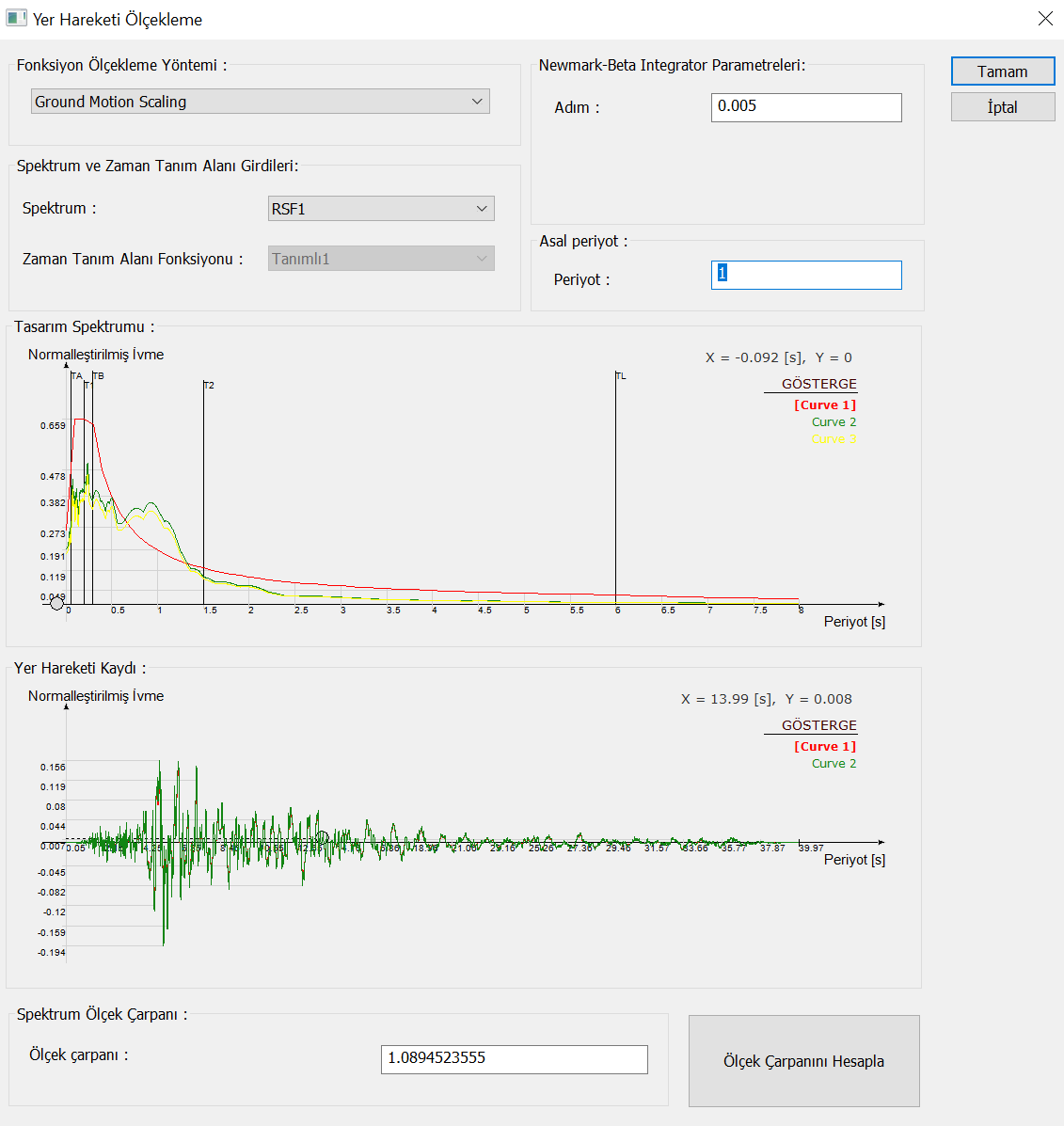

Ölçekle  Zaman tanım alanı fonksiyonunda tanımlanmış ivme kaydını, elastik tasarım spektrumu eğrisine yakınlaştırmak için kullanılan bir ölçekleme yöntemidir. Bu yöntemde yalnızca tek bir ivme kaydı spektrum eğrisine yakınlaştırılma suretiyle ölçeklenir. Üç boyutlu hesap için ribbon menüden Analiz listesi altında bulunan Yer Hareketi Ölçekle komutu kullanılabilir.  |
