Zaman Tanım Alanı Fonksiyonu
Zaman Tanım Alanı Fonksiyonu ile zaman tanım alanında analiz yapılırken kullanılan deprem ivme kayıtları, ivme ve zaman fonksiyonu olarak tanımlanır. ideCAD kurulum klasöründe geçmiş dönemde meydana gelmiş bazı depremlerin ivme kayıtlarını bulunmaktadır. Bu ivme kayıtlarını kullanarak zaman tanım alanı fonksiyonu tanımlanabileceği gibi kullanıcı tanımlı farklı deprem ivme kayıtlarını tanımlayabilir.

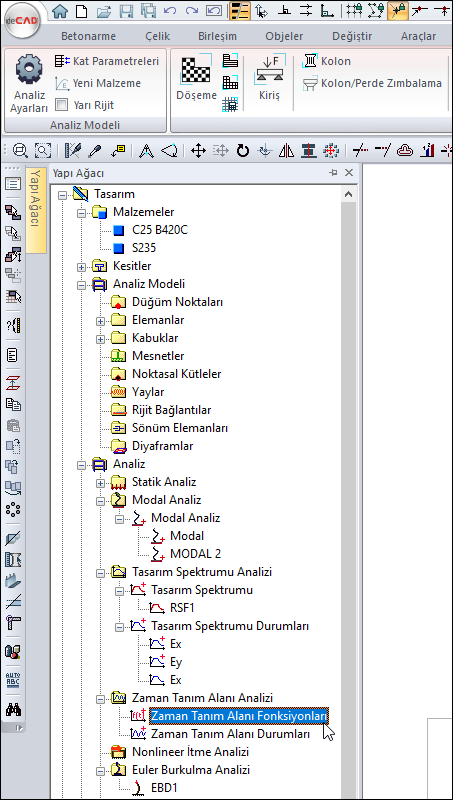

Zaman tanım alanı fonksiyonları yapı ağacında Analiz klasörü altında gösterilir.
Zaman Tanım Alanı Fonksiyonu Komutunun Yeri

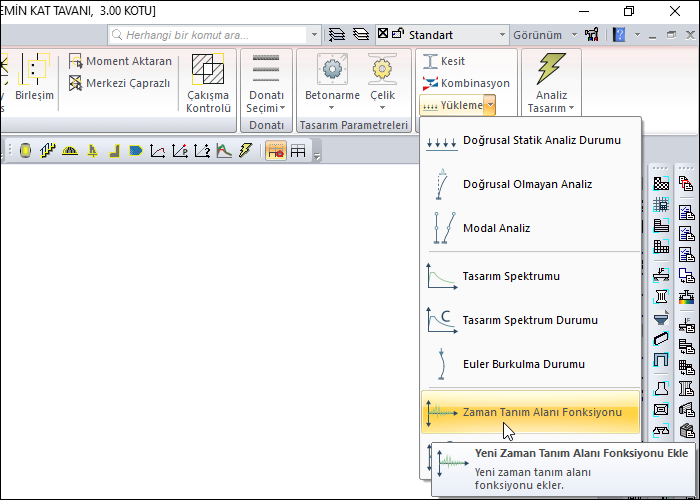

Ribbon menü Analiz ve Tasarım sekmesi Tanımla başlığı altından ulaşabilirsiniz.
İşlem Adımları
Zaman tanım alanı fonksiyonu ikonunu tıklayın.

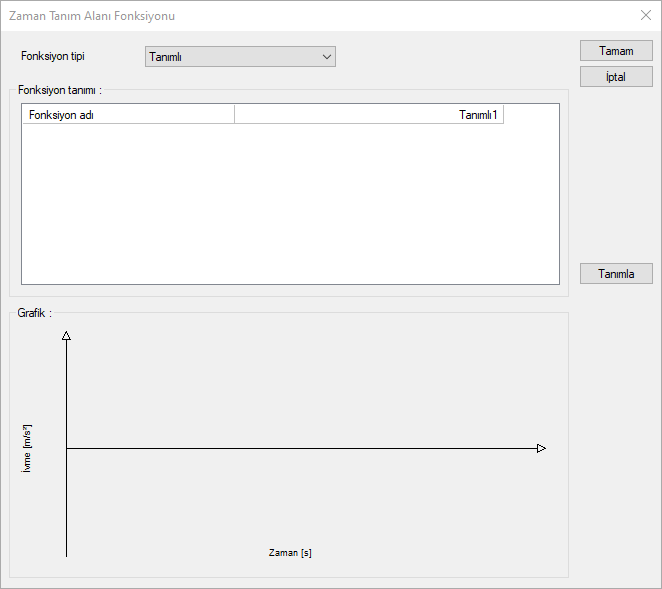

Zaman tanım alanı fonksiyonu diyaloğu açılacaktır.
Fonksiyon Tipi listesinden Tanımlı seçin.

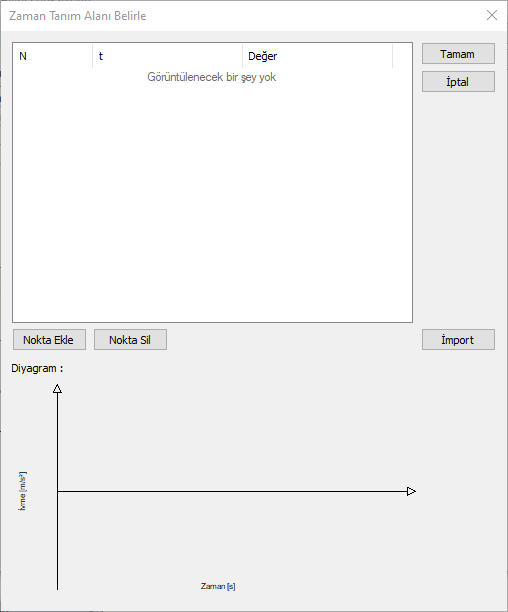

Zaman Tanım Alanı Belirle diyalogu açılacaktır. Diyalogdaki İmport butonunu tıklayın.

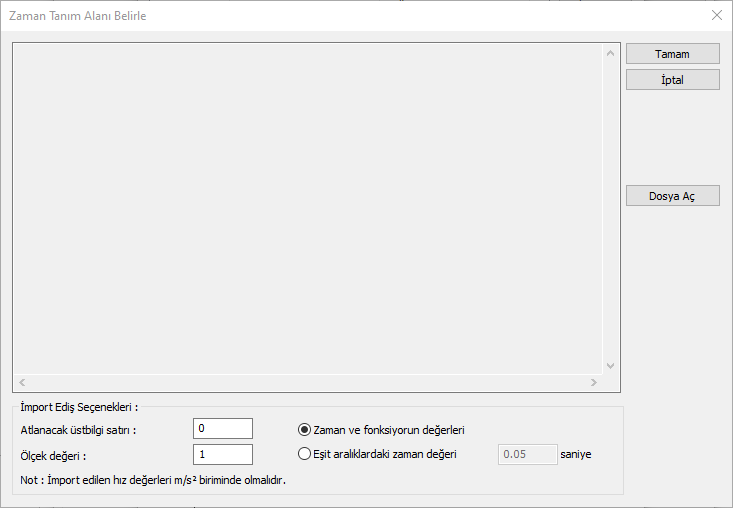

Açılan diyalogda Dosya Aç butonunu tıklayın.
Bilgisayarınızda Program klasörü altında bulunan Time History ivme kayıtları klasörünü bulun.
Tıkladığınızda ivme kayıtlarının listesini göreceksiniz.

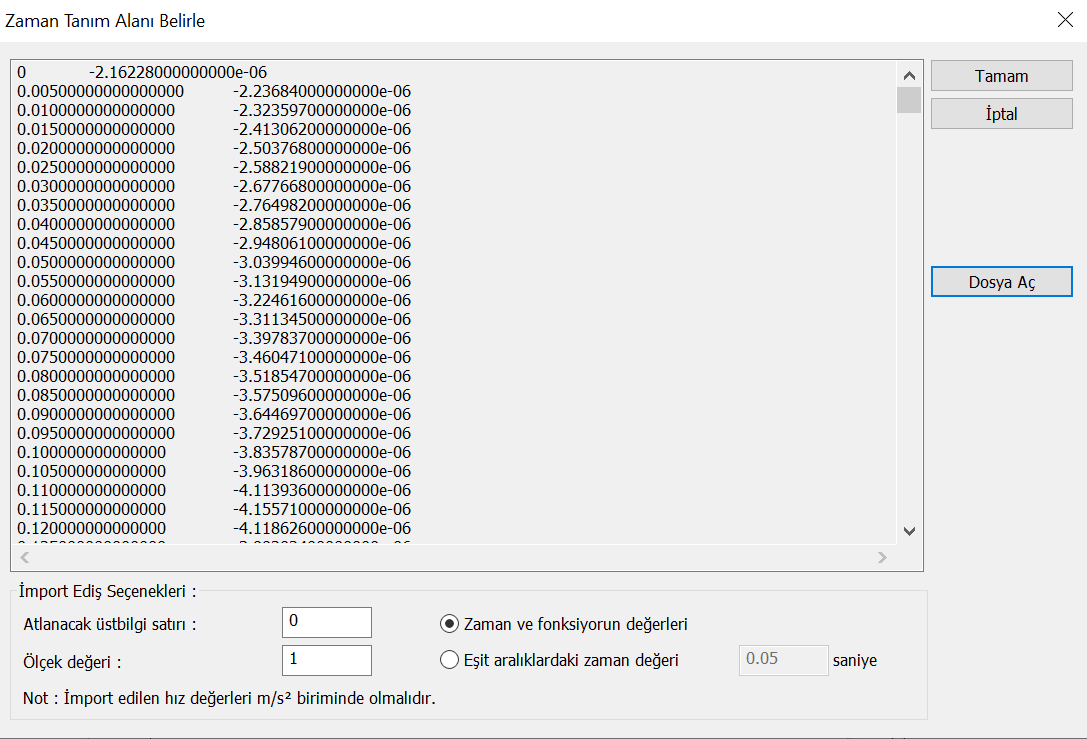

İstediğiniz bir tanesini listeden seçin.
Tamam butonunu basıp import yaptığınız diyaloğu kapatın.

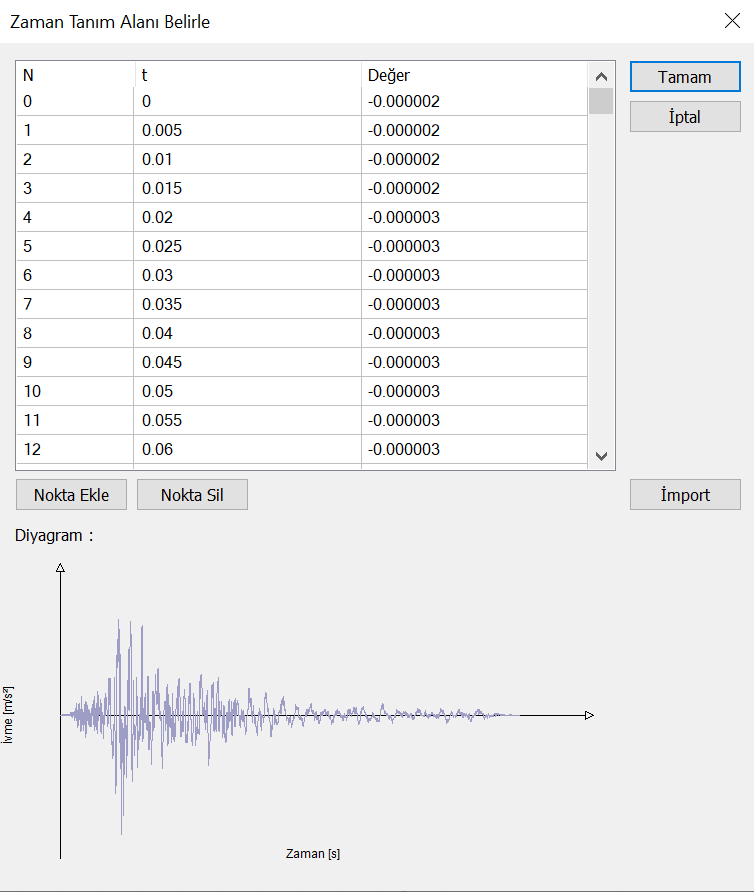

Zaman Tanım Alanı Belirle diyaloğuna geri döneceksiniz. Diyalogda import ettiğiniz ivme kaydının ivme-zaman grafiği çizimi görebilirsiniz.

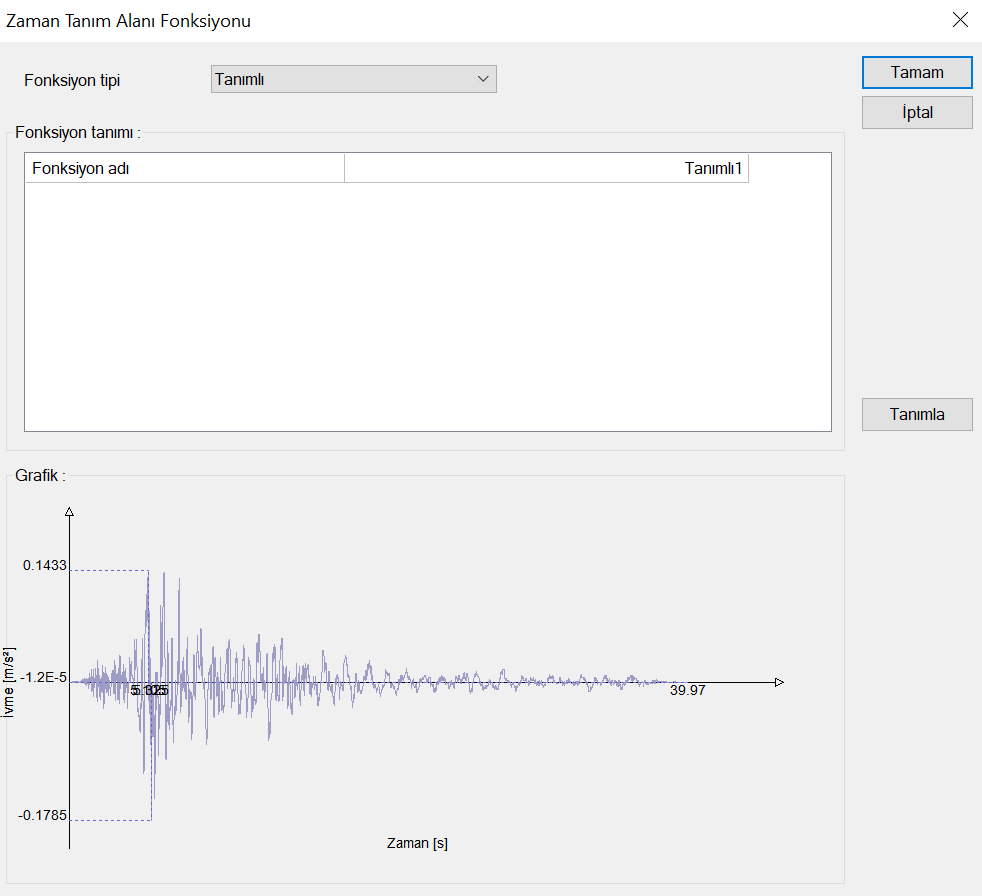

Tamam butonlarını tıklayarak diyalogları kapatın.
Zaman tanım alanı diyaloğuna yapı ağacı analiz bölümünde yükleme durumları satırına farenin sağ tuşuna tıklayarak da ulaşabilirsiniz.
