Tonoz Formu Oluşturulması

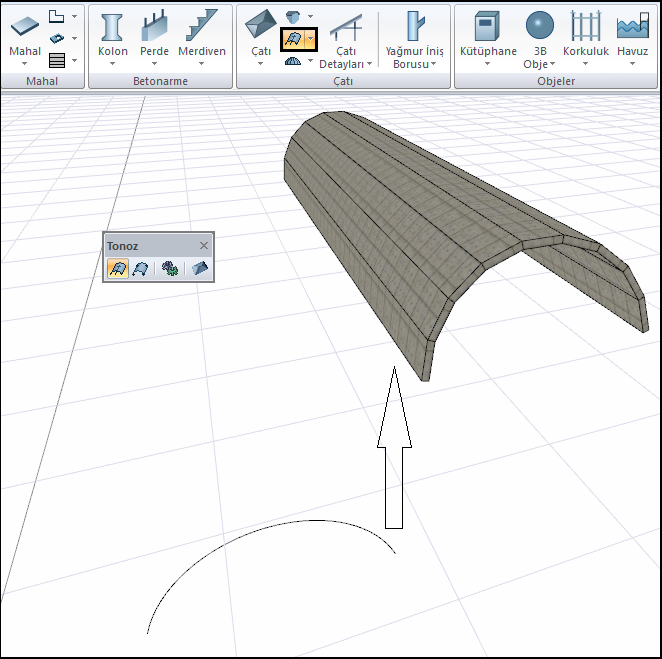

"Çatı/Tonoz" komutuyla, iki boyutlu araçlarla çizilen kesit, tonoz formunu oluşturmak üzere tonoza tanımlanarak tonoz formu oluşturulur.
İzlenilmesi gereken adımlar şunlardır;
Çizgi, yay ya da eğri komutlarını kullanarak çizim alanına tonoz kesitinin şeklini çizin.
Çatı/Tonoz satırını tıklayın.
Çizim alanında farenin sol tuşu ile tıklayarak kesit formunu belirlemek için çizmiş olduğunuz çizgileri, yay ya da eğriyi seçin.
Farenin sağ tuşunu tıklayın İmleç değişecektir.
Farenin sol tuşu ile çizim alanına tıklayın. Tıklanan nokta tonozun başlangıç noktası olacaktır.
Fare imlecini sürükleyin. Tonoz fare imleci ile birlikte uzayacaktır. Klavyeden space-bar tuşuna basarak tonozun altta, üstten ya da ortadan tanımlı olmasını sağlayabilirsiniz.
Tekrar sol tuşu tıklayarak tonozun ikinci noktasını belirleyin. Tonoz çizilecektir.
