Kullanıcı Tanımlı Tüp Objesi Ayarları

Kullanıcı Tanımlı Tüp Objesi Ayarları komutuyla kot, yükseklik, dönme aksı, yarıçap, parça sayısı ve materyal seçimi gibi ayarlara ulaşılır.

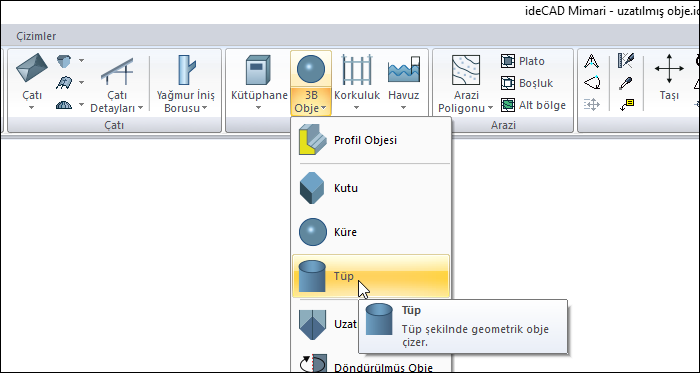

Kullanıcı Tanımlı Tüp Objesi Ayarları Komutunun Yeri

Ribbon menü Giriş sekmesi Objeler başlığı altında yer alan Tüp komutuna girildikten sonra açılan Tüpler toolbarından Kullanıcı Tanımlı Tüp Objesi ikonuna tıklayın. Kullanıcı tanımlı tüp objesi komutuna girdikten sonra Ayarlar ikonuna tıklayarak ulaşabilirsiniz.

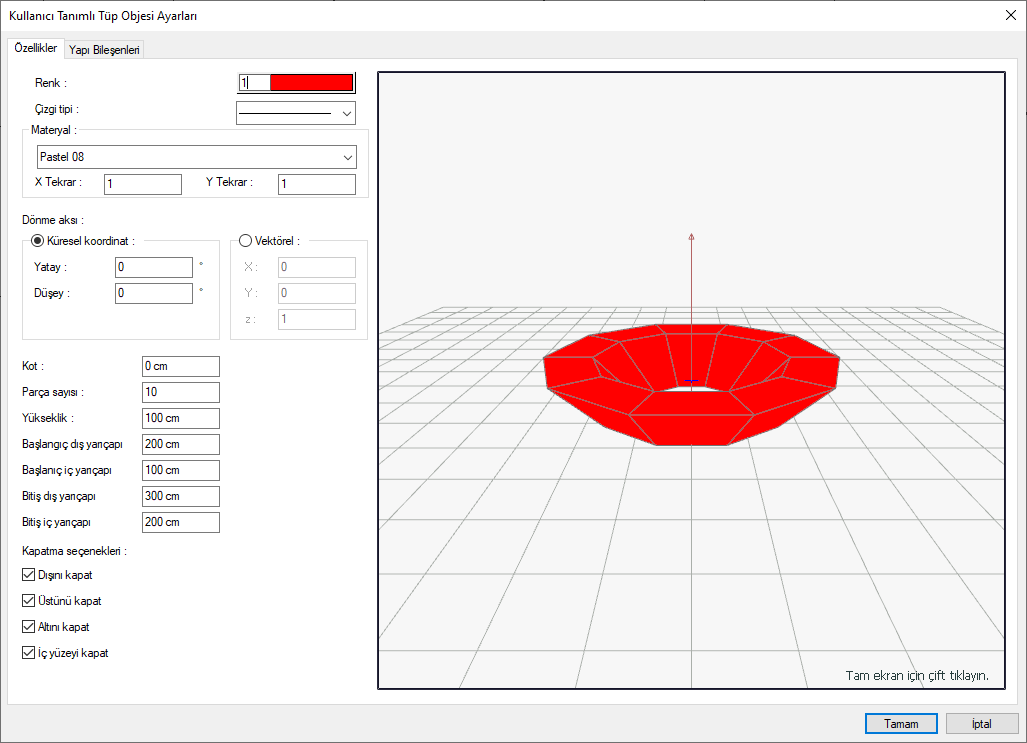

Özellikler Sekmesi

Özellikler ve Açıklamaları

Renk

Kullanıcı tanımlı tüp objesinin rengini tıklandığında açılan renk paletinden seçin.

Çizgi tipi

Kullanıcı tanımlı tüp objesinin planda görünen çizgisini çizgi tipini tıklandığında açılan listeden seçin.

Materyal

Objenin materyalini tıklandığında açılan materyal listesinden seçin.

X/Y tekrar

X ve Y yönünde objeye sarılacak dokunun kaç kere tekrarlanacağını belirler.

Küresel koordinat yatay

Aksın yatayla (x ekseni) ile yaptığı açıdır.

Küresel koordinat düşey

Aksın düşeyle (z ekseni) ile yaptığı açıdır.

Vektörel X/Y/Z

Döndürme aksının vektörel olarak doğrultusunu ifade eden koordinat değerleridir.

Kot

Objenin kat tabanına göre kotu verilir.

Parça sayısı

Oluşturulacak objenin yüzey sayısını belirleyen değerdir.

Yükseklik

Oluşturulan objenin yüksekliğidir.

Başlangıç dış yarıçapı

İçi boş objenin dış yüzeyinin başlangıç yarıçapı girilir.

Başlangıç iç yarıçapı

İçi boş objenin iç yüzeyinin başlangıç yarıçapı girilir.

Bitiş dış yarıçapı

İçi boş objenin dış yüzeyinin bitiş yarıçapı girilir.

Bitiş iç yarıçapı

İçi boş objenin iç yüzeyinin bitiş yarıçapı girilir.

Kapatma seçenekleri

Sırasıyla açık ya da kapalı bırakılacak yüzeyler işaretlenir. İşaretlenirse ilgili yüzey kapatılır.

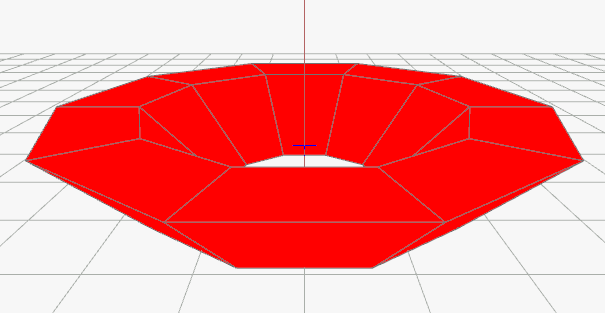

3B önizleme

Kullanıcı tanımlı tüp objesinin 3 boyutlu görüntüsüdür. Fareyi sol tuşunu basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz.
