Uzatılmış obje komutu ile plan düzleminde oluşturulan objeler 3 boyutlu hale dönüştürülür.
Uzatılmış obje komutu rota, eğri ve çizgi gibi 2 boyutlu objelerle oluşturulmuş bir düzlemi, verilen uzatma değeri ile uzatarak 3 boyutlu objeye dönüştürür. Objenin boyutlandırılması z ekseni doğrulusunda uzatılarak yapılır. Sonra obje özelliklerinden uzatma doğrultusu ve miktarı değiştirilir.
Uzatılmış Obje Komutunun Yeri
Ribbon menü Giriş sekmesi Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
İzlemeniz gereken adımlar şunlardır;
-
Sürekli çizgi komutu ile plan düzleminde istediğiniz objenin görünüşünü (elde etmek istediğiniz objeye göre plan ya da kesitini) oluşturun.
-

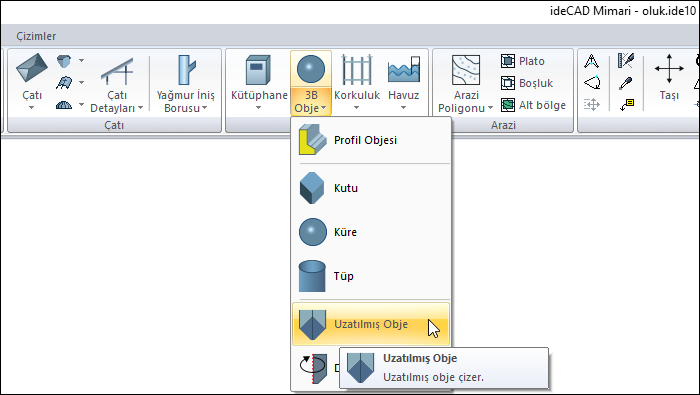

Uzatılmış Obje ikonunu tıklayın.
-
3B Geometrik Objeleri toolbarı açılacaktır.
-
Oluşturduğunuz çizimi seçip farenin sağ tuşuna tıklayın.
-
Objenin öngörüntüsü oluşacaktır. Toolbarda bulunan değer kutucuğuna objenizin yüksekliğini girin.
-
Son adımda şeklin nerede oluşturulacağını farenin imlecini kaydırarak belirleyin. Farenin sol tuşuna tıkladığınızda objeniz oluşacaktır.
|
İşlem adımı |
|---|
|

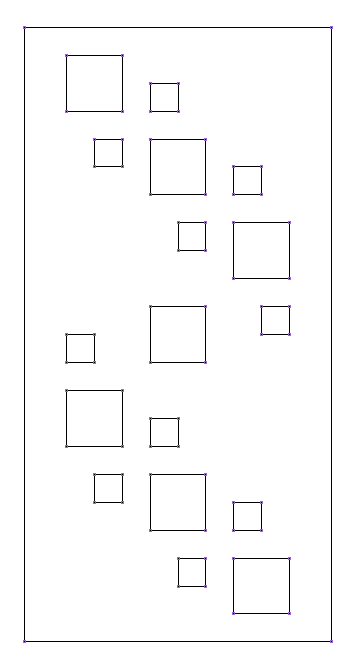

Sürekli çizgi komutuyla obje görünüşünün oluşturulması
|
|

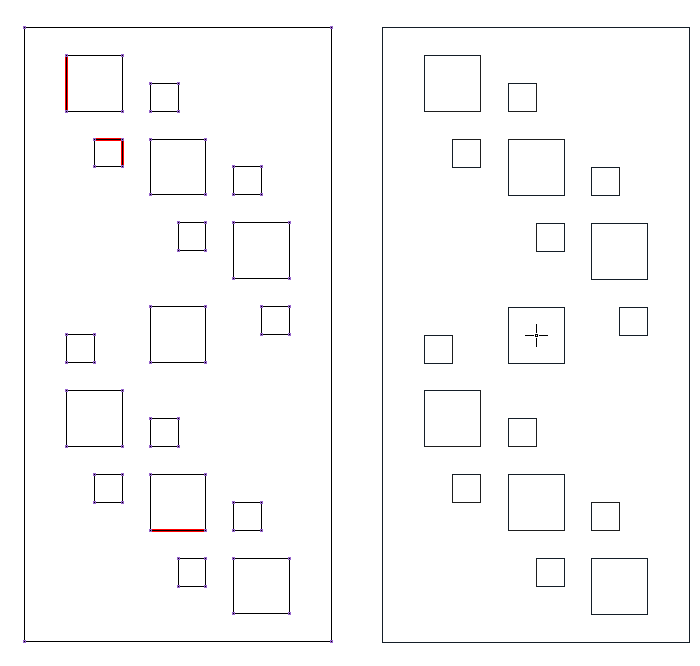

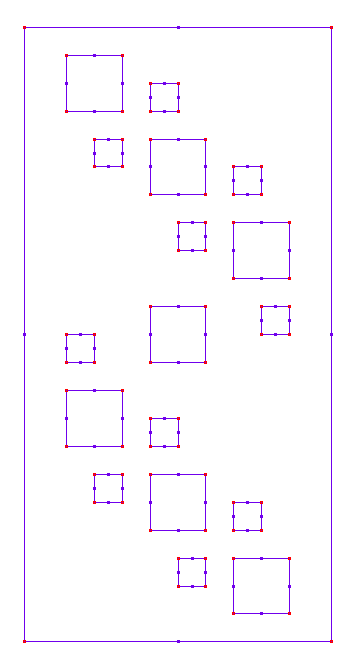

Oluşturulan çizimin seçilmesi
|
|

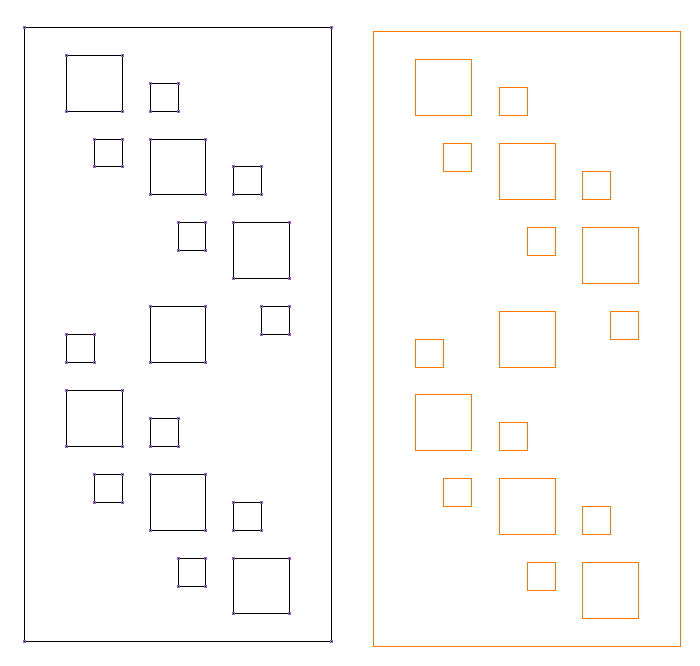

Objenin öngörüntüsünün oluşması
|
|
3B geometrik objeleri toolbarında bulunan değer kutucuğuna objenin yüksekliğinin girilmesi
|
|

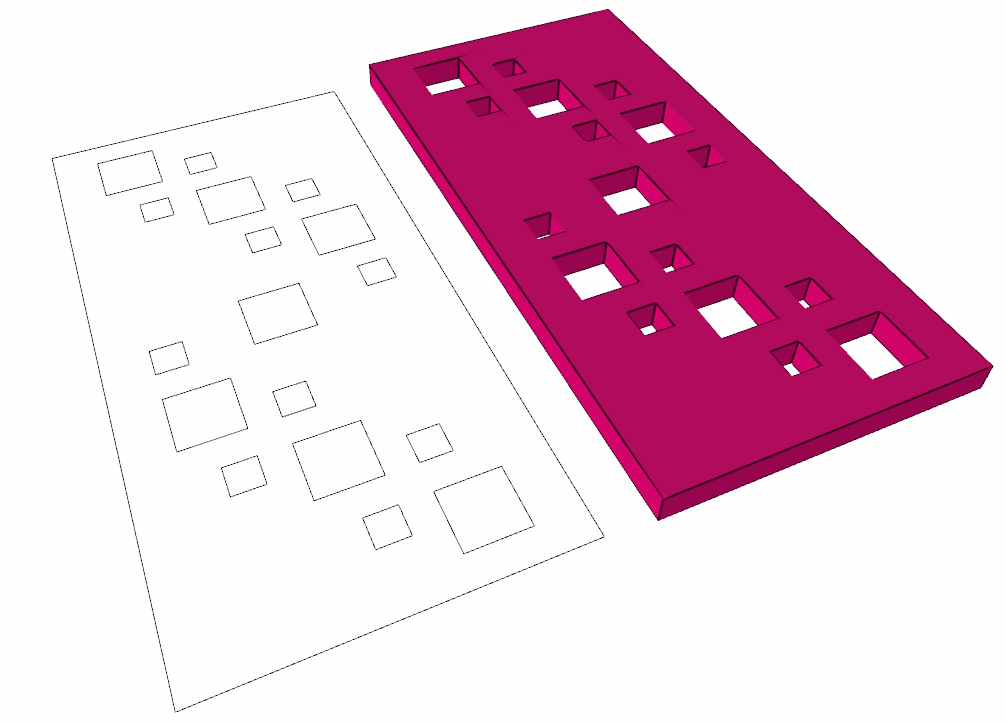

Uzatılmış objenin oluşması
|
