Uzatılmış Obje Ayarları

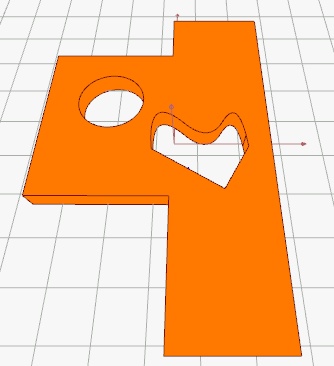

Uzatılmış Obje Ayarları komutuyla kot, uzunluk, dönüş açısı ve materyal seçimi gibi ayarlara ulaşılır.

Uzatılmış Obje Ayarları Komutunun Yeri

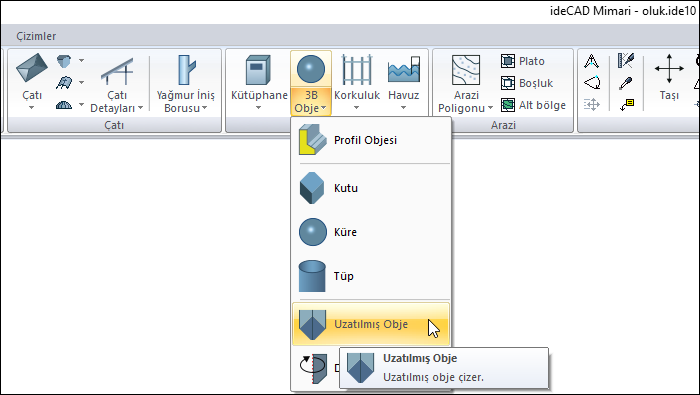

Ribbon menü Giriş sekmesi Objeler başlığı altında yer alan Uzatılmış obje komutuna girildikten sonra açılan 3B Geometrik Objeleri toolbarından Ayarlar ikonuna ulaşabilirsiniz.

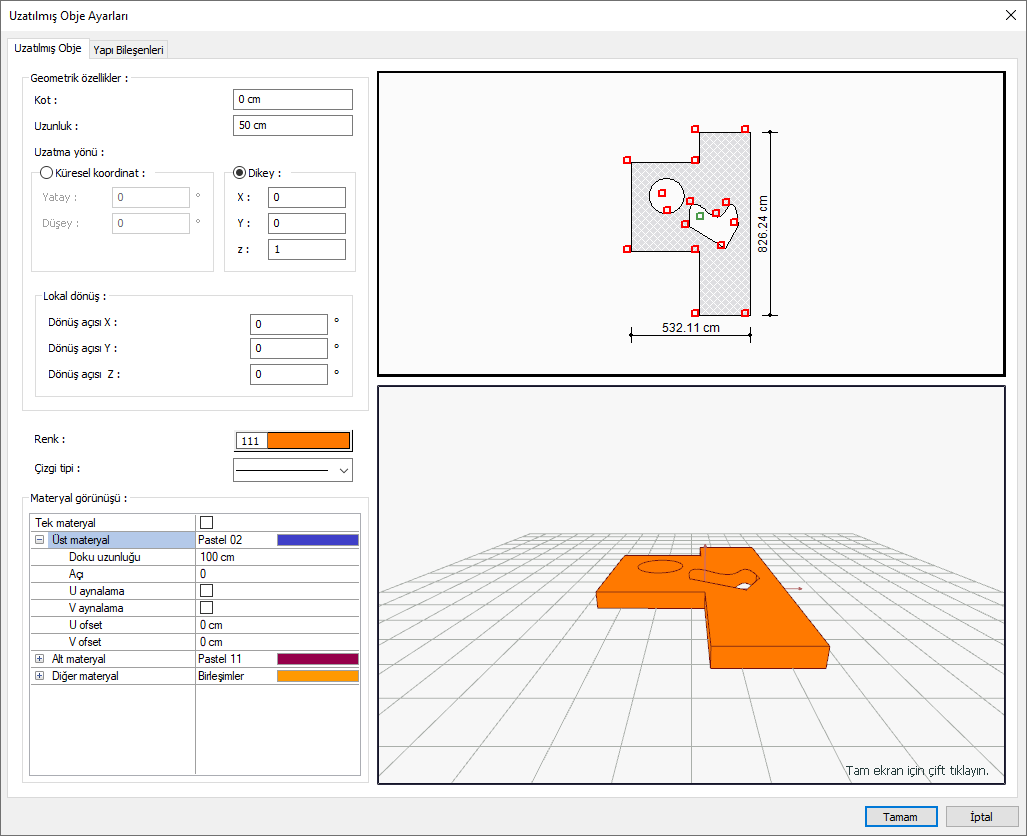

Uzatılmış Obje Sekmesi

Özellikler ve Açıklamaları

Kot

Objenin kat tabanından itibaren kotu girilir.

Uzunluk

Planda tanımlanan 2 boyutlu kesitin uzama boyudur.

Küresel koordinat yatay

Aksın yatayla (x ekseni) ile yaptığı açıdır.

Küresel koordinat düşey

Aksın düşeyle (z ekseni) ile yaptığı açıdır.

Dikey (Vektörel) x/y/z

Uzatma işleminin vektörel olarak doğrultusunu ifade eden değerlerdir.

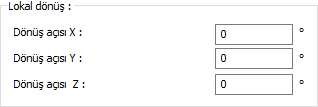

Lokal dönüş x/y/z

Ana eksen etrafına sarılacak kesitin kendi lokal eksenlerine göre yaptığı açıyı belirleyen değerlerdir.

Renk

Objenin rengini tıklandığında açılan renk paletinden seçin.

Çizgi tipi

Uzatılmış objenin planda görünen çizgisinin çizgi tipi tıklandığında açılan listeden seçilir.

Materyal görünüşü

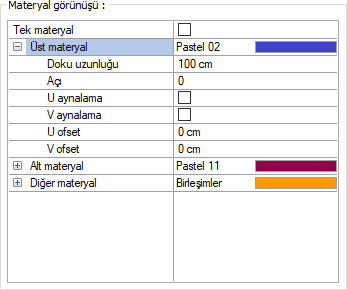

Uzatılmış objenin üst, alt ve diğer yüzeylerinde kullanılacak materyal listeden seçilir. Yüzeyler seçilen materyal ile kaplanır ve renderlarda bu şekilde görüntülenir.

Gerçek doku uzunluğuna doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve ilgili duvarlar üzerine kaplanır.

Açııya, dokunun açısı girilir.

U ve V ötelemeye dokunun x ve y düzlemindeki hareket değeri girilir.

U ve V aynalama ile dokunun y ve x düzlemine göre simetrisi alınır.

Tek materyal seçeneği işaretlenerek, uzatılmış objenin tüm yüzeylerinde, “Üst materyal” ‘de seçilen materyal kullanılır.

Şematik çizim

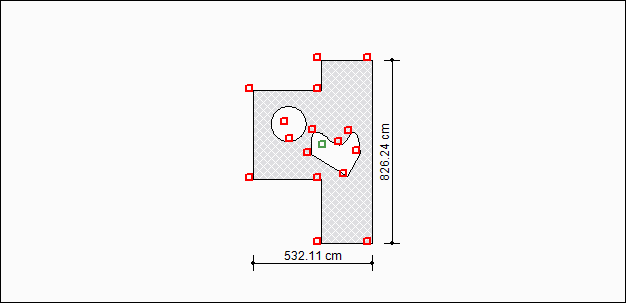

Uzatılmış objenin şematik çizimi ve ölçüleri yer alır.

3B önizleme

Uzatılmış objenin 3 boyutlu görüntüsüdür. Fareyi sol tuşunu basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz.

Yapı Bileşenleri Sekmesi

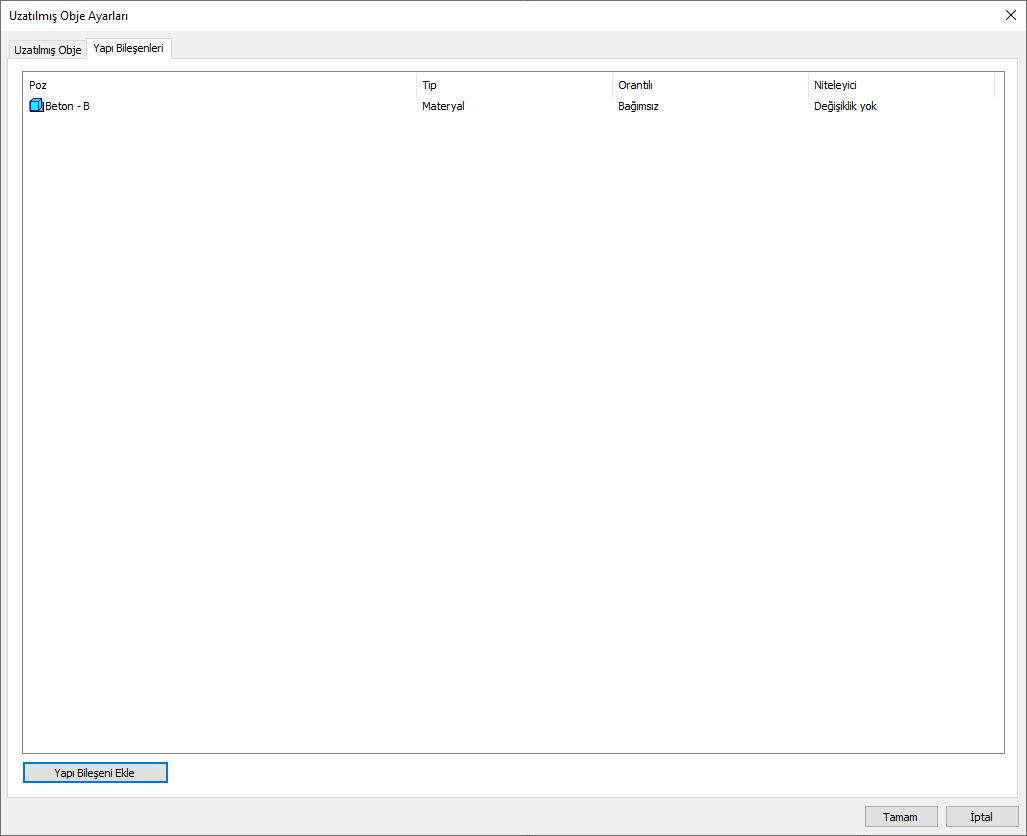

Yapı bileşenleri ekle: Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini duvar objesine atar.

  • Yapı Bileşeni Ekle butonunu tıklayın.

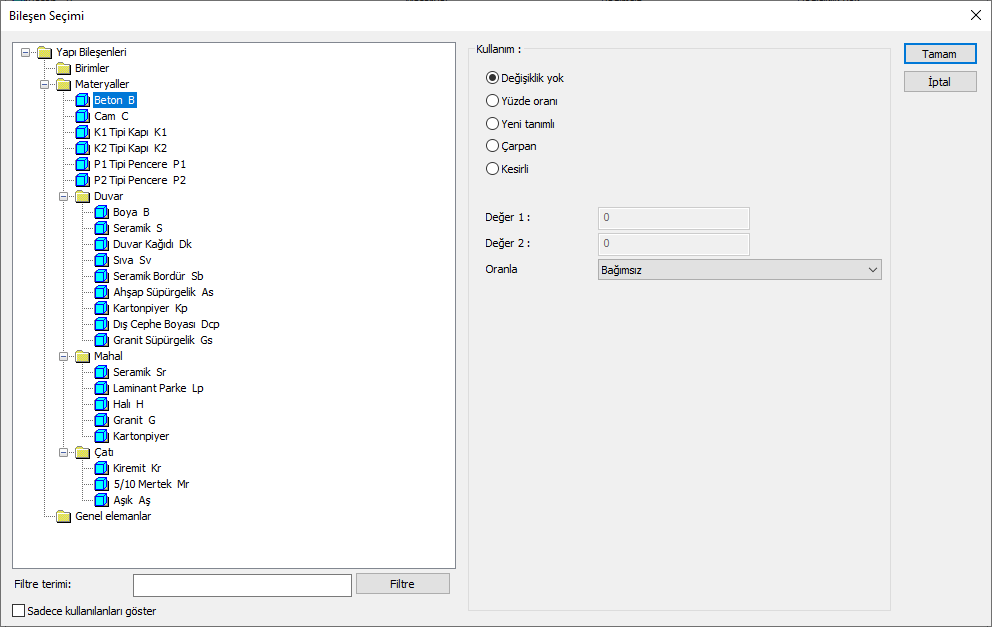

  • Bileşen Seçimi diyaloğu açılacaktır.

  • Bu diyalogda sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi seçin.

  • Sağ tarafta bulunan parametreleri ayarlayın.

  • Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.

Bileşen seçimi diyaloğu kullanım bölümünde bulunan parametreler şunlardır:

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40’ı kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli: Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe -alana, çevreye, uzunluğa vs.-, bölgeye -yan alan, üst, kenar vs.- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde uzatılmış obje ve malzeme ölçüsüne göre beliren satırlar şunlardır.

Uzatılmış Obje

Ölçü

Listede çıkan

Açıklama

Sabit

Bağımsız

Kullanılan sabit ölçü, miktar olarak aynen kullanılacak demektir.

Uzunluk

Bağımsız

Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir.

Uzunluk

Malzeme tanımlanırken bulunan uzunluk ölçüsü ile obje boyu  çarpılarak, malzemenin uzunluğu bulunacak  demektir.

Alan

Bağımsız

Malzeme tanımlanırken bulunan alan ölçüsü, alan değeri olarak aynen kullanılacak demektir.

Alan

Malzeme tanımlanırken bulunan alan ölçüsü, çatının alanı ile çarpılarak, malzemenin alanı bulunacak demektir.

Hacim

Bağımsız

Malzeme tanımlanırken bulunan hacim ölçüsü, hacim değeri olarak aynen kullanılacak demektir.

Hacim

Malzeme tanımlanırken bulunan hacim ölçüsü, obje hacmi ile çarpılarak kullanılacak demektir.

Sayı

Bağımsız

Malzeme tanımlanırken bulunan sayı ölçüsü, sayı değeri olarak aynen kullanılacak demektir.

Adet

Malzeme tanımlanırken bulunan sayı ölçüsü, sayı değeri olarak aynen kullanılacak demektir.
