Göreli Kat Ötelemesi Lamda Değerleri Hesabı Örneği 2
Yerel zemin sınıfı ZD olarak ve altta ekran görüntüsünde deprem parametreleri verilen yapının göreli kat ötelemesi raporu el ile kontrol edilecek ve ardından ideCAD raporu ile karşılaştırılacaktır.

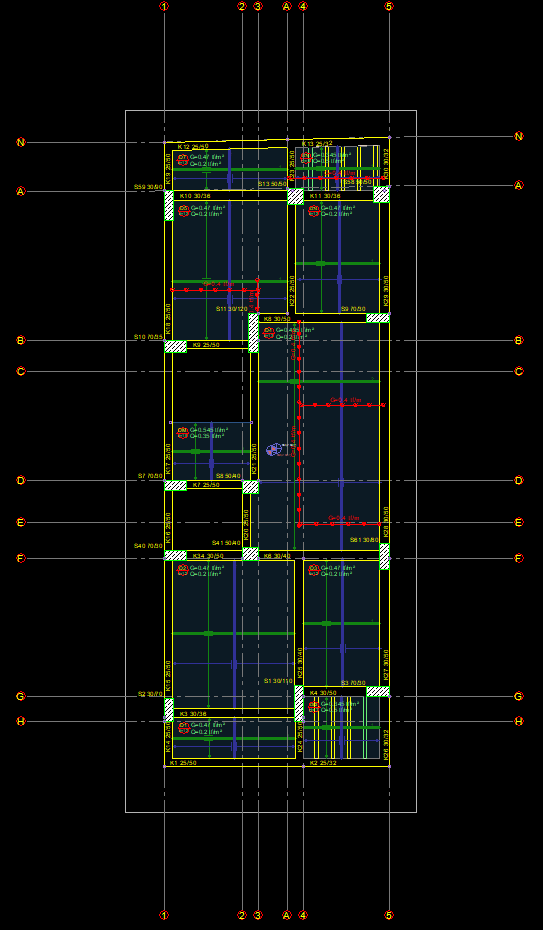

Yapının tipik plan görüntüsü:

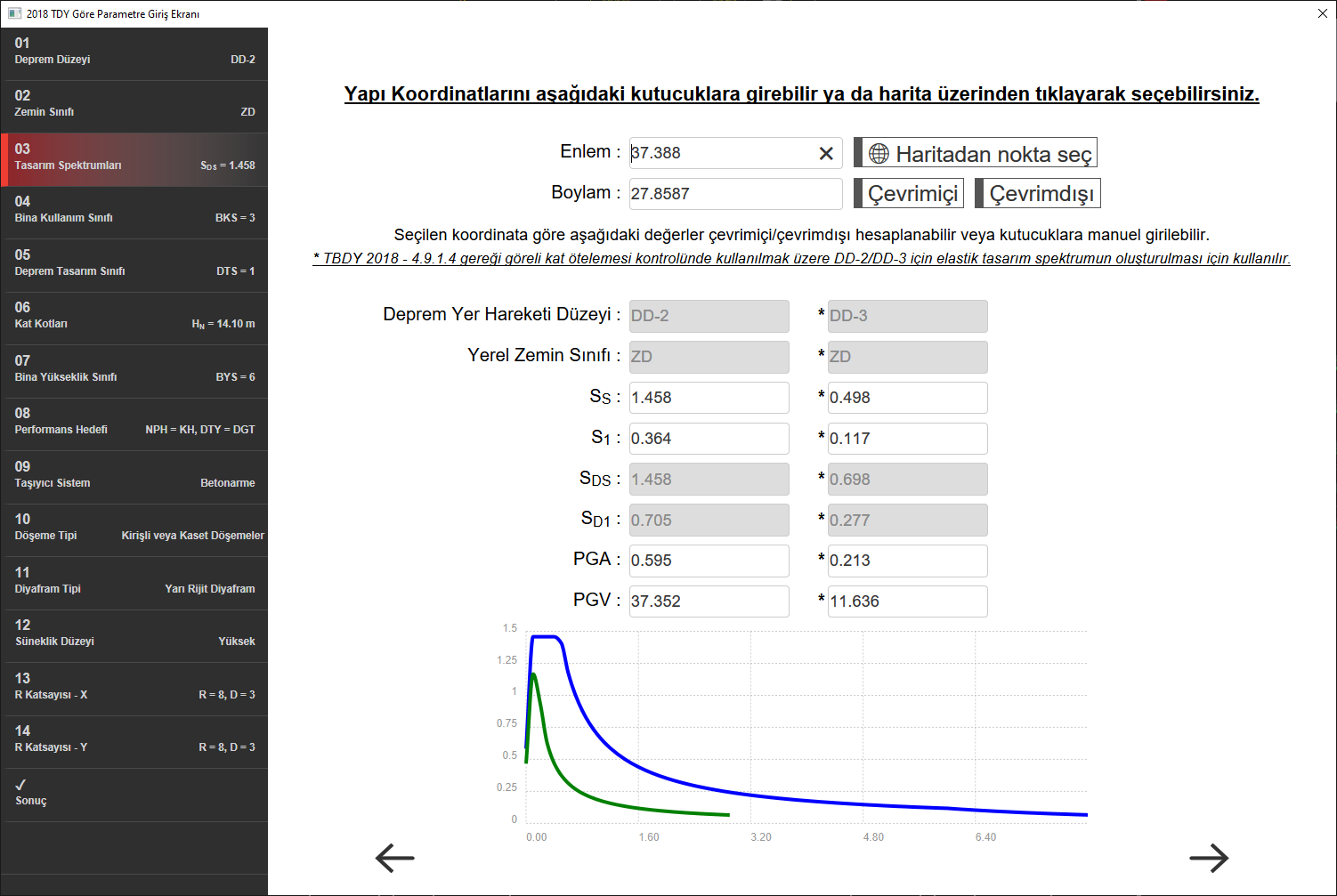

Deprem parametreleri

Ta ve Tb değerlerinin hesabı
DD2 | DD3 | |
---|---|---|
SDS | 1.458 | 0.698 |
SD1 | 0.705 | 0.277 |
Ta = 0.2 SD1/SDS | 0.096 | 0.483 |
Tb =SD1/SDS | 0.079 | 0.397 |

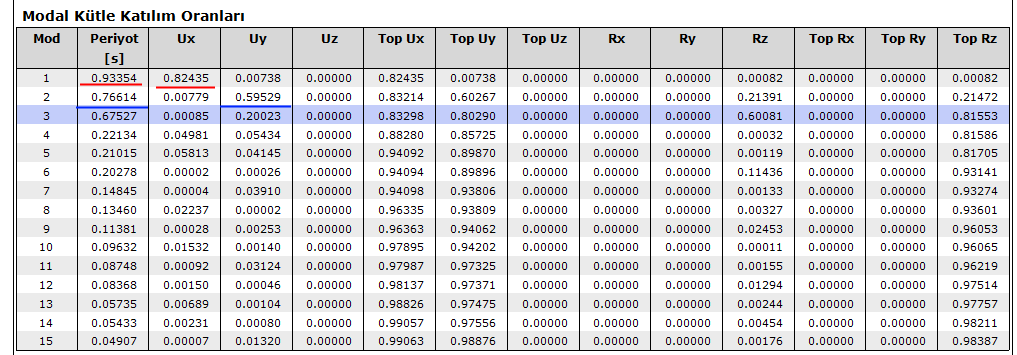

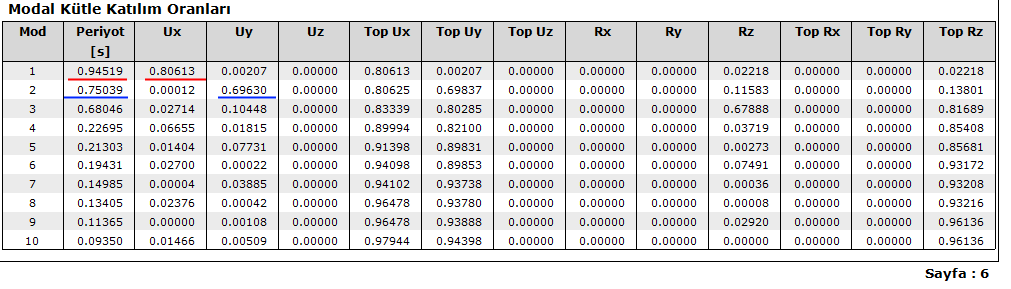

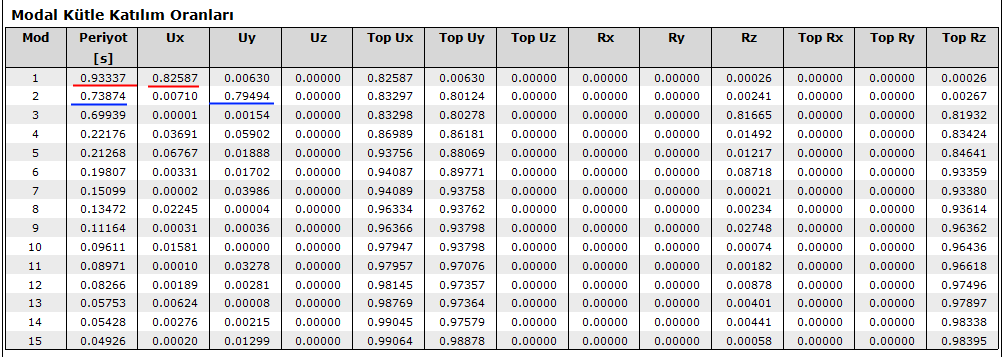

Dinamik analiz raporundan okunan, +-%5 dışmerkezlikli yüklemelerin modal katılım çarpanları
Etkin yönler kırmızı ve mavi çizgi ile işaretlenmiştir.
Modal E1

Modal E2

Modal E3

Modal E4

Seçilen periyotlar
Tx = 0.93337 s
Ty = 0.73874 s.
Lamda Hesabı
X yönü DD2
Tx=0.93337 > Tb=0.483
Sae(t)= SD1/T = 0.705/0.93337=0.755
X yönü DD3
Tx=0.93337> Tb=0.397
Sae(t)=0.277/0.93337=0.297
Lamda= Sae(t)DD3/ Sae(t)DD= 0.297/0.397
Lamdax= 0.392 (ideCAD’de görünen=0.3928)
Y yönü DD2
Ty=0.73874>tb=0.483
Sae(t)= SD1/T = 0.705/0.7384=0.954
Y yönü DD3
Ty=0.73874>tb=0.397
Sae(t)= SD1/T = 0.277/0.7384=0.375
Lamda= Sae(t)DD3/ Sae(t)DD2=0.397/0.954
Lamday =0.393 (ideCAD’de görünen=0.3928)

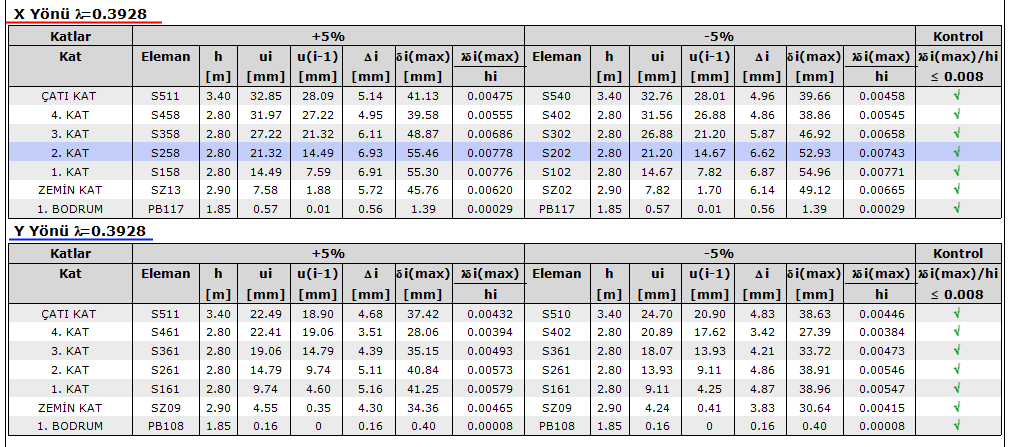

Göreli kat ötelemesi üst sınır kontrolü
en büyük göreli kat ötelemesi = 0.393 * 55.46 / 2800(mm)=0.0078 mm<0.008 sağlanıyor
