Göreli Kat Ötelemesi Lamda Değerleri Hesabı Örneği 3
Yerel zemin sınıfı ZE olarak ve altta ekran görüntüsünde deprem parametreleri verilen yapının göreli kat ötelemesi raporu el ile kontrol edilecek ve ardından ideCAD raporu ile karşılaştırılacaktır.

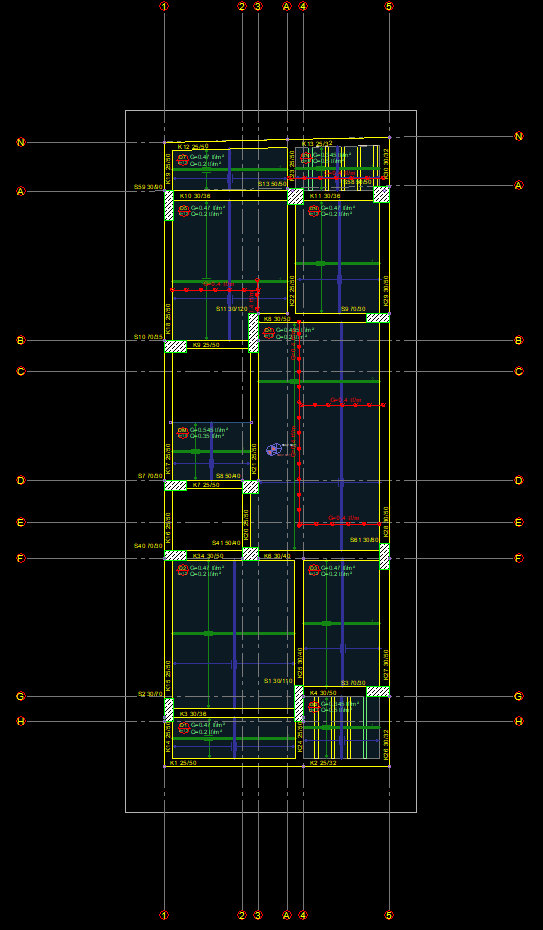

Yapının tipik plan görüntüsü

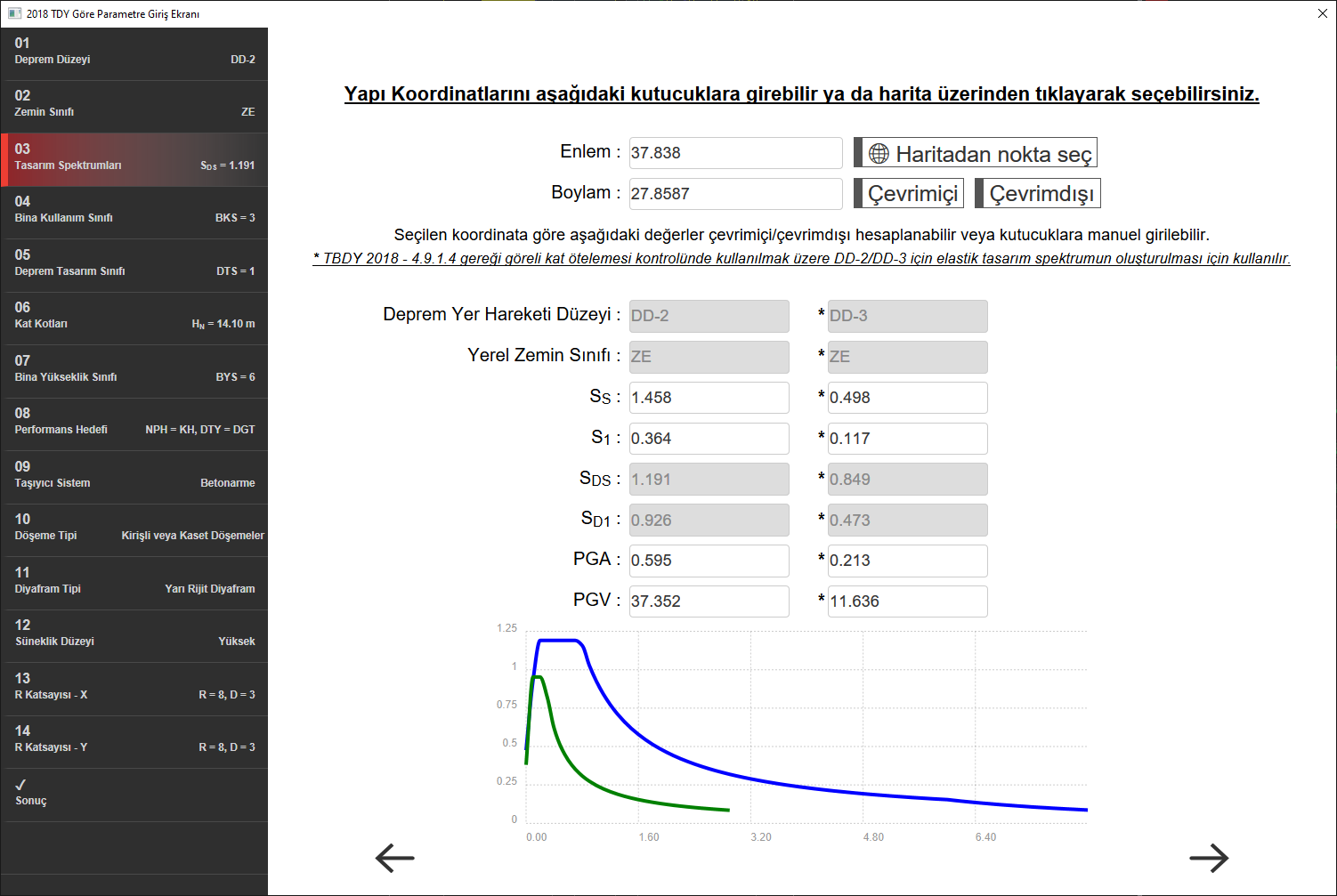

Deprem parametreleri
Ta ve Tb değerlerinin hesabı
DD2 | DD3 | |
|---|---|---|
SDS | 1.191 | 0.849 |
SD1 | 0.926 | 0.473 |
Ta = 0.2 SD1/SDS | 0.155 | 0.111 |
Tb =SD1/SDS | 0.778 | 0.557 |
Dinamik analiz raporundan okunan, +-%5 dışmerkezlikli yüklemelerin modal katılım çarpanları
Etkin yönler kırmızı ve mavi çizgi ile işaretlenmiştir.

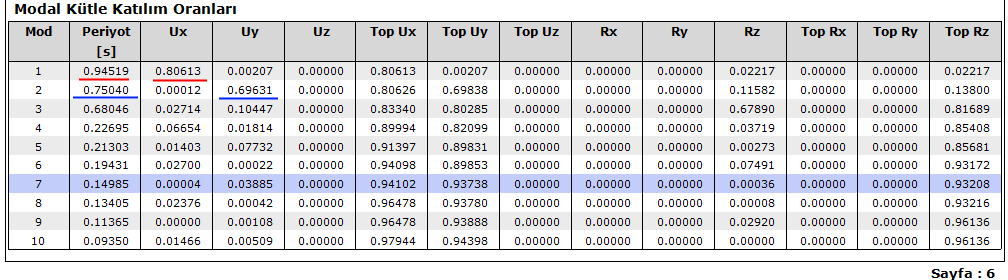

Modal E1

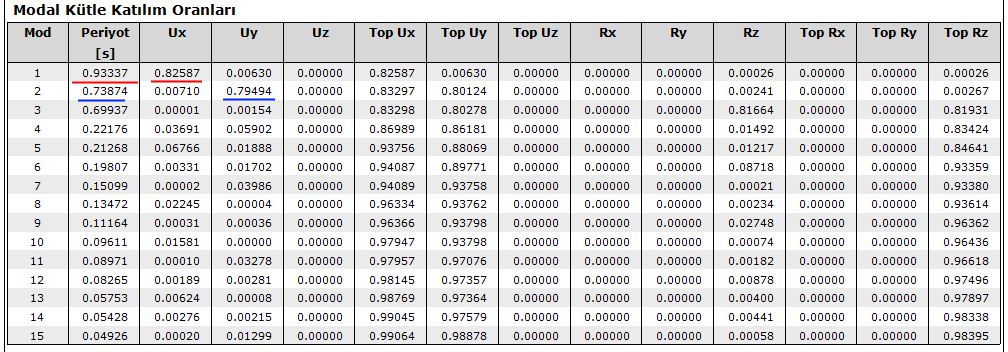

E2 Modal

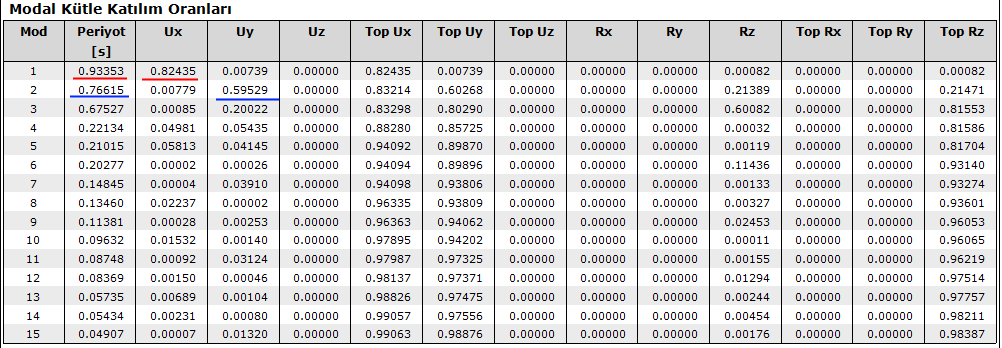

E3 Modal
E4 Modal
Seçilen periyotlar:
Tx=0.94939 sn
Ty=0.76614 sn
Lamda Hesabı
X yönü DD2
Tx =0.94939 > TB=0.778 -> Sae(t) = SD1/T = 0.926/0.94939=0.981
X yönü DD3
Tx=0.94939 > Tb=0.557 -> Sae(t) = 0.473/0.94939= 0.498
Lamdax = 0.498/0.981=0.51 (ideCAD’de görünen =0.5113)
Y yönü DD2
Ty=0.76614 < Tb=0.778
Sae(t)= SDS = 1.191
Y yönü DD3
Ty=0. 0.76614 > Tb=0.557
Sae(t) = SD1/T= 0.473/0. 0.76614 =0.64
lamday= 0.64/1.191 =0.518 (ideCAD’de görünen =0.519)

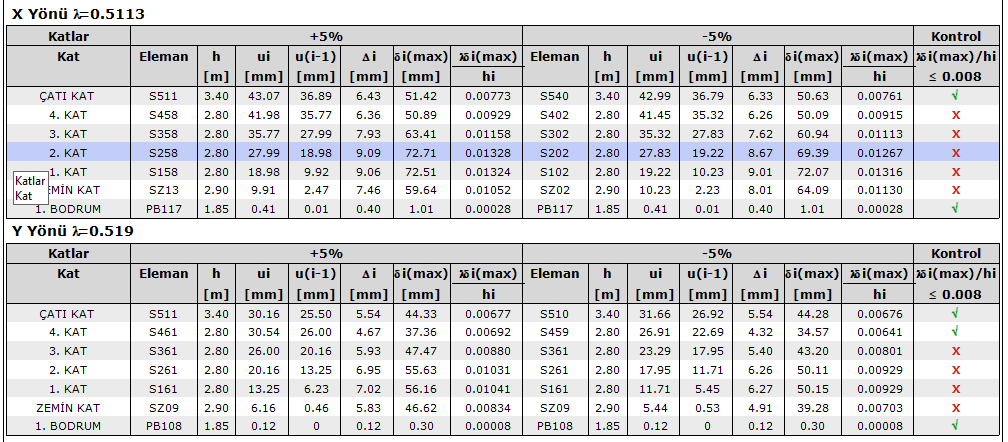

Göreli kat ötelemesi üst sınır kontrolü
0.508*72.71/2800(mm) = 0.013 > 0.008 sağlanmıyor
0.518*55.63/2800(mm)= 0.013 > 0.008 sağlanmıyor
