Boşluk (Arazi) Oluşturma
Boşluk komutu tanımlı bir arazi veya arazi parçası üzerinde boşluk açar.
Boşluk Komutunun Yeri
Mimari Programda

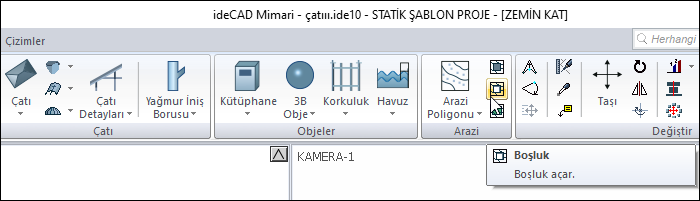

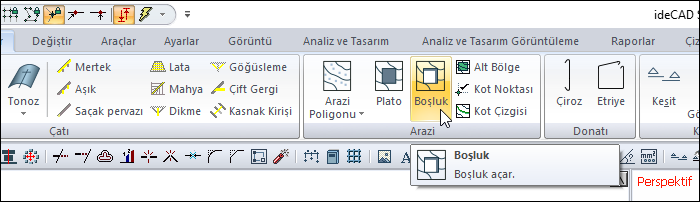

Ribbon menü Giriş sekmesi Arazi başlığı altından ulaşabilirsiniz.
Statik Programda
Ribbon menü Objeler sekmesi Arazi başlığı altından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüde Boşluk ikonunu tıklayın.
Boşluk tıklandığında açılan Rota Bölümleri toolbarında düz, dairesel ve çok kenarlı eğrisel hat çizmek için kullanılan ikonlar bulunur. Duruma göre uygun ikonu tıklayın.
Arazi üzerinde bir noktaları tıklayın. Noktalarını verirken Kot kutucuğuna noktaların kotlarını yazın.
Boşluk oluşacaktır.
İşlem adımı |
|---|

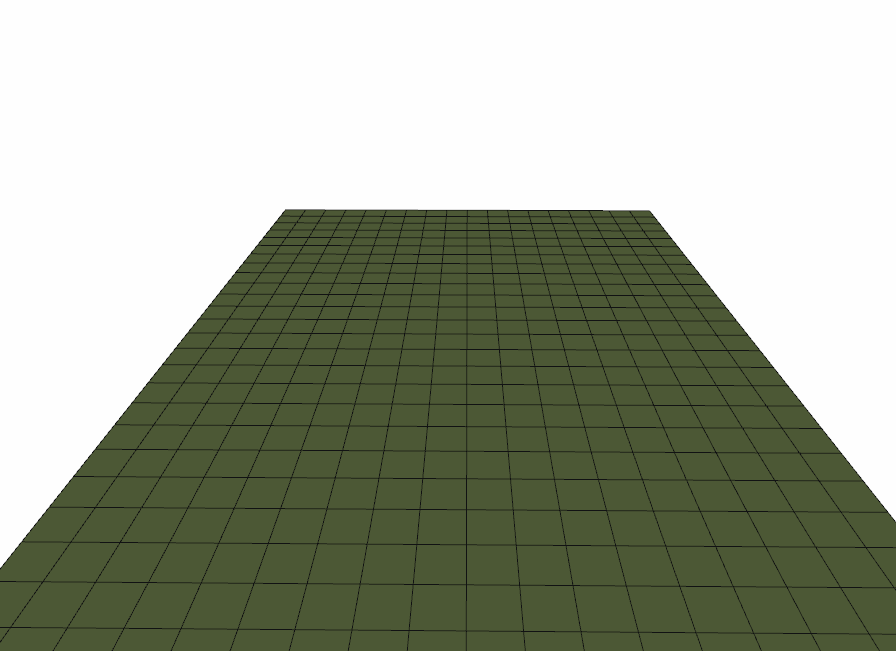

Boşluk oluşturulmadan önce arazi  |
Boşluk komutundayken açılan arazi toolbarına kot değeri (-50 cm) girilmesi  |

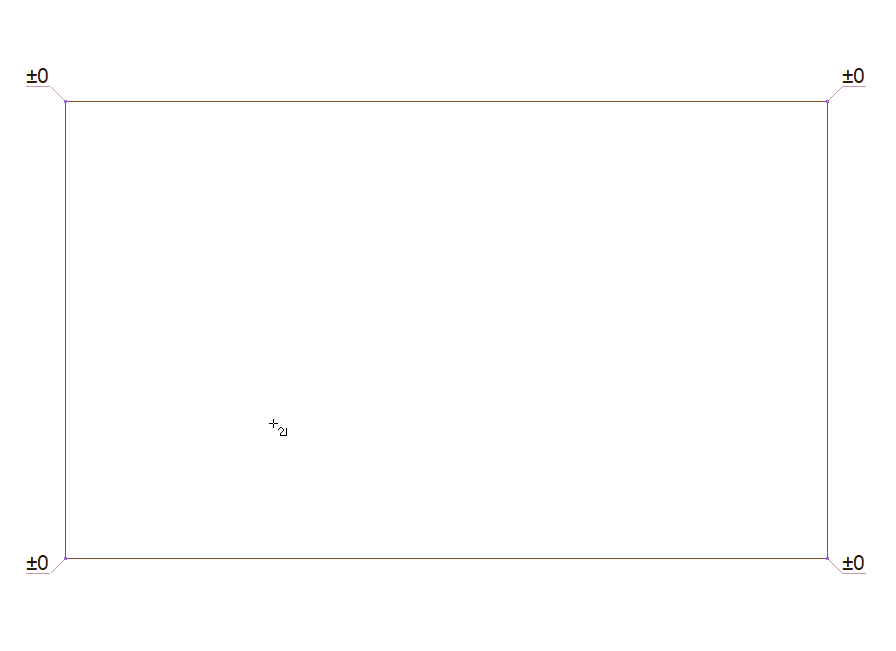

Boşluk için oluşturulmak istenen kapalı poligonun ilk noktasının belirlenmesi  |

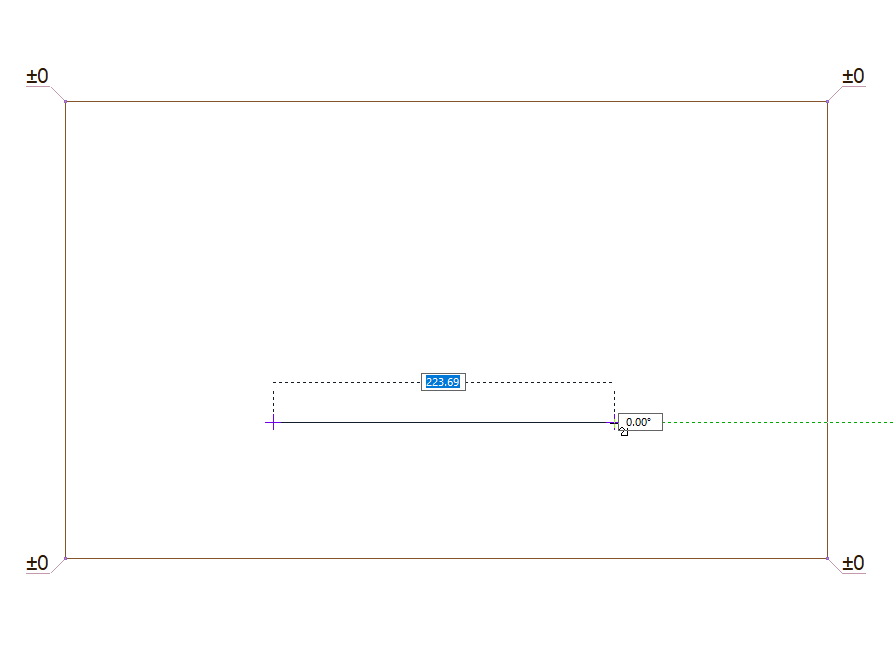

Kapalı poligonun ikinci noktasının belirlenmesi  |
Kapalı poligonun üçüncü noktasını belirlemeden önce arazi toolbara yeni kot değeri (-25 cm) girilmesi  |

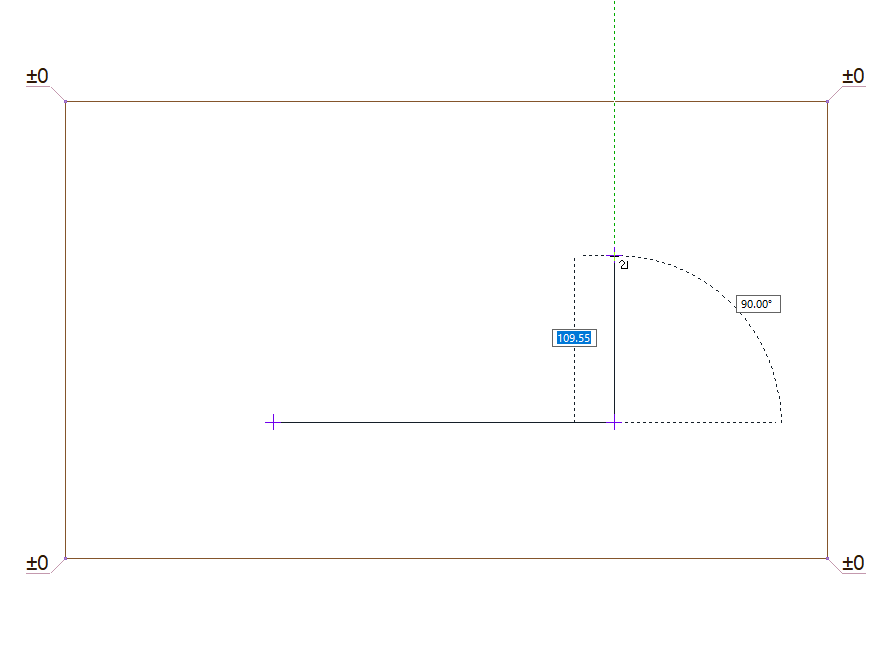

Kapalı poligonun üçüncü noktasının belirlenmesi  |

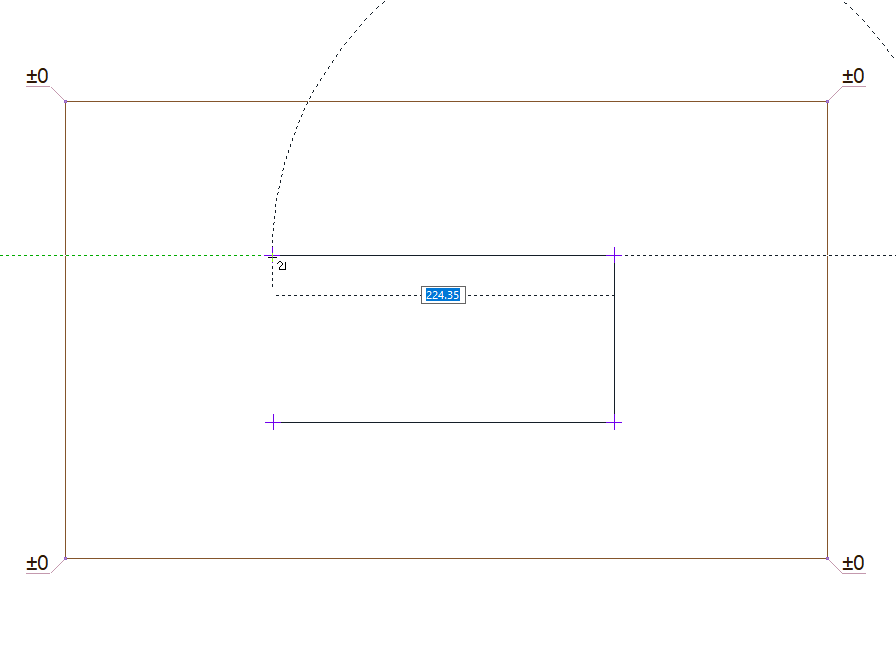

Kapalı poligonun dördüncü noktasının belirlenmesi  |
Kot çizgisinin son noktası için toolbara yeni kot değeri (-50 cm) girilmesi |

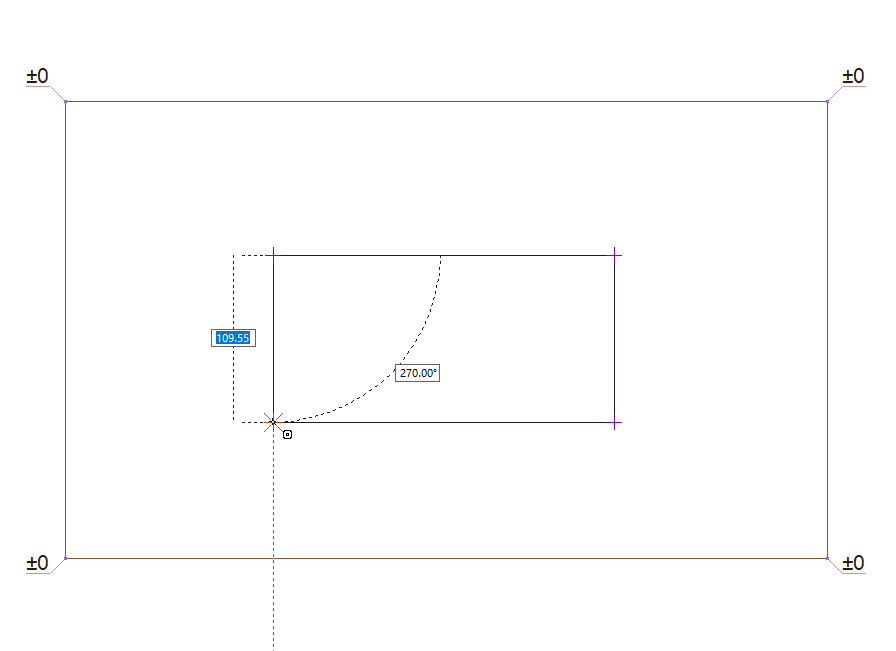

Kapalı poligonun son noktasının belirlenmesi  |

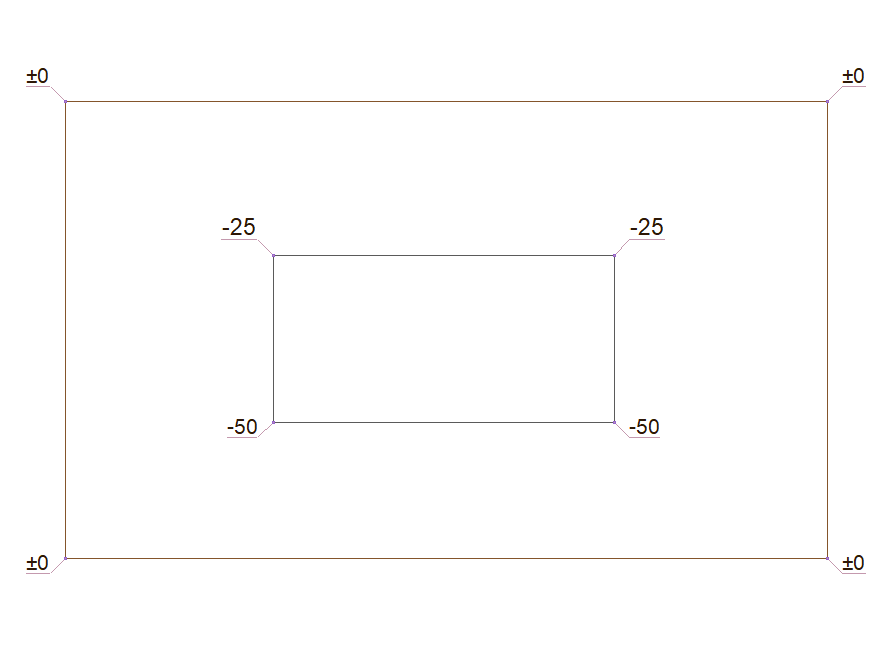

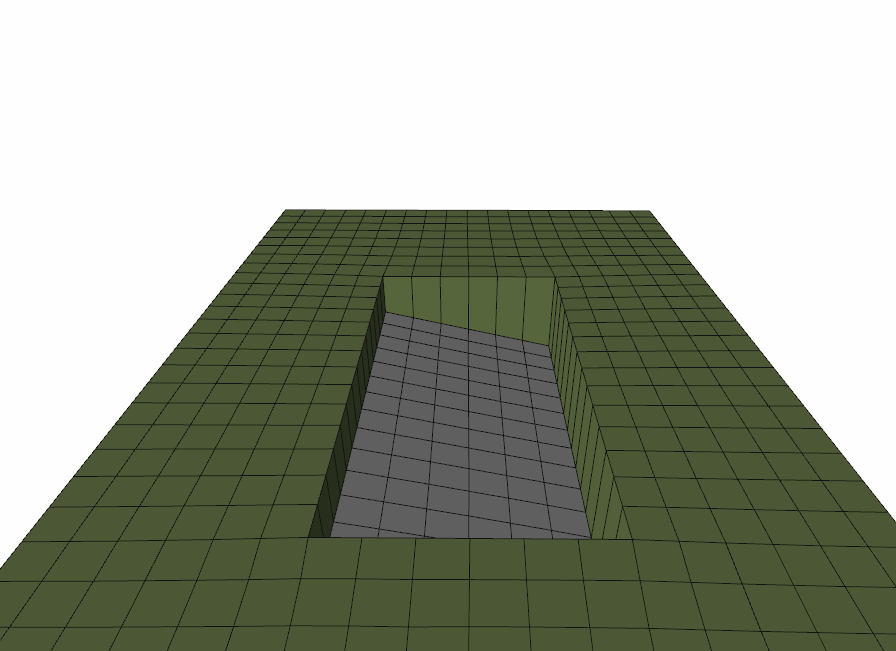

Boşluğun oluşması  |
Boşluk oluşturulduktan sonra arazi  |
Boşluk Ayarları Diyaloğunun Yeri

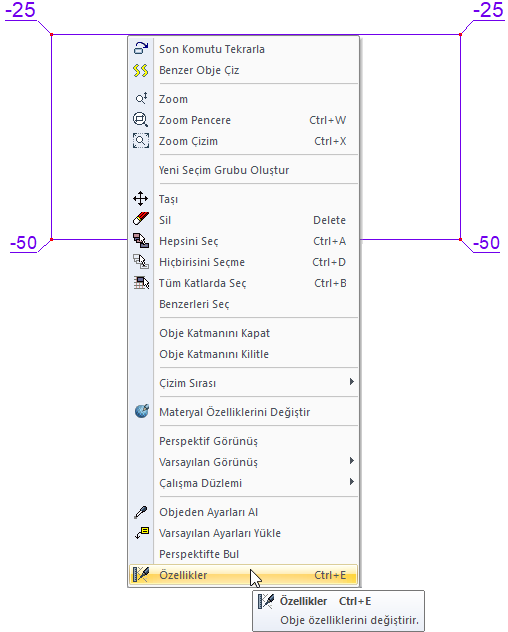

Ayarlarına girmek istediğiniz boşluğu seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

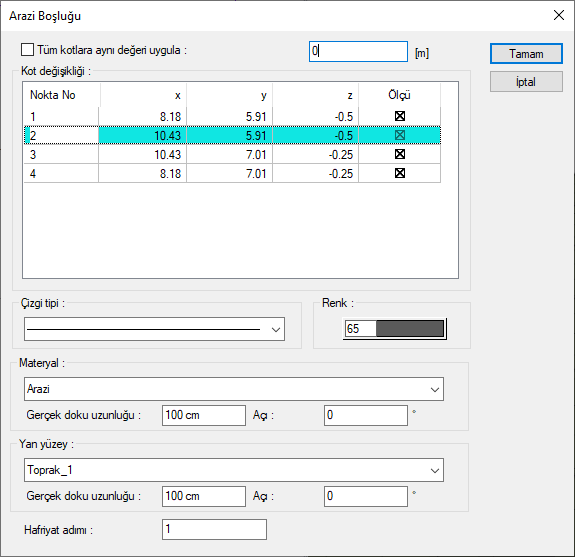

Boşluk Ayarları Diyaloğu
Özellikler ve Açıklamaları |
|---|

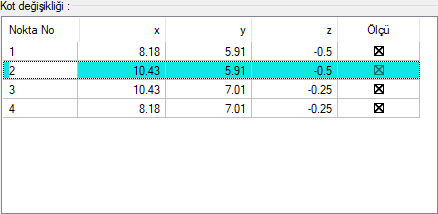

Kot değişikliği  Yerleştirilen kot noktalarının koordinatları verilir. İstenirse z kutusuna yeni bir değer girilebilir. |
Tüm kotlara aynı değeri uygula  Özellik aktif hale getirilerek buraya girilen değerin bütün kot noktalarına uygulanması sağlanır. |
Renk  Boşluk çizgisinin plandaki çizim rengidir. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi tipi  Boşluk çizgisinin plandaki çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
Materyal  Boşluk üst yüzeyinin materyalini tıklayarak listeden seçebilirsiniz. |
Yan yüzey  Boşluk yan yüzeylerinin materyalini tıklayarak listeden seçebilirsiniz. |
Gerçek doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Açı  Dokunun açısını verilir. Açı değeri ile dokunun açısını düzleminin yönüne göre ayarlayabilirsiniz. |
Hafriyat adımı  Harfiyat hesabı için arazi ve arazi parçalarına numara verilir. Numarası aynı olan arazi ve arazi parçalarının harfiyatları tek seferde toplam değer olarak, ayrı ayrı numaralandırılan arazi veya arazi parçalarının harfiyatları ise ayrı bir kalemler olarak hesaplanır ve gösterilir. |
