Kot Çizgisi Oluşturma
Kot Çizgisi komutuyla arazi üzerinde çizilen bir hat boyunca kot noktaları oluşturulur. İlgili kot değerleri de kot ölçüleri olarak ayrıca gösterilir. Gerekli olduğu durumlarda kot çizgisinin özeliklerine girilerek hattın kot değerleri değiştirilir.
Kot Çizgisi Komutunun Yeri

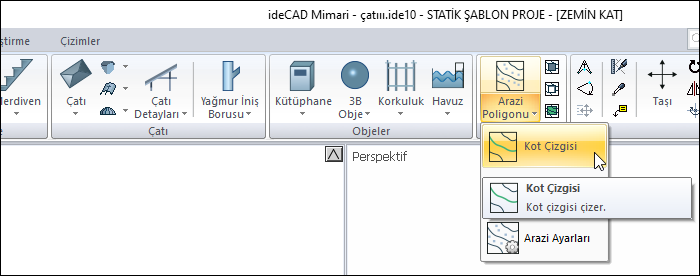

Mimari Programda
Ribbon menü Giriş sekmesi Arazi başlığı altından ulaşabilirsiniz.
![](../__attachments/931825690/image-20201208-113136.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

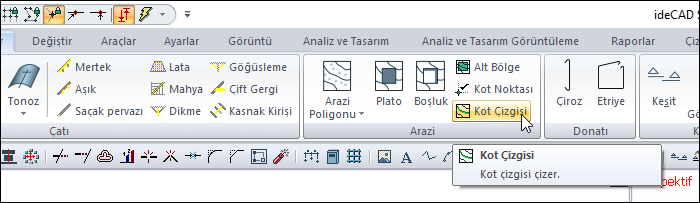

Statik Programda
Ribbon menü Objeler sekmesi Arazi başlığı altından ulaşabilirsiniz.
![](../__attachments/931825690/image-20201208-113311.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
İşlem Adımları
Ribbon menüde Kot Çizgisi ikonunu tıklayın.
Kot çizgisi tıklandığında açılan Rota Bölümleri toolbarında düz, dairesel ve çok kenarlı eğrisel hat çizmek için kullanılan ikonlar bulunur. Duruma göre uygun ikonu tıklayın.
Arazi üzerinde bir noktaları tıklayın. Noktalarını verirken Kot kutucuğuna noktaların kotlarını yazın.
Kot çizgisi oluşacaktır.
İşlem adımı |
---|

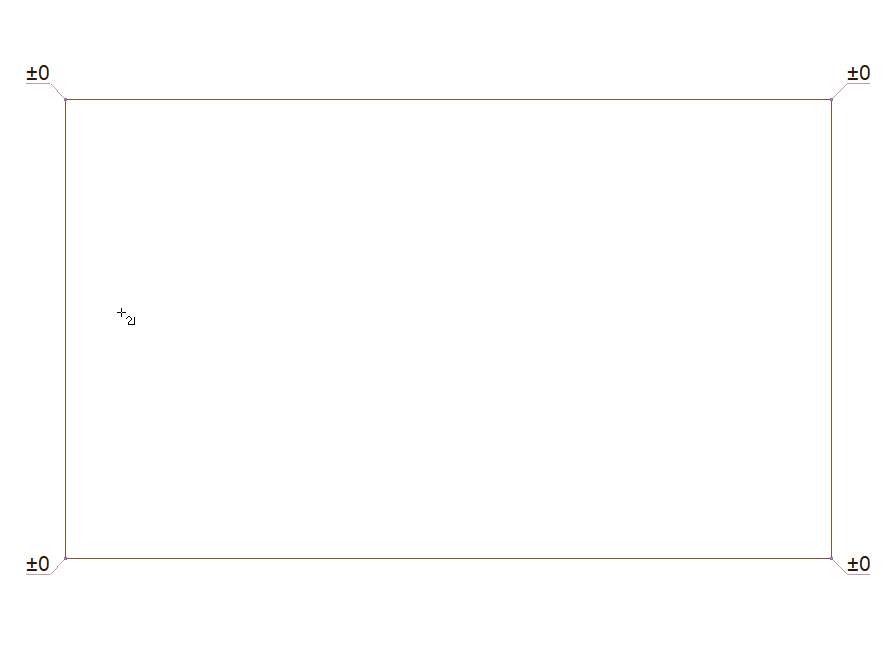

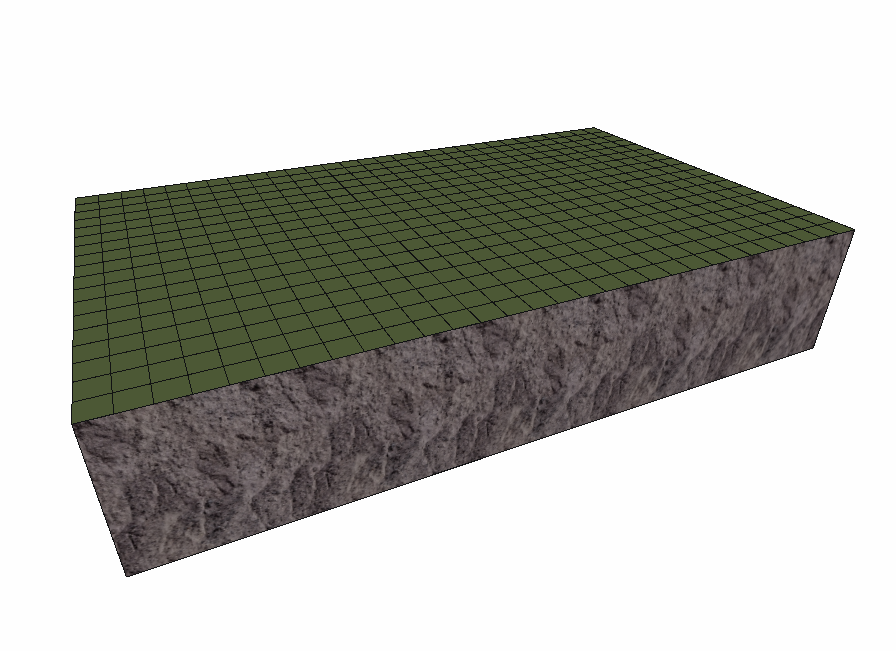

Kot çizgisi verilmeden önce arazi ![]() |
Kot çizgisi komutundayken açılan arazi toolbarına kot değeri (50 cm) girilmesi ![]() |
Kot çizgisinin ilk noktasının farenin sol tuşu tıklanarak oluşturulması ![]() |

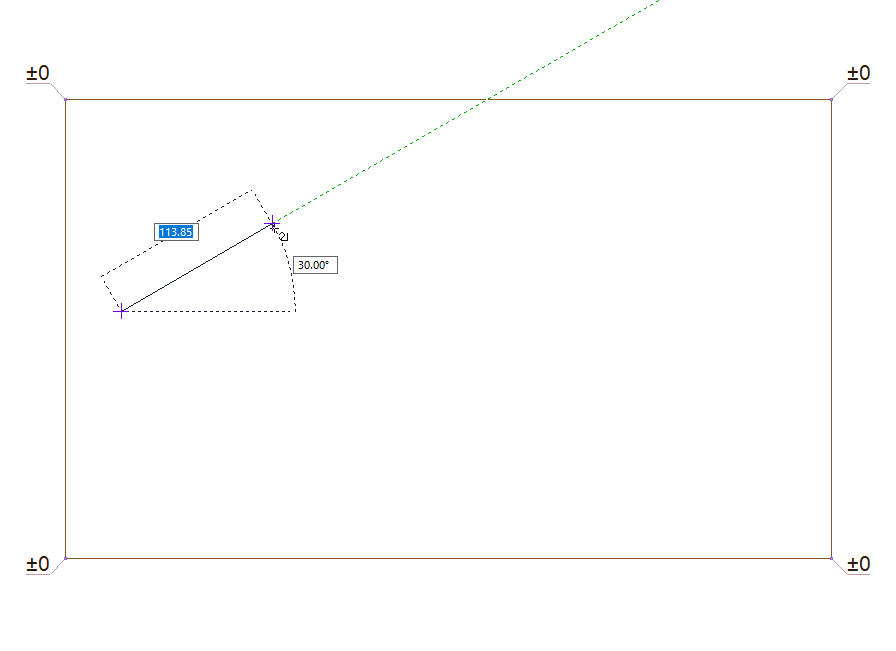

Kot çizgisinin ikinci noktasının oluşturulması ![]() |

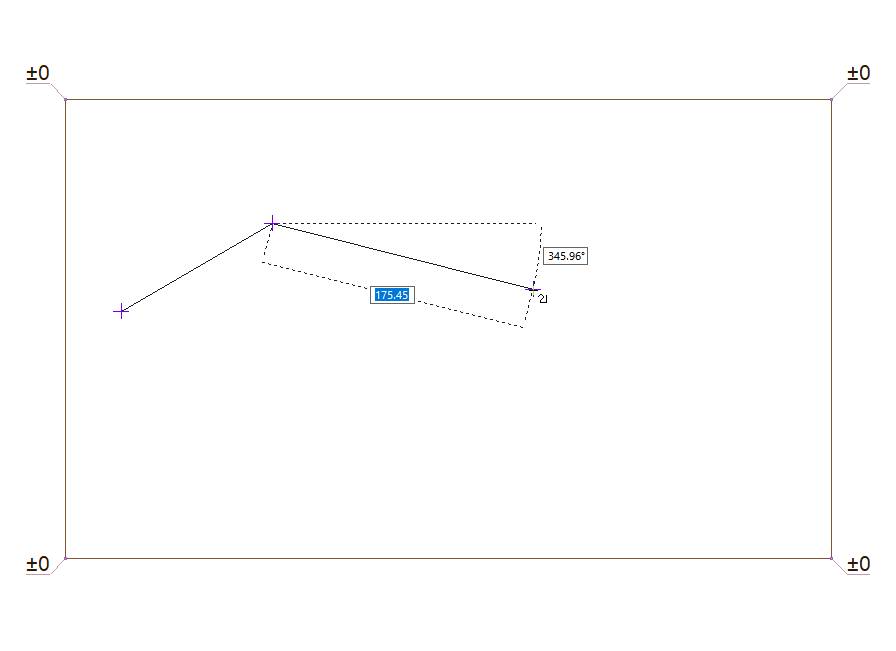

Kot çizgisinin üçüncü noktasının oluşturulması ![]() |

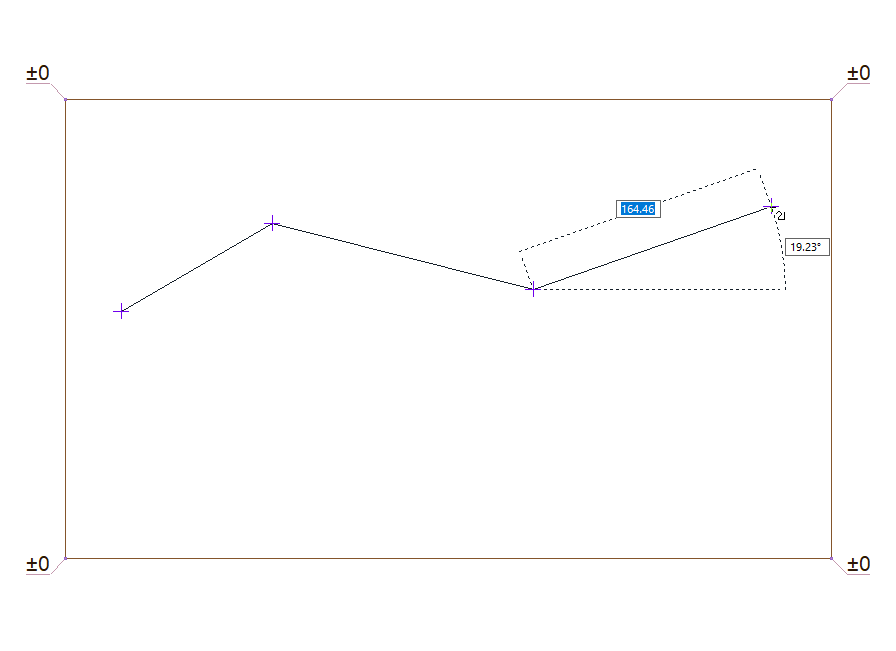

Kot çizgisinin son noktasının oluşturulması ![]() |
Farenin sağ tuşu tıklanarak kot çizgisi komutundan çıkılması ![]() |

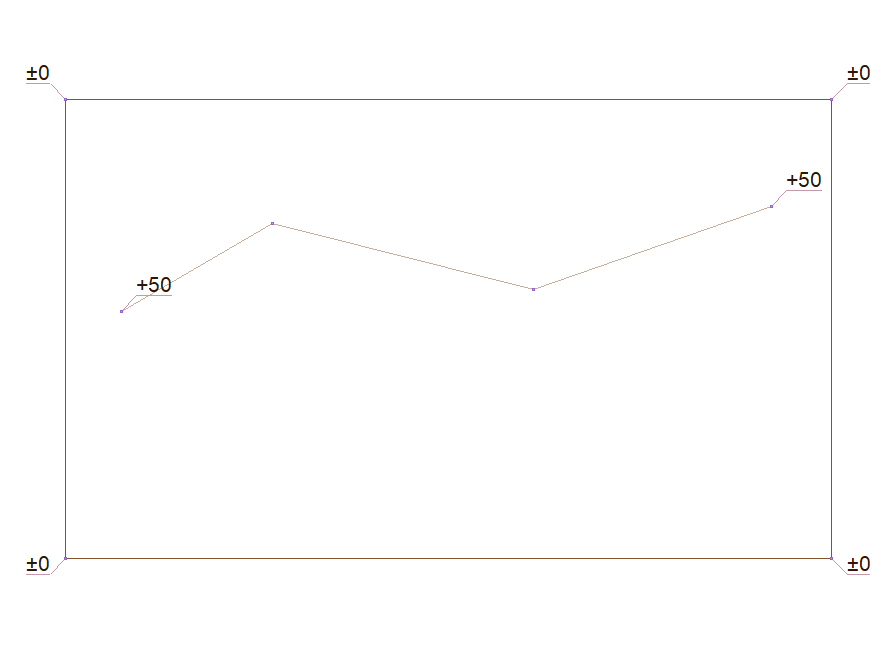

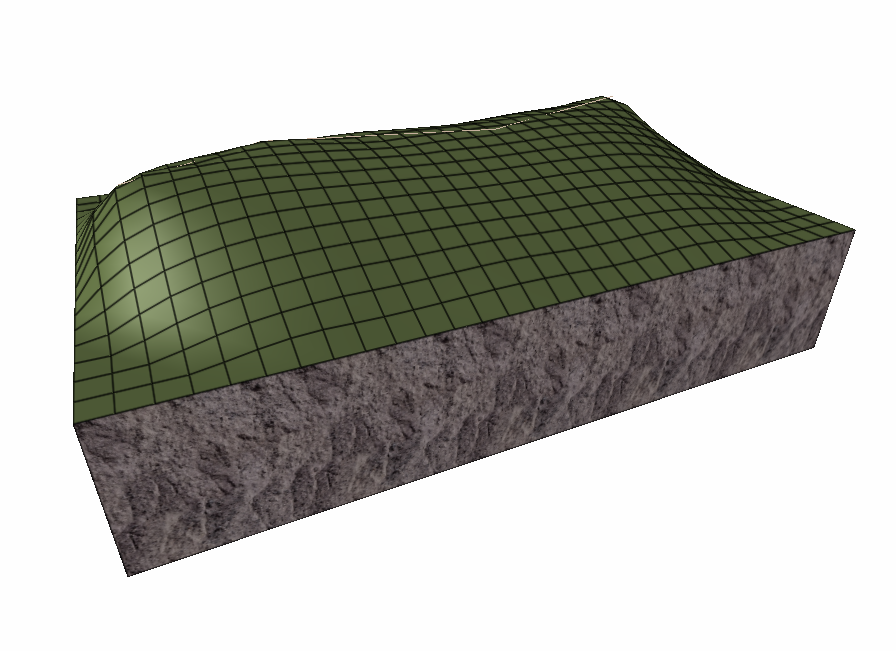

Kot çizgisi verildikten sonra arazi ![]() |
Kot Çizgisi Ayarları Diyaloğunun Yeri

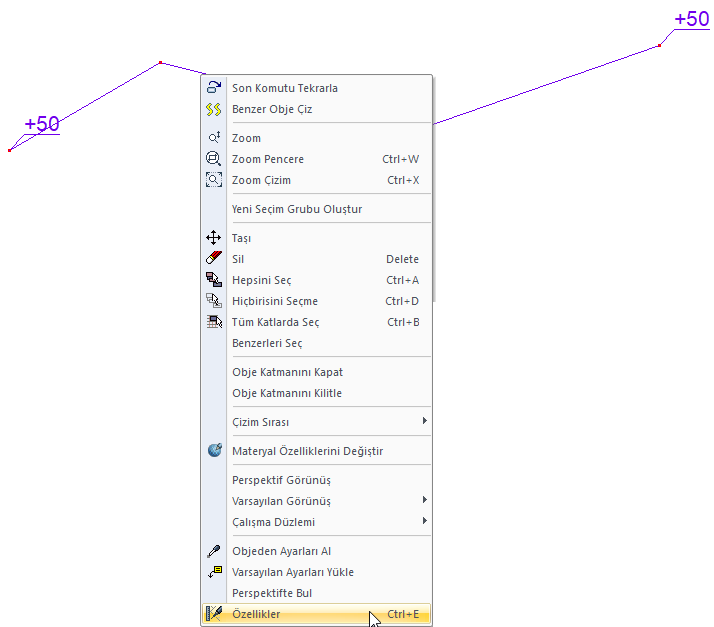

Ayarlarına girmek istediğiniz kot çizgisini seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.
![](../__attachments/931825690/image-20200709-110656.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

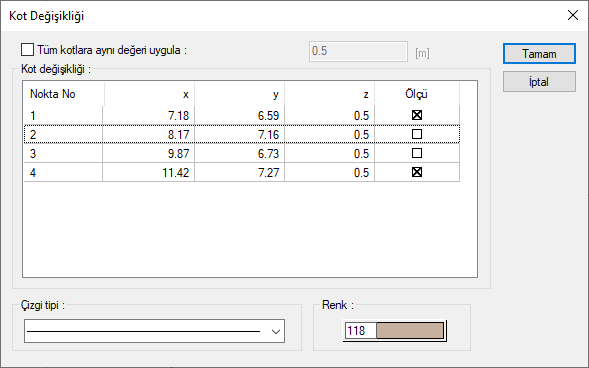

Kot Çizgisi Ayarları
![](../__attachments/931825690/image-20200709-110743.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler ve Açıklamaları |
---|

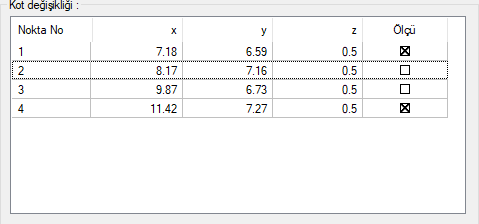

Kot değişikliği ![]() Yerleştirilen kot noktalarının koordinatları verilir. İstenirse z kutusuna yeni bir değeri girilebilir. |
Tüm kotlara aynı değeri uygula ![]() Özellik aktif hale getirilerek buraya girilen değerin bütün kot noktalarına uygulanması sağlanır. |
Renk ![]() Kot çizgisinin plandaki çizim rengidir. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi tipi ![]() Kot çizgisinin plandaki çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
