Kot Noktası komutu arazi üzerinde tıklanan noktada bir kot noktası oluşturur. Noktanın kot değerini kot ölçüsü olarak ayrıca gösterir. Gerekli olduğu durumlarda kot noktasının özeliklerine girilerek o noktanın kot değeri değiştirilir.
Kot Noktası Komutunun Yeri

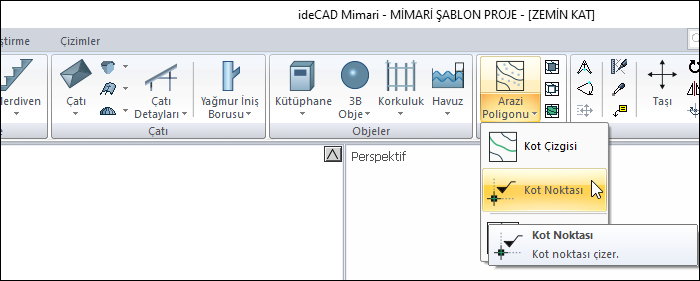

Mimari Programda
Ribbon menü Giriş sekmesi Arazi başlığı altından ulaşabilirsiniz.

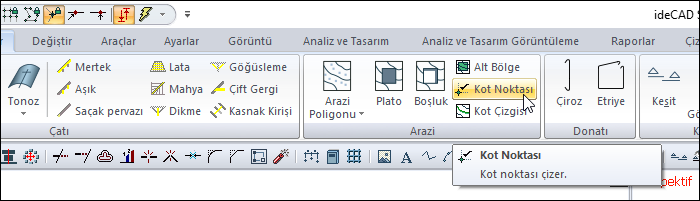

Statik Programda
Ribbon menü Objeler sekmesi Arazi başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüde Kot Noktası ikonunu tıklayın.
-
Kot kutucuğuna noktanın kotunu yazıp arazi üzerinde bir nokta tıklayın.
-
Kot noktası oluşacaktır.
|
İşlem adımı |
|---|
|

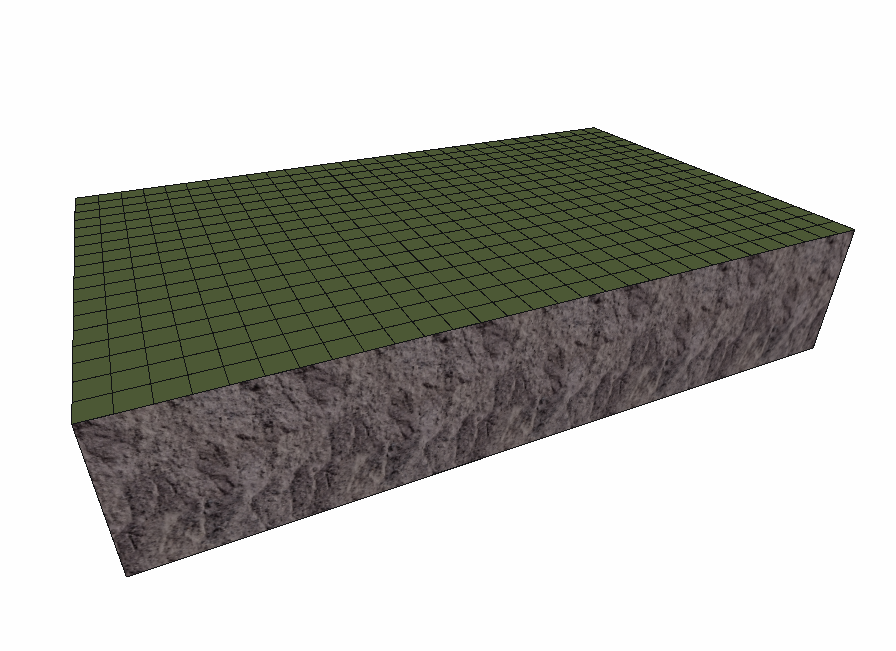

Kot noktası verilmeden önce arazi
|
|
Kot noktası komutundayken açılan arazi toolbarına kot değeri (50 cm) girilmesi
|
|

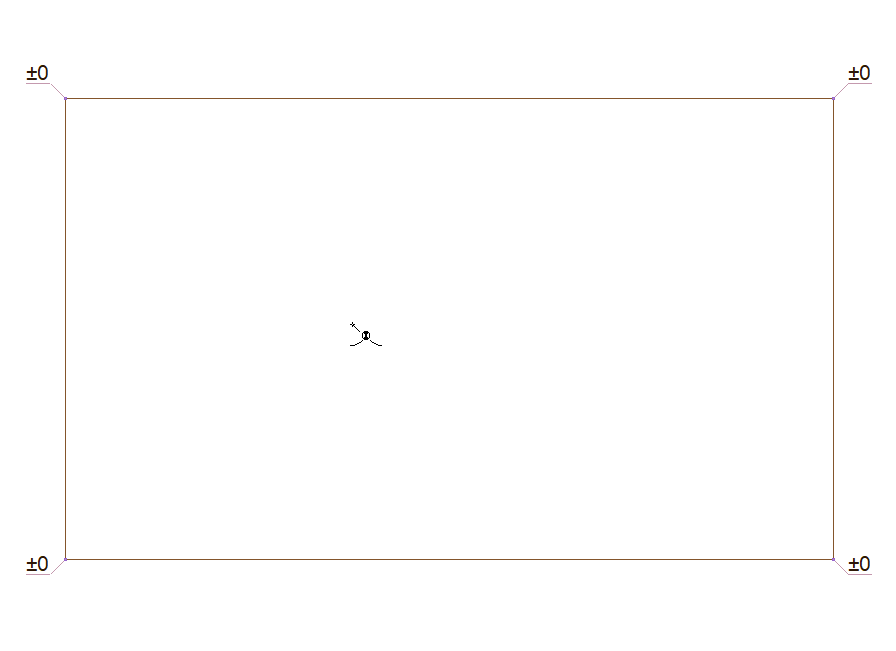

Kot noktası verilmek istenen noktaya farenin götürülmesi
|
|

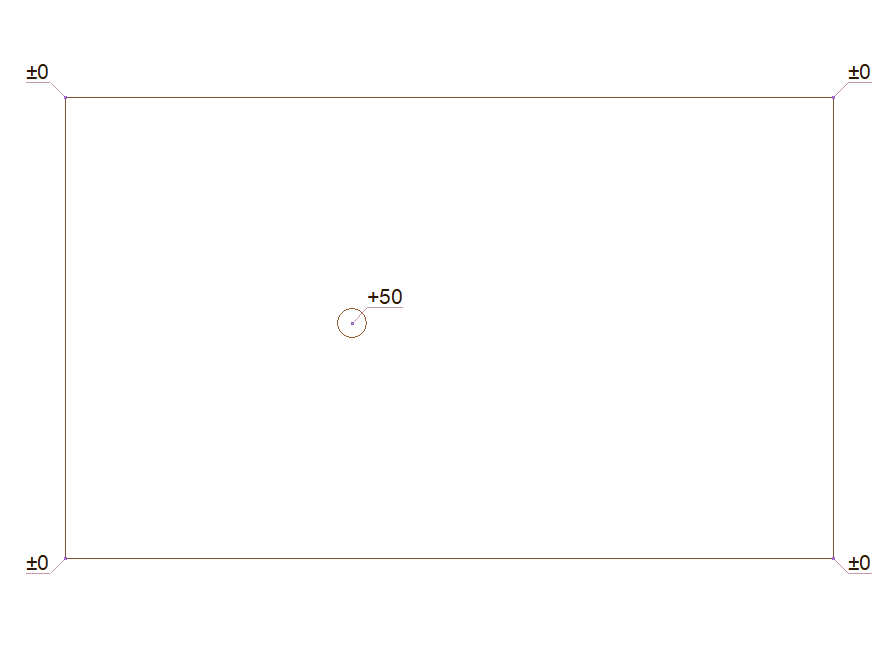

Belirlenen noktaya farenin sol tuşu ile tıklanması
|
|

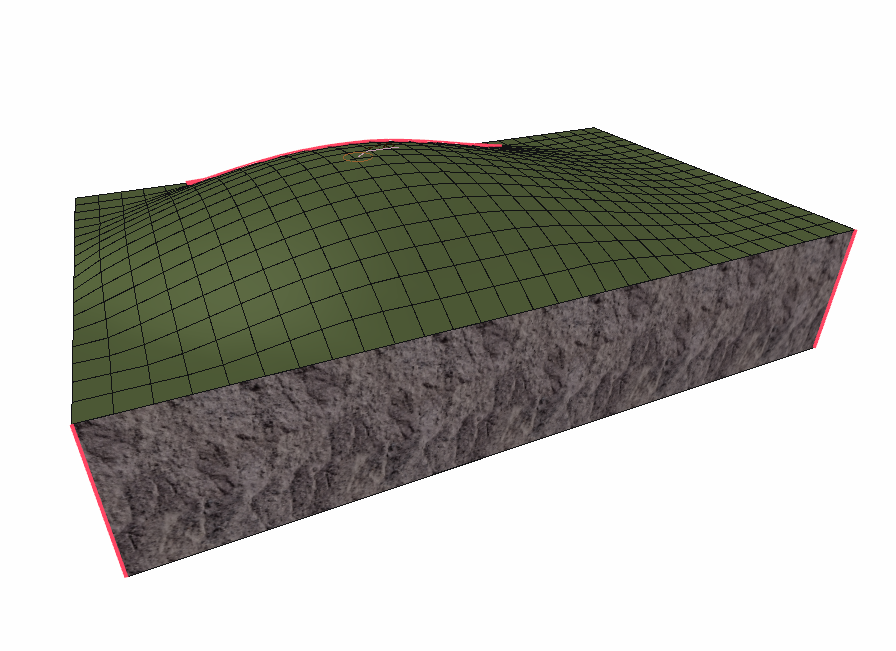

Kot noktası verildikten sonra arazi
|
Kot Noktası Ayarları Diyaloğunun Yeri

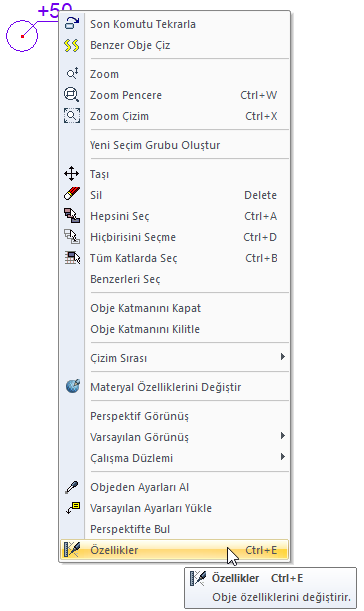

Ayarlarına girmek istediğiniz kot noktasını seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

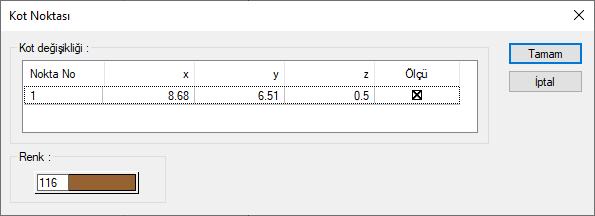

Kot Noktası Ayarları
|
Özellikler ve Açıklamaları |
|---|
|

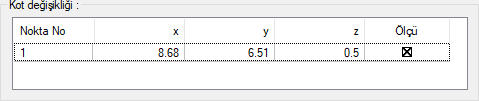

Kot değişikliği
Yerleştirilen kot noktasının koordinatları verilir. İstenirse z kutusuna yeni bir değeri girilebilir. |
|
Renk
Kot noktası simgesinin plandaki çizim rengidir. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
