Taşıyıcı Sistemi Uygun Hale Getirin
ideCAD Mimari ile hazırlanmış proje ideCAD Statik ile açılmıştır. Projeyi indirip taşıyıcı sisteme müdahale edebilirsiniz. |
Analiz ayarları yapılan yapı bilgi modelinin taşıyıcı sistemi revize edilerek, uygun hale getirilir.
Kolon komutuna tıklayın.

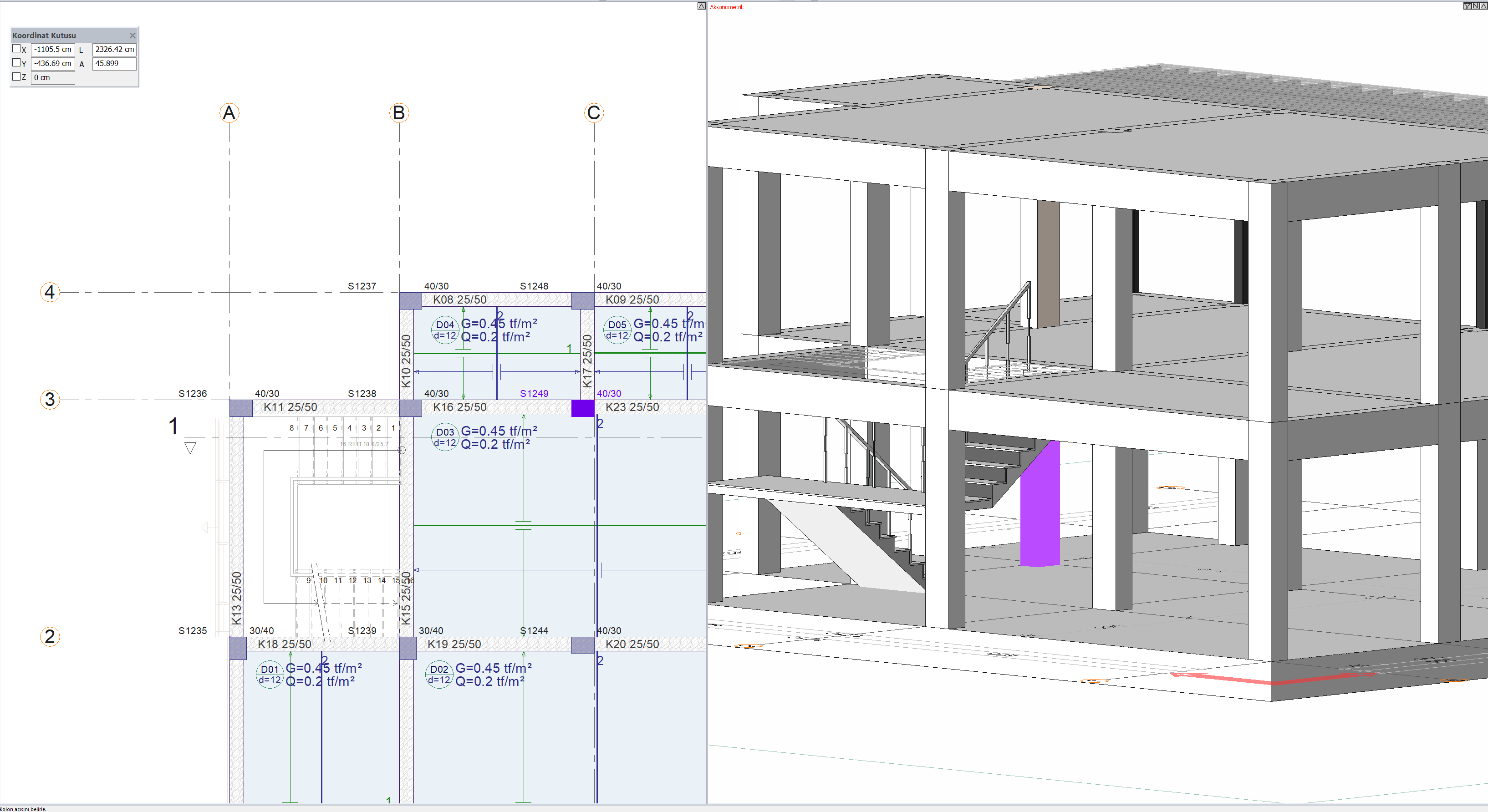

C-3 aks kesişimine tıklayın. Kolonun 40 cm kenarı 3 aksına gelecek şekilde döndürün.
Boşluk tuşuna basarak kolonun sağ üst köşesini C-3 aks kesişimine getirin.
Sol tuşa tıklayarak kolonu yerleştirin.
Kolon mimari moda ait bir objeyi bölüyor uyarısı verilecektir.
Tamam butonuna tıklayarak pencereyi kapatın.
Esc tuşuna basarak komuttan çıkın.
D02 ve D03 döşemelerini silin.
Kiriş komutuna tıklayın.
Başlangıç noktası olarak C-1 aks kesişimine tıklayın.
Boşluk tuşuna basarak kirişi C aksının sol tarafına kaydırın.
Bitiş noktası olarak C-3 aks kesişimine tıklayın.

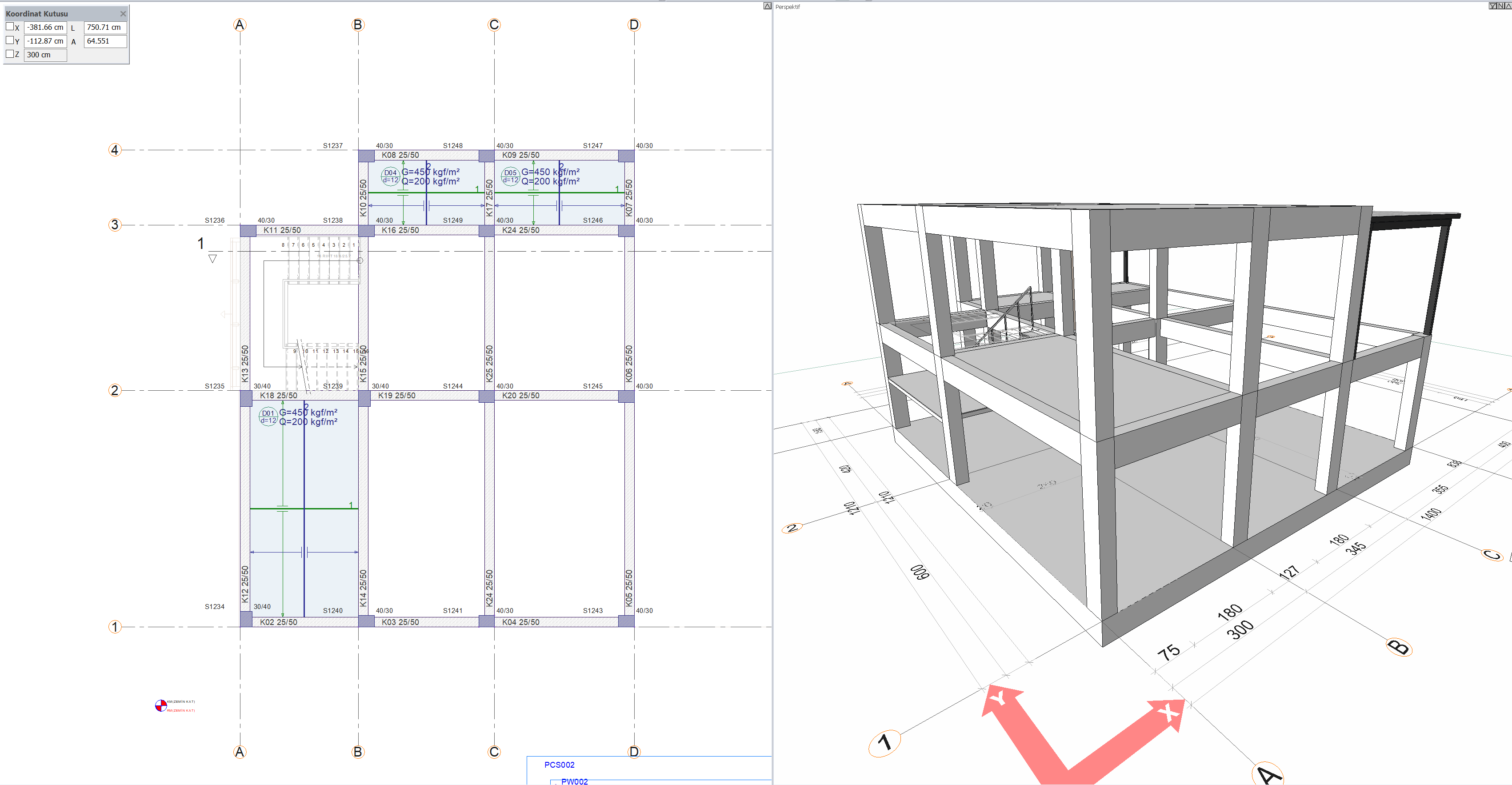

1-3 aksları arasında kiriş oluşacaktır.
Esc tuşuna basarak komuttan çıkın.
Döşeme komutuna tıklayın.
1-2 ve B-C aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.
1-2 ve C-D aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.
2-3 ve B-C aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.
2-3 ve C-D aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.

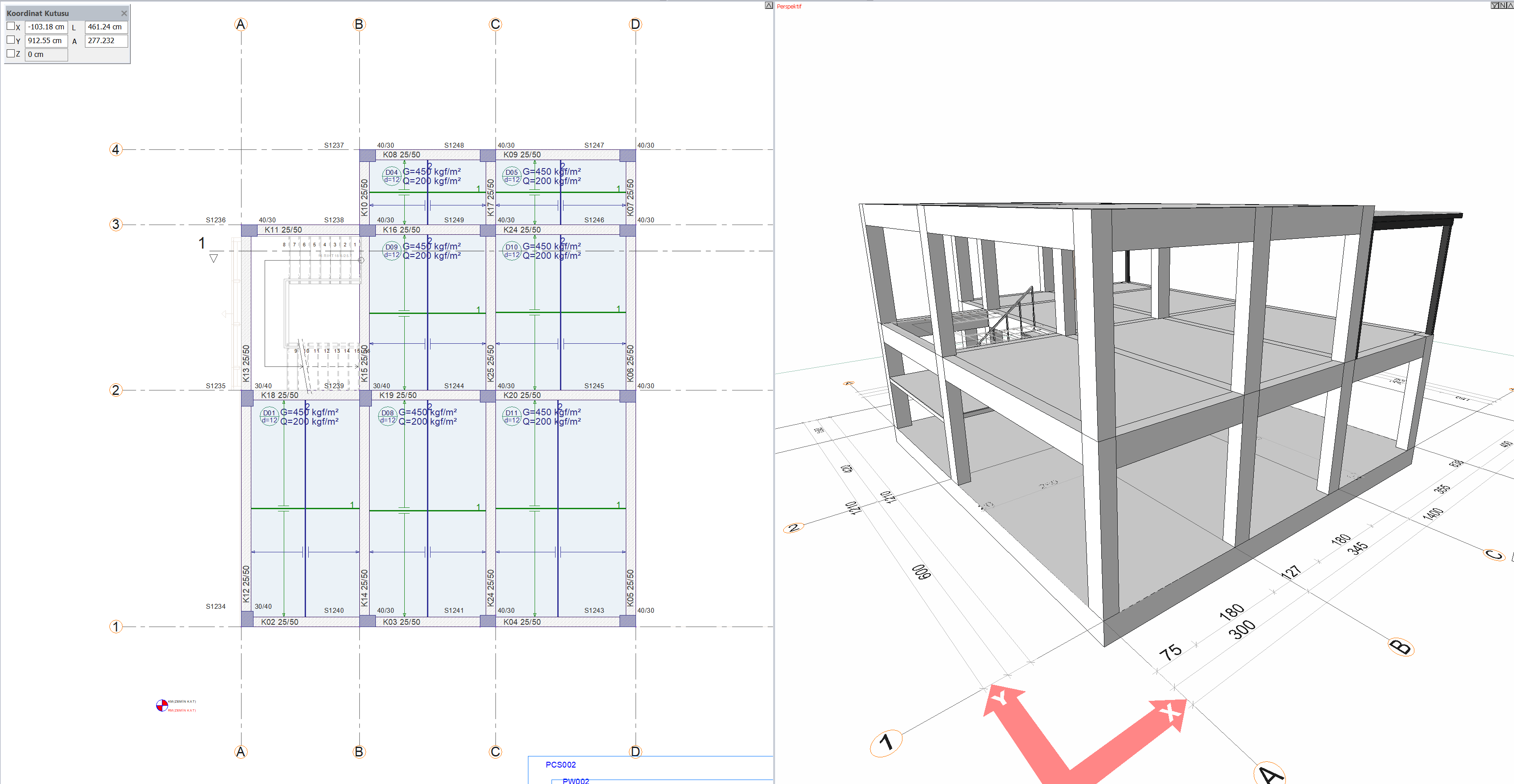

Döşemeler oluşacaktır.
Esc tuşuna basarak komuttan çıkın.
1. KAT 'a geçiş yapın.
Kolon komutuna tıklayın.
C-3 aks kesişimine tıklayın. Kolonun 40 cm kenarı 3 aksına gelecek şekilde döndürün.
Boşluk tuşuna basarak kolonun sağ üst köşesini C-3 aks kesişimine getirin.

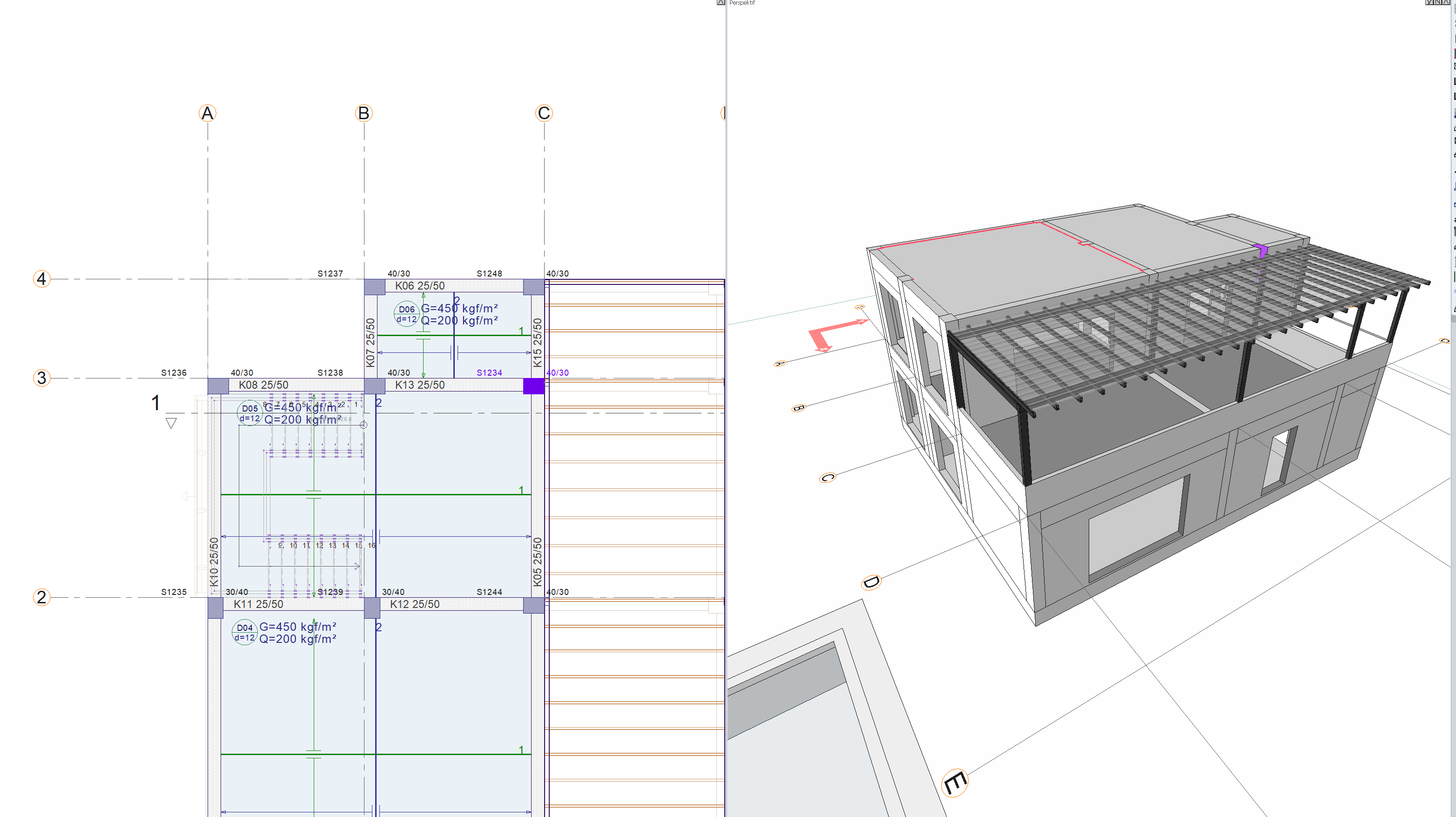

Sol tuşa tıklayarak kolonu yerleştirin.
Esc tuşuna basarak komuttan çıkın.
D04 ve D05 döşemelerini silin.
Kiriş komutuna tıklayın.
Başlangıç noktası olarak B-1 aks kesişimine tıklayın.
Boşluk tuşuna basarak kirişi B aksının sağ tarafına kaydırın.
Bitiş noktası olarak B-3 aks kesişime tıklayın.

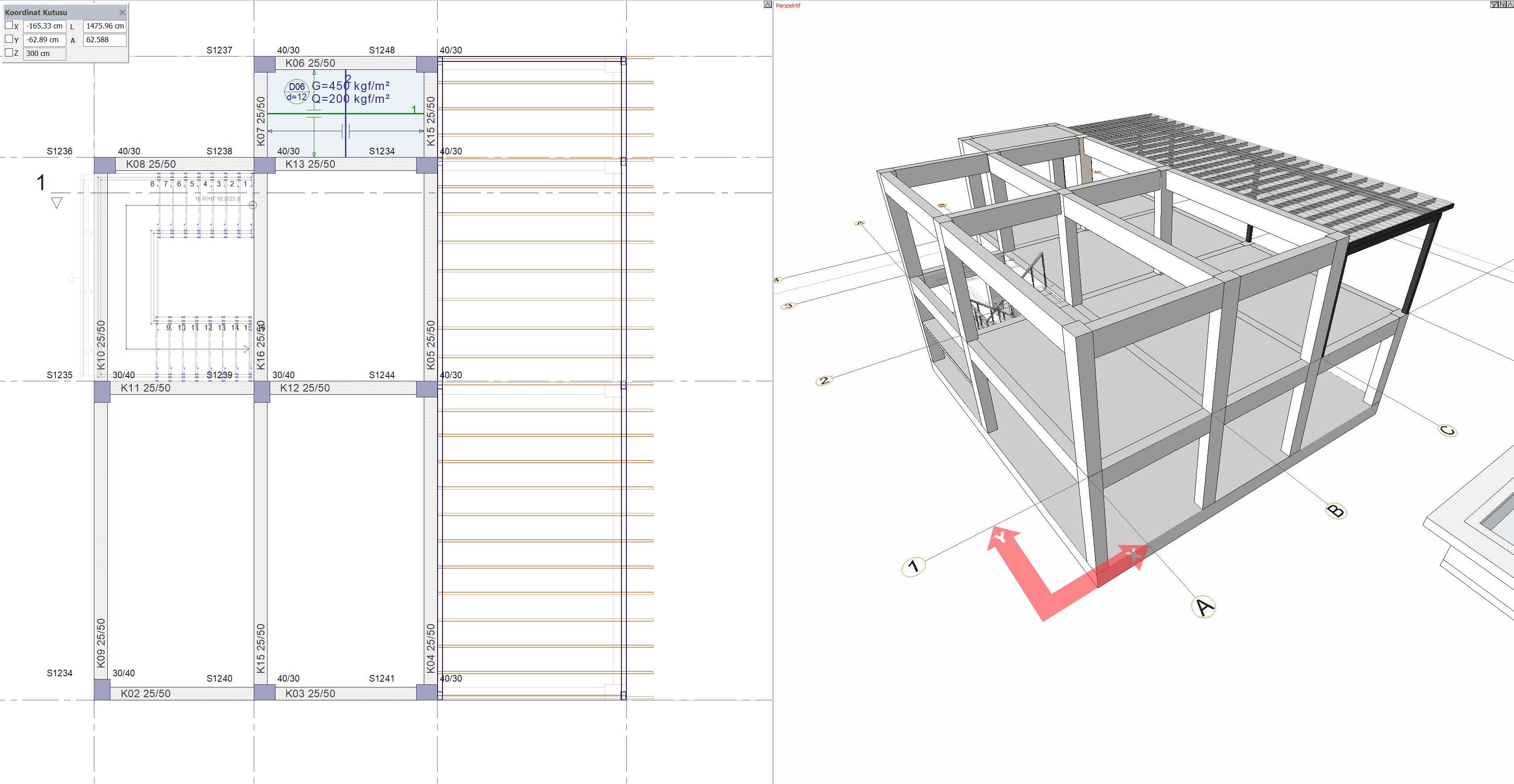

1-3 aksları arasında kiriş oluşacaktır.
Esc tuşuna basarak komuttan çıkın.
Döşeme komutuna tıklayın.
1-2 ve A-B aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.
2-3 ve A-B aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.
1-2 ve B-C aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.
2-3 ve B-C aksları ile sınırlanan alanın üzerine farenizi götürün ve sol tuşuna tıklayın.

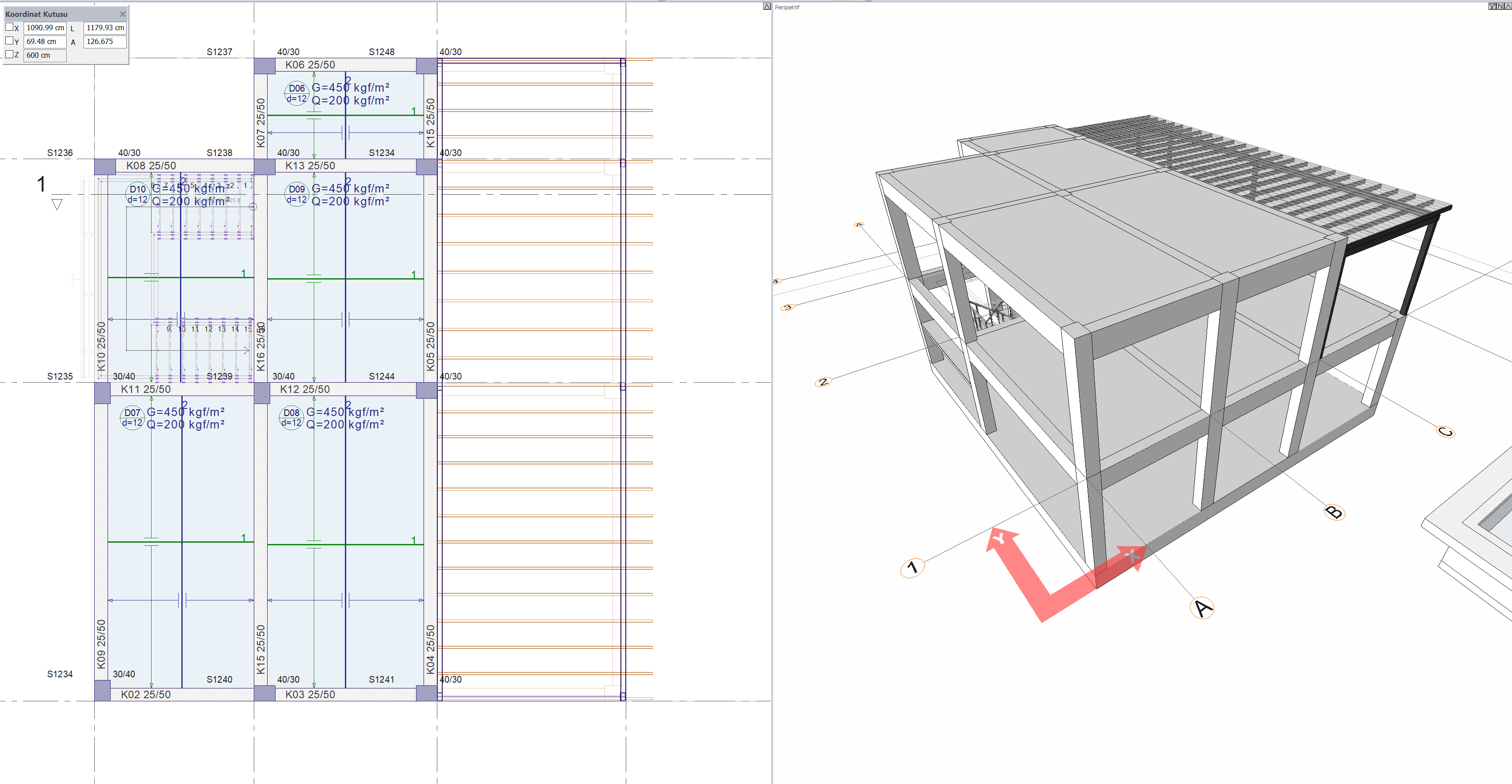

Döşemeler oluşacaktır.
Esc tuşuna basarak komuttan çıkın.
Hızlı Giriş Araç Çubuğu 'ndan Gelişmiş Yakalama 'yı kapatın.
Çelik Kiriş komutuna tıklayın.
Çelik kiriş toolbarı, kesit listesinden RHS 100*150*4 kesitini seçin.
Perspektif Görünüşte çelik kolonlara yaklaşın.
D-2 aks kesişimdeki çelik kolonun üst düğüm noktasına tıklayın.
Boşluk tuşuna basarak çelik kirişin konumunu ayarlayın.
C-2 aks kesişimdeki çelik kolonun üst düğüm noktasına tıklayın.
Esc tuşuna basıp komuttan çıkın.
Çelik Kiriş komutuna tıklayın.
D-3 aks kesişimdeki çelik kolonun üst düğüm noktasına tıklayın.
C-3 aks kesişimdeki çelik kolonun üst düğüm noktasına tıklayın.

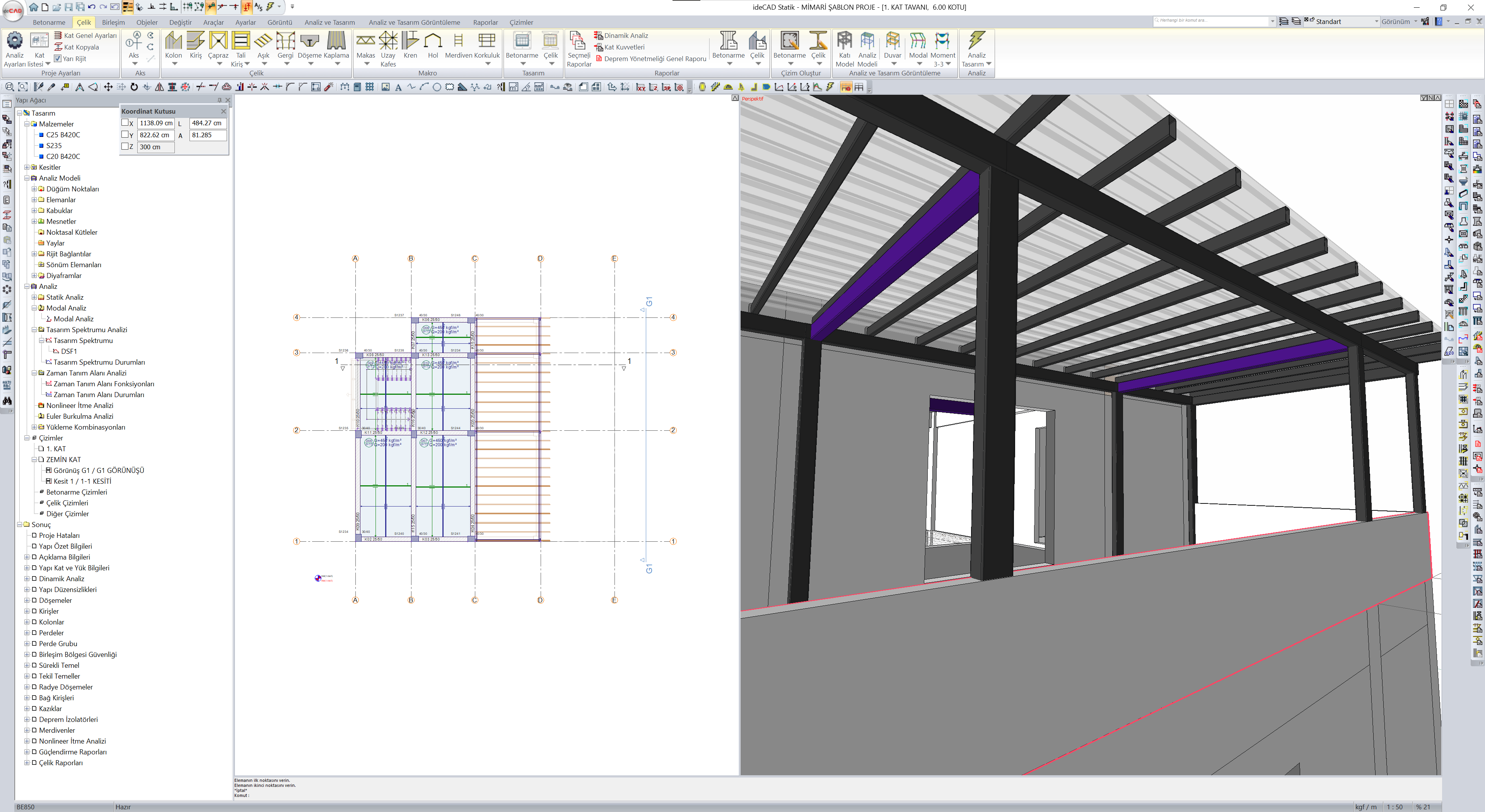

Çelik kirişler oluşacaktır.
Esc tuşuna basarak komuttan çıkın.
Zemin Kat 'a geçiş yapın.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
