Çelik Tasarım Raporlarını Oluşturun

Analiz+Tasarım 'ı yapılan projenin TBDY, betonarme ve çelik eleman raporlarını oluşturun.

Çelik Tasarım Raporlarını Oluşturun.cde

Çelik birleşimleri modellenen yapı bilgi modelinin çelik tasarım raporları oluşturulur.

  • Analiz+Tasarım (F9) komutuna tıklayın.

  • Açılan pencerede Analiz yaptırmak istiyor musunuz? sorusu sorulacaktır.

  • Evet butonuna tıklayın.

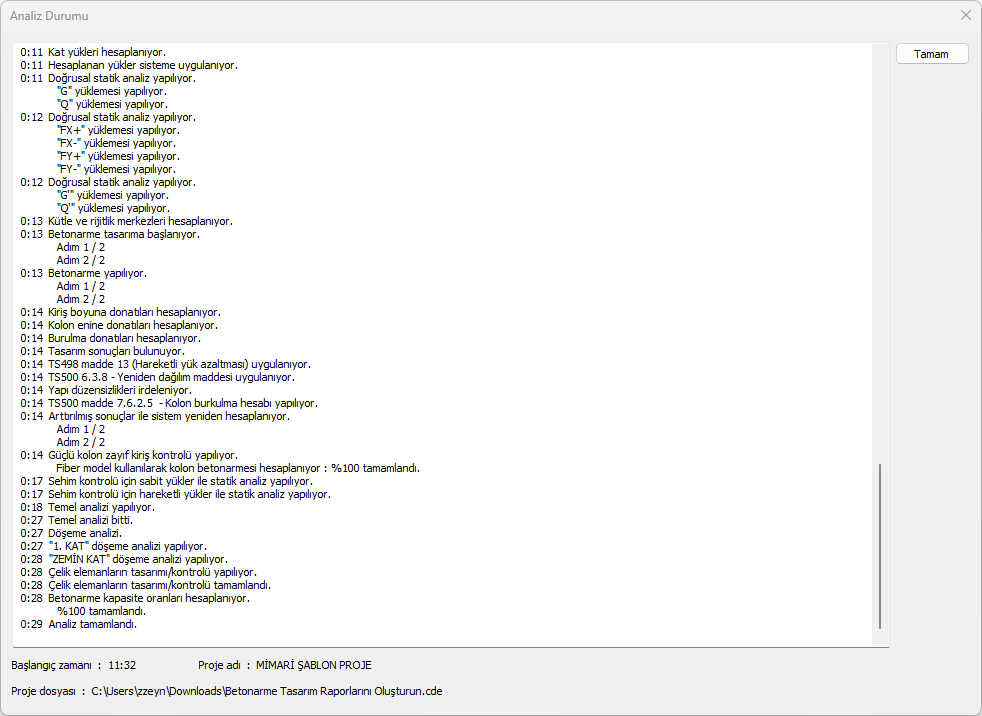

  • Analiz Durumu penceresinde analizin tamamlanmasını bekleyin.

  • Analiz tamamlandıktan sonra Tamam butonuna tıklayarak pencereyi kapatın.

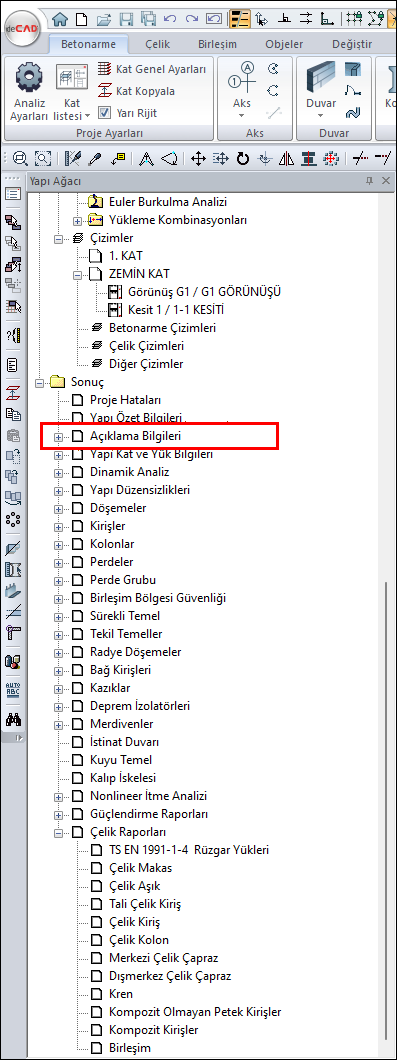

  • Yapı Ağacı, Sonuç listesinden Açıklama Bilgileri 'ne tıklayın.

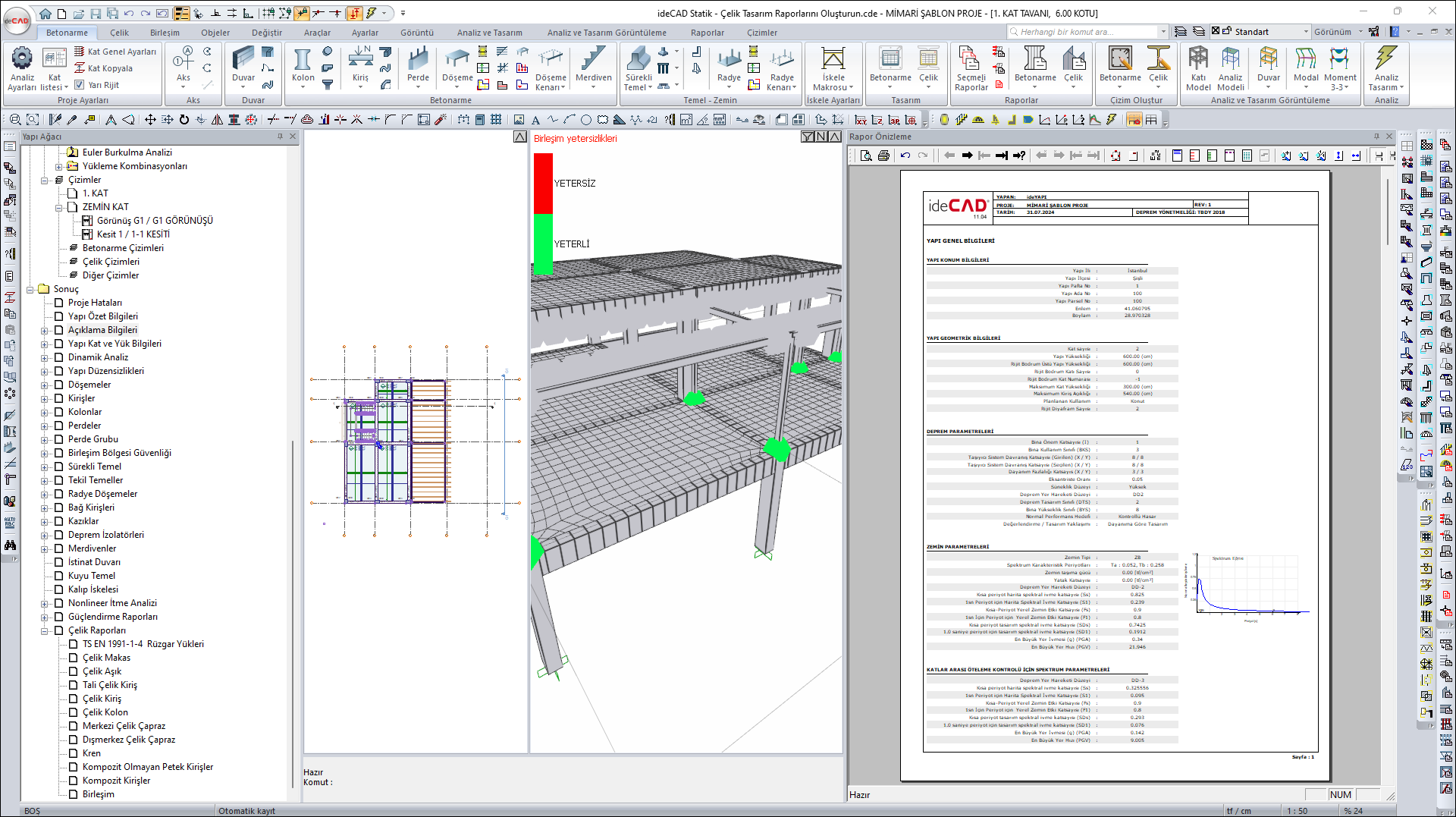

  • Rapor Önizleme penceresinde Yapı Genel Bilgileri raporlar açılacaktır.

  • Rapor Önizleme penceresini kapatın.

  • Ribbon menü Raporlar sekmesine tıklayın.

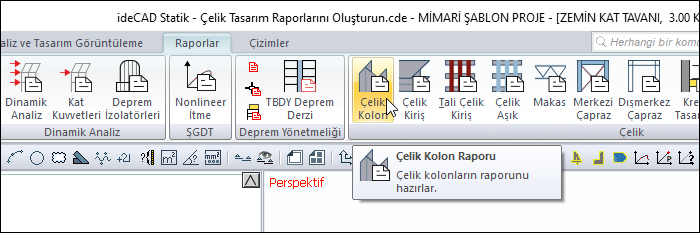

  • Çelik bölümünden Çelik Kolon Raporu komutuna tıklayın.

  • ideRAPOR 'da çelik kolon raporları açılacaktır.

  • Yüksekliğe uydur komutuyla, sayfa yüksekliğine göre zoom otomatik yapılır.

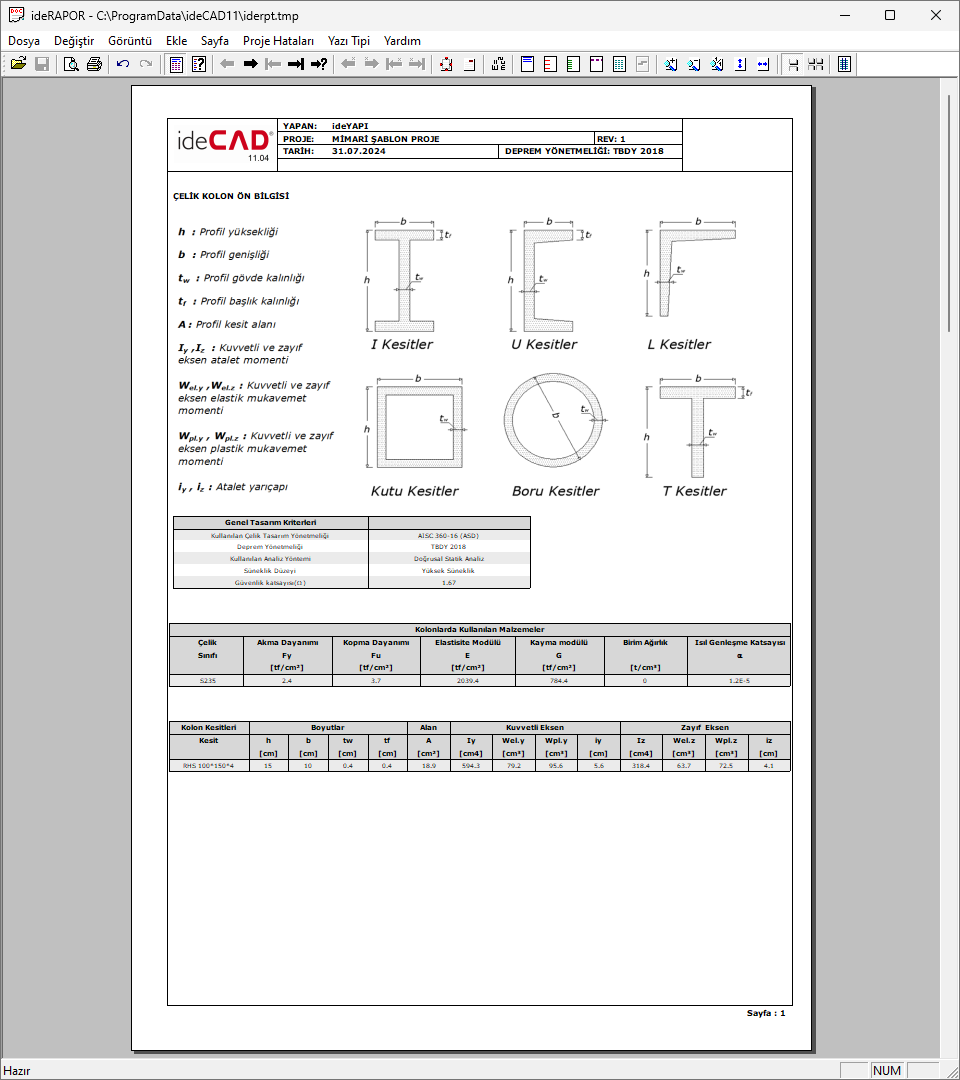

  • Çelik kolon raporlarını inceleyin.

  • ideRAPOR 'u kapatın.

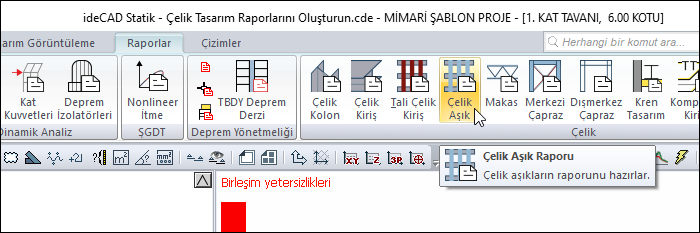

  • Çelik bölümünden Çelik Aşık Raporu komutuna tıklayın.

  • ideRAPOR 'da çelik aşık raporları açılacaktır.

  • Genişliğe uydur komutuyla, sayfa genişliğine göre zoom otomatik yapılır.

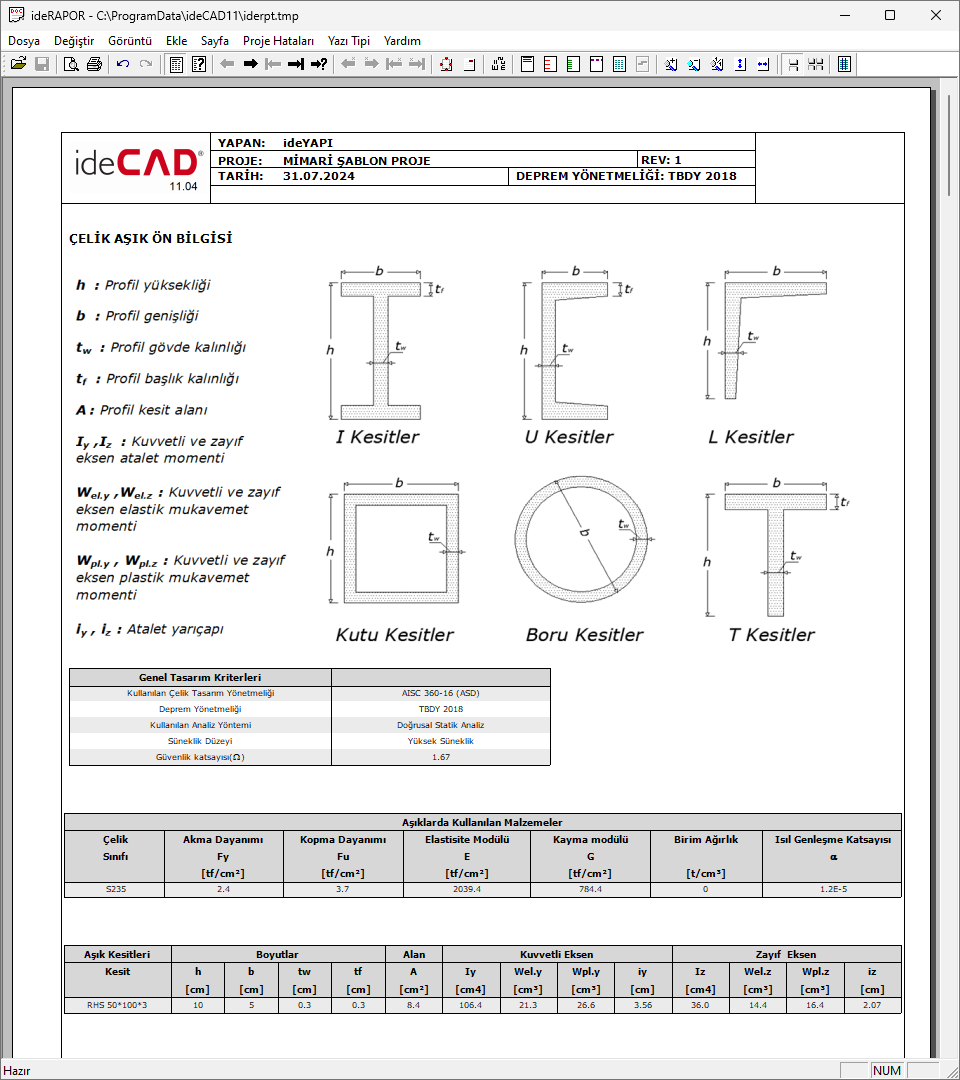

  • Çelik aşık raporlarını inceleyin.

  • ideRAPOR 'u kapatın.

  • Perspektif penceresinden farenin sağ tuşuna tıklayarak sağ tuş menüyü açın.

  • Kenar Çizgili Katı Model satırına tıklayın.

  • Kolon temel birleşimlerinden birinin üzerine gelerek farenin sol tuşuna çift tıklayın.

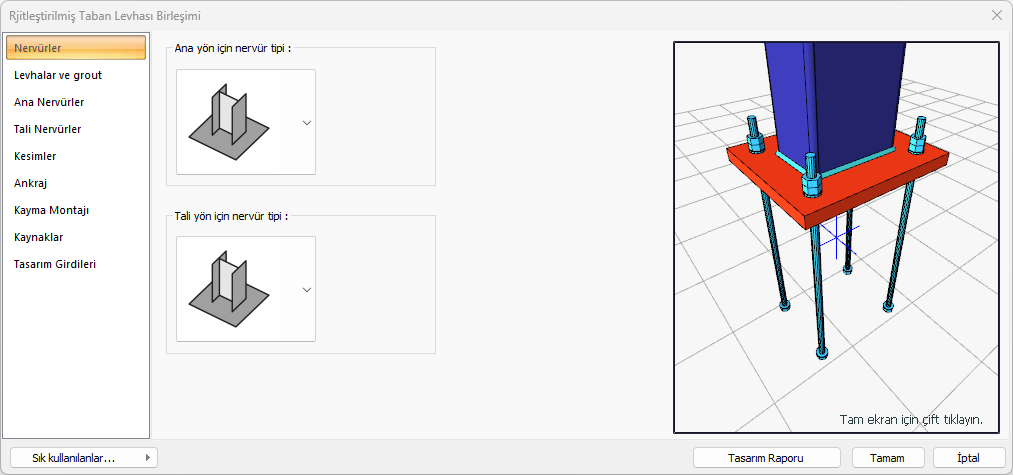

  • Rijitleştirilmiş Taban Levhası Birleşimi diyaloğu açılacaktır.

  • Tasarım Raporu butonuna tıklayın.

  • Birleşim tasarım raporu diyaloğu açılacaktır.

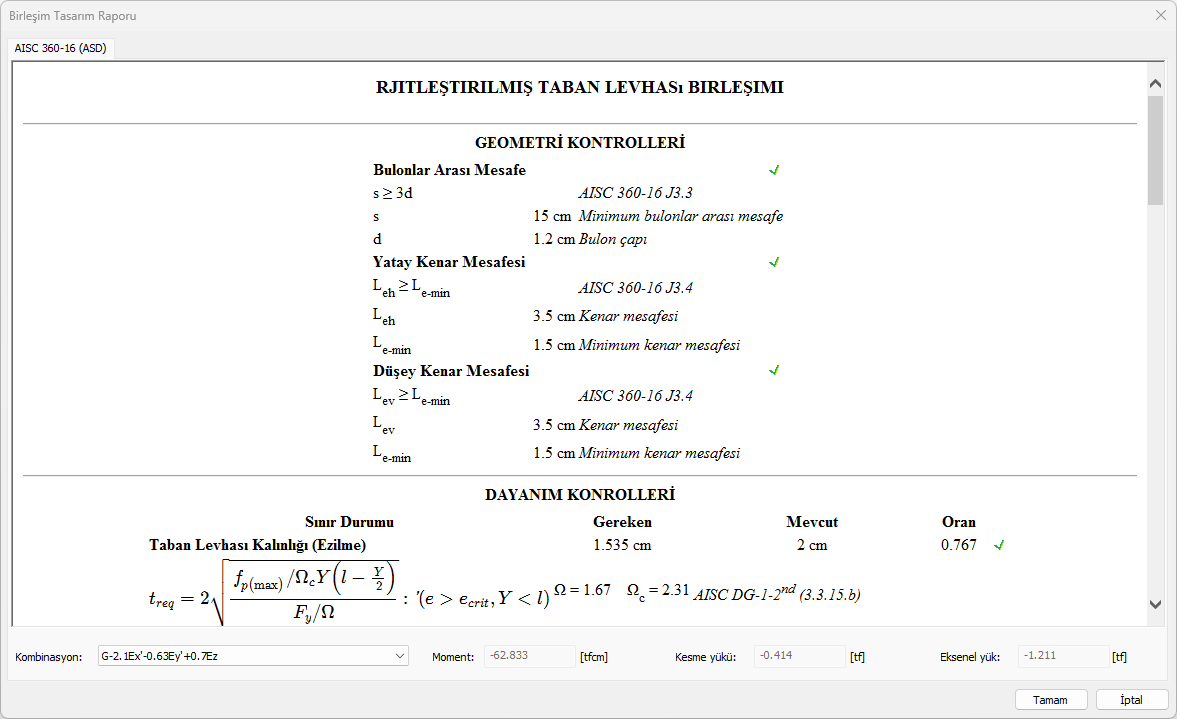

  • Çelik birleşim tasarımı raporunu inceleyin.


Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
