Geometri Kontrolünü ve Yetersizlik Kontrollerini Yapın
ideCAD Mimari ile hazırlanmış proje ideCAD Statik ile açılmıştır. Projeyi indirip Geometri Kontrolünü ve Yetersizlik Kontrollerini yapabilirsiniz. |
Taşıyıcı sistemi revize edilen yapı bilgi modelinde geometri kontrolü ve yetersizlik kontrolleri yapılır.

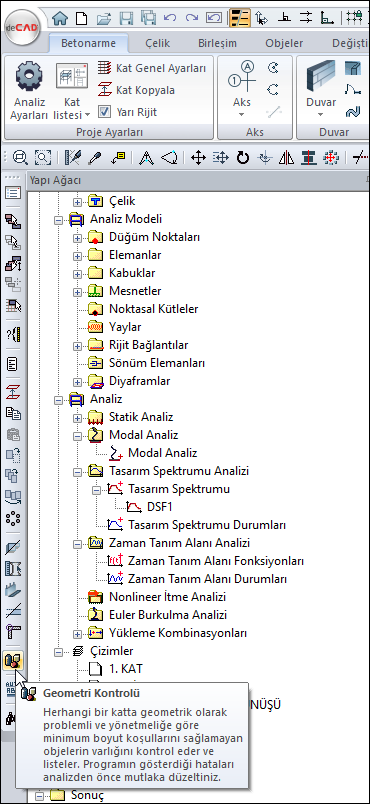

Geometri Kontrolü komutuna tıklayın.

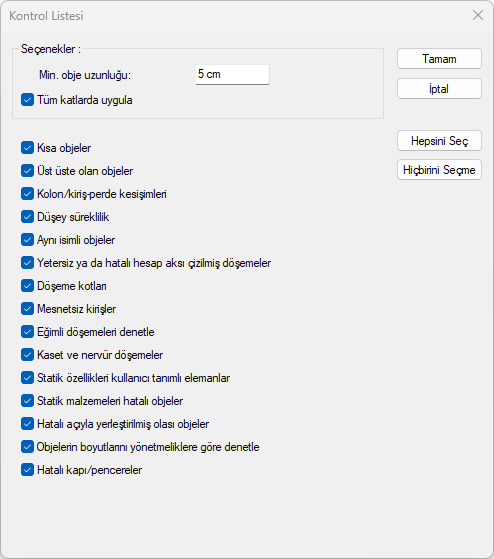

Kontrol Listesi diyaloğunda tüm seçenekler aktifken tamam butonuna tıklayın.

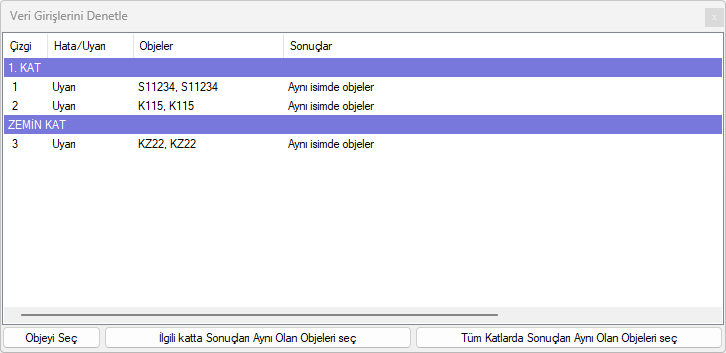

Veri girişinin hatalı yapıldığı durumlar listelenecektir.
Veri Girişi Denetleme penceresini kapatın.

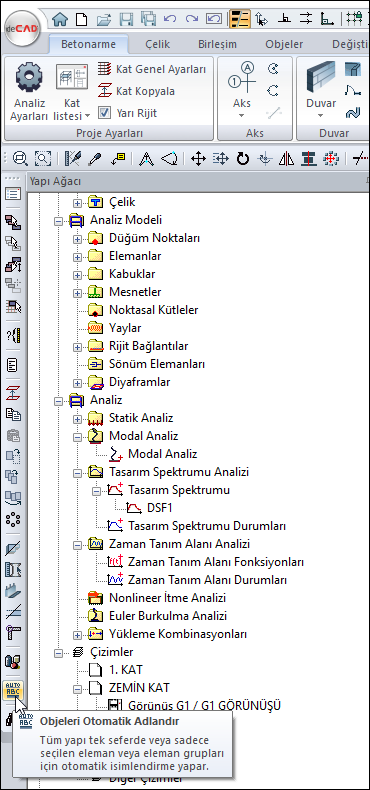

Objeleri Otomatik Adlandır komutuna tıklayın.

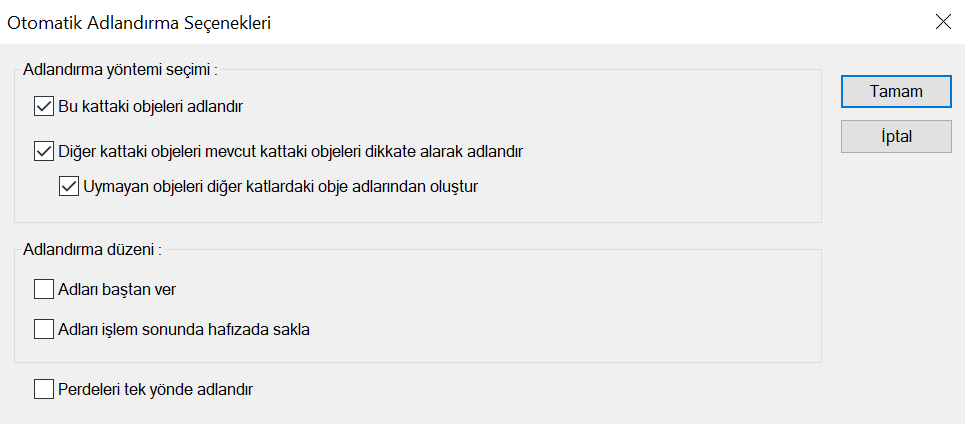

Otomatik Adlandırma Seçenekleri diyaloğu açılacaktır.
Diğer kattaki objeleri mevcut kattaki objeleri dikkate alarak adlandır 'ı işaretleyin.
Uymayan objeleri diğer katlardaki obje adlarında oluştur 'u işaretleyin.
Tamam butonuna tıklayın.
Plan düzleminde bir noktaya farenin sağ tuşu ile tıklayarak tüm elemanları seçin.

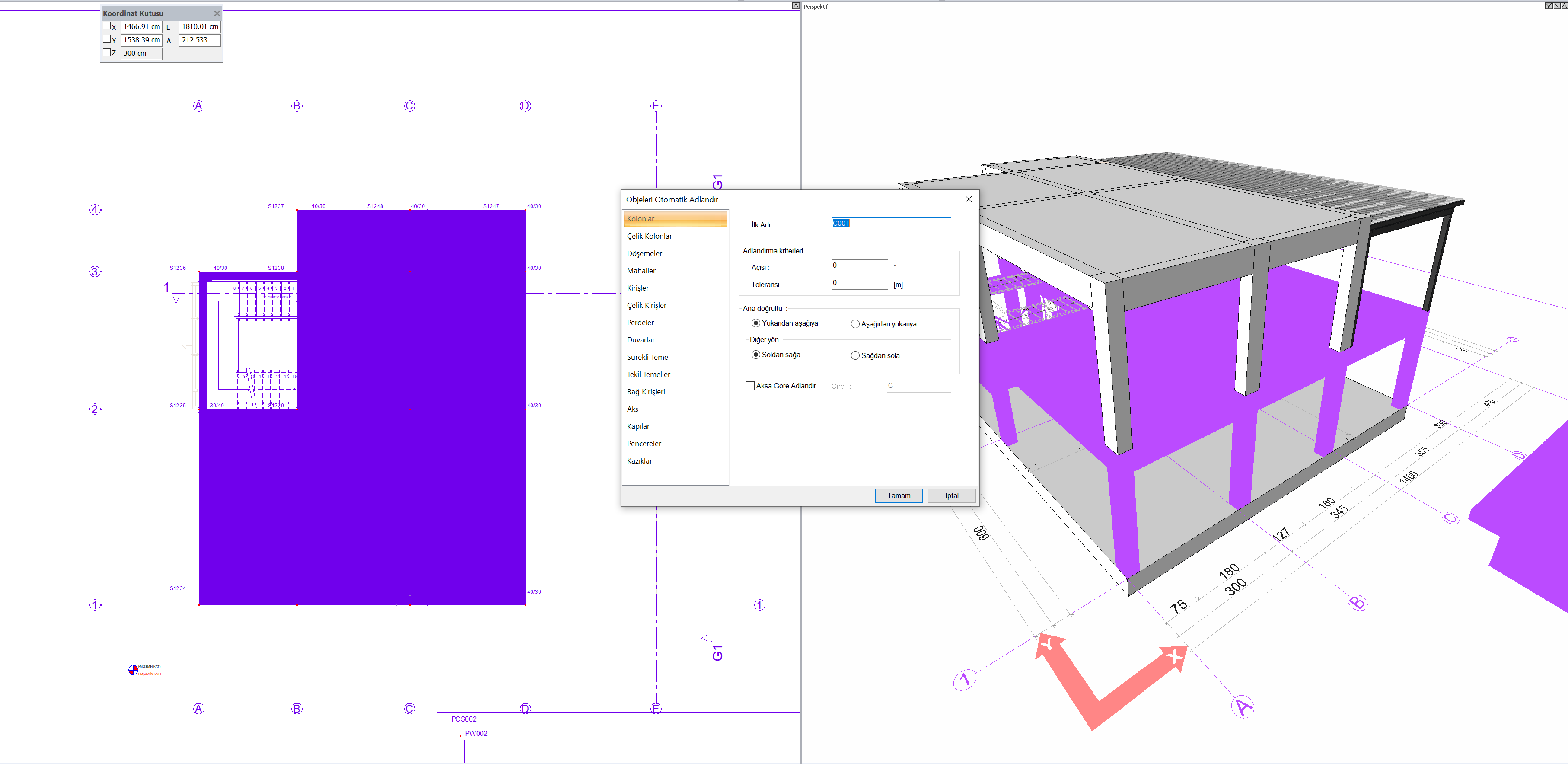

Objeleri otomatik adlandır diyaloğu açılacaktır.
Tamam butonuna tıklayın.
Objeler otomatik adlandırılacak ve Adlandırma işlemi tamamlandı bilgisi verilecektir.
Tamam butonuna tıklayarak diyaloğu kapatın.
Geometri Kontrolü komutuna tıklayın.
Kontrol Listesi diyaloğundan tüm seçenekler aktifken tamam butonuna tıklayın.

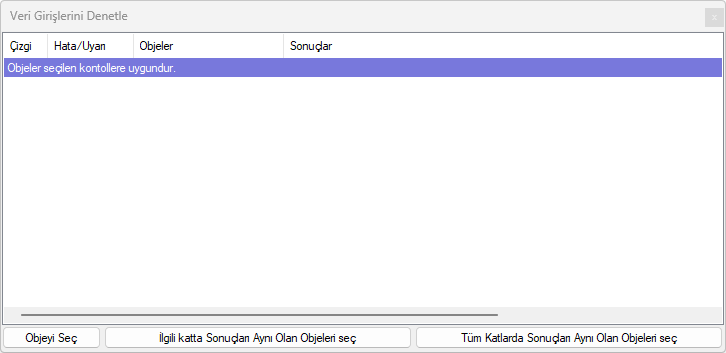

Veri Girişi Denetleme penceresinde objelerin uygun olduğu bilgisi verilecektir.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
