Çelik Tasarımı Gözden Geçirin
Analiz+Tasarım 'ı yapılan Çelik Tasarımı Gözden Geçirin.ide10 projesinde çelik elemanların tasarım sonuçlarını inceleyebilirsiniz. |
Analiz ve tasarım yapılan yapı bilgi modelinin çelik tasarım sonuçları gözden geçirilir.
Ribbon menü Analiz ve Tasarım Görüntüleme sekmesine tıklayın.
Sonuç bölümünden, Çelik Yetersizlikler listesini açın.

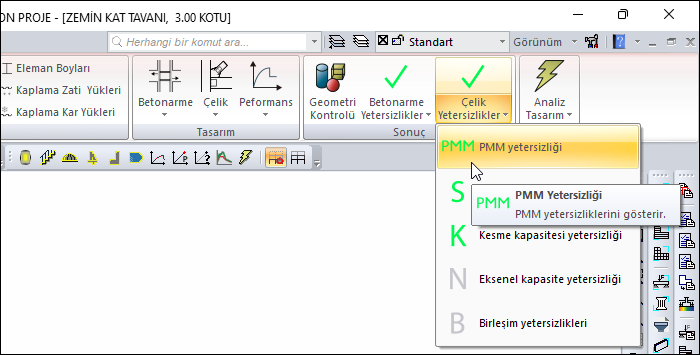

PMM yetersizliği komutuna tıklayın.

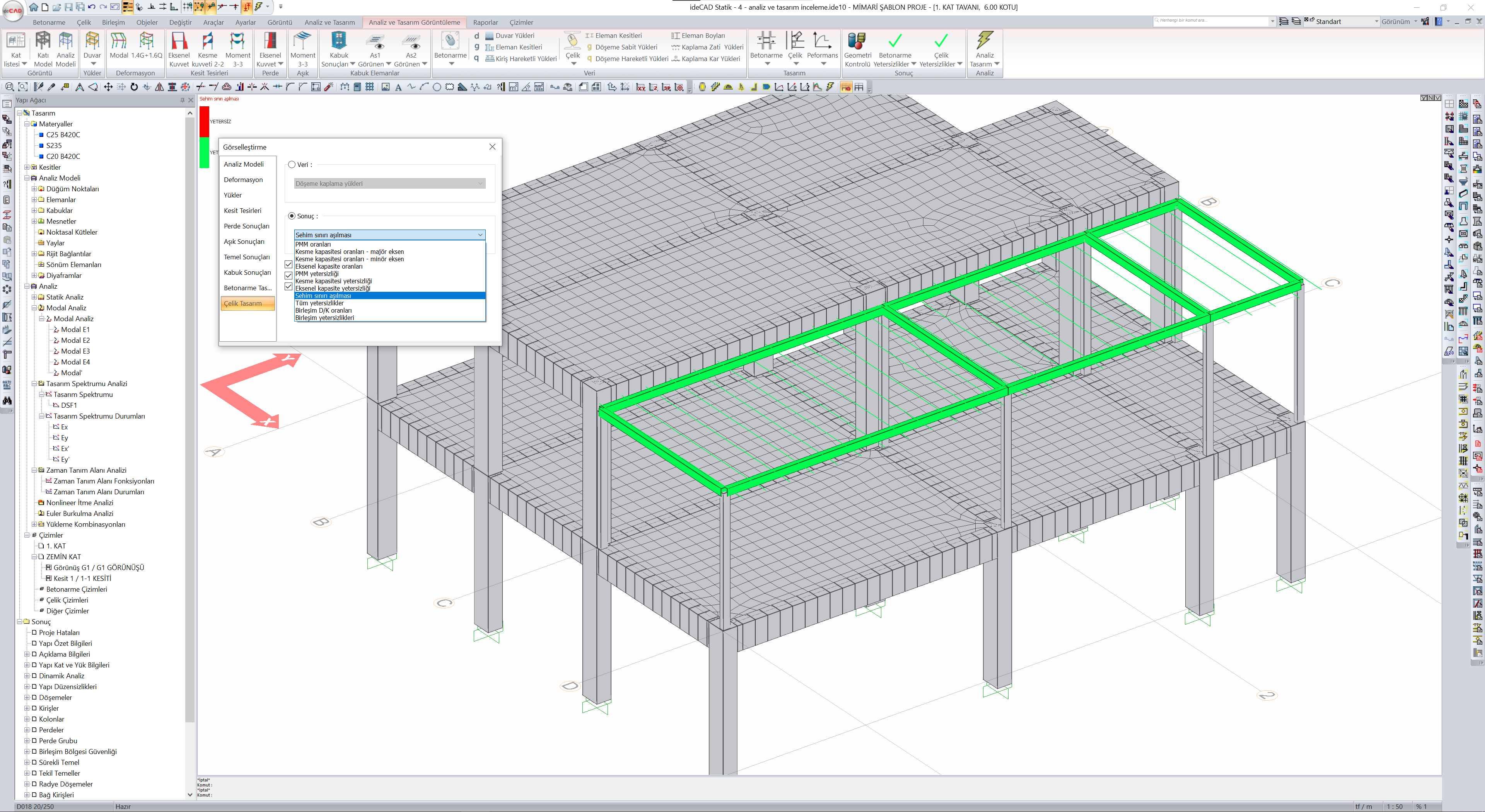

Görselleştirme penceresinde PMM yetersizliği sonuçları görülecektir.
Yeşil renkli elemanlarda yetersizliğin bulunmadığı, kırmızı renkli elemanlarda yetersizliğin bulunduğu anlamına gelir.
Gri renkli elemanlar ise betonarme elemandır.

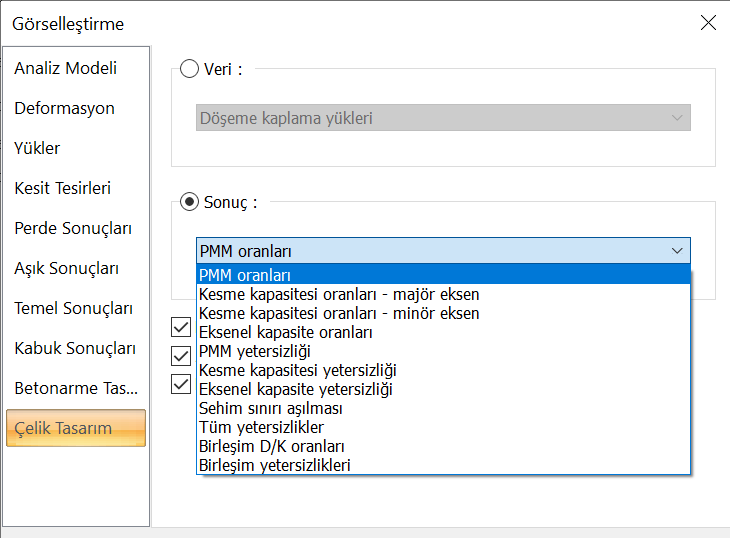

Görselleştirme diyaloğundan Sonuç listesini açın.
PMM oranları satırını seçin.

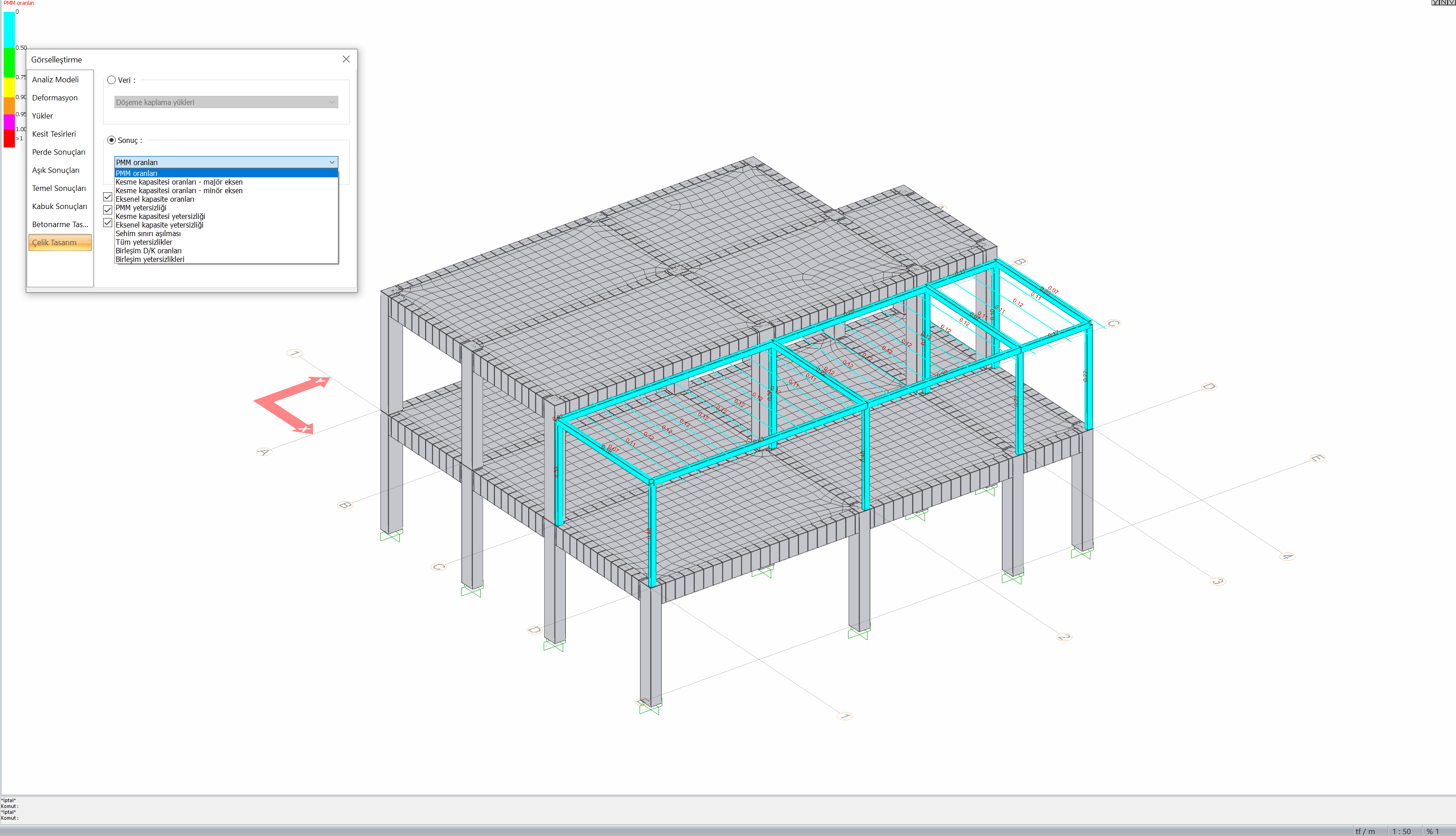

Görselleştirme penceresinde çelik elemanların PMM oranı değerleri görülecektir.
PMM oranının 1 'den büyük olması çelik elemanın yetersiz olduğu anlamına gelir.
Sonuç listesini açın.
Sehim sınırı aşılması satırını seçin.

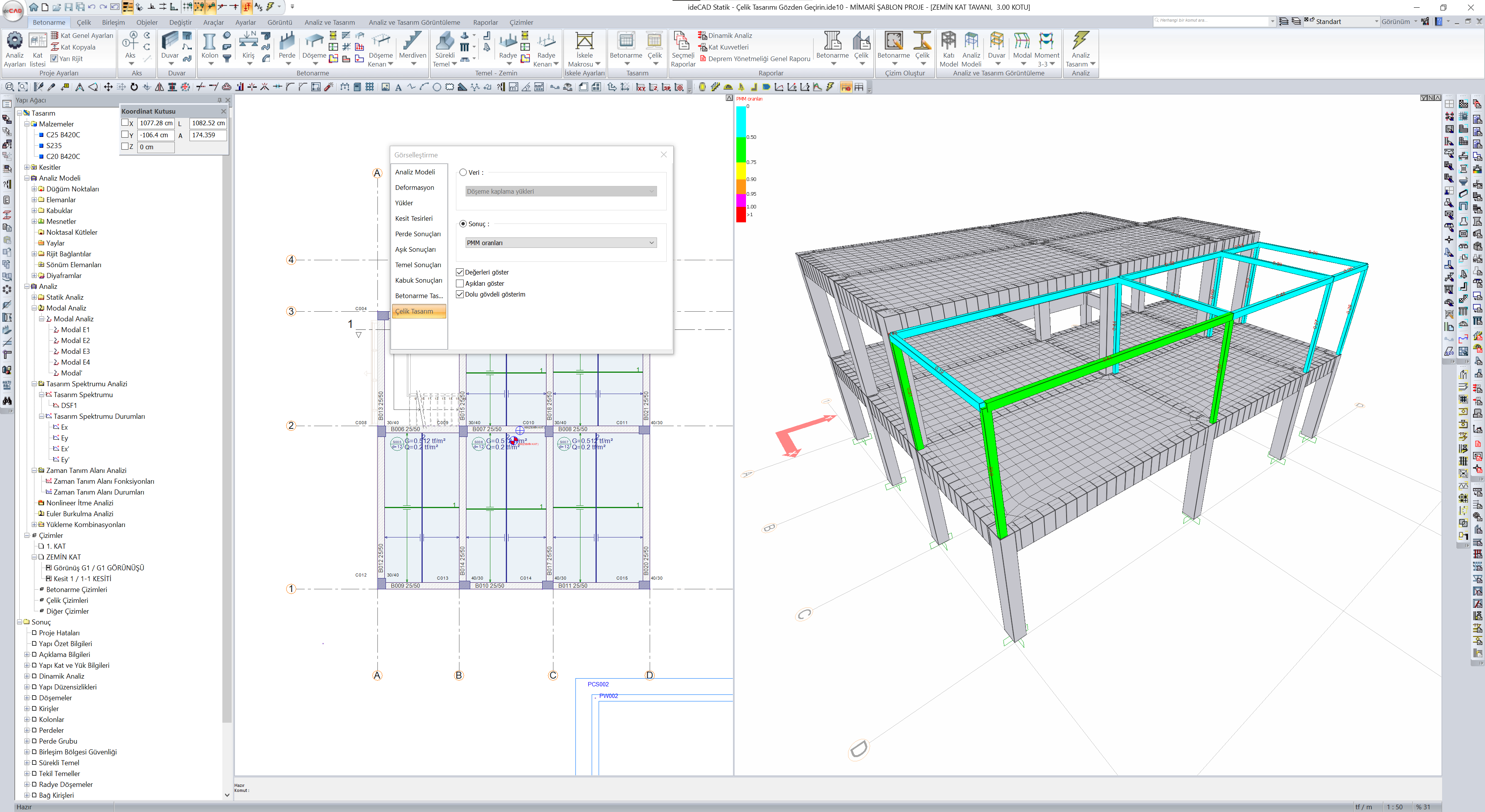

Sehim kontrolü yapılan çelik elemanlar ve sonuçları görülecektir.
Görselleştirme diyaloğunu kapatın.
1. KAT 'a geçiş yapın.
Ribbon menü, Çelik sekmesine tıklayın.

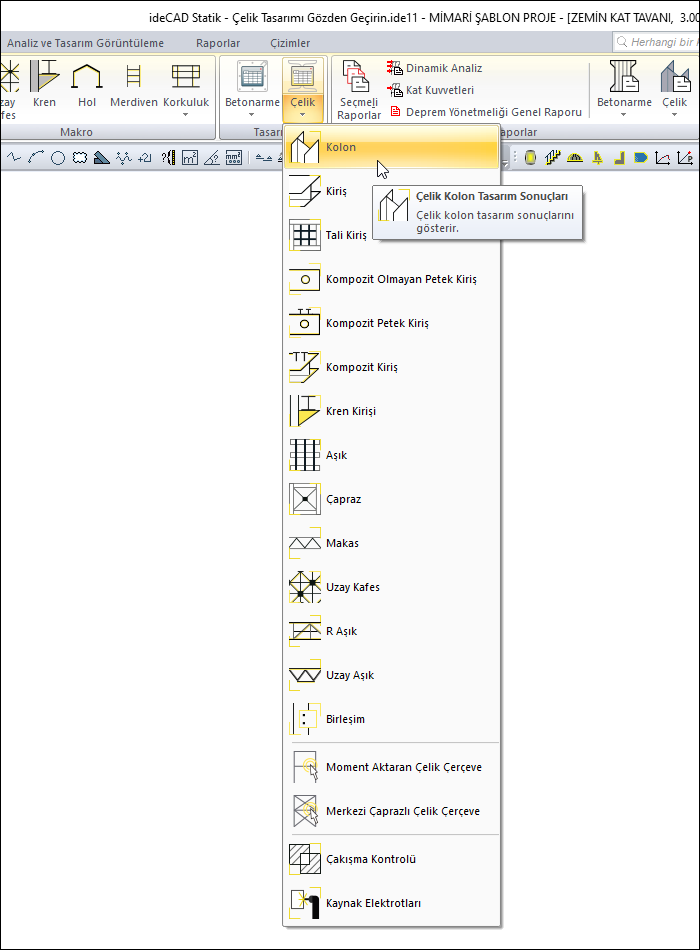

Tasarım bölümünden Çelik listesini açın ve Kolon komutuna tıklayın.

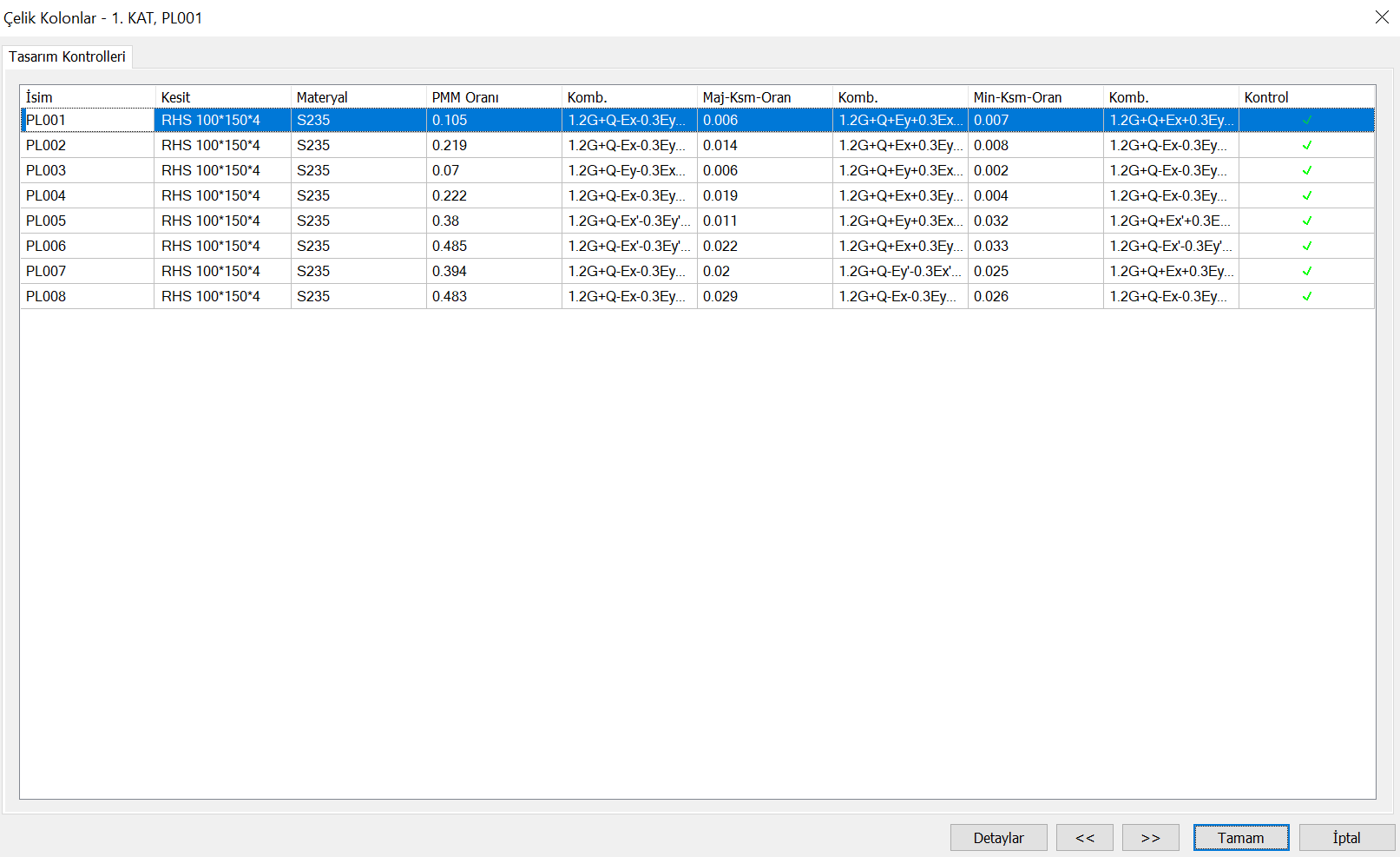

Çelik Kolonlar diyaloğu açılacaktır.
Açılan diyalogda çelik kolon kesitleri, PMM oranları kombinasyonlar listelenir.
Detaylar butonuna tıklayın.

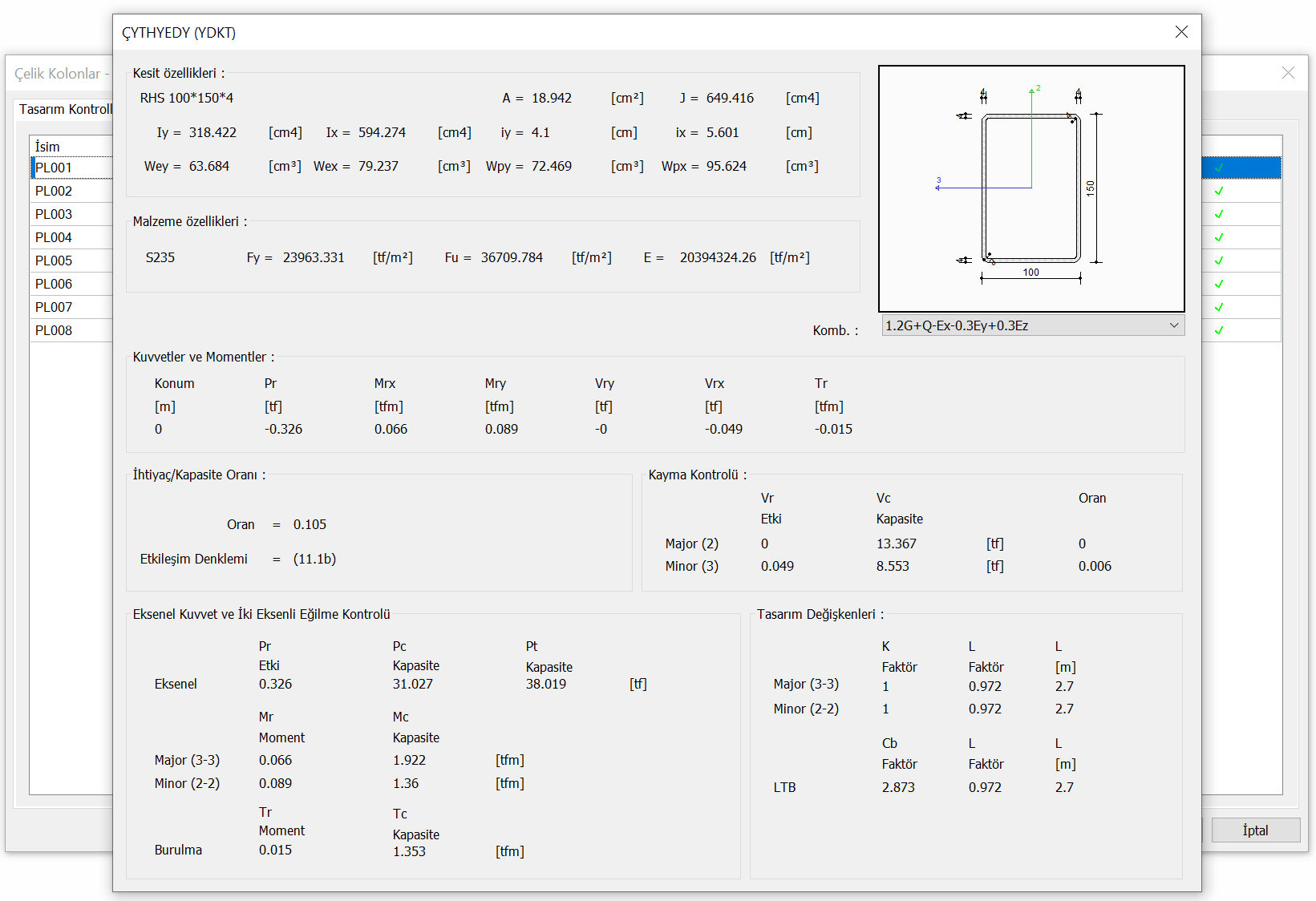

Çelik kolonun tasarım detaylarının bulunduğu diyalog açılacaktır.
Detay diyaloğunu kapatın.
Tamam butonuna tıklayarak Çelik Kolonlar diyaloğunu kapatın.
Ribbon menü Çelik listesini açın ve Kiriş komutuna tıklayın

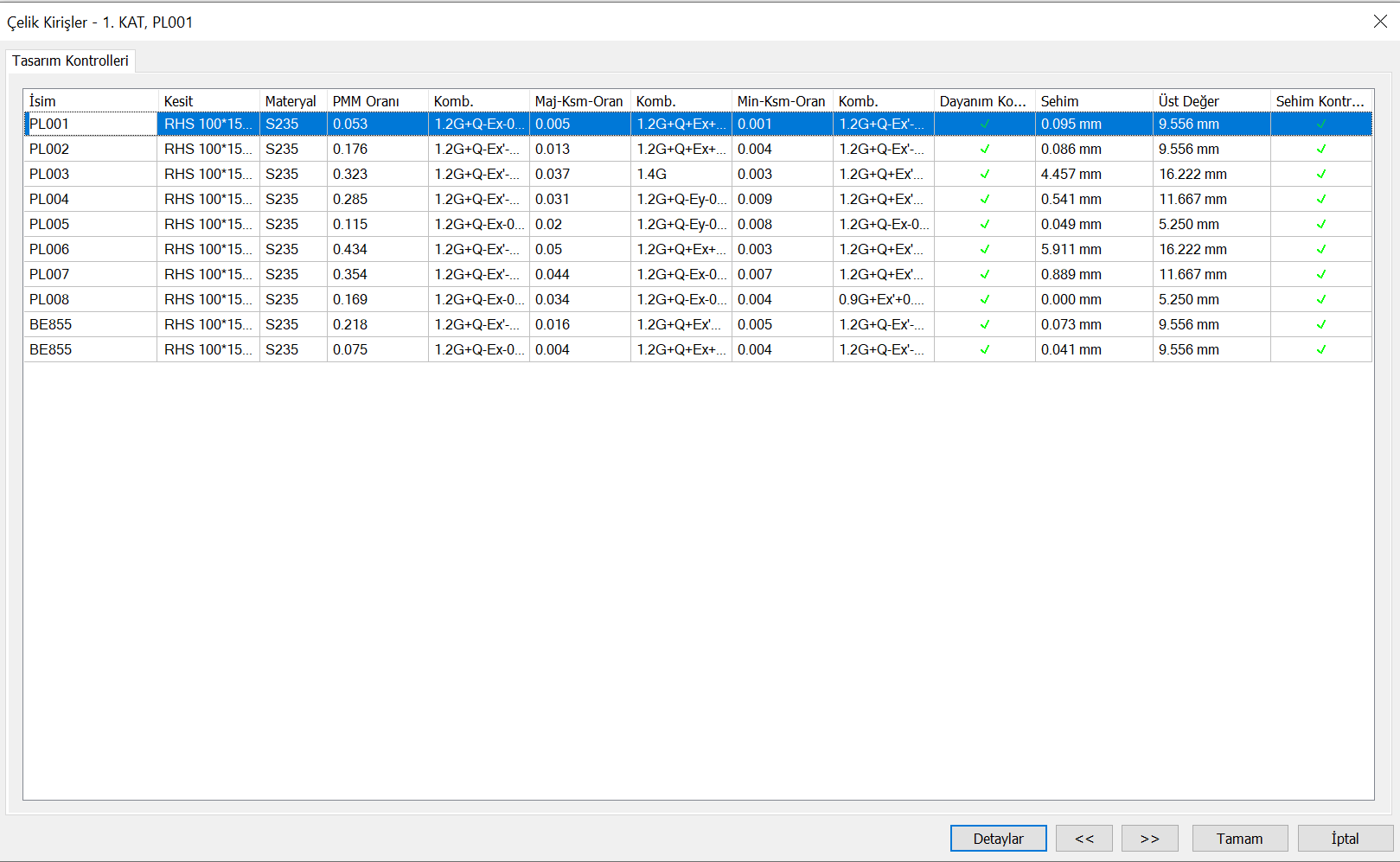

Çelik Kirişler diyaloğu açılır.
Diyalogda kiriş kesitleri, PMM oranları, kombinasyonlar ve sehim kontrolü listelenir.
Detaylar butonuna tıklayın.
Çelik kirişin tasarım detaylarının bulunduğu diyalog açılacaktır.
Detay diyaloğunu kapatın.
Tamam butonuna tıklayarak Çelik Kolonlar diyaloğunu kapatın.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
