Betonarme Tasarımı Gözden Geçirin

Analiz ve tasarım yapılan yapı bilgi modelinin betonarme tasarım sonuçları gözden geçirilir.

• Ribbon menü, Analiz ve Tasarım Görüntüleme sekmesine tıklayın.

• Sonuç bölümünden, Betonarme Yetersizlikler listesini açın

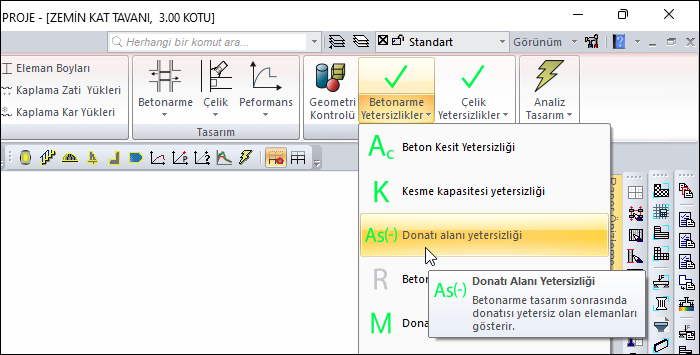

• Donatı alanı yetersizliği komutuna tıklayın.

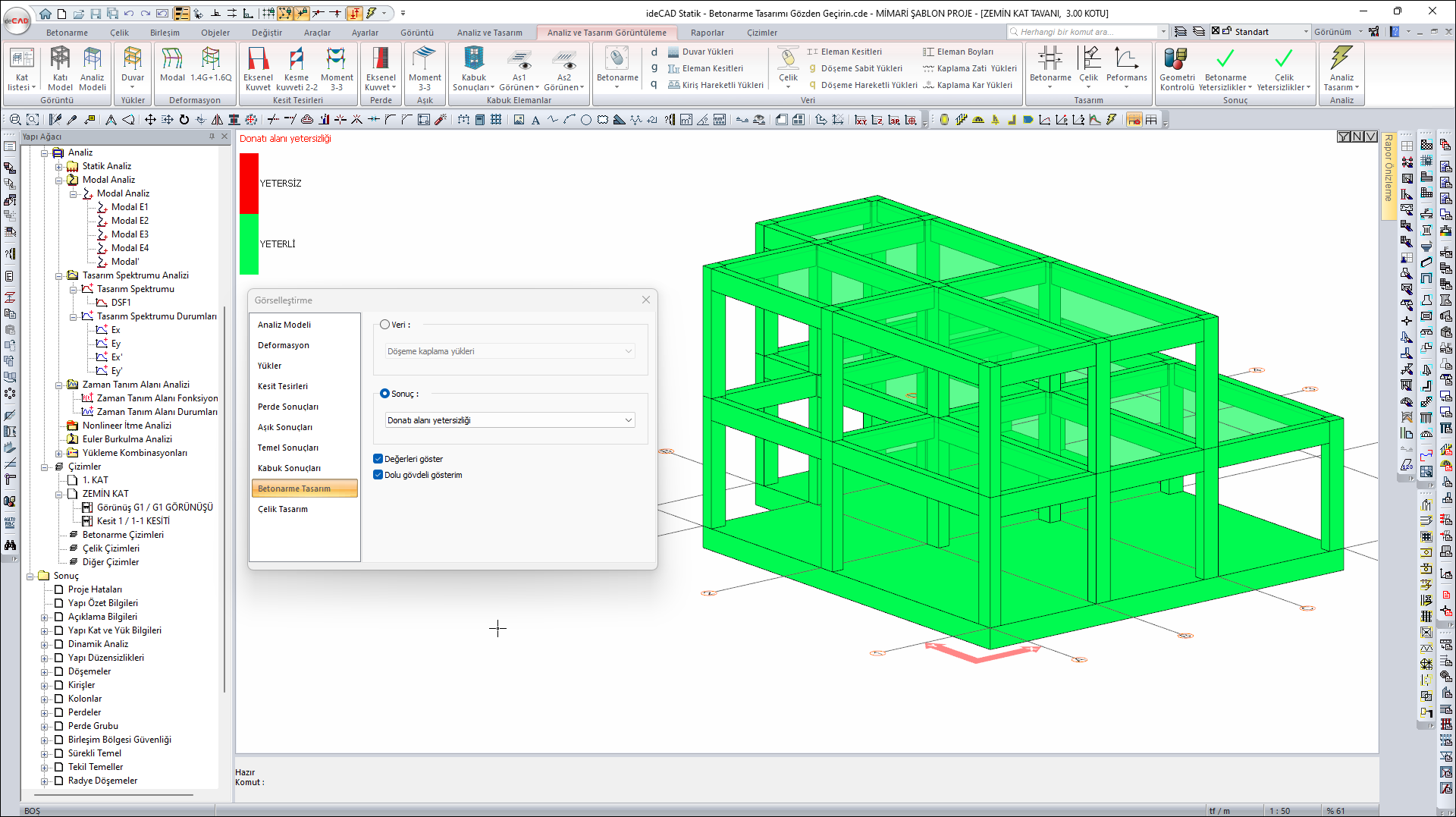

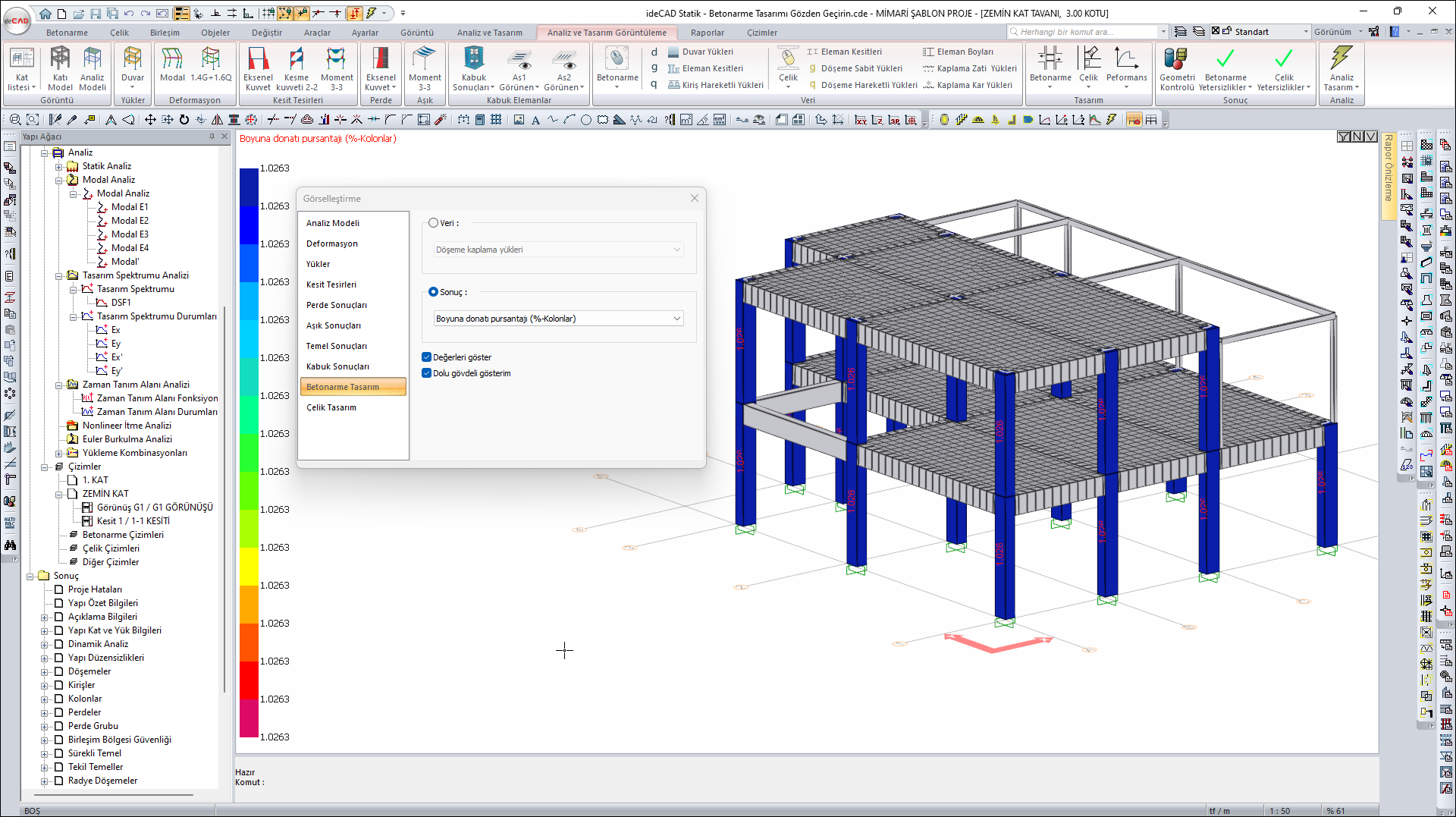

• Görselleştirme penceresinde donatı alanı yetersizliği sonuçları görülecektir.

• Görselleştirme diyaloğu, Sonuç listesinden Tüm Yetersizlikler 'i seçin.

• Kolon tasarım sonuçlarında yetersizlik durumları görülür.

• Yeşil renkli elemanlarda yetersizliğin bulunmadığı, kırmızı renkli elemanlarda yetersizliğin bulunduğu anlamına gelir.

• Sonuç listesinden Boyuna donatı pursantajı (%-Kolonlar) 'nı seçin.

• Kolon betonarme tasarımında kullanılan boyuna donatı oranları gösterilir.

• Görselleştirme diyaloğunu kapatın.

• Ribbon menü, Betonarme sekmesine tıklayın.

• Tasarım bölümünden Betonarme listesini açın.

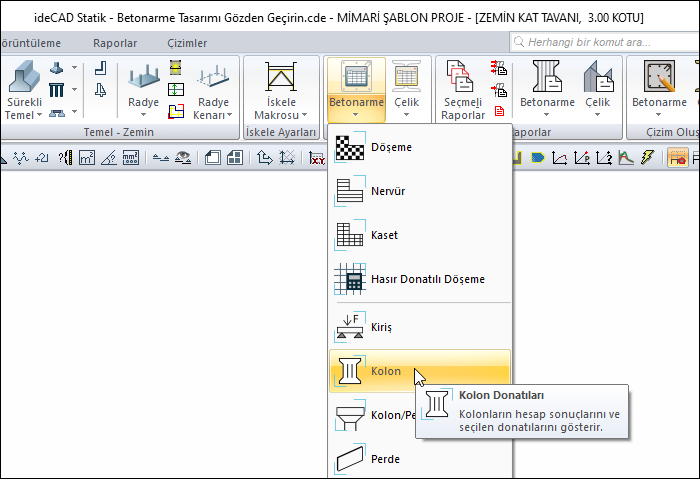

• Kolon komutuna tıklayın.

• Kolon Betonarme diyaloğu açılır.

• Kolon Betonarme diyaloğu, Kolonlar sekmesine tıklayın.

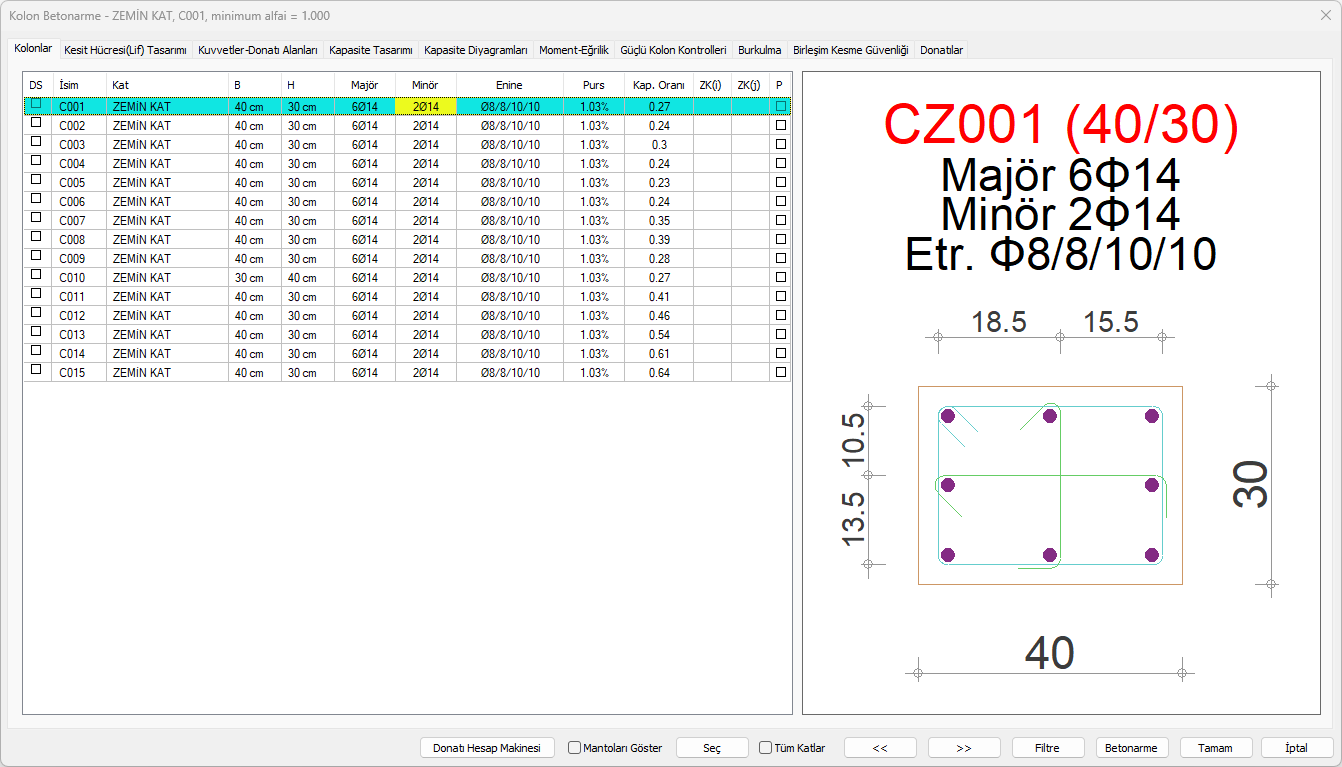

• Betonarme kolonların donatı bilgileri verilir.

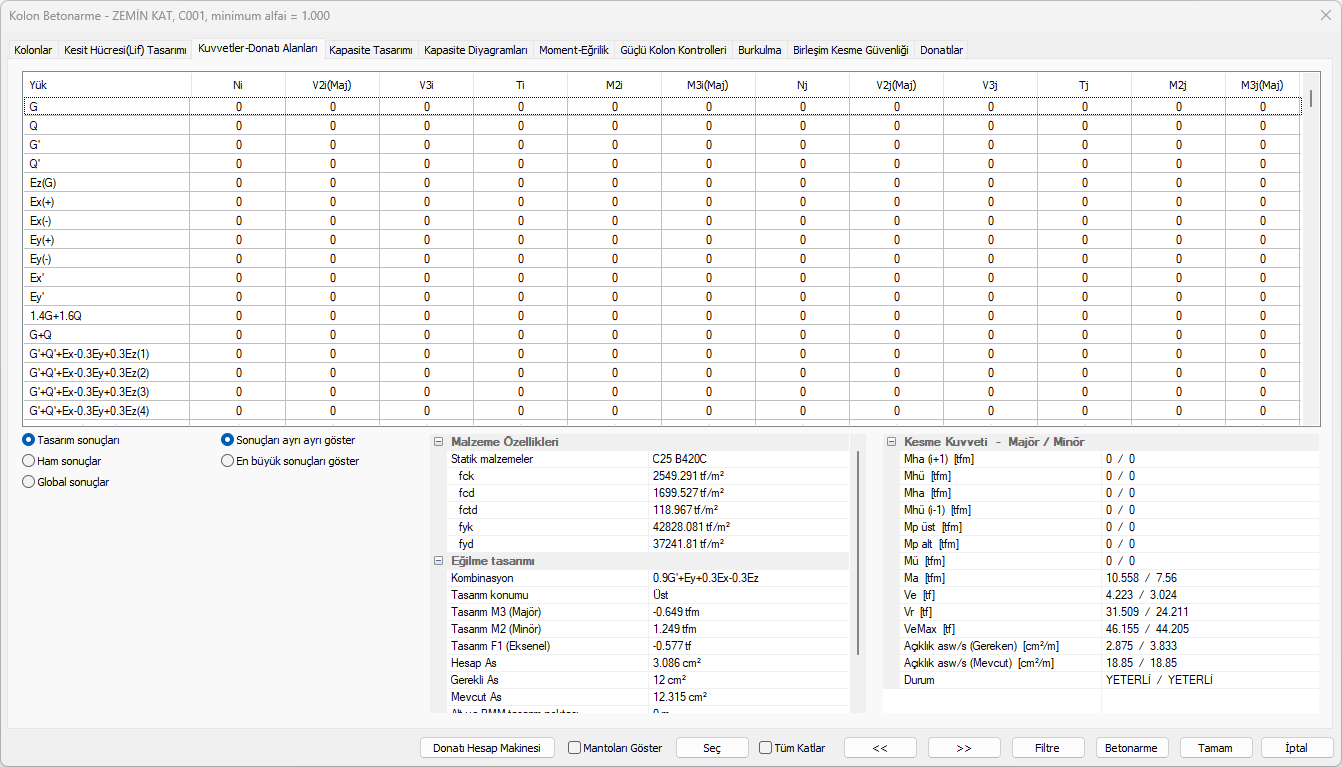

• Kuvvetler-Donatı Alanları sekmesine tıklayın.

• Kolon tasarımında kullanılan, iç kuvvet değerleri listelenir.

• Hesap-gerekli-mevcut donatı alanları ile kolon tasarım kuvvetleri incelenir.

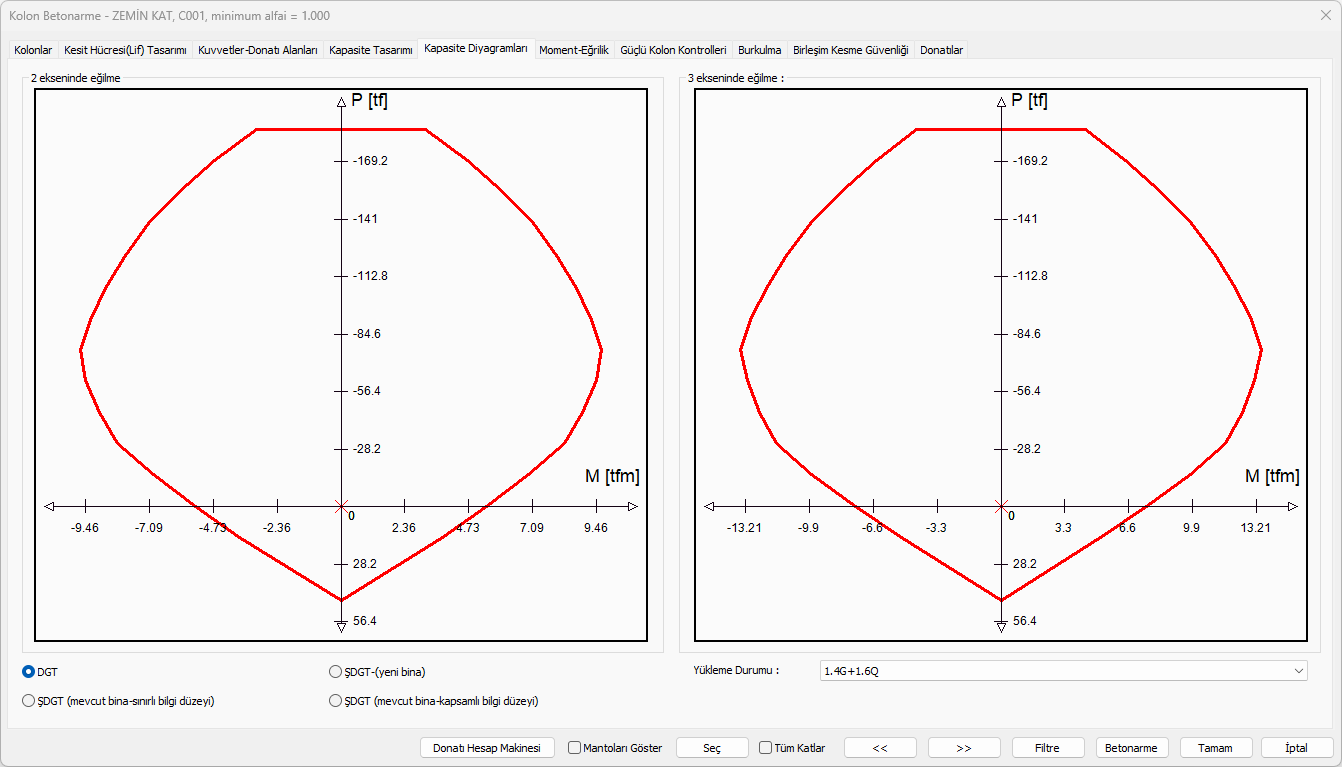

• Kapasite Diyagramları sekmesine tıklayın.

• Hesaplanan eksenel kuvvet ve iki eksenli eğilme etkileşim eğrisi verilir.

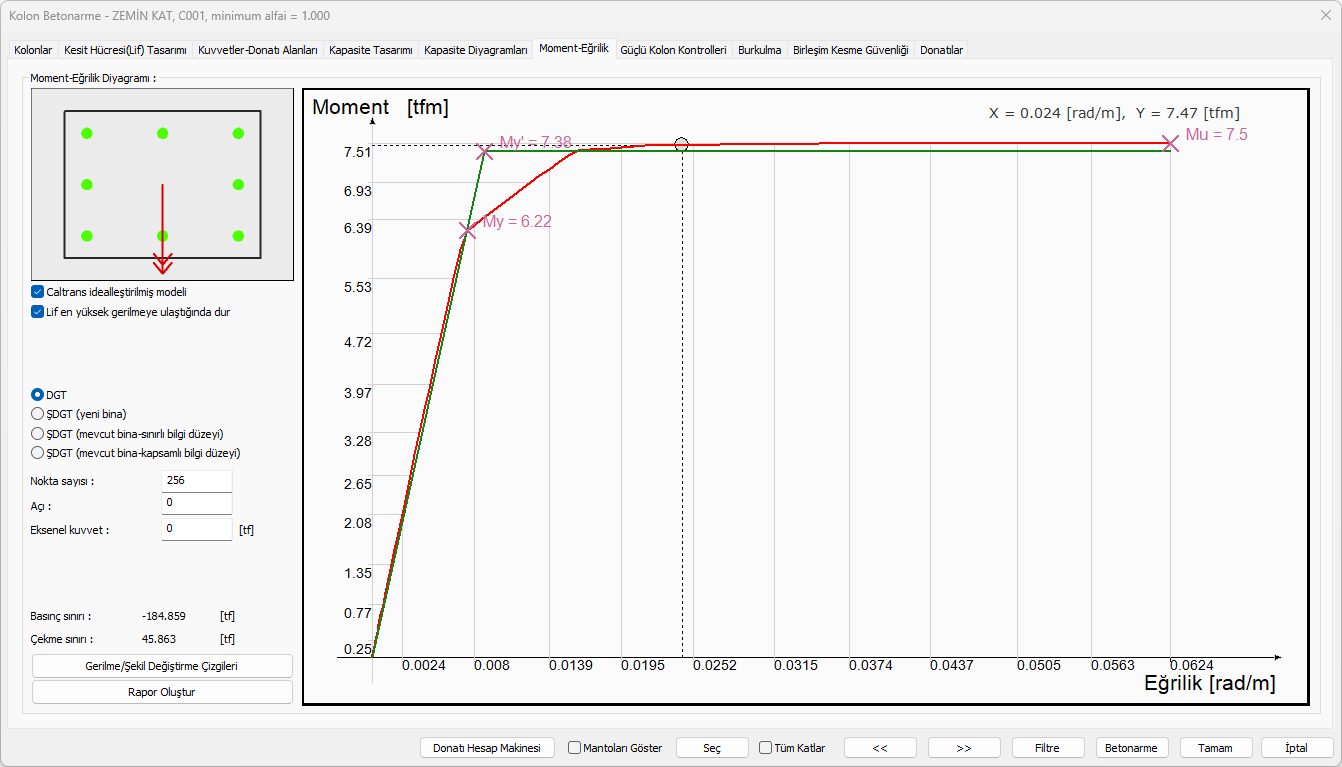

• Moment-Eğrilik sekmesine tıklayın.

• Caltrans idealleştirilmiş modeli 'i aktif hale getirin.

• Lif en yüksek gerilmeye ulaştığında dur 'u aktif hale getirin.

• Nokta sayısı satırına 256 değerini girin.

• Fiber kesit kullanılarak hesaplanan Moment-Eğrilik analizi sonuçları görünür.

• Tamam butonuna tıklayarak diyaloğu kapatın.

• Ribbon menü Tasarım bölümünden Betonarme listesini açın.

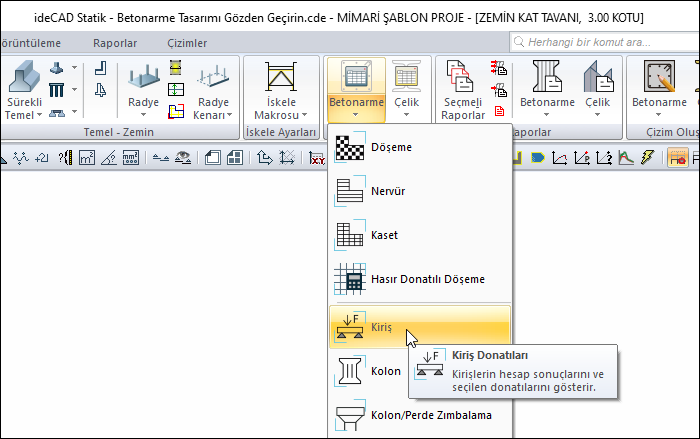

• Kiriş komutuna tıklayın.

• Kiriş Betonarme diyaloğu açılır.

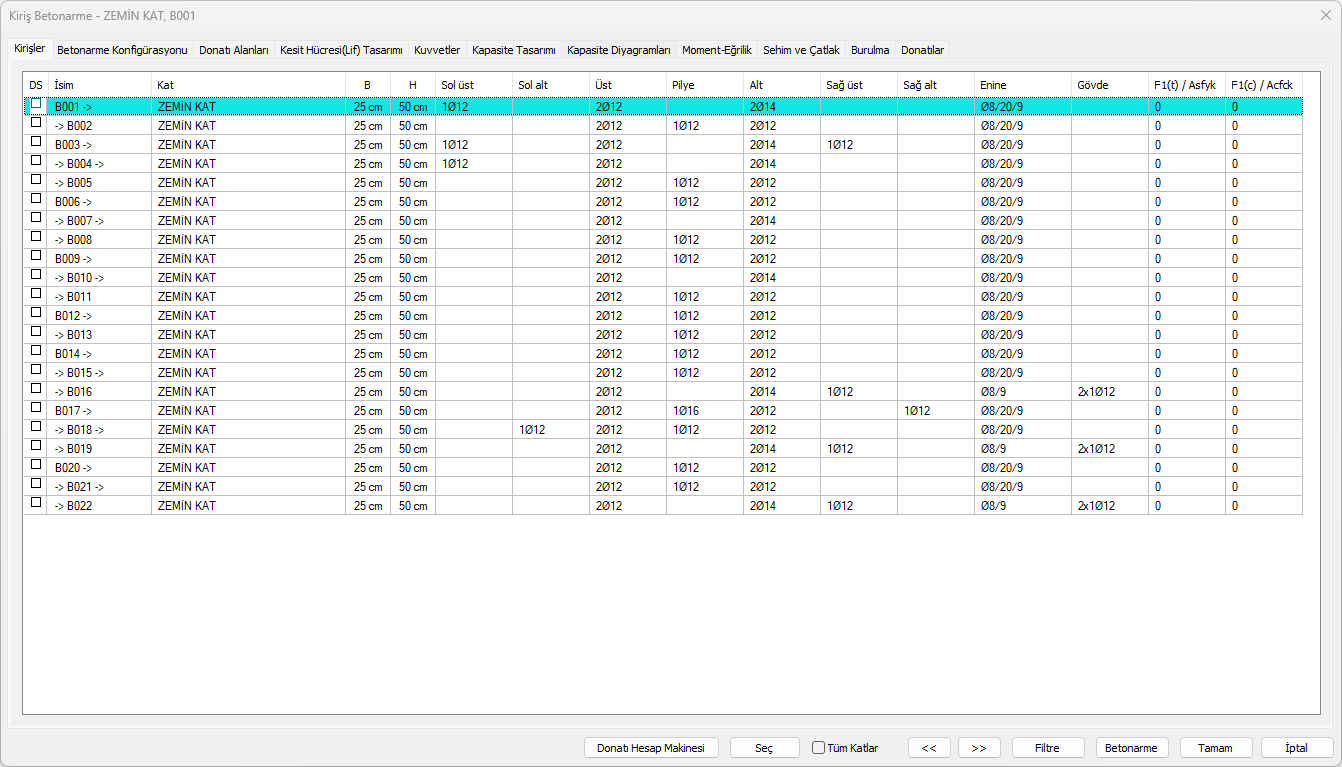

• Kiriş Betonarme penceresinin Kirişler sekmesine tıklayın.

• Betonarme kirişlerin donatı bilgileri listelenir.

• Betonarme Konfigürasyonu sekmesine tıklayın.

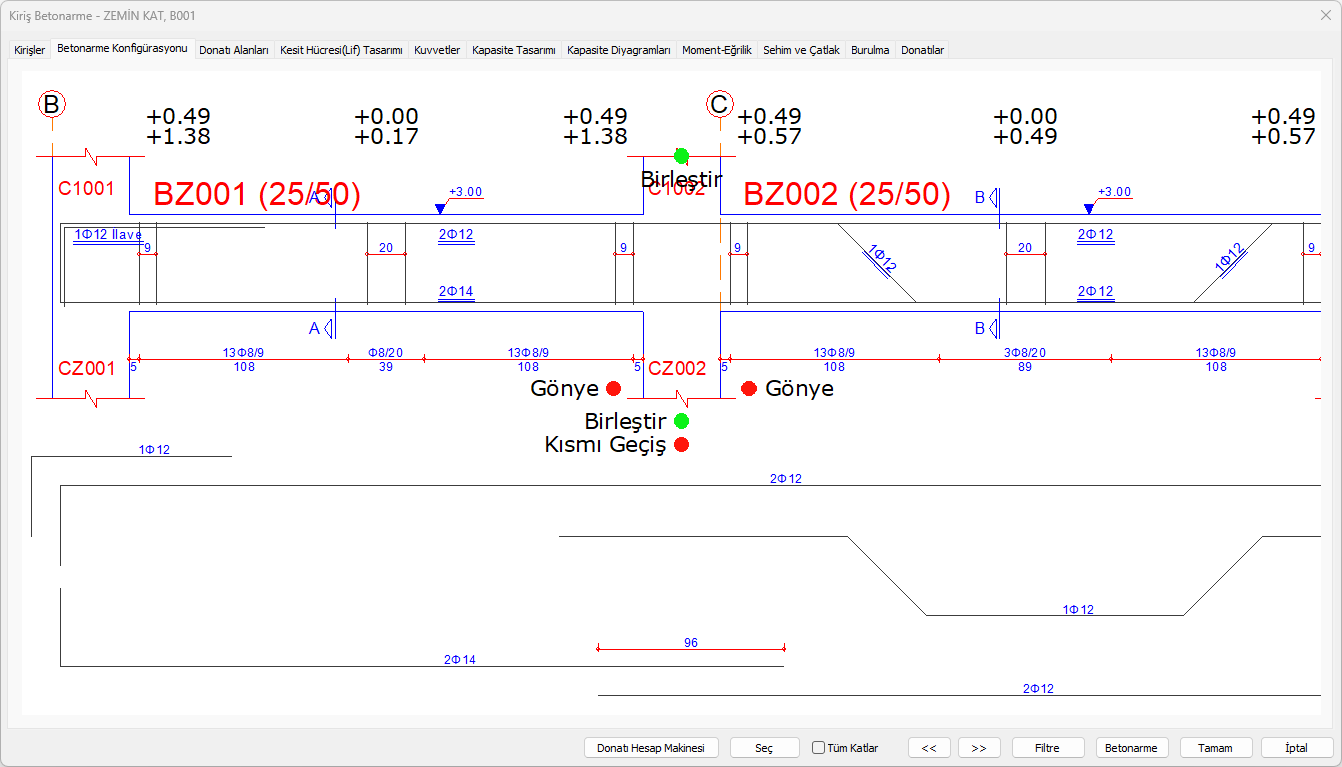

• Kiriş betonarme çizimleri ve açılımları görünür.

• Donatı Alanları sekmesine tıklayın.

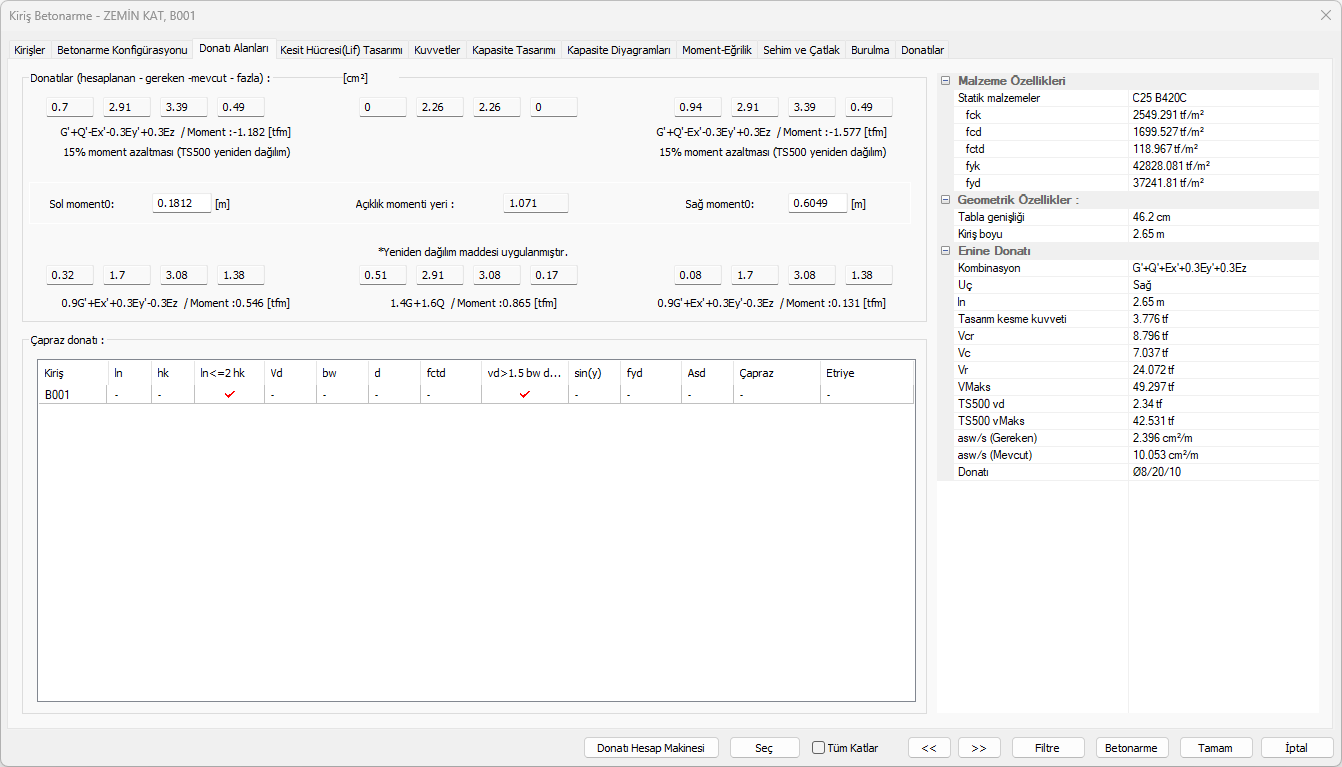

• Betonarme kirişin Hesaplanan-gereken-mevcut-fazla donatı alanları görülür.

• Kuvvetler sekmesine tıklayın.

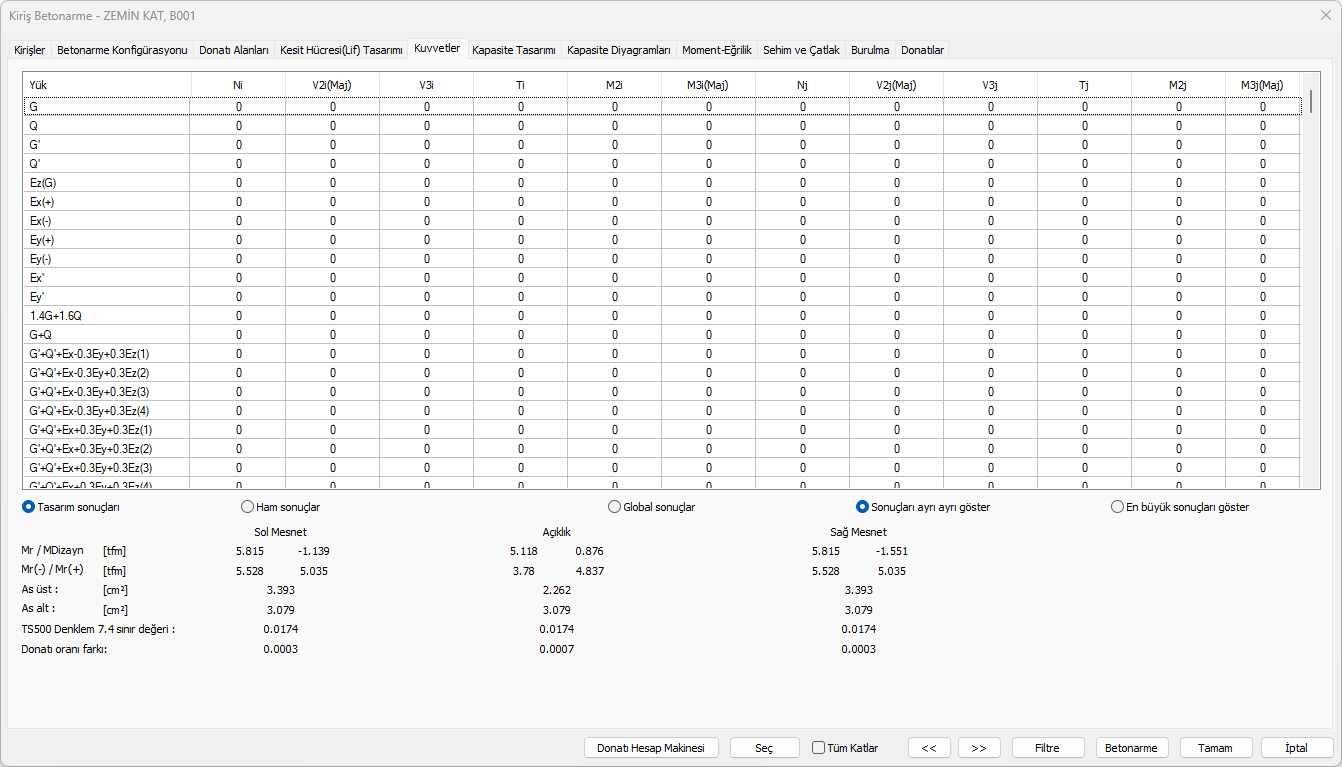

• Betonarme Kiriş tasarımında kullanılan iç kuvvetler değerleri listelenir.

• Sehim ve Çatlak sekmesine tıklayın.

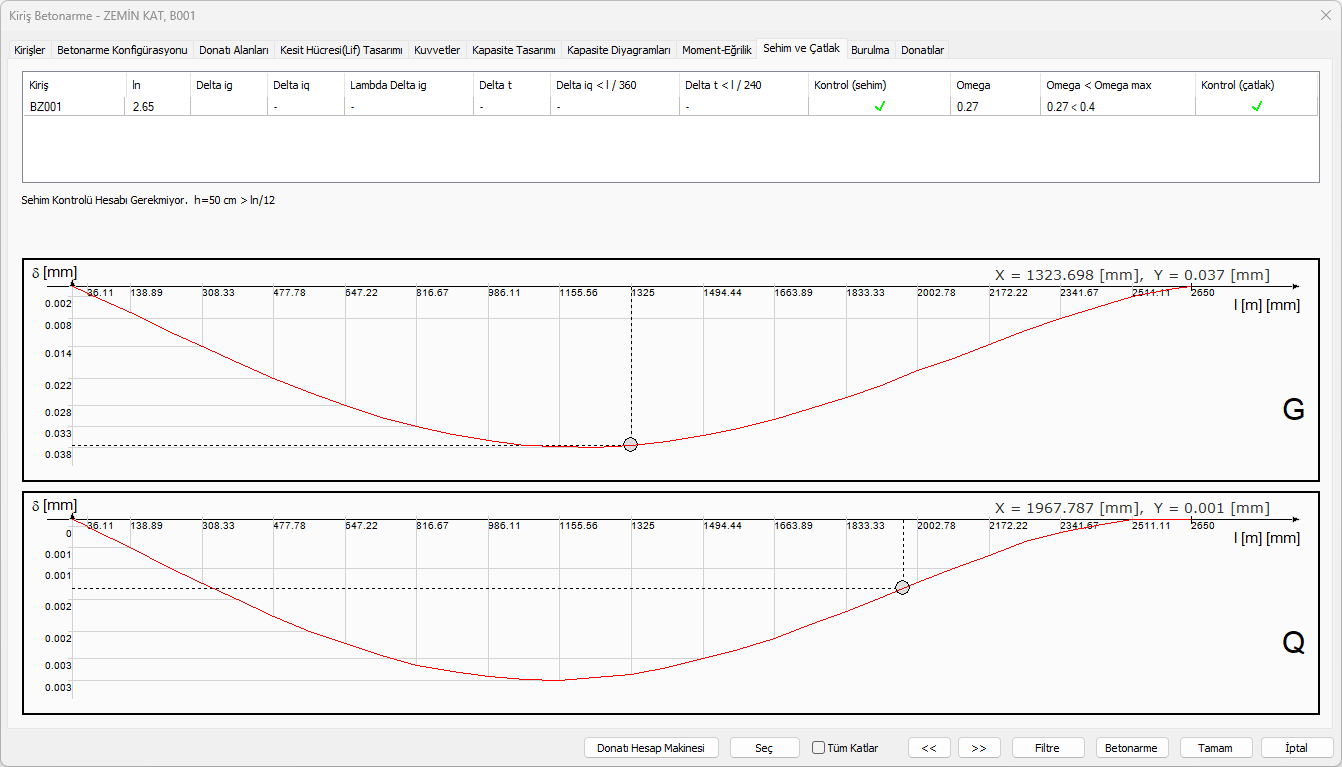

• Betonarme kiriş sehim ve çatlak kontrolü hesabı görünür.

• Tamam butonuna tıklayarak diyaloğu kapatın.

• Ribbon menü Tasarım bölümünden Betonarme listesini açın.

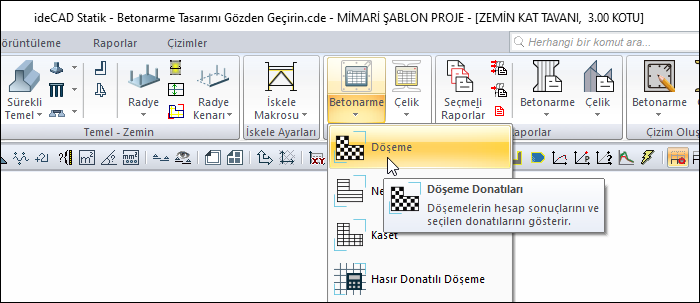

• Döşeme komutuna tıklayın.

• Döşeme Betonarme diyaloğu açılır.

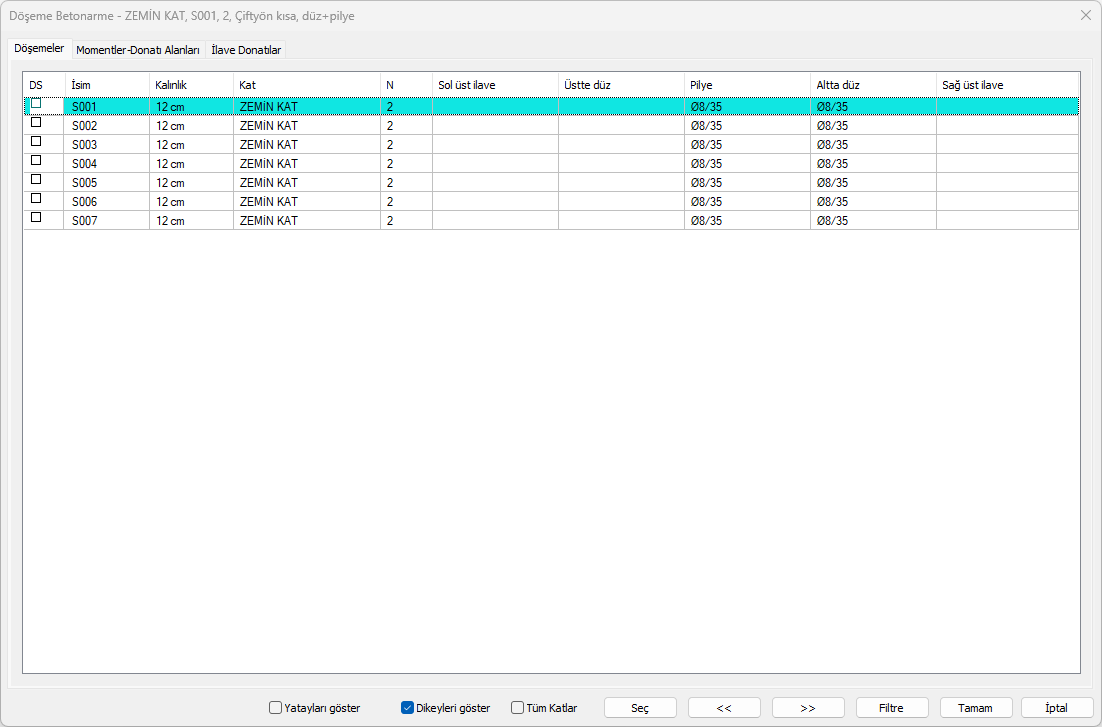

• Döşemeler sekmesinde döşeme tasarımı sonucunda belirlenen donatılar listelenir.

• Tamam butonuna tıklayarak diyaloğu kapatın.

Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
