DWG veya DXF Dosyasını Mimardan Alın

Mimardan alınan DWG/DXF formatındaki 2 boyutlu çizimler import edilerek ideCAD Statik programında altlık olarak kullanılır. Yapı bilgi modeli ideCAD Statik’te oluşturulur.

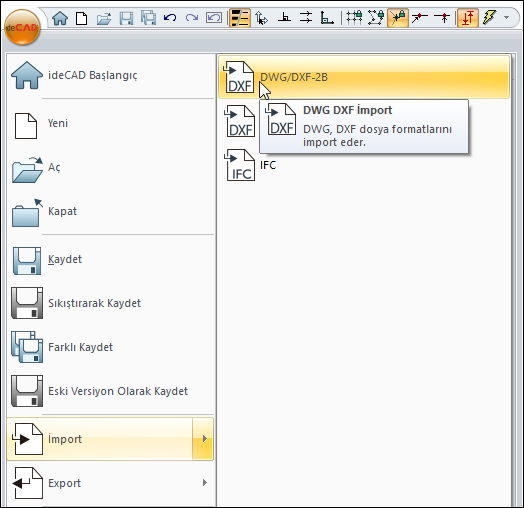

  • Programın sol üst köşesindeki ideCAD logosunu tıklayın.

  • Açılan menüden İmport/DWG/DXF-2B satırını tıklayın.

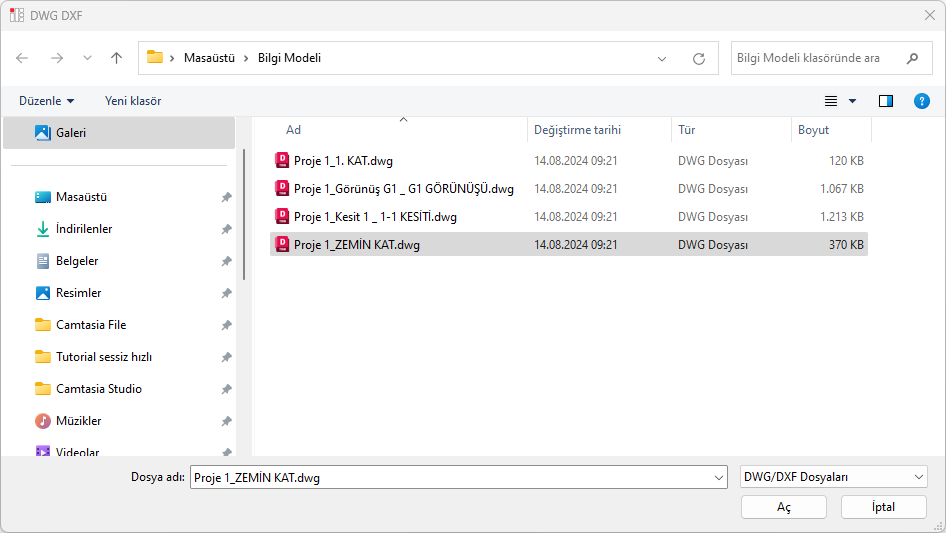

  • Mimardan aldığınız DWG formatındaki dosyayı seçin ve Aç butonuna tıklayın.

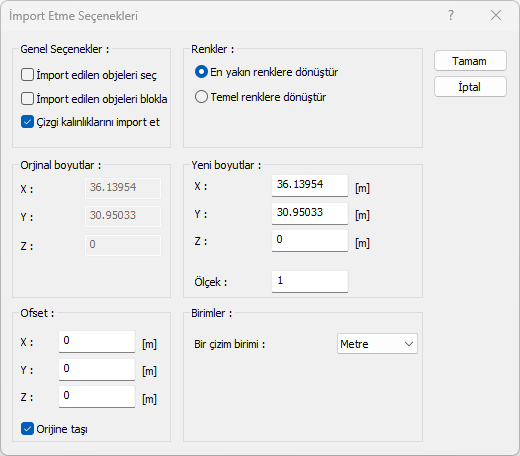

  • DWG/DXF İmport Seçenekleri diyalogu açılacaktır.

  • Diyalogda gerekli parametreleri ayarlayıp Tamam butonunu tıklayın.

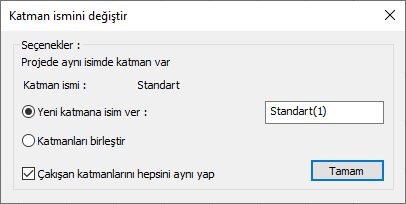

  • Katman ismini değiştir diyaloğunda açılacak, aynı isimli katmanlar için ne yapılması gerektiği sorulacaktır.

  • Yeni katman ismi ver seçeneğini işaretleyip Tamam butonuna tıklayın.

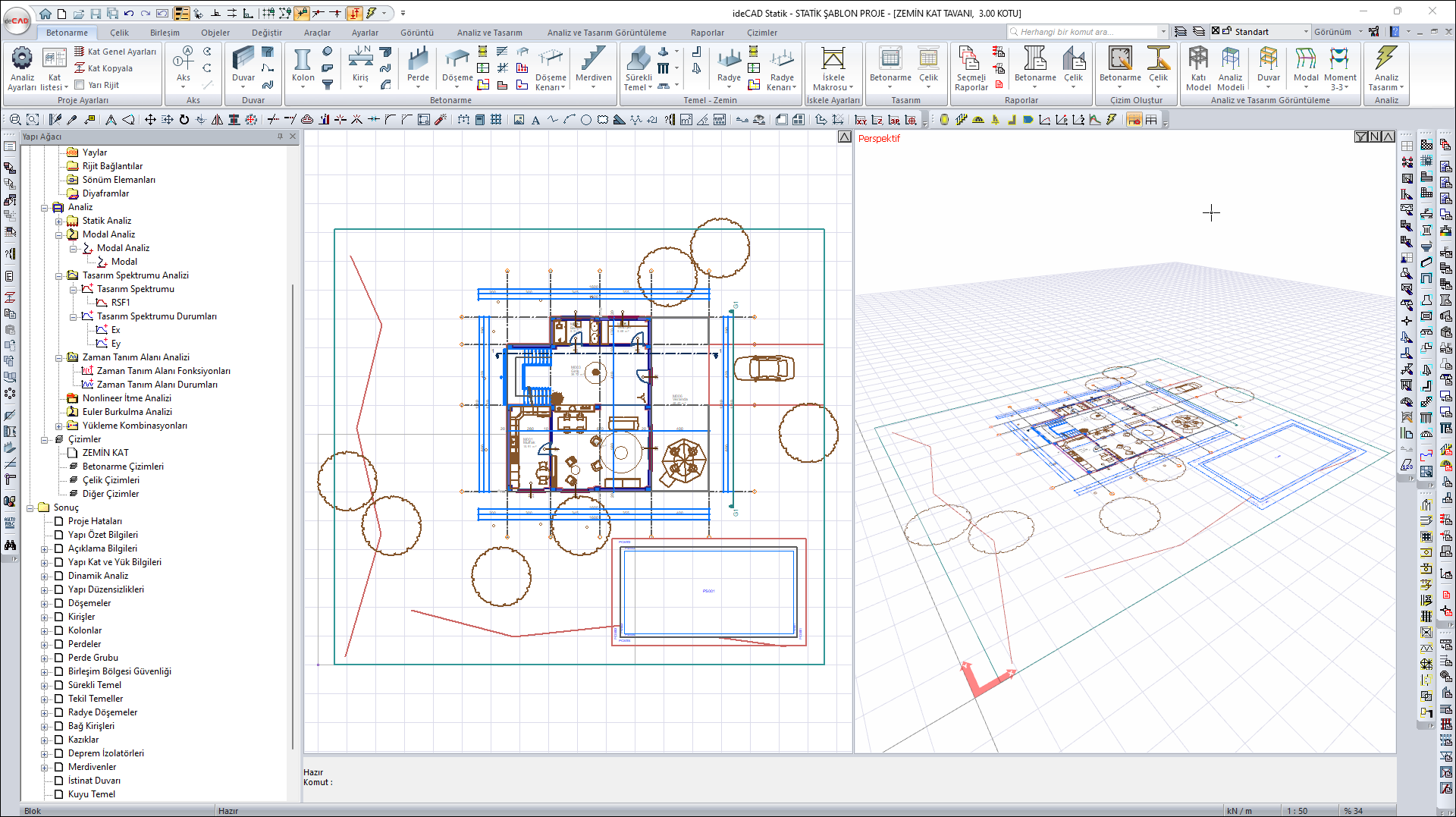

  • Mimari proje çizimleri yüklenecektir.


Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
